Fiat Strada (2007-2017) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Fiat Strada (2007-2017), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Fiat Strada (2007-2017) – diagrama de la caja de fusibles
Año de producción: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Strada (2007-2017) es el fusible F44 en la caja de fusibles.

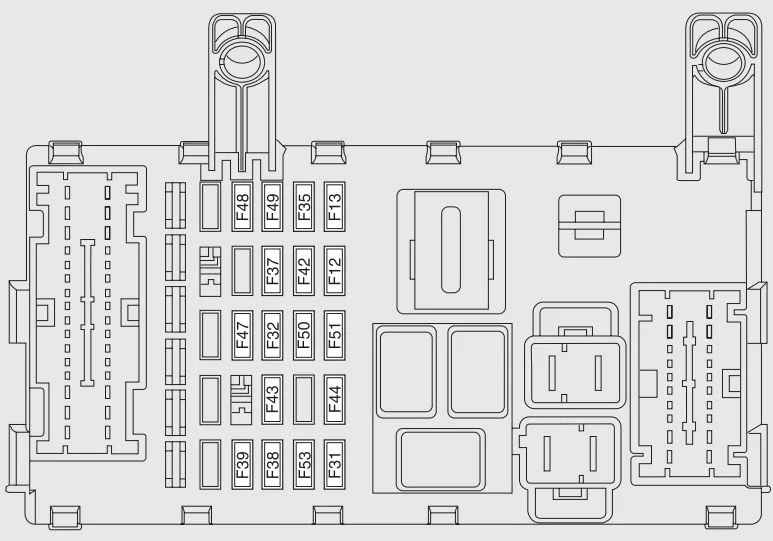

Caja de fusibles en el salpicadero
La caja de fusibles se encuentra debajo del salpicadero, a la izquierda del volante.
| Descripción | Número | Amp [A] |
| Faros | F12 | 15 |
| Faro de luz baja izquierdo; Regulador de orientación de faros. | F13 | 15 |
| Alimentación de los faros de marcha atrás; Bobinas de los interruptores de relé en la
caja de fusibles en el compartimento del motor; Sistema de aire acondicionado manual. |
F31 | 7,5 |
| +30 alimentación de control de iluminación exterior | F32 | 15 |
| Alimentación del interruptor de los faros de freno (signo NC). | F35 | 10 |
| Faros de freno; Nodo del salpicadero. | F37 | 10 |
| Cierre centralizado | F38 | 20 |
| +30 para iluminación del techo; Iluminación del habitáculo, radio | F39 | 15 |
| Unidad de control ABS | F42 | 7,5 |
| Limpiaparabrisas; Bomba bidireccional. | F43 | 30 |
| Toma de corriente; Encendedor de cigarrillos. | F44 | 20 |
| Elevalunas eléctrico delantero izquierdo | F47 | 30 |
| Elevalunas eléctrico delantero derecho | F48 | 30 |
| +15 suministro de servicios para radio, espejos eléctricos,
iluminación del panel de control central y lateral, iluminación eléctrica del control de los espejos. |
F49 | 7,5 |
| Sistema de airbag | F50 | 7,5 |
| + alimentación de iluminación de matrícula, iluminación de control de calefacción,
toma de corriente – iluminación del encendedor de cigarrillos, iluminación de radio, |
F51 | 7,5 |
| Intermitentes; Luces de emergencia;
Nodo del salpicadero. |
F53 | 10 |
Caja de fusibles en el compartimento del motor
| Descripción | Número | Amp [A] |
| Calefacción del conector | F00 | 60 |
| Caja de fusibles en el salpicadero -básica. | F01 | 70 |
| Caja de fusibles en el salpicadero -opcional. | F02 | 40 |
| Llave de encendido | F03 | 20 |
| Sistema antideslizante | F04 | 50 |
| Velocidad simple -primera velocidad del ventilador del radiador. | F06 | 30/40 * |
| Velocidad simple -segunda velocidad del ventilador del radiador. | F07 | 40/60 * |
| Ventilador del aire acondicionado | F08 | 40 |
| Bocina | f10 | 15 |
| Generador de tacómetro; Válvula solenoide del tanque;
Unidad de control de calefacción; Cargas secundarias; Sistema de gestión del motor. |
F11 | 15 |
| Faro de luz alta derecho | F14 | 10 |
| Faro de luz alta izquierdo | F15 | 10 |
| Unidad de control del motor; interruptor de relé del sistema de gestión del motor;
interruptor de control remoto del sistema de refrigeración del motor. |
F 16 | 7,5 |
| Unidad de control del motor (alimentación), grupo de la válvula solenoide
de la bomba de diésel. |
F17 | 10 |
| Unidad de control del motor | F18 | 7,5 |
| Compresor del aire acondicionado | F19 | 7,5 |
| Filtro calentado | F20 | 20 |
| Bomba de combustible, sistema de interrupción | F21 | 15 |
| Luces adicionales | F23 | 15 |
| Con alimentación +15 polo positivo | F24 | 10 |
| Faros antiniebla | F30 | 15 |
(*) Para versiones / mercados donde esté previsto
