Fiat Doblo Panorama (2014-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Doblo Panorama (2014-2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat Doblo Panorama (2014-2016) – esquema de fusibles
Año de fabricación: 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Doblo Panorama (2014-2016) es el fusible F3 en la caja de fusibles del habitáculo.

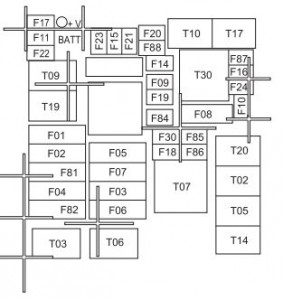

Caja de fusibles en el compartimento del motor
| Descripción | Número | Amp [A] |
| Interruptor de control remoto para la apertura de puertas con ala (versión Cargo). | F09 | 10 |
| Claxon monotono | F10 | 10 |
| Faros delanteros | F14 | 15 |
| Luneta trasera térmica | F20 | 30 |
| Faros antiniebla | F30 | 15 |
| Toma de corriente trasera | F85 | 15 |
| Toma de corriente en el habitáculo | F86 | 15 |

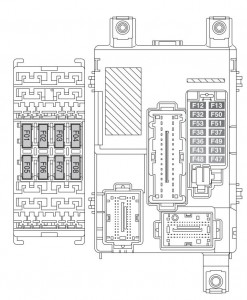

Cajas de fusibles en el habitáculo
| Descripción | Número | Amp [A] |
| Motores de bloqueo de puertas; Motores actuadores de bloqueo muerto;
Motor de desbloqueo del portón trasero. |
F38 | 20 |
| Alimentación + batería conectada al diagnóstico EOBD,
radio, unidad de control de monitoreo de presión de neumáticos. |
F36 | 10 |
| Bomba del limpiaparabrisas delantero y trasero | F43 | 15 |
| Motor eléctrico del elevalunas de las puertas delanteras del lado del pasajero. | F48 | 20 |
| Faro de cruce izquierdo; Ajuste del proyector. | F13 | 7,5 |
| Motor eléctrico del elevalunas de las puertas delanteras del lado del conductor. | F47 | 20 |
| Asiento del conductor calefactable | F1 | 10 |
| Asiento del pasajero calefactable | F2 | 10 |
| Encendedor de cigarrillos | F3 | 15 |
| Tercera toma de corriente en el salpicadero | F4 | 20 |
| Elevalunas eléctrico de la ventana trasera del lado del conductor. | F5 | 20 |
| Elevalunas eléctrico de la ventana trasera del lado del pasajero. | F6 | 20 |
Acerca del Fiat Doblo Panorama (2014-2016)
El Fiat Doblo Panorama de los años 2014-2016 es un coche familiar práctico y versátil que ofrece mucho espacio tanto para pasajeros como para equipaje. Este modelo es conocido por su fiabilidad y su conducción cómoda, lo que lo hace ideal tanto para viajes largos como para el uso diario. El Fiat Doblo Panorama está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un equilibrio óptimo entre rendimiento y consumo de combustible. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo numerosos espacios de almacenamiento y equipamiento tecnológico moderno.
Esquema de la caja de fusibles del Fiat Doblo Panorama
Esta página muestra el esquema de la caja de fusibles del Fiat Doblo Panorama, que es esencial para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. El esquema de la caja de fusibles es una herramienta invaluable para cualquier propietario de un Fiat Doblo Panorama que desee mantener su vehículo en perfectas condiciones.
