Toyota 4Runner N210 (2003-2009) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota 4Runner N210 (2003–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Diagrama de fusibles y relés – Toyota 4Runner N210

Aplicable a vehículos fabricados en los años:

Los fusibles responsables del encendedor de cigarrillos (tomas de corriente) son los fusibles n.º 12 (tomas de corriente), n.º 23 (tomas de corriente) y n.º 24 (encendedor de cigarrillos) en la caja de fusibles del salpicadero.



Cabina

Ubicación

Descripción

1. Caja de fusibles
2. Relé de intermitentes/relé de luces diurnas
3. ECU de suspensión
4. Amplificador de llave transpondedora
5. Centro J / B
6. ECU antirrobo
7. Ordenador de llave transpondedora
8. Módulo de control del motor
9. Control 4WD ECU
10. Monitorización de presión de neumáticos ECU
11. Unidad de control de climatización
12. ECU de bloqueo de transmisión
13. Grupo de sensores de airbag
14. ECU de carrocería

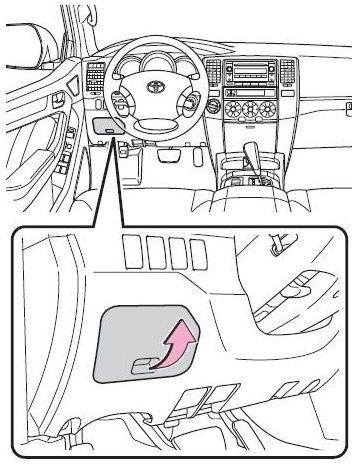

Situado en el lado izquierdo del salpicadero, detrás de la tapa.

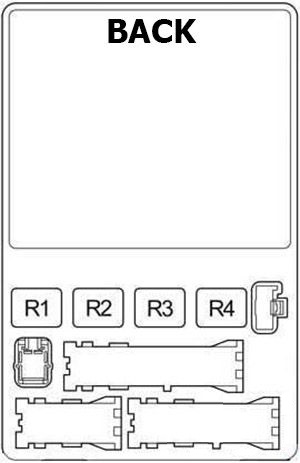

Trasera

Número	Amperaje [A]	Descripción
1	10	Sistema de inyección multipunto/secuencial, sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, medidor e indicador, sistema de clasificación de pasajeros delanteros, luz baja
2	10	Sistema de airbag SRS
3	7,5	Indicadores y medidores
4	7,5	Sistema de arranque, sistema de inyección multipunto/secuencial;
5	30	Limpiaparabrisas y lavaparabrisas
6	–	–
7	20	Sistema de control 4WD
8	–	–
9	–	–
10	30	Asiento del conductor
11	30	Alimentación de los asientos traseros
12	15	Tomas de corriente
13	–	–
14	15	Lavaparabrisas trasero, sistema de comunicación multiplex
15	10	Sistema de control de bloqueo de transmisión, elevalunas eléctricos, sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, techo solar eléctrico, sistema de comunicación multiplex, sistema antirrobo, altura de control trasero de suspensión neumática, sistema de advertencia de presión de neumáticos, sistema de memoria de posición de dirección;

16	15	Sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de climatización, sistema de carga, desempañador de la luneta trasera, luces de marcha atrás, intermitentes, luces de emergencia, calefacción de asientos, inversor de CA, control de iluminación del salpicadero, espejo antideslumbrante automático, reductor de tensión de cinturones, sistema de airbag SRS
17	7,5	Ningún circuito
18	10	Sistema antirrobo
19	–	–
20	–	–
21	–	–
22	10	Luces traseras, iluminación de matrícula, luces de estacionamiento, control de iluminación del salpicadero, sistema de inyección multipunto/secuencial, iluminación del salpicadero, medidor e indicador, iluminación de la guantera
23	7,5	Tomas de corriente, espejos exteriores, sistema de audio, sistema de navegación, sistema de control de bloqueo de transmisión, iluminación del salpicadero, sistema de entretenimiento trasero
24	10	Encendedor de cigarrillos
25	30	Elevalunas eléctricos, techo solar eléctrico
Relé
R1		Bocina
R2		Luces traseras
R3		Relé de energía
R4		Tomas de accesorios (DC SKT)





Elementos adicionales

Descripción

1. ECU de control de techo solar
2. Controlador de audio del asiento trasero
3. Receptor de monitorización de presión de neumáticos
4. Amplificador de componente estéreo
5. ECU de puerta trasera
6. Receptor de control de puerta
7. Relé de convertidor de arrastre

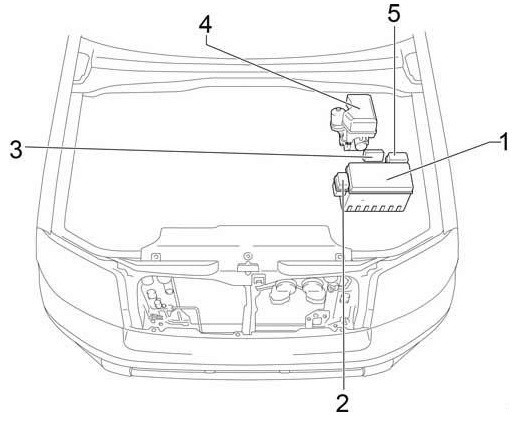

Compartimento del motor

Descripción

1. Caja de fusibles y relés
2. Caja de relés n.º 1
3. Controlador de inyección de aire
4. ECU de control de deslizamiento con actuador
5. Caja de relés n.º 2

Número	Amperaje [A]	Descripción
1	10	Fusible de reserva
2	15	Fusible de reserva
3	–	–
4	–	–
5	–	–
6	10	Luces de freno/traseras, luz de freno alta, sistema de control de bloqueo de transmisión, sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, suspensión neumática trasera con regulación de altura, sistema de inyección multipunto/secuencial, controlador de freno de remolque, luces de remolque (luces traseras)
7	15	Inversor de CA
8	15	Faros antiniebla delanteros
9	–	–
10	7,5	Sistema de diagnóstico a bordo
11	10	Faro derecho (luz de cruce)
12	10	Faro izquierdo (luz de cruce)
13	10	Faro derecho (luz de carretera)
14	10	Faro izquierdo (luz de carretera)
15	10	Sistema de inyección multipunto/secuencial
16	7,5	Sistema de climatización
17	10	Suspensión neumática trasera con regulación de altura
18	25	Calefacción de asientos
19	30	Calefactor de la luneta trasera, sistema de inyección multipunto/secuencial
20	10	Calefacción del espejo exterior
21	10	Iluminación interior, iluminación personal, sistema de control remoto inalámbrico, iluminación del techo de la puerta, intermitente y medidor, iluminación de la guantera, iluminación del salpicadero, iluminación de la tabla de conducción, sistema de comunicación multiplex, sistema de audio trasero
22	20	Sistema de audio, sistema de navegación, sistema de entretenimiento trasero
23	10	Sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de climatización, sistema de comunicación multiplex, sistema antirrobo, sistema de memoria de posición de dirección, sistema de clasificación de pasajeros delanteros, sistema de navegación
24	–	–
25	–	Enchufe más corto
26	7,5	Sistema de carga
27	–	–
28	10	Bocina
29	15	Sensor A/F
30	15	Intermitentes, luces de emergencia
31	10	Sistema de inyección multipunto/secuencial
32	20	Sistema de inyección multipunto/secuencial
33	–	–
34	20	Sistema de alimentación de cierre de puertas
35	30	Convertidor de arrastre

36	20	Sistema de amplificación de sonido
37	140	Varios fusibles
38	50	2005 – 2009 : Sistema de inyección multipunto/secuencial
38	50	2002 – 2003 : Sistema de climatización
39	50	Suspensión neumática trasera con regulación de altura
40	50	Todos los elementos en los fusibles “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” y “STA”
41	30	Controlador de freno de remolque
42	50	Todos los elementos en los fusibles “PWR OUTLET”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL” y “SECU/HORN”
43	30	Batería auxiliar del remolque
44	40	Luces del remolque (luces traseras)
45	40	Sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo
46	30	Sistema de arranque, “IGN”, “GAUGE”, “STA NR 2” y fusibles “SRS”
47	50	2002 – 2004 : Sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo
47	30	2005 – 2009 : Sistema antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo
48	60	2004 – 2009 : Aire acondicionado
Relé
R1		–
R2		Accesorios (ACC CUT)
R3		Faros antiniebla
R4		Arranque (STA)
R5		Encendido (IG)
R6		Calefactor
R7		Embrague del compresor del aire acondicionado (MG CLT)
R8		Inversor de CA (AC115V INV)
R9		Calefactor de la luneta trasera (DEFOG)
R10		–
R11		–
R12		–
R13		Luces de freno (STOP LP CTRL)
R14		Relé de apertura de circuito (C/OPN)
R15		Iluminación interior, mecanismo de apertura de puerta de garaje (DOME)
R16		EFI
R17		Sensor de relación aire-combustible
R18		Bomba de combustible
R19		Faro



Caja de fusibles 1

Número	Relé
R1	Sistema de suspensión neumática
R2	–



Caja de fusibles 2

Número	Relé
R1	Batería auxiliar del remolque
R2	Luces del remolque
