En este artículo, encontrará diagramas de la caja de fusibles del Toyota 4Runner N280 (2010–2017), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.

Diagrama de fusibles y relés – Toyota 4Runner N280

Aplicable a vehículos fabricados en los años:

2010, 2011, 2012.

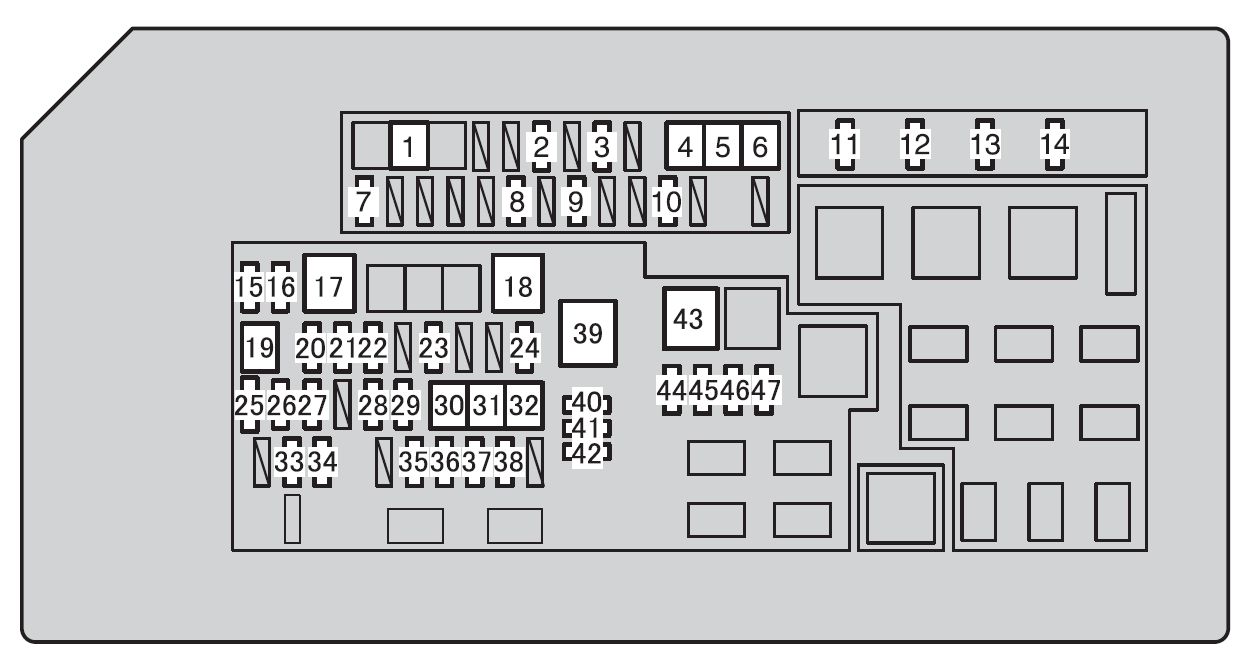

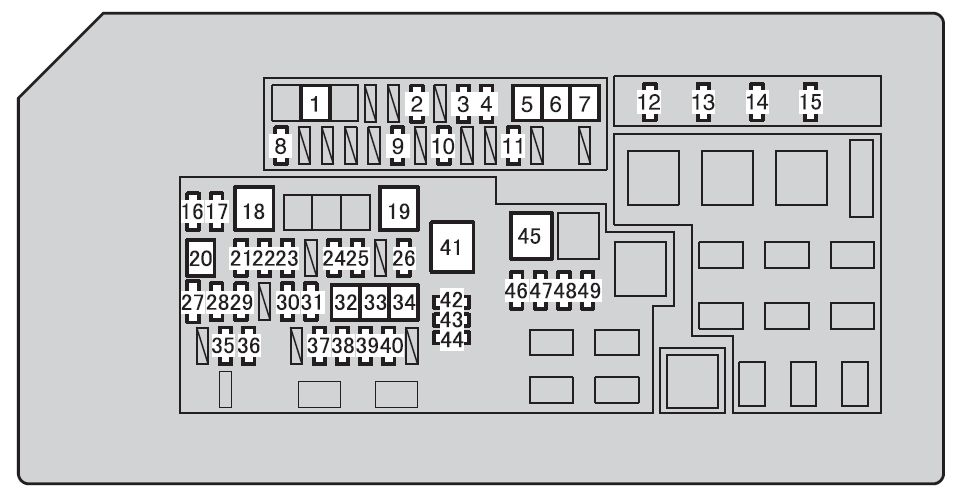

Compartimento del motor

Número	Amperaje [A]	Descripción
1	30	PTC de riesgo
2	30	Calefactor de la ventana trasera
3	20	Calefactor de los limpiaparabrisas delanteros
4	30	PTC de riesgo
5	30	Batería auxiliar del remolque
6	10	PTC de riesgo
7	10	Calefactores de los espejos exteriores
8	30	Luz trasera del remolque
9	10	Sistema de aire acondicionado
10	10	Luces de freno/traseras
11	20	Fusibles INJ, IGN, GAUGE
12	10	Bocina
13	25	Sistema de inyección de combustible multipunto/secuencial
14	20	Sensor A/F
15	10	Faro derecho (luz de cruce)
16	10	Faro izquierdo (luz de cruce)
17	50	Sistema de aire acondicionado
18	80	Tomas de corriente
19	30	Sistema de arranque
20	20	Fusibles H-LP RH-HI, H-LP LH-HI
21	7,5	Sistema de carga
22	15	Intermitentes; Luces de emergencia.
23	10	Sistema de inyección de combustible multipunto/secuencial
24	30	Luces de freno/direccionales del remolque

25	—	Sin circuito
25	10	Sistema de audio
27	7,5	Sistema de arranque
28	7,5	Conexión de seguridad
29	30	Sistema de audio
30	50	ABS, VSC
31	30	ABS, VSC
32	50	Sistema de inyección de combustible multipunto/secuencial
33	10	Iluminación interior; Iluminación en los umbrales de las puertas.
34	10	Sistema de comunicación multiplex; Odómetro y medidor.
35	10	Faro derecho (luz de cruce)
36	10	Faro izquierdo (luz de cruce)
37	10	Sistema de inyección de combustible multipunto/secuencial
38	7,5	Sistema de inyección de combustible multipunto/secuencial
39	120	HTR, INV de 400 W, COMP A/C, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, TERGICRISTALLO, PULIZIA, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA POSTERIORE, PORTA D, P/SIEDO FL , P/SEAT PRZ, PORTA, A/C, OBD, PORTA POSTERIORE, S/TETTO, PANNELLO, GANCIO, ANTI-NEBBIA PRZ, Fusibili D/L NO.2
	140
40	10	—
41	15	—
42	20	—
43	80	Fusibles IG2, EFI, A/F, BOCINA
44	10	Sistema de inyección de combustible multipunto/secuencial
45	7,5	Sistema de llave inteligente
46	20	Sistema de bloqueo del volante
47	30	Controlador de freno del remolque
*: Reemplazar el fusible por uno del mismo amperaje que el original

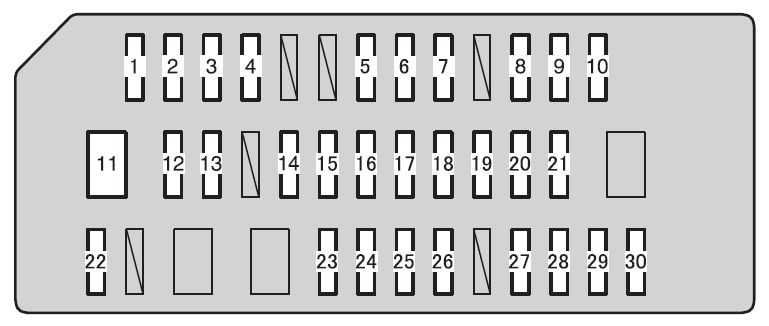

Panel de instrumentos del lado del conductor

Número	Amperaje [A]	Descripción
1	10	Luces traseras/de freno
2	7,5	Iluminación del panel de instrumentos
3	7,5	Odómetro y medidor
4	10	Sistema de inyección de combustible multipunto/secuencial; Sistema de airbags; Sistema de llave inteligente.
5	20	Limpiaparabrisas y lavaparabrisas
6	30	Limpiaparabrisas y lavaparabrisas
7	25	Techo solar eléctrico
8	25	Ventanas eléctricas
9	25	Ventanas eléctricas
10	30	Sistema de comunicación multiplex
11	30	Ventanas eléctricas
12	30	Asiento del pasajero delantero
13	20	Sistema de calefacción de asientos
14	10	Sistema de aire acondicionado; Sistema de inyección de combustible multipunto/secuencial.

15	7,5	Intermitentes; Luces de emergencia.
16	10	Sistema de control de estabilidad del vehículo; Sistema de advertencia de presión de neumáticos; Sensor de dirección.
17	7,5	Ventanas eléctricas
18	25	Ventanas eléctricas
19	7,5	Sistema de arranque
20	7,5	Sistema de aire acondicionado
21	7,5	Diagnóstico a bordo
22	15	Faros antiniebla
23	25	Sistema de comunicación multiplex
24	30	Asiento del conductor ajustable eléctricamente
25	20	Tracción en las cuatro ruedas
26	10	Sistema de suspensión cinética dinámica
27	10	Luces de marcha atrás del remolque
28	10	Luces de reserva
29	7,5	Sistema de inyección de combustible multipunto/secuencial
30	15	Tomas de corriente

Acerca del Toyota 4Runner N280 (2010-2017)

El Toyota 4Runner N280, fabricado entre 2010 y 2017, es un SUV robusto conocido por su fiabilidad y capacidad para manejar terrenos difíciles. Este modelo ofrece varias opciones de motor, incluido un motor V6 de 4.0 litros que proporciona suficiente potencia tanto para la conducción todoterreno como en carretera. Con tracción en las cuatro ruedas y sistemas de tracción avanzados, el 4Runner es un vehículo ideal para aventuras fuera de la carretera. El interior es espacioso y cómodo, con la opción de añadir una tercera fila de asientos, lo que aumenta su practicidad para las familias. En general, el Toyota 4Runner N280 es una opción popular para aquellos que buscan un SUV fiable y potente.

Diagrama de la caja de fusibles del Toyota 4Runner N280

Esta página muestra el diagrama de la caja de fusibles del modelo Toyota 4Runner N280, que es esencial para identificar y reemplazar los fusibles. En este vehículo, la caja de fusibles se encuentra típicamente debajo del panel de instrumentos del lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles es una herramienta útil para los propietarios de vehículos que necesitan resolver problemas de circuitos eléctricos de forma rápida y eficiente.
