Toyota Supra IV (1992-2002) – caja de fusibles
Toyota Supra IV (1992-1997) – diagrama de la caja de fusibles
Año de fabricación: 1992, 1993, 1994, 1995, 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Supra IV (1992-1997) es el fusible 10 en la caja de fusibles del salpicadero.

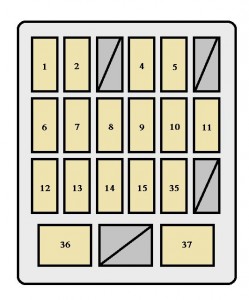

Salpicadero

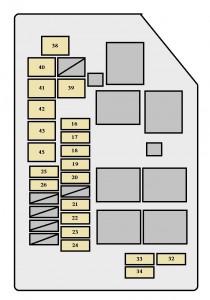

Compartimento del motor
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 2 | HTR | 7,5 | Sistema de aire acondicionado |
| 3 | SEAT-HTR | 7,5 | Calefacción del asiento |
| 4 | ST | 7,5 | Sistema de arranque |
| 5 | IGN | 7,5 | Sistema de alimentación;
Luz de advertencia de descarga; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de airbag SRS. |
| 6 | PANEL | 10 | Iluminación del salpicadero;
Control de iluminación del salpicadero. |
| 7 | MIR-HTR | 10 | Calefacción de los espejos |
| 8 | TURN | 7,5 | Luces intermitentes |
| 9 | STOP | 15 | Luces de freno;
Desactivación del control de crucero. |
| 10 | CIG | 15 | Encendedor de cigarrillos;
Sistema de aire acondicionado; Sistema de airbag SRS; Sistema antirrobo; Sistema de control de bloqueo de la transmisión. |
| 11 | RAD NO.2 | 7,5 | Radio;
Reproductor de casetes; Antena eléctrica. |
| 12 | TAIL | 10 | Luces traseras;
Iluminación de posición; Luces de posición delanteras; Luces de posición traseras; Luces de matrícula. |
| 13 | ECU-IG | 10 | Sistema de control de crucero;
Sistema antibloqueo; Dirección asistida; Antena eléctrica; Sistema antirrobo; Sistema de control de bloqueo de la transmisión; Sistema de control de tracción. |
| 14 | GAUGE | 10 | Indicadores y medidores;
Indicadores de recordatorio de servicio y señales acústicas de advertencia (excepto las luces de advertencia de descarga y puertas abiertas); Desempañador de la luneta trasera; Sistema de carga; Control de crucero; Transmisión automática controlada electrónicamente; Sistema de control de tracción. |
| 15 | ECU-B | 10 | Aire acondicionado;
Control de crucero; Sistema de prevención de bloqueo de ruedas durante el frenado; Sistema de airbag SRS; Sistema de control de tracción. |
| 16 | EFI NO.2 | 30 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 17 | EFI NO.1 | 30 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 18 | AM2 | 30 | Sistema de arranque |
| 19 | FOG | 15 | Faros antiniebla delanteros |
| 20 | HAZ-HORN | 15 | Luces de emergencia;
Bocina. |
| 21 | TRAC | 7,5 | Sistema de control de tracción |
| 22 | ALT-S | 7,5 | Sistema de carga |
| 23 | DOME | 7,5 | Iluminación interior;
Iluminación del espacio personal; Iluminación adicional de las puertas; Iluminación del maletero; Luz del interruptor de encendido; Luz de advertencia de puertas abiertas; Sistema antirrobo; Sistema de luces diurnas. |
| 24 | RAD NO.1 | 20 | Radio reproductor de casetes |
| 25 | HEAD (RH) | 15 | Faro derecho |
| 26 | HEAD (LH) | 15 | Faro izquierdo |
| 27 | HEAD (RH-LWR) | 15 | Faro derecho (luz de carretera) |
| 28 | HEAD (LH-LWR) | 15 | Faro izquierdo (luz de carretera) |
| 29 | HEAD (RH-UPR) | 15 | Faro derecho (luz de cruce) |
| 30 | HEAD (LH-UPR) | 15 | Faro izquierdo (luz de cruce) |
| 31 | DRL | 7,5 | Sistema de luces diurnas |
| 32 | SPARE | 30 | Fusible de repuesto |
| 33 | SPARE | 7,5 | Fusible de repuesto |
| 34 | SPARE | 15 | Fusible de repuesto |
| 35 | OBD-II | 7,5 | Sistema de diagnóstico a bordo |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 36 | DOOR | 30 | Ventana eléctrica;
Sistema de cierre de puertas; Sistema antirrobo. |
| 37 | DEFOG | 30 | Desempañador de la luneta trasera |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 38 | ALT | 120 | Sistema de carga |
| 39 | MAIN | 50 | Sistema de arranque, faros |
| 40 | HTR | 50 | Sistema de aire acondicionado |
| 41 | FAN | 30 | Ventilador de refrigeración eléctrico |
| 42 | ABS NO.1 | 60 | Sistema antibloqueo;
Sistema de control de tracción. |
| 43 | AM1 | 50 | Sistema de encendido electrónico,
distribuidor de encendido. |
| 44 | AM1 | 60 | Sistema de encendido electrónico,
distribuidor de encendido. |
| 45 | POWER | 60 | Fusibles “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” y “DOOR” |
Toyota Supra IV (1998-2002) – diagrama de la caja de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Supra IV (1998-2002) es el fusible 24 en la caja de fusibles.
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | EFI NO.2 | 30 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 2 | EFI NO.1 | 30 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 3 | AM2 | 30 | Sistema de arranque |
| 4 | FOG | 15 | Faros antiniebla delanteros |
| 5 | HAZ- HORN | 15 | Luces de emergencia;
Bocina. |
| 6 | TRAC | 7,5 | Sistema de control de tracción |
| 7 | ETCS | 15 | Sistema electrónico de control de tracción |
| 8 | ALT- S | 7,5 | Sistema de carga |
| 9 | DOME | 7,5 | Iluminación interior;
Iluminación personal; Iluminación adicional de las puertas; Iluminación del maletero; Bombilla del interruptor de encendido; Bombilla de advertencia de puertas abiertas; Antivandalismo. |
| 10 | RAD NO.1 | 20 | Radio de casetes |
| 11 | HEAD (RH) | 15 | Faro derecho |
| 12 | HEAD (LH) | 15 | Faro izquierdo |
| 13 | SPARE | 30 | Fusible de repuesto |
| 14 | SPARE | 7,5 | Fusible de repuesto |
| 15 | SPARE | 15 | Fusible de repuesto |
| 16 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 17 | HTR | 7,5 | Sistema de aire acondicionado |
| 18 | ST | 7,5 | Sistema de arranque |
| 19 | IGN | 7,5 | Sistema de carga;
Luz de advertencia de descarga; Inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de airbag SRS. |
| 20 | PANEL | 10 | Iluminación del salpicadero;
Control de iluminación del salpicadero. |
| 21 | MIR- HTR | 10 | Calefactores de espejos |
| 22 | TURN | 7,5 | Activa las luces de señalización |
| 23 | STOP | 15 | Luces de freno;
Desactivación del control de crucero. |
| 24 | CIG | 15 | Encendedor de cigarrillos;
Sistema de aire acondicionado; Sistema de airbag SRS; Sistema antirrobo; Sistema de control de la transmisión automática. |
| 25 | RAD NO.2 | 7,5 | Radio;
Reproductor de casetes; Antena de alimentación. |
| 26 | TAIL | 10 | Luces traseras;
Iluminación de posición; Luces de posición delanteras; Luces de posición traseras; Iluminación de la matrícula. |
| 27 | ECU-IG | 10 | Control de crucero;
Sistema de prevención de bloqueo de ruedas durante el frenado; Dirección asistida; Antena eléctrica; Sistema antirrobo; Sistema de control de la transmisión automática; Sistema de control de tracción. |
| 28 | GAUGE | 10 | Indicadores y medidores;
Indicadores de recordatorio de servicio y señales acústicas de advertencia (excepto las señales luminosas de descarga y puertas abiertas); Desempañador de la luneta trasera; Sistema de carga; Control de crucero; Transmisión automática controlada electrónicamente; Sistema de control de tracción. |
| 29 | ECU- B | 10 | Aire acondicionado;
Control de crucero; Sistema de prevención de bloqueo de ruedas durante el frenado; Sistema de airbag SRS; Sistema de control de tracción. |
| 30 | OBD – II | 7,5 | Sistema de diagnóstico a bordo |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 31 | DOOR | 30 | Ventana eléctrica;
Sistema de cierre de puertas; Antivandalismo. |
| 32 | DEFOG | 30 | Desempañador de la luneta trasera |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 33 | ALT | 120 | Sistema de carga |
| 34 | MAIN | 50 | Sistema de arranque, faros |
| 35 | HTR | 50 | Sistema de aire acondicionado |
| 36 | FAN | 30 | Ventilador de refrigeración eléctrico |
| 37 | ABS NO.1 | 60 | Sistema antibloqueo;
Sistema de control de tracción. |
| 38 | AM1 | 50 | Sistema de encendido electrónico,
distribuidor de encendido. |
| 39 | POWER | 60 | Fusibles “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” y “DOOR”. |
Acerca del Toyota Supra IV (1992-2002)
El Toyota Supra IV, fabricado entre 1992 y 2002, es un icónico automóvil deportivo que ha conquistado los corazones de muchos entusiastas del automóvil en todo el mundo. Este modelo es conocido por su diseño elegante y sus excelentes características de conducción. El Supra IV estaba disponible con varias motorizaciones, siendo la más famosa la versión con el motor 2JZ-GTE, un seis cilindros en línea de 3.0 litros con doble turbocompresor, que ofrecía un rendimiento excepcional y era popular entre los tuners. Con una potencia de hasta 280 caballos de fuerza y la capacidad de alcanzar altas velocidades, el Supra IV ofrecía no solo velocidad, sino también la fiabilidad típica de la marca Toyota.
Diagrama de la caja de fusibles del Toyota Supra IV
Esta página muestra el diagrama de la caja de fusibles del Toyota Supra IV, que es esencial para el correcto mantenimiento y reparación del vehículo. En el Toyota Supra IV, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y funciones.
