Toyota Prius XW30 (2010-2015) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Toyota Prius XW30 (2010–2015), información sobre la ubicación de los paneles de fusibles dentro del automóvil y la asignación de cada fusible (diseño de fusibles).
Toyota Prius XW30 (2010) – diagrama de fusibles
Año de fabricación: 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius XW20 (2004-2007) es el fusible 3 en la caja de fusibles del salpicadero a la izquierda.

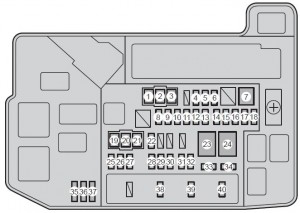

Caja de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Circuito ausente |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | H-LP CLN | 30 | Limpieza de faros |
| 8 | AMP | 30 | Sistema de audio |
| 9 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 10 | DC / DC-S | 5 | Inversor y convertidor |
| 11 | P CON MAIN | 7,5 | Sistema de control de estacionamiento, transmisión |
| 12 | AM2 | 7,5 | Elevalunas eléctricos |
| 13 | ECU-B2 | 7,5 | Sistema de llave inteligente |
| 14 | MAYDAY | 10 | Circuito ausente |
| 15 | ECU-B3 | 10 | Sistema de aire acondicionado |
| 16 | TURN & HAZ | 10 | Encender las luces de señalización |
| 17 | ETCS | 10 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 18 | ABS MAIN NO.1 | 20 | Sistema de prevención de bloqueo de ruedas |
| 19 | P / I 2 | 40 | Sistema de control de estacionamiento;
Bocina; Faro derecho (luz de cruce); Faro izquierdo (luz de cruce); Luces de marcha atrás. |
| 20 | ABS MTR 1 | 30 | sistema de prevención de bloqueo de ruedas |
| 21 | ABS MTR 2 | 30 | sistema de prevención de bloqueo de ruedas |
| 22 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH,
interruptor de faros; sistema de luces diurnas. |
| 23 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 24 | EPS | 60 | dirección asistida eléctrica |
| 25 | PCU | 10 | inversor y convertidor |
| 26 | IGCT NO.2 | 10 | sistema híbrido;
sistema de control de estacionamiento; elevalunas eléctricos; inversor y convertidor. |
| 27 | MIR HTR | 10 | calefacción del espejo exterior |
| 28 | RAD NO.1 | 15 | sistema de audio;
sistema de navegación. |
| 29 | DOME | 10 | iluminación adicional de puertas, o
iluminación personal, o iluminación interior, o iluminación de los pies delanteros; iluminación de bienvenida; espejo interior; mecanismo de apertura de puertas de garaje; dirección asistida eléctrica. |
| 30 | ECU-B | 7,5 | sistema de llave inteligente;
sistema de comunicación multiplex; luces personales; indicadores y medidores. |
| 31 | H-LP LH HI | 10 | faro izquierdo (luz de carretera) |
| 32 | H-LP RH HI | 10 | faro derecho (luz de carretera) |
| 33 | EFI NO.2 | 10 | sistema de inyección de combustible multipunto;
sistema de inyección de combustible multipunto secuencial. |
| 34 | IGCT NO.3 | 10 | sistema de refrigeración |
| 35 | SPARE | 30 | fusible de repuesto |
| 36 | SPARE | 15 | fusible de repuesto |
| 37 | SPARE | 7,5 | fusible de repuesto |
| 38 | EFI MAIN | 20 | sistema de inyección de combustible multipunto;
sistema de inyección de combustible multipunto secuencial; sistema de refrigeración; EFI n.º 2. |
| 39 | BATT FAN | 10 | ventilador de refrigeración de la batería |
| 40 | IG2 | 20 | sistema de inyección de combustible multipunto;
sistema de inyección de combustible multipunto secuencial; MET; IGN; sistema de gestión de energía. |

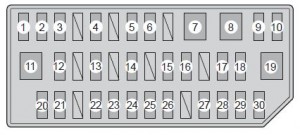

Panel de instrumentos a la izquierda
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente |
| 2 | ECU-ACC | 15 | Sistema de comunicación Multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema de protección precolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | Control de inclinación y telescópico |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Circuito ausente |
| 14 | STOP | 10 | Luces de freno;
Luz de freno superior; Sistema de frenado; Sistema de asistencia al conductor. |
| 15 | P FR DVERE | 25 | Elevalunas eléctricos |
| 16 | D FR DVERE | 25 | Elevalunas eléctricos |
| 17 | DVERA RR | 25 | Elevalunas eléctricos |
| 18 | DVERA RL | 25 | Elevalunas eléctricos |
| 19 | S/ROOF | 30 | Techo eléctrico |
| 20 | ECU-IG Č.1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG Č.2 | 10 | Sistema de asistencia al conductor;
Sistema precolisión; Sistema LKA; Espejo interior; Mecanismo de apertura de puertas de garaje; Sensor de desviación de dirección y G; Sistema de frenado; Dirección asistida eléctrica; Sistema de navegación; Techo eléctrico; Sistema de advertencia de presión de neumáticos; Pretensores de cinturones de seguridad; Sistema de audio, luces de advertencia; Intermitentes; Limpiaparabrisas delanteros; Limpieza de faros. |
| 22 | GAUGE | 10 | Sistema de nivelación de faros;
Luz de advertencia del cinturón de seguridad del pasajero delantero; Indicadores y medidores |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de ventilación solar; Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Boquilla pulverizadora del parabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y boquilla pulverizadora de la ventana trasera |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Odómetro e indicadores |
| 28 | IGN | 10 | Sistema de frenado;
Sistema de asistencia al conductor; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de airbag SRS; Sensor de detección de pasajeros; Elevalunas eléctricos; Llave inteligente. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Luces de advertencia; Calefacción de asientos; Transmisión; Interruptor de posición «P»; Sistema de navegación; Sistema de ventilación solar; Sistema de aire acondicionado remoto; Asistente de estacionamiento avanzado; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de audio. |
| 30 | TAIL | 10 | Sistema de nivelación de faros;
Luces de posición; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luces de posición laterales. |
Toyota Prius XW30 (2011-2015) – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius XW30 (2011-2015) es el fusible 1 en la caja de fusibles (salpicadero a la izquierda)
Caja de fusibles en el compartimento trasero
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Bocina S-HORN |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | H-LP CLN | 30 | Limpiador de faros |
| 8 | P-CON MTR | 30 | Control de posición P;
Transmisión. |
| 9 | AMP NO.1 | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Sistema de gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema inteligente de acceso y arranque;
Sistema híbrido. |
| 15 | MAYDAY / DCM | 10 | Circuito ausente |
| 16 | PIMR | 10 | Sistema de carga |
| 17 | TURN & HAZ | 10 | Activar luces de señalización |
| 18 | ETCS | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de prevención de bloqueo de ruedas |
| 20 | H-LP LH LO | 15 | Faro izquierdo (luz de posición) |
| 21 | P / I 2 | 40 | Control de posición P;
Bocina; Luces de posición; Luces de marcha atrás. |
| 22 | ABS MTR 1 | 30 | Sistema de prevención de bloqueo de ruedas |
| 23 | ABS MTR 2 | 30 | Sistema de prevención de bloqueo de ruedas |
| 24 | H-LP HI MAIN | 20 | Luces de carretera |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | AMP NO.2 | 30 | Sistema de audio, sistema de navegación |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Dirección asistida eléctrica |
| 29 | H-LP RH LO | 15 | Faro derecho (luz de posición) |
| 30 | PCU | 10 | Inversor y convertidor |
| 31 | IGCT NO.2 | 10 | Sistema híbrido;
Control de posición P; Sistema de gestión de energía; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 32 | MIR HTR | 10 | Desempañadores de espejos exteriores |
| 33 | RAD NO.1 | 15 | Sistema de audio, sistema de navegación |
| 34 | DOME | 10 | Iluminación adicional de puertas;
Iluminación del maletero; Iluminación personal; Iluminación interior; Iluminación de los pies; Iluminación del espejo de cortesía; Espejo interior. |
| 35 | ECU-B | 7,5 | Sistema inteligente de acceso y arranque;
Luces personales; Indicadores y medidores; Luces de emergencia. |
| 36 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 37 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 38 | EFI NO.2 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 39 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 40 | SPARE | 30 | Fusible de repuesto |
| 41 | SPARE | 10 | Fusible de repuesto |
| 42 | SPARE | 7,5 | Fusible de repuesto |
| 43 | EFI MAIN | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 44 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 45 | IG2 | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; MET; IGN; Sistema de gestión de energía. |
Panel de instrumentos a la izquierda
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Asistente de estacionamiento inteligente. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno;
Luz de freno superior; Sistema de frenado; Sistema de asistencia al conductor. |
| 15 | P FR DVERE | 25 | Elevalunas eléctricos |
| 16 | D FR DVERE | 25 | Elevalunas eléctricos |
| 17 | DVERE RR | 25 | Elevalunas eléctricos |
| 18 | DVERE RL | 25 | Elevalunas eléctricos |
| 19 | S/ROOF | 30 | Circuito ausente |
| 20 | ECU-IG Č.1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG Č.2 | 10 | Sistema de asistencia al conductor;
Sistema de seguridad precolisión; Espejo interior; Sensor de inclinación y G; Sistema de frenado; Sistema de navegación; Pretensores de cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Mantenimiento de faros, |
| 22 | GAUGE | 10 | Sistema de nivelación de faros;
Indicadores y medidores. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Limpiaparabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y lavaparabrisas trasero |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Indicadores y medidores |
| 28 | IGN | 10 | Sistema de frenado;
Sistema de asistencia al conductor; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de airbag SRS; Sistema de gestión de energía; Sistema inteligente de arranque y acceso; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Aire acondicionado remoto; Sistema de estacionamiento inteligente; Mantenimiento de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de audio; Interruptor MPH o km/h. |
| 30 | TAIL | 10 | Sistema de nivelación de faros;
Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
