Toyota Prius C (2011-2016) – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Toyota Prius C (2011–2016), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
Toyota Prius C (2011-2016) – Diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius C (2011-2016) es el fusible 15 en la caja de fusibles (tablero del lado del conductor).

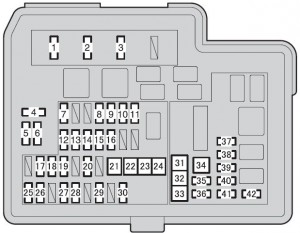

Compartimento del motor (caja de fusibles tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | EFI-MAIN | 20 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto; EFI n.º 2. |
| 2 | HORN | 10 | Bocina |
| 3 | IG2 | 30 | IG2 n.º 2, METER, IGN |
| 4 | SPARE | 7,5 | Fusible de repuesto |
| 5 | SPARE | 15 | Fusible de repuesto |
| 6 | SPARE | 30 | Fusible de repuesto |
| 7 | EFI NO.2 | 10 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 8 | H-LP RH-LO | 10 | Faro derecho (luz de cruce) |
| 9 | H-LP LH-LO | 10 | Faro izquierdo (luz de cruce);
Intermitentes e indicadores. |
| 10 | H-LP RH-HI | 10 | Faro derecho (luz de carretera) |
| 11 | H-LP LH-HI | 10 | Faro izquierdo (luz de carretera);
Intermitentes e indicadores. |
| 12 | IG2 NO.2 | 10 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto; Interruptores de control del sistema; Sistema de frenos; Sistema de arranque; Sistema de llave inteligente; Sistema de clasificación de pasajeros; Sistema de airbag SRS. |
| 13 | DOME | 15 | Sistema de audio;
Control del vehículo y registro de datos de funcionamiento; Módulo central de la carrocería; Iluminación personal; Iluminación del maletero. |
| 14 | ECU-B NO.1 | 7,5 | Módulo principal de la ECU;
Sistema de llave inteligente. |
| 15 | METER | 7,5 | Odómetro e indicadores |
| 16 | IGN | 15 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 17 | HAZ | 10 | Luces de emergencia |
| 18 | ETCS | 10 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 19 | ABS NO.1 | 20 | Sistema de frenos |
| 20 | ENG W / PMP | 30 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Sistema de luces diurnas. |
| 22 | H-LP CLN | 30 | Circuito ausente |
| 23 | ABS MTR NO.1 | 30 | Sistema de frenado |
| 24 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Sistema de aire acondicionado;
Odómetro e indicadores; Sistema de clasificación de pasajeros; Sistema de advertencia de presión de neumáticos; Sistema de arranque; Sistema de llave inteligente; Sistema de cierre eléctrico de puertas. |
| 26 | AM2 | 7,5 | Sistema de arranque |
| 27 | STRG LOCK | 20 | Sistema de arranque |
| 28 | ABS NO.2 | 10 | Sistema de frenado |
| 29 | IGCT-MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4,
PCU, BATT FAN |
| 30 | D / C CUT | 30 | DOME, ECU-B NO.1 |
| 31 | PTC HTR NO.1 | 30 | Calentador PTC |
| 32 | PTC HTR NO.2 | 30 | Calentador PTC |
| 33 | FAN | 30 | Ventilador de refrigeración eléctrico |
| 34 | PTC HTR NO.3 | 30 | Calentador PTC |
| 35 | DEF | 30 | MIR HTR, desempañador de la ventana trasera |
| 36 | DEICER | 20 | Circuito ausente |
| 37 | BATT FAN | 10 | Ventilador de refrigeración de la batería |
| 38 | IGCT NO.2 | 10 | Sistema híbrido |
| 39 | IGCT NO.4 | 10 | Sistema híbrido |
| 40 | PCU | 10 | Sistema híbrido |
| 41 | IGCT NO.3 | 10 | Sistema híbrido |
| 42 | MIR HTR | 10 | Desempañadores de los espejos retrovisores exteriores |
Compartimento del motor (caja de fusibles tipo B)
| Fusible | Amp [A] | Descripción | |
| 1 | DC / DC | 100 | Sistema híbrido |
| 2 | ABS MTR N.º 2 | 30 | Sistema de frenado |
| 3 | HTR | 40 | Sistema de aire acondicionado |
| 4 | EPS | 50 | Sistema de dirección asistida eléctrica |
Debajo del tablero del lado del conductor
| Fusible | Amp [A] | Descripción | |
| 1 | TAIL | 10 | Luces de posición;
Luces de contorno laterales; Luces traseras; Luces de matrícula; Faros antiniebla delanteros; Cuentakilómetros e indicadores. |
| 2 | PANEL | 5 | Iluminación del tablero |
| 3 | DOOR R/R | 20 | Ventana trasera eléctrica (lado derecho) |
| 4 | DOOR P | 20 | Ventana delantera (lado derecho) |
| 5 | ECU-IG NO.1 | 5 | Desempañador de la ventana trasera;
Sistema de advertencia de presión de neumáticos; Módulo principal de la ECU; Sistema de frenado; Sistema de control de estabilidad del vehículo; Sistema de cierre eléctrico de puertas; Sistema de llave inteligente. |
| 6 | ECU-IG NO.2 | 5 | Sistema de dirección asistida eléctrica |
| 7 | HTR-IG | 7,5 | Aire acondicionado;
Calentador PTC. |
| 8 | GAUGE | 10 | Faros de marcha atrás;
Sistema de audio; Sistema de control de bloqueo de la transmisión; Techo solar; Control del vehículo y registro de datos de funcionamiento; Sistema de advertencia de proximidad del vehículo. |
| 9 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas |
| 10 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas |
| 11 | WIPER RR | 15 | Limpiaparabrisas y lavaparabrisas |
| 12 | P / W | 30 | Ventana eléctrica |
| 13 | DOOR R/L | 20 | Ventana trasera eléctrica (lado izquierdo) |
| 14 | DOOR D | 20 | Ventana delantera (lado izquierdo) |
| 15 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 16 | ACC | 5 | Controlador principal de la carrocería;
Sistema de audio; Espejos exteriores; Sistema de control de bloqueo de la transmisión. |
| 17 | D / L | 25 | Sistema de cierre eléctrico |
| 18 | OBD | 7,5 | Diagnóstico a bordo |
| 19 | STOP | 7, 5 | Sistema de arranque;
Sistema de control de bloqueo de la transmisión; Sistema de advertencia de proximidad del vehículo; Sistema de frenos; Luces de freno; Luces de freno de montaje alto. |
| 20 | AM1 | 7,5 | Sistema de arranque |
| 21 | FOG FR | 15 | Faros antiniebla delanteros |
| 22 | S/ROOF | 25 | Techo solar |
| 23 | S / HTR | 15 | Calefacción de asientos;
Aire acondicionado. |
Acerca del Toyota Prius C (2011-2016)
El Toyota Prius C, también conocido como Toyota Aqua en algunos mercados, es un automóvil híbrido compacto que se presentó en 2011. Este modelo es popular por su eficiencia de combustible y funcionamiento ecológico, combinando un motor de gasolina con un motor eléctrico. El Prius C está equipado con un motor de cuatro cilindros de 1.5 litros que trabaja junto con el motor eléctrico para lograr un consumo óptimo de combustible. Gracias a su diseño compacto, es ideal para entornos urbanos, donde ofrece fácil maniobrabilidad y estacionamiento conveniente. El interior es práctico y ofrece suficiente espacio para pasajeros y equipaje, lo que lo convierte en una opción adecuada para el uso diario.
Diagrama de la caja de fusibles del Toyota Prius C
Esta página muestra el diagrama de la caja de fusibles para el modelo Toyota Prius C, que es esencial para identificar y reemplazar fusibles. La caja de fusibles generalmente se encuentra debajo del tablero del lado del conductor y en el compartimento del motor. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y confiabilidad del vehículo, por lo que es importante tener una visión general de su disposición y la función de cada fusible.
