Toyota Urban Cruiser (2008-2015) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Urban Cruiser (2008–2015), información sobre la ubicación de los paneles de fusibles en el coche y la asignación de cada fusible (distribución de fusibles).
Toyota Urban Cruiser (2008-2015) – esquema de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Urban Cruiser (2008-2015) es el fusible 7 en el panel de fusibles del salpicadero (tipo A).
Panel de fusibles en el compartimento del motor (tipo A)
| Nº | Amp [A] | Descripción | |
| 1 | AM2 | 15 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema Stop & Start; Sistema inteligente de acceso y arranque. |
| 2 | HORN | 10 | Bocina |
| 3 | EFI * 1, 2, 3, 4 | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial ECD *. |
| ECD * 5,6,7,8 | 30 | ||
| 4 | SPARE | 30 | Fusible de repuesto |
| 5 | SPARE | 15 | Fusible de repuesto |
| 6 | SPARE | 10 | Fusible de repuesto |
| 7 | HTR SUB2 * 3 | 40 | Sistema de aire acondicionado |
| HTR SUB1 * 7 | 50 | ||
| 8 | EPS | 50 | Dirección asistida eléctrica |
| 9 | ABS1 / VSC1 | 50 | ABS, VSC |
| 10 | HTR | 40 | Sistema de aire acondicionado |
| 11 | RDI | 30 | Ventilador de refrigeración eléctrico |
| 12 | HTR SUB1 * 3 | 30 | Sistema de aire acondicionado |
| HTR SUB2 * 7 | |||
| 13 | H-LP CLN / PWR HTR * 5 | 30 | Sistema de aire acondicionado |
| HTR SUB3 * 7 | |||
| 14 | FR DEF | 20 | Ausencia de circuito |
| 15 | ABS2 / VSC2 | 30 | ABS, VSC |
| 16 | H-LP MAIN | 30 | Fusibles “H-LP HI LH”, “H-LP HI RH”,
“H-LP RH / H-LP LO RH”, “H-LP LH / H-LP LO LH”. |
| 17 | ST | 30 | Sistema de arranque |
| 18 | S-LOCK | 20 | Sistema inteligente de acceso y arranque |
| 19 | DOME | 15 | Iluminación interior;
Iluminación personal; Iluminación del maletero; Sistema inteligente de acceso y arranque; Mando a distancia inalámbrico; Sistema de audio. |
| 20 | ECU-B | 7,5 | Sistema de luces diurnas;
Elevalunas eléctricos; Sistema de cierre centralizado eléctrico; Sistema inteligente de encendido y apagado; Indicadores y medidores; Sistema de aire acondicionado; VSC; Sistema de control de par activo 4WD; Sistema Stop & Start. |
| 21 | ALT-S * 1, 2, 3, 4 | 7,5 | Sistema de carga;
Sistema de combustible. |
| F / PMP * 5, 6, 7, 8 | 30 | ||
| 22 | ETCS | 10 | Sistema de control electrónico del acelerador |
| 23 | HAZ | 10 | Intermitentes;
Luces de emergencia. |
| 24 | BBC * 1 | 40 | Sistema Stop & Start |
| AMT * 5, 6, 7, 8 | 50 | Ausencia de circuito | |
| 25 | H-LP RH / H-LP LO RH | 10 | Faro derecho |
| 26 | H-LP LH / H-LP LO LH | 10 | Faro izquierdo |
| 27 | EFI2 * 1, 2, 3, 4 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| ECD2 * 5, 6, 7, 8 | |||
| 28 | ECD3 * 5, 6, 7, 8 | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
* 1: Motor de gasolina (vehículos con sistema Stop & Start)
* 2: Motor de gasolina (vehículos sin sistema Stop & Start)
* 3: Motor de gasolina (vehículos con calentador PTC)
* 4: Motor de gasolina (vehículos sin calentador PTC)
* 5: Motor diésel (vehículos con calentador de potencia)
* 6: Motor diésel (vehículos sin calentador de potencia)
* 7: Motor diésel (vehículos con calentador PTC)
* 8: Motor diésel (vehículos sin calentador PTC)
Esquema de fusibles en el compartimento del motor (tipo B)
| Número | Amp [A] | Descripción | |
| 1 | AFT PMP | 10 | Ausencia de circuito |
| 2 | HTR W / P | 10 | Ausencia de circuito |
| 3 | H-LP HI RH | 10 | Faro derecho |
| 4 | H-LP HI LH | 10 | Faro izquierdo |

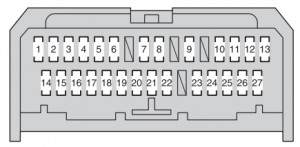

Esquema de fusibles bajo el salpicadero (tipo A)
| Número | Amp [A] | Descripción | |
| 1 | TAIL*1 | 10 | Luces de estacionamiento delanteras;
Luces traseras; Iluminación de la matrícula; Control manual de ajuste de altura de los faros; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Iluminación del salpicadero. |
| PANEL2 * 2 | 7,5 | ||
| 2 | PANEL1 * 2 | 7,5 | Iluminación de botones;
Iluminación del salpicadero; Botones del volante; Sistema Stop & Start; Indicadores y medidores. |
| 3 | A / C | 7,5 | Aire acondicionado;
Desempañador de la luneta trasera; Calefacción eléctrica. |
| 4 | D DOOR | 20 | Elevalunas eléctricos |
| 5 | DOOR RL | 20 | Elevalunas eléctricos (trasero izquierdo) |
| 6 | DOOR RR | 20 | Elevalunas eléctricos (trasero derecho) |
| 7 | CIG | 15 | Encendedor de cigarrillos |
| 8 | ACC | 7,5 | Cierre centralizado eléctrico;
Retrovisores interiores; Sistema de audio. |
| 9 | ID / UP / MIR HTR | 10 | Desempañadores de los retrovisores exteriores |
| 10 | AM1 NO2 * 3 | 7,5 | Ausencia de circuito |
| 11 | RR FOG | 7,5 | Luz antiniebla trasera |
| 12 | IGN | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de airbag SRS; Sistema inteligente de acceso y arranque; Sistema Stop & Start. |
| 13 | MET | 7,5 | Odómetro y medición |
| 14 | P S-HTR | 15 | Calefacción del asiento |
| 15 | D S-HTR | 15 | Calefacción del asiento |
| 16 | WIP | 20 | Limpiaparabrisas |
| 17 | RR WIP | 15 | Limpiaparabrisas trasero |
| 18 | WSH | 15 | Lavaparabrisas delanteros;
Lavaparabrisas traseros, |
| 19 | ECU-IG | 10 | Sistema de luces diurnas;
ABS; Dirección asistida eléctrica; Elevalunas eléctricos; Sistema de cierre centralizado eléctrico; VSC; Sistema de control de par activo 4WD; Sistema inteligente de acceso y arranque; Sistema Stop & Start; Ventilador de refrigeración eléctrico. |
| 20 | GAUGE | 10 | Sistema de carga;
Intermitentes; Luces de emergencia; Luces de emergencia; Sistema de aire acondicionado; Desempañador de la luneta trasera; Indicadores y medidores. |
| 21 | OBD2 | 7,5 | Sistema de diagnóstico a bordo |
| 22 | STOP | 10 | Luces de freno;
Luz de freno elevada; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; ABS; VSC. |
| 23 | D / L | 25 | Sistema de cierre centralizado eléctrico;
Sistema de doble cierre. |
| 24 | FR FOG | 15 | Luces antiniebla delanteras |
| 25 | 4WD | 7,5 | Sistema de control de par activo 4WD |
| 26 | TAIL * 2 | 10 | Luces de posición delanteras;
Luces traseras; Iluminación de la matrícula; Ajuste manual de altura de los faros; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Iluminación del salpicadero. |
| 27 | AM1 | 25 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Fusibles “ACC”, “CIG” |
* 1: Vehículos con sistema de luces diurnas
* 2: Vehículos sin sistema de luces diurnas
* 3: Vehículos con sistema inteligente de acceso y arranque
Caja de fusibles bajo el salpicadero (tipo B)
| Nº | Amp [A] | Descripción | |
| 1 | POWER | 30 | Elevalunas eléctricos |
| 2 | DEF | 30 | Desempañador de la luneta trasera |
| 3 | WIP-S * 1 | 7,5 | Gestión de energía |
| 4 | ACC2 * 1, 3 | 7,5 | Ausencia de circuito |
| 5 | WIP-S * 2 | 7,5 | Gestión de energía |
| 6 | ACC2 * 2, 3 | 7,5 | Ausencia de circuito |
* 1: Vehículos con volante a la izquierda
* 2: Vehículos con volante a la derecha
* 3: Vehículos sin sistema inteligente de acceso y arranque
