Toyota Verso (2009-2011) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Verso (2009–2011), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota Verso (2009-2011) – diagrama de la caja de fusibles
Año de fabricación: 2009, 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Verso (2009-2011) es el fusible 2 y 7 en la caja de fusibles del salpicadero (tipo A).

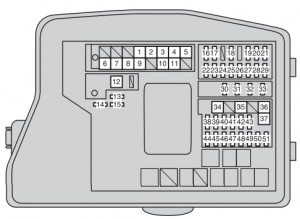

Caja de fusibles del compartimento del motor
| Número | Amp [A] | Descripción | |
| 1 | H-LP CLN | 30 | Producto de limpieza de faros |
| 2 | RDI FAN | 40 | Ventilador de refrigeración eléctrico |
| 3 | CDS FAN | 30 | Ventilador de refrigeración eléctrico * 1 |
| 4 | ABS NO.1 | 50 | Sistema antibloqueo, VSC + |
| 5 | HTR | 50 | Sistema de aire acondicionado |
| 6 | ALT | 120 * 2 | Sistema de carga, RDI FAN, CDS FAN,
H-LP CLN, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG, DEF, TAIL, PANEL. |
| 140 * 1 | |||
| 7 | EPS | 80 | Dirección asistida eléctrica |
| 8 | GLOW*1 | 80 | Sistema de precalentamiento del motor |
| 9 | P-SYSTEM * 2 | 30 | Sistema VALVEMATIC |
| 10 | P/I | 50 | EFI MAIN, HORN, IG2, EDU |
| 11 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO,
H-LP LH HI, H-LP RH HI. |
| 12 | E-PKB | 30 | Ausencia de circuito |
| 13 | SPARE | 10 | Fusible de repuesto |
| 14 | SPARE | 30 | Fusible de repuesto |
| 15 | SPARE | 20 | Fusible de repuesto |
| 16 | AMP | 30 | Ausencia de circuito |
| 17 | DOOR NO.2 | 25 | Unidad principal ECU |
| 18 | ECU-B2 | 10 | Sistema inteligente de acceso y arranque;
Sistema de aire acondicionado; Elevalunas eléctricos. |
| 19 | ECU-B | 10 | Cuentakilómetros e instrumentos;
ECU principal; Sensor de dirección; Sistema de doble cierre; Mando a distancia; Sistema inteligente de acceso y arranque. |
| 20 | RAD NO.1 | 15 | Sistema de audio |
| 21 | DOME | 10 | Iluminación del maletero;
Iluminación del espejo; Iluminación del botón de arranque; Iluminación del techo de las puertas delanteras; Iluminación personal, interior; Iluminación personal; Iluminación de los pies. |
| 22 | AM2 NO.2 | 7,5 | Sistema de arranque |
| 23 | ALT-S | 7,5 | Ausencia de circuito |
| 24 | TURN-HAZ | 10 | Intermitentes;
Luces de emergencia. |
| 25 | ETCS * 2 | 10 | Sistema electrónico de control del acelerador |
| 26 | AM2 | 30 | Sistema de arranque |
| 27 | A / F * 1 | 20 | Sistema de escape |
| 28 | STRG LOCK | 20 | Sistema de bloqueo de la dirección |
| 29 | IGT / INJ * 2 | 15 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de encendido |
| 30 | EDU * 1 | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 31 | EFI MAIN | 20 * 2 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Transmisión automática * 3; EFI n.º 1, EFI n.º 2, EFI n.º 3 * 3. |
| 30 * 1 | |||
| 32 | HORN | 15 | Bocina |
| 33 | IG2 | 15 | IGN, METER |
| 34 | HTR SUB NO.1 | 30 | Sistema de aire acondicionado |
| 35 | HTR SUB NO.2 | 30 | Sistema de aire acondicionado |
| 36 | HTR SUB NO.3 | 30 | Sistema de aire acondicionado |
| 37 | FOTEL PWR LH | 30 | Ausencia de circuito |
| 38 | PWR OUTLET | 15 | Toma de corriente |
| 39 | PSB | 30 | Ausencia de circuito |
| 40 | FUEL OPN | 10 | Ausencia de circuito |
| 41 | FR DEICER | 20 | Ausencia de circuito |
| 42 | ABS NO.2 | 30 | Sistema antibloqueo;
VSC +. |
| 43 | STV HTR * 1 | 25 | Calefacción eléctrica |
| 44 | EFI NO.3 * 3 | 7,5 | Transmisión automática |
| 45 | IG2 nr 2 | 7,5 | Sistema de arranque |
| 46 | EFI NO.2 | 10 | Sistema de admisión;
Sensor de flujo de aire; Sistema de escape. |
| 47 | EFI NO.1 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sensor de flujo de aire; Sistema de escape * 1. |
| 48 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 49 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 50 | H-LP RH LO | 15 * 4 | Faros de xenón derechos (luz de cruce) |
| 10 * 5 | Faro derecho (luz de cruce) | ||
| 51 | H-LP LH LO | 15 * 4 | Faros de xenón izquierdos (luz de cruce) |
| 10 * 5 | Faro izquierdo (luz de cruce) |
* 1: Vehículos con motor diésel
* 2: Vehículos con motor de gasolina
* 3: Vehículos con motor diésel y transmisión automática
* 4: Vehículos con faros de xenón
* 5: Vehículos con faros halógenos

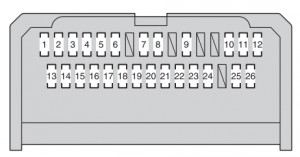

Caja de fusibles bajo el salpicadero (tipo A)
| N.º | Amp [A] | Descripción | |
| 1 | TAIL | 10 | Luces de posición delanteras;
Luces traseras; Iluminación de la matrícula; Luz de marcha atrás; Luces antiniebla delanteras; Ajuste manual de la orientación de los faros; Luces del cuadro de instrumentos. |
| 2 | PANEL | 7,5 | Interruptor del aire acondicionado;
Sistema de audio; Iluminación de la palanca de cambios Multidrive o transmisión automática; Iluminación adicional de la caja de fusibles; Sistema de activación y desactivación manual de los airbags; Luces de emergencia; Encendedor de cigarrillos; Interruptor de limpieza de faros; Botón de ajuste de los faros; Interruptor del volante; Interruptor VSC OFF; Interruptor de la calefacción de los asientos; Interruptor “SPORT”; Controlador del sensor de asistencia al aparcamiento Toyota; Interruptor del sensor de asistencia al aparcamiento Toyota. |
| 3 | ECU-IG NO.3 | 10 | Techo panorámico;
Espejo retrovisor interior con función antideslumbrante automática; Sistema inteligente de acceso y arranque; Sistema de audio. |
| 4 | FR DOOR | 20 | Elevalunas eléctricos (lado del pasajero) |
| 5 | RL DOOR | 20 | Elevalunas eléctricos (trasero izquierdo) |
| 6 | RR DOOR | 20 | Elevalunas eléctricos (trasero derecho) |
| 7 | CIG | 15 | Encendedor de cigarrillos |
| 8 | ACC | 7,5 | Sistema de bloqueo de la transmisión;
Sistema de audio; Unidad principal ECU; Toma de corriente. |
| 9 | MIR HTR | 10 | Desempañadores del espejo retrovisor exterior |
| 10 | RR FOG | 7,5 | Luz antiniebla trasera |
| 11 | IGN | 7,5 | Sistema de bloqueo de la dirección;
Sistema de airbags SRS; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Transmisión automática * 1; Sistema de arranque. |
| 12 | METER | 7,5 | Cuentakilómetros e instrumentos |
| 13 | SEAT HTR*2 | 15 | Calefacción de los asientos |
| 14 | HTR-IG | 10 | Sistema de aire acondicionado |
| 15 | WIPER | 25 | Limpiaparabrisas del parabrisas;
Limpiaparabrisas con sensor de lluvia |
| 16 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 17 | WASHER | 15 | Lavaparabrisas;
Lavaparabrisas trasero. |
| 18 | ECU-IG NO.1 | 10 | ECU de la unidad principal;
Ventiladores de refrigeración eléctricos; Sistema de bloqueo de la transmisión; Sistema antibloqueo; Sensor de dirección; VSC +; Limpieza de faros; Interruptor SECUENCIAL; Sistema automático de nivelación de faros; Dirección asistida eléctrica. |
| 19 | ECU-IG NO.2 | 10 | Luces de emergencia;
Sistema de carga; Luces de emergencia; Desempañador de la luneta trasera; Luz de advertencia del cinturón de seguridad del pasajero delantero; Indicador “AIRBAG PASAJERO”; Sistema de aire acondicionado; Indicador del sensor de asistencia al aparcamiento Toyota; Interruptor del sensor de asistencia al aparcamiento Toyota. |
| 20 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 21 | STOP | 10 | Luces de freno;
Luz de freno alta; Sistema antibloqueo; VSC +; Sistema de bloqueo de la transmisión; Sistema de arranque. |
| 22 | SUNROOF | 20 | Techo panorámico |
| 23 | DOOR | 25 | Sistema de cierre eléctrico |
| 24 | ACC-B | 25 | CIG, ACC |
| 25 | FR FOG | 15 | Luces antiniebla delanteras |
| 26 | AM1 | 7,5 | Sistema de arranque, ACC, CIG,
ECU-IG n.º 2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG n.º 1, ECU-IG n.º 3. |
* 1: Vehículos con motor diésel y transmisión automática
* 2: Vehículos con calefacción de asientos
Caja de fusibles bajo el salpicadero (tipo B)
| N.º | Amp [A] | Descripción | |
| 1 | LIMPIAPARABRISAS N.º 2 | 7,5 | Sistema de carga;
unidad de control del sistema de asistencia al conductor. |
| 2 | DEF | 30 | Desempañador de la luneta trasera;
MIR HTR. |
| 3 | POTENCIA | 30 | Elevalunas eléctricos
(lado del conductor). |
