Toyota Prius+ (2012-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Prius+ (2012–2016), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota Prius+ (2012-2016) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius+ (2012-2016) es el fusible 1 en la caja de fusibles (panel de instrumentos izquierdo).

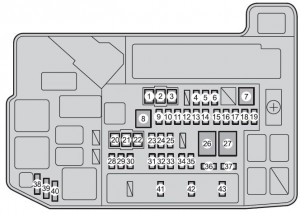

Caja de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Bocina |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | H-LP CLN | 30 | Limpiador de faros |
| 8 | P-CON MTR | 30 | Sistema de control de posición P;
Transmisión. |
| 9 | AMP | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Sistema de control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Sistema de gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema de llave inteligente |
| 15 | MAYDAY | 10 | Alarma |
| 16 | ECU-B3 | 10 | Sistema de aire acondicionado |
| 17 | TURN & HAZ | 10 | Activa las luces de señalización |
| 18 | ETCS | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de prevención de bloqueo de ruedas |
| 20 | P / I 2 | 40 | Bocina, faro derecho (luz de cruce);
Faro izquierdo (luz de cruce); Luz de marcha atrás. |
| 21 | ABS MTR 1 | 30 | Sistema de prevención de bloqueo de ruedas |
| 22 | ABS MTR 2 | 30 | Sistema de prevención de bloqueo de ruedas |
| 23 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI IZQ;
Interruptor de faros; Sistema de luces diurnas. |
| 24 | HV BATT | 10 | Circuito ausente |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILADOR BATT |
| 27 | EPS | 60 | Dirección asistida eléctrica |
| 28 | PCU | 10 | Inversor y convertidor |
| 29 | IGCT NO.2 | 10 | Sistema híbrido;
Sistema de control de posición P; Inversor y convertidor. |
| 30 | MIR HTR | 10 | Calentadores de espejo exterior |
| 31 | RAD NO.1 | 15 | Sistema de audio, sistema de navegación |
| 32 | DOME | 10 | Iluminación adicional de puertas;
Iluminación personal; Iluminación interior; Iluminación de pies delanteros; Iluminación de cortesía; Espejo interior; Mecanismo de apertura de puertas de garaje; Consola superior. |
| 33 | ECU-B | 7,5 | Sistema de llave inteligente;
Sistema de comunicación multiplex; Iluminación personal; Indicadores y medidores; Sistema de detección de ocupantes (ECU y sensores). |
| 34 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 35 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 36 | EFI NO.2 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 37 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 38 | SPARE | 30 | Fusible de repuesto |
| 39 | SPARE | 10 | Fusible de repuesto |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | EFI MAIN | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 42 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 43 | IG2 | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; MET; IGN; Sistema de gestión de potencia. |

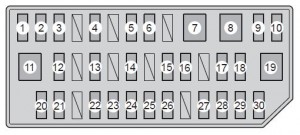

Panel de instrumentos izquierdo
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Sistema inteligente de asistencia al aparcamiento. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno;
Luz de freno superior; Sistema de frenos; Sistema de asistencia al conductor. |
| 15 | P FR DVERE | 25 | Elevalunas eléctricos |
| 16 | D FR DVERE | 25 | Elevalunas eléctricos |
| 17 | DVERA RR | 25 | Elevalunas eléctricos |
| 18 | DVERA RL | 25 | Elevalunas eléctricos |
| 19 | S/ROOF | 30 | Circuito ausente |
| 20 | ECU-IG N.º 1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG N.º 2 | 10 | Sistema de asistencia al conductor;
Sistema anticolisión; Espejo interior; Sensor de inclinación y G; Sistema de frenos; Sistema de navegación; Pretensores de cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros. |
| 22 | GAUGE | 10 | Sistema de nivelación de faros;
Indicadores y medidores. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Boquilla pulverizadora del parabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y boquilla pulverizadora de la ventana trasera |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Contador y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de airbags SRS; Sistema de gestión de potencia; Sistema inteligente de encendido y arranque; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Sistema de aire acondicionado remoto; Sistema inteligente de aparcamiento; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de audio; Interruptor de MPH o km/h. |
| 30 | TAIL | 10 | Sistema de nivelación de faros;
Luces de estacionamiento delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
Acerca del Toyota Prius+ (2012-2016)
El Toyota Prius+ es un vehículo híbrido que se fabricó entre 2012 y 2016. Este modelo es conocido por su eficiencia y su enfoque ecológico en la conducción, ofreciendo un amplio espacio para familias gracias a su configuración de siete plazas. El Prius+ está equipado con un sistema de propulsión híbrido que combina un motor de gasolina con un motor eléctrico, lo que garantiza un bajo consumo de combustible y una reducción de las emisiones. Dependiendo del mercado y del modelo específico, pueden estar disponibles diferentes opciones de motorización, pero todas las versiones hacen hincapié en el ahorro de energía y una conducción cómoda.
Diagrama de la caja de fusibles del Toyota Prius+
Esta página muestra el diagrama de la caja de fusibles para el modelo Toyota Prius+ de los años 2012 a 2016. En este vehículo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y también en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
