Toyota RAV4 XA10 (1994-2000) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota RAV4 XA10 (1994–2000), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota RAV4 XA10 (1994-1996) – esquema de la caja de fusibles
Año de fabricación: 1994, 1995, 1996.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota ProAce (2016-2017) es el fusible F32 en la caja de fusibles.

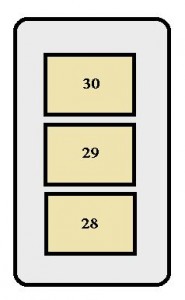

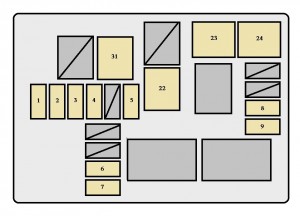

Compartimento del motor

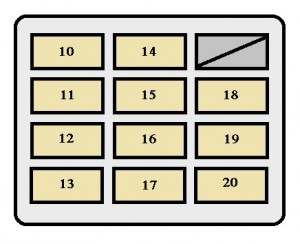

Panel de instrumentos

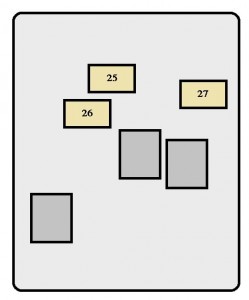

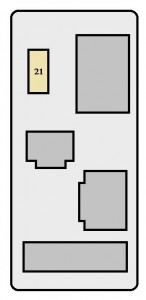

Panel lateral de protección del pasajero
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | AM2 | 20 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto; Sistema de carga. |
| 2 | DOME | 15 | Iluminación personal;
Luz de advertencia de puerta abierta; Reloj. |
| 3 | EFI | 15 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 4 | HAZ-HORN | 15 | Luces de emergencia;
Bocina. |
| 5 | ALT-S | 5 | Sistema de carga |
| 6 | SPARE | 15 | Fusible de repuesto |
| 7 | SPARE | 7,5 | Fusible de repuesto |
| 8 | H-LP (LH) | 15 | Faro izquierdo |
| 9 | H-LP (RH) | 15 | Faro derecho |
| 10 | TAIL | 10 | Luces traseras;
Luces de estacionamiento; Iluminación de la matrícula; Iluminación interior. |
| 11 | INDICADOR | 10 | Indicadores y medidores;
Indicadores de recordatorio de servicio (excepto señales de advertencia de descarga y puertas abiertas); Luces de marcha atrás; Sistema de aire acondicionado; Elevalunas eléctricos; Calefactor de la luneta trasera; Bloqueo central del diferencial; Transmisión automática controlada electrónicamente. |
| 12 | MEDIDOR | 7,5 | Encender las luces de señalización |
| 13 | CIG & RAD | 15 | Encendedor de cigarrillos;
Reloj; Sistema de audio del coche; Espejos retrovisores eléctricos. |
| 14 | DEF-I / UP | 7,5 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 15 | IGN | 7,5 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto; Luz de advertencia de descarga. |
| 16 | ECU-IG | 7,5 | Sistema antibloqueo;
Transmisión automática controlada electrónicamente. |
| 17 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 18 | SRS | 7,5 | Sistema de airbag SRS |
| 19 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 20 | STOP | 10 | Luces de freno |
| 21 | A / C | 7,5 | Sistema de aire acondicionado |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 22 | PRINCIPAL n.º 1 | 30 | Sistema de arranque;
Faros. |
| 23 | VENTILADOR RDI | 30 | Ventilador de refrigeración eléctrico |
| 24 | VENTILADOR CDS | 30 | Ventilador de refrigeración eléctrico |
| 25 | ALIMENTACIÓN | 30 | Elevalunas eléctricos;
Sistema de cierre centralizado eléctrico |
| 26 | DEF | 30 | Calefactor de la luneta trasera |
| 27 | AM 1 | 40 | Fusibles “CIG & RAD”, “LIMPIAPARABRISAS”,
“MEDIDOR”, “ECU-IG”, “GIRO”, “COLA”, “PANELES”. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 28 | PRINCIPAL | 80 | Fusibles “AM 2”, “HAZ-HORN”,
“EFI”, “DOME”, “RADIO” y “ALT-S” |
| 29 | ALT | 100 | Luces traseras;
Fusibles “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP” y “DEF”. |
| 30 | HTR | 50 | Sistema de aire acondicionado |
| 31 | ABS | 60 | Sistema de prevención de bloqueo de ruedas |
Toyota RAV4 XA10 (1997) – esquema de la caja de fusibles
Año de fabricación: 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota RAV4 XA10 (1997) es el fusible 18 en la caja de fusibles del panel de instrumentos.

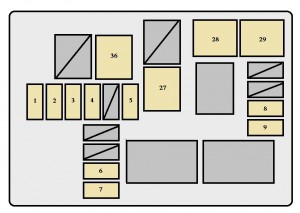

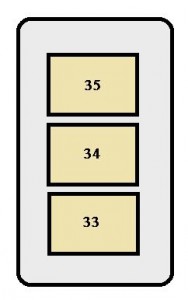

Compartimento del motor
Compartimento del motor

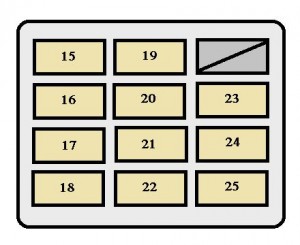

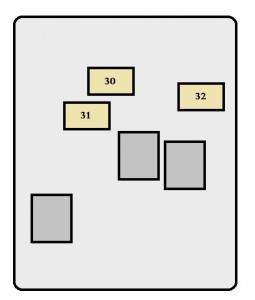

Panel de instrumentos

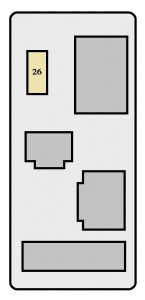

Panel lateral de protección para pasajeros
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | AM2 | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de carga. |
| 2 | DOME | 15 | Iluminación personal;
Luz de advertencia de puerta abierta; Reloj. |
| 3 | EFI | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 4 | HAZ-HORN | 15 | Luces de emergencia;
Bocina. |
| 5 | ALT-S | 5 | Sistema de carga |
| 6 | SPARE | 15 | Fusible de repuesto |
| 7 | SPARE | 7,5 | Fusible de repuesto |
| 8 | H-LP (LH) | 15 | Faro izquierdo |
| 9 | H-LP (RH) | 15 | Faro derecho |
| 10 | DRL | 7,5 | Sistema de luces diurnas |
| 11 | H-LP LH-L | 10 | Faro izquierdo (luz de cruce) |
| 12 | H-LP RH-L | 10 | Faro derecho (luz de cruce) |
| 13 | H-LP LH-H | 10 | Faro izquierdo (luz de carretera) |
| 14 | H-LP RH-H | 10 | Faro derecho (luz de carretera) |
| 15 | TAIL | 10 | Luces traseras;
Luces de estacionamiento; Iluminación de la matrícula; Iluminación interior. |
| 16 | GAUGE | 10 | Indicadores y medidores;
Indicadores de recordatorio de servicio (excepto señales de advertencia de descarga y puertas abiertas); Luces de marcha atrás; Sistema de aire acondicionado; Elevalunas eléctricos; Desempañador de la luneta trasera; Bloqueo central del diferencial; Transmisión automática con control electrónico. |
| 17 | TURN | 7,5 | Activa las luces de señalización |
| 18 | CIG & RAD | 15 | Encendedor de cigarrillos;
Reloj; Sistema de audio del coche; Espejos retrovisores eléctricos. |
| 19 | DEF-I / UP | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 20 | IGN | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Luz de advertencia de descarga. |
| 21 | ECU-IG | 7,5 | Sistema antibloqueo;
Transmisión automática con control electrónico. |
| 22 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 23 | SRS | 7,5 | Sistema de airbag SRS |
| 24 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 25 | STOP | 10 | Luces de freno |
| 26 | A / C | 7,5 | Sistema de aire acondicionado |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 27 | PRINCIPAL n.º 1 | 30 | Sistema de arranque;
Faros. |
| 28 | VENTILADOR RDI | 30 | Ventilador de refrigeración eléctrico |
| 29 | VENTILADOR CDS | 30 | Ventilador de refrigeración eléctrico |
| 30 | ALIMENTACIÓN | 30 | Elevalunas eléctricos;
Sistema de cierre centralizado eléctrico. |
| 31 | DEF | 30 | Desempañador de la luneta trasera |
| 32 | AM 1 | 40 | Fusibles “CIG & RAD”, “WIPER”, “GAUGE”,
“ECU-IG”, “TURN”, “TAIL”, “PANEL”. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 33 | PRINCIPAL | 80 | Fusibles “AM 2”, “HAZ-HORN”, “EFI”,
“DOME”, “RADIO”, “ALT-S” |
| 34 | ALT | 100 | Luces traseras;
Fusibles “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP”, “DEF”. |
| 35 | HTR | 50 | Sistema de aire acondicionado |
| 36 | ABS | 60 | Sistema de prevención de bloqueo de ruedas |
Toyota RAV4 XA10 (1998-1999) – esquema de fusibles
Año de fabricación: 1998, 1999.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota RAV4 XA10 (1998-1999) es el fusible 17 y 23 en la caja de fusibles del panel de instrumentos.

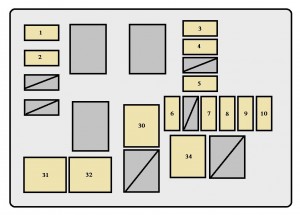

Compartimento del motor

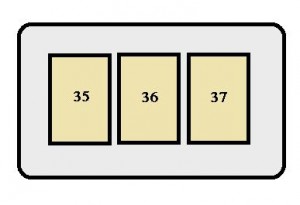

Compartimento del motor

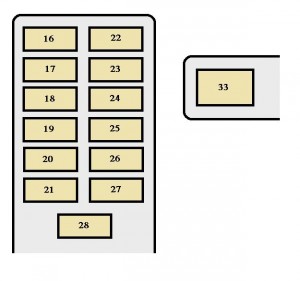

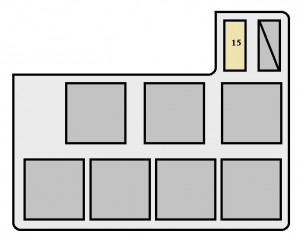

Panel de instrumentos

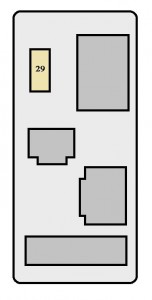

Panel lateral de protección para pasajeros
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | H- LP (RH) | 15 | Faro derecho |
| 2 | H- LP (LH) | 15 | Faro izquierdo |
| 3 | SPARE | 10 | Fusible de repuesto |
| 4 | SPARE | 15 | Fusible de repuesto |
| 5 | AM2 | 5 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Sistema de arranque; Luz de descarga. |
| 6 | ALT- S | 5 | Sistema de carga |
| 7 | HAZ | 10 | Luces de emergencia |
| 8 | EFI | 20 | Inyección de combustible multipunto;
Inyección de combustible secuencial multipunto. |
| 15 | |||
| 9 | DOME | 15 | Iluminación interior;
Iluminación personal; Reloj; Sistema de luces diurnas; Indicadores y medidores; Sistema de audio del coche. |
| 10 | IGN | 20 | Sistema de carga |
| 11 | H- LP RH- H | 10 | Faro derecho (luz de cruce) |
| 12 | H- LP LH- H | 10 | Faro izquierdo (luz de cruce) |
| 13 | H- LP RH- L | 10 | Faro derecho (luz de carretera) |
| 14 | H- LP LH- L | 10 | Faro izquierdo (luz de carretera) |
| 15 | SEAT- HTR | 10 | Circuito ausente |
| 16 | PWR OUTLET | 15 | Toma de corriente |
| 17 | CIG | 15 | Encendedor de cigarrillos;
Reloj; Sistema de audio del coche; Espejos retrovisores eléctricos; Transmisión automática electrónica. |
| 18 | SRS- ACC | 10 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad. |
| 19 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 20 | ECU-IG | 10 | Transmisión automática electrónica;
Calefactor de la luneta trasera; Bloqueo central del diferencial; Techo solar eléctrico; Inyección de combustible multipunto; Inyección de combustible secuencial multipunto; Ventilador de refrigeración eléctrico; Sistema antibloqueo; Control de crucero. |
| 21 | TURN & GAUGE | 10 | Intermitentes;
Indicadores y medidores; Luces de marcha atrás; Indicadores de mantenimiento; Sistema de aire acondicionado; Sistema de luces diurnas. |
| 22 | STOP | 10 | Luces de freno;
Luz de freno elevada; Transmisión automática electrónica; Sistema antibloqueo. |
| 23 | TAIL | 15 | Indicadores y medidores;
Luces de advertencia; Encendedor de cigarrillos; Bloqueo central del diferencial; Reloj; Calefactor de la luneta trasera; Sistema de aire acondicionado; Transmisión automática electrónica; Sistema de audio del coche; Luces traseras; Iluminación de la matrícula; Luces de estacionamiento; Control de iluminación del panel de instrumentos; Luces de posición laterales. |
| 24 | OBD | 10 | Sistema de diagnóstico a bordo |
| 25 | SRS- B | 10 | Luz de advertencia del airbag SRS |
| 26 | HORN | 10 | Bocina |
| 27 | DEFOG | 20 | Calefactor de la luneta trasera |
| 28 | AM1 | 10 | Fusibles “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG”, “TURN & GAUGE”. |
| 29 | A / C | 10 | Sistema de aire acondicionado |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 30 | PRINCIPAL n.º 1 | 30 | Sistema de arranque,
Fusibles “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” y “H- LP LH-L ”. |
| 31 | VENTILADOR RDI | 30 | Ventilador de refrigeración eléctrico |
| 32 | VENTILADOR CDS | 30 | Ventilador de refrigeración eléctrico |
| 33 | PWR | 30 | Cierre centralizado eléctrico;
Techo solar eléctrico; Elevalunas eléctricos. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 34 | ABS | 50 | Sistema de prevención de bloqueo de ruedas |
| 35 | PRINCIPAL | 80 | Fusibles “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN n.º 1”, “AM2”, “EFI”. |
| 36 | ALT | 100 | Fusibles “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “HORN”, “OBD”, “SRS-B”, “PWR OUTLET”, “PWR” y “AM1”. |
| 37 | HTR | 50 | Aire acondicionado;
Fusible “A / C”. |
Toyota RAV4 XA10 (2000) – esquema de fusibles
Año de fabricación: 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota RAV4 XA10 (2000) es el fusible 16 y 22 en la caja de fusibles del panel de instrumentos.

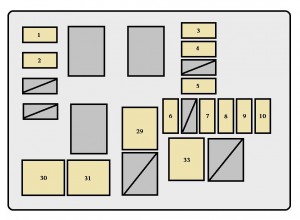

Compartimento del motor (sin sistema de luces diurnas)

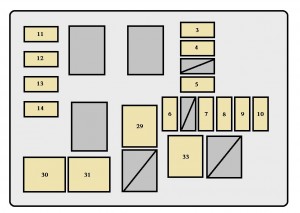

Compartimento del motor (con sistema de luces diurnas)

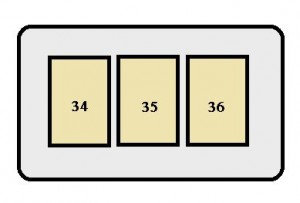

Compartimento del motor

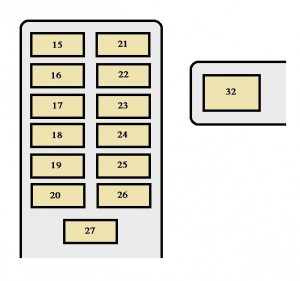

Panel de instrumentos

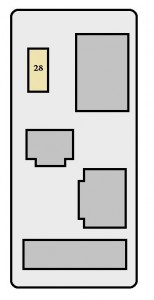

Panel lateral para pasajeros
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | H- LP (RH) | 15 | Faro derecho |
| 2 | H- LP (LH) | 15 | Faro izquierdo |
| 3 | SPARE | 10 | Fusible de repuesto |
| 4 | SPARE | 15 | Fusible de repuesto |
| 5 | AM2 | 5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Sistema de arranque; Luz de descarga. |
| 6 | ALT- S | 5 | Sistema de carga |
| 7 | HAZ | 10 | Luces de advertencia |
| 8 | EFI | 20 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 9 | DOME | 15 | Iluminación interior;
Iluminación personal; Reloj; Sistema de luces diurnas; Indicadores y medidores; Sistema de audio del coche. |
| 10 | IGN | 20 | Sistema de carga |
| 11 | H- LP RH- H | 10 | Faro derecho (luz de carretera) |
| 12 | H- LP LH- H | 10 | Faro izquierdo (luz de carretera) |
| 13 | H- LP RH- L | 10 | Faro derecho (luz de cruce) |
| 14 | H- LP LH- L | 10 | Faro izquierdo (luz de cruce) |
| 15 | PWR OUTLET | 10 | Toma de corriente |
| 16 | CIG | 15 | Encendedor de cigarrillos;
Reloj; Sistema de audio del coche; Espejos eléctricos; Transmisión automática controlada electrónicamente. |
| 17 | SRS- ACC | 10 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad. |
| 18 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas;
Limpiaparabrisas y lavaparabrisas trasero. |
| 19 | ECU-IG | 10 | Transmisión automática controlada electrónicamente;
Calefactor de la luneta trasera; Bloqueo central del diferencial; Techo eléctrico; Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Ventilador de refrigeración eléctrico; Sistema antibloqueo; Control de crucero. |
| 20 | TURN & GAUGE | 10 | Intermitentes;
Indicadores y medidores; Luces de marcha atrás; Indicadores de mantenimiento; Sistema de aire acondicionado; Sistema de luces diurnas. |
| 21 | STOP | 10 | Luces de freno;
Luz de freno elevada; Transmisión automática controlada electrónicamente; Sistema antibloqueo. |
| 22 | TAIL | 15 | Indicadores y medidores;
Luces de emergencia; Encendedor de cigarrillos; Bloqueo central del diferencial; Reloj; Calefactor de la luneta trasera; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de audio del coche; Luces traseras; Iluminación de la matrícula; Luces de estacionamiento; Control de iluminación del panel de instrumentos; Luces de posición laterales. |
| 23 | OBD | 10 | Sistema de diagnóstico a bordo |
| 24 | SRS- B | 10 | Luz de advertencia del airbag SRS |
| 25 | HORN | 10 | Bocina |
| 27 | AM1 | 10 | Fusibles “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG” y “TURN & GAUGE”. |
| 28 | A / C | 10 | Sistema de aire acondicionado |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 29 | PRINCIPAL n.º 1 | 30 | Sistema de arranque;
Fusibles “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” y “H- LP LH-L”. |
| 30 | VENTILADOR CDS | 30 | Ventilador de refrigeración eléctrico |
| 31 | VENTILADOR RDI | 30 | Ventilador de refrigeración eléctrico |
| 32 | PWR | 30 | Cierre centralizado eléctrico;
Techo eléctrico; Elevalunas eléctricos. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 33 | ABS | 50 | Sistema de prevención de bloqueo de ruedas |
| 34 | PRINCIPAL | 80 | Fusibles “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN n.º 1”, “AM2”, “EFI”. |
| 35 | ALT | 100 | Fusibles “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “HORN”, “OBD”, “SRS-B”, “PWR OUTLET”, “PWR” y “AM1”. |
| 36 | HTR | 50 | Aire acondicionado;
Fusible “A / C”. |
Acerca del Toyota RAV4 XA10 (1994-2000)
El Toyota RAV4 XA10, fabricado entre 1994 y 2000, fue el primer modelo de la popular serie de SUV compactos de Toyota. Este modelo era conocido por su fiabilidad y versatilidad, lo que lo hacía ideal tanto para la conducción urbana como para la todoterreno. El RAV4 XA10 ofrecía varias opciones de motor, incluyendo un motor de gasolina de 2.0 litros con una potencia de alrededor de 120 caballos. El vehículo estaba disponible con tracción delantera o tracción a las cuatro ruedas, lo que aumentaba sus capacidades en diversas condiciones de conducción. El interior era espacioso y práctico, con la opción de abatir los asientos traseros para aumentar el espacio de carga.
Esquema de la caja de fusibles del Toyota RAV4 XA10
Esta página muestra el esquema de la caja de fusibles para el modelo Toyota RAV4 XA10, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente debajo del panel de instrumentos. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.
