Toyota Aygo AB40 (2014-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Aygo AB40 (2014–2021), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Aygo AB40 – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Aygo AB40 es el fusible 11 en la caja de fusibles del salpicadero.

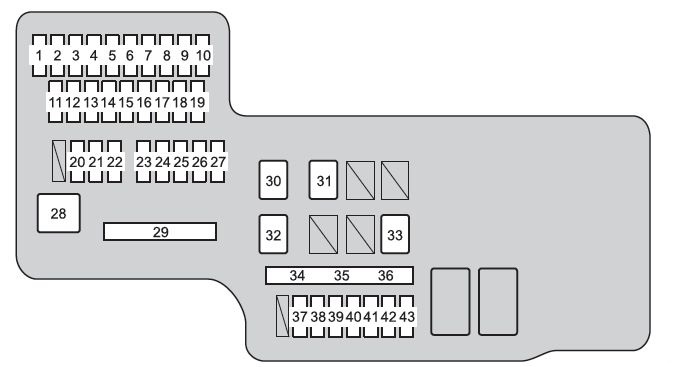

Compartimento del motor
| Fusible | Amp[A] | Descripción | |
| 1 | H-LP RH-LO | 10 | Faro derecho (luz de cruce) |
| 2 | H-LP LH-LO | 10 | Faro izquierdo (luz de cruce);
Ajuste manual de la orientación de los faros. |
| 3 | H-LP RH-HI | 7,5 | Faro derecho (luz de carretera) |
| 4 | H-LP LH-HI | 7,5 | Faro izquierdo (luz de carretera);
Intermitentes e indicadores. |
| 5 | EFI NO.3*1 | 15 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 6 | EFI NO.4*1 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 7 | EFI NO.5*1 | 15 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 8 | RDI NO.2*1 | 7,5 | Ventilador de refrigeración eléctrico |
| 9 | A / C COMP | 7,5 | Sistema de aire acondicionado |
| 10 | IG2 NO.3*2 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Luces de freno; Luz de freno superior. |
| 11 | DOME | 5 | Iluminación interior;
Iluminación del maletero. |
| 12 | HAZ | 10 | Intermitentes;
Luces de emergencia; Intermitentes e indicadores. |
| 13 | HORN | 10 | Bocina |
| 14 | D / C CUT | 30 | ECU-B n.º 1, ECU-B n.º 2, ECU-B n.º 3 |
| 15 | ECU-B NO.4*2 | 7,5 | Transmisión manual multimodo |
| 16 | AM2 NO.2 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 17 | AM2 NO.3 | 7,5 | Sistema de entrada y arranque inteligente |
| 18 | ICS * 2 | 7,5 | Sistema de carga |
| 19 | EFI-MAIN * 1 | 25 | EFI N.º 3, EFI N.º 4,
EFI N.º 5, RDI N.º 2. |
| 20 | ST | 30 | Sistema de arranque |
| 21 | STRG LOCK | 7,5 | Sistema de bloqueo de la dirección |
| 22 | H-LP-MAIN | 25 | H-LP RH-LO, H-LP LH-LO,
H-LP RH-HI, H-LP LH-HI. |
| 23 | WIPER-S*2 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 24 | STA | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de arranque; Transmisión manual multimodo; Sistema Stop & Start. |
| 25 | ECU-B N.º 3 | 15 | Sistema de audio, sistema de entrada y arranque inteligente |
| 26 | ECU-B N.º 1 | 7,5 | Odómetro e indicadores |
| 27 | ECU-B N.º 2 | 7,5 | Sistema de control de estabilidad del vehículo |
| 28 | J / B | 60 | Caja de fusibles del salpicadero |
| 29 | ALT * 2 | 125 | DEF, S / HTR Z / P, S / HTR Z / L,
CANVAS TOP, ABS n.º 1, ABS n.º 2, RDI n.º 1, FOG FR, DRL. |
| 30 | AMT * 3 | 50 | Transmisión manual multimodo |
| BBC * 4 | 40 | Sistema Stop & Start | |
| 31 | EPS | 50 | Sistema de dirección asistida eléctrica |
| 32 | RDI N.º 1 | 50 * 1 | Ventilador de refrigeración eléctrico |
| 30 * 5 | |||
| 40 * 5 | |||
| 33 | ABS N.º 1 | 50 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo. |
| 34 | SPARE | 10 | Fusible de repuesto |
| 35 | SPARE | 20 | Fusible de repuesto |
| 36 | SPARE | 30 | Fusible de repuesto |
| 37 | DEF | 20 | Desempañador de la luneta trasera;
Desempañador del espejo exterior. |
| 38 | ABS N.º 2 | 30 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo. |
| 39 | FOG FR | 7,5 | Faros antiniebla delanteros;
Intermitentes e indicadores. |
| 40 | DRL | 7,5 | Luces de circulación diurna |
| 41 | S / HTR Z / P | 15 | Calefactores de asientos (lado derecho) |
| 42 | CANVAS TOP | 20 | Techo blando plegable |
| 43 | S / HTR Z / L | 15 | Calefactores de asientos (lado izquierdo) |
| * 1: Motor HM01 * 2: Motor 1KR * 3: Vehículos con transmisión manual multimodo * 4: Vehículos con sistema Stop & Start * 5: Reemplazar el fusible por uno idéntico al original |
|||
Caja de fusibles
Caja de fusibles del compartimento del motor
| Número | Relé |
|---|---|
| R1 | Faro (H-LP) |
| R2 | Desde mayo de 2015: luz de freno (STOP LP) |
| R3 | Atenuador (DIM) |
| R4 | Normal: ventilador de refrigeración eléctrico (FAN NO.1) |
| R5 | Transmisión manual multimodo (MMT) |
| R6 | Faro antiniebla delantero (FR FOG) |
| R7 | Bocina |
| R8 | Sistema de luces de circulación diurna (DRL) |
| R9 | Embrague del compresor del aire acondicionado (MG CLUTCH) |
| R10 | Tropical: ventilador de refrigeración eléctrico (FAN NO.1) |

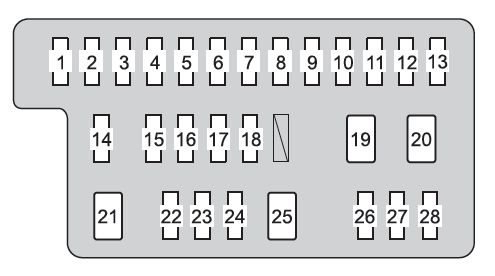

Salpicadero del lado del conductor
| Fusible | Amperios [A] | Descripción | |
| 1 | IG1 NO.2 | 5 | Iluminación de marcha atrás;
Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Sistema de audio; Sistema de control de estabilidad del vehículo. |
| 2 | WASHER | 15 | Boquilla pulverizadora del parabrisas;
Boquilla pulverizadora de la luneta trasera. |
| 3 | ECU-IG NO.1 | 5 | ECU principal de la carrocería;
Indicadores y medidores; Sistema de aire acondicionado; Desempañador de la luneta trasera; Desempañadores del espejo exterior; Calefacción de asientos; Sistema de audio Sistema PCS. |
| 4 | ECU-IG NO.2 | 5 | Sistema de dirección asistida eléctrica;
Sistema Stop & Start. |
| 5 | WIPER RR | 15 | Limpiaparabrisas trasero |
| 6 | IG1 NO.1 | 5 | Ventilador de refrigeración eléctrico;
Sistema antibloqueo; Sistema de control de estabilidad del vehículo. |
| 7 | WIPER | 25 | Limpiaparabrisas delantero |
| 8 | MIR HTR | 10 | Desempañadores del espejo exterior |
| 9 | P / OUTLET | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 10 | ECU-ACC | 7,5 | Espejos exteriores;
Sistema de audio; Sistema Stop & Start; Indicadores y medidores. |
| 11 | IG2 NO.2 | 5 | Sistema de bloqueo de la dirección;
Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Transmisión manual multimodo. |
| 12 | A/BAG | 7,5 | Sistema de airbags SRS |
| 13 | METER | 5 | Odómetro e indicadores;
Sistema Stop & Start. |
| 14 | IG2 NO.1 | 15 * 1 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de inyección de combustible; Luces de freno. |
| 7,5 * 2 | |||
| 15 | EFI N.º 1 | 7,5 * 1 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema Stop & Start. |
| 10 * 2 | |||
| 16 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 17 | STOP | 10 | Luces de freno;
Luz de freno superior; Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Sistema antibloqueo; Sistema de control de estabilidad del vehículo; Transmisión manual multimodo; Sistema de entrada y arranque inteligente. |
| 18 | TAIL | 10 | Luces de posición;
Iluminación de la matrícula; Faro antiniebla trasero; Faros antiniebla delanteros; Luces traseras; Retroiluminación de los interruptores; Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Indicadores y medidores; Sistema de audio. |
| 19 | HTR | 40 | Sistema de aire acondicionado |
| 20 | AM1 | 40 | HTR, OBD, A / C, TAIL, FOG RR, STOP,
P / W, PUERTA F / L, PUERTA F / R |
| 21 | AM2 N.º 1 | 30 | EFI N.º 2, EFI-PRINCIPAL, D / L |
| 22 | EFI N.º 2*1 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 23 | EFI-PRINCIPAL * 1 | 20 | EFI n.º 1;
Inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Bomba de combustible. |
| 24 | D / L | 25 | Unidad de control principal;
Sistema de cierre de puertas. |
| 25 | P / W | 30 | Elevalunas eléctricos |
| 26 | PUERTA F/R*3 | 25 | Elevalunas eléctricos |
| PUERTA F/L*4 | |||
| 27 | A / C | 10 | Sistema de aire acondicionado |
| 28 | FOG RR | 5 | Faro antiniebla trasero |
| * 1: Motor 1KR * 2: Motor HM01 * 3: Vehículos con volante a la izquierda * 4: Vehículos con volante a la derecha |
|||
Caja de fusibles
| Número | Relé |
|---|---|
| R1 | Encendido (IG1) |
| R2 | sin sistema Entry & Start: Arranque (ST CUT) con sistema Entry & Start: Encendido (IG2) |
| R3 | Luces traseras (TAIL) |
| R4 | Desempañador de la luneta trasera (RR DEF) |
Acerca del Toyota Aygo AB40 (2014-2021)
El Toyota Aygo AB40, fabricado entre 2014 y 2021, es un vehículo urbano compacto que ganó popularidad gracias a su diseño moderno y su eficiente consumo de combustible. Este modelo está equipado con un motor de gasolina de 1.0 litros, que proporciona suficiente potencia para la conducción urbana. El Aygo es conocido por su fiabilidad y bajos costes de funcionamiento, lo que lo convierte en una opción ideal para conductores jóvenes y habitantes de la ciudad. El interior está diseñado con énfasis en la practicidad y la comodidad, ofreciendo suficiente espacio para pasajeros y equipaje.
Diagrama de la caja de fusibles del Toyota Aygo AB40
Esta página muestra el diagrama de la caja de fusibles del Toyota Aygo AB40, que es esencial para la identificación y el reemplazo de fusibles. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante disponer de información precisa sobre su disposición.
