Toyota Aygo AB10 (2005-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Aygo AB10 (2005–2014), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Aygo AB10 (2005-2011) – esquema de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Aygo AB10 (2005-2011) es el fusible 27 en el panel de fusibles del salpicadero (parte trasera).
Panel de fusibles en el compartimento del motor (parte superior)
Panel de fusibles en el compartimento del motor (parte trasera)
Panel de fusibles en el salpicadero (lado izquierdo)
Panel de fusibles en el salpicadero (lado derecho)

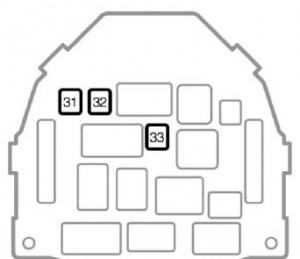

Panel de fusibles en el salpicadero (parte trasera)
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | H-LP RH (HI) | 10 (con sistema de luces diurnas) | Faros derechos |
| 2 | H-LP LH (HI) | 10 (con sistema de luces diurnas) | Faros;
Intermitentes e indicadores del lado izquierdo. |
| 3 | H − LP RH (LO) | 10 (con sistema de luces diurnas) | Faros derechos |
| 4 | H − LP LH (LO) | 10 (con sistema de luces diurnas) | Faros, intermitentes e indicadores del lado izquierdo |
| 5 | DIMMER | 20 (con sistema de luces diurnas) | Fusibles “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Sistema de luces diurnas. |
| H − LP LH | 10 (sin sistema de luces diurnas) | Faros izquierdos | |
| 6 | ABS NR 2 | 25 (sin sistema de control de estabilidad del vehículo) | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
| VSC NR 2 | 30 (con sistema de control de estabilidad del vehículo) | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
|
| 7 | AM2 | 30 | Sistema de arranque, fusibles “IG1”, “IG2”, “STA” |
| 8 | HAZARD | 10 | Intermitentes, luces de emergencia;
Intermitentes e indicadores. |
| 9 | H − LP RH | 10 (sin sistema de luces diurnas) | Faros derechos |
| 10 | DOME | 15 | Intermitentes e indicadores;
Iluminación interior; Sistema de audio; Tacómetro. |
| 11 | EFI | 15 | Ventilador eléctrico de refrigeración;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 12 | HORN | 10 | Bocina |
| 13 | SPARE | 7,5 | Fusible de repuesto |
| 14 | SPARE | 10 | Fusible de repuesto |
| 15 | SPARE | 15 | Fusible de repuesto |
| 16 | STA | 7,5 | Transmisión manual multietapa;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 17 | EFI NO.2 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Transmisión manual multietapa. |
| 18 | STOP | 10 | Luces de freno;
Luz de freno elevada; Sistema antibloqueo; Transmisión manual multietapa. |
| 19 | D / L | 25 | Sistema de cierre de puertas;
Sistema de control remoto inalámbrico. |
| 20 | DEF | 20 | Desempañador de la ventana trasera |
| 21 | TAIL | 7,5 | Sistema de luces diurnas;
Luces traseras; Iluminación de la matrícula; Luces de posición; Sistema de control de nivel de los faros; Iluminación del salpicadero. |
| 22 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 23 | ECU − B | 7,5 | Transmisión manual multifunción;
Sistema de luces diurnas; Sistema de control de estabilidad del vehículo; Indicadores y medidores; Luz antiniebla trasera. |
| 24 | ECU-IG | 7,5 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo; Dirección asistida eléctrica; Ventilador de refrigeración eléctrico. |
| 25 | BACK UP | 10 | Luces de marcha atrás;
Cierre eléctrico; Sistema de control remoto inalámbrico; Elevalunas eléctricos; Desempañador de la ventana trasera; Velocímetro; Sistema de aire acondicionado; Sistema de calefacción. |
| 26 | WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 27 | ACC | 15 | Toma de corriente;
Sistema de audio. |
| 28 | IG1 | 7,5 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero; Sistema antibloqueo; Dirección asistida eléctrica; Ventilador de refrigeración eléctrico; Luces de marcha atrás; Cierre eléctrico de puertas; Sistema de control remoto inalámbrico; Elevalunas eléctricos; Desempañador de la ventana trasera; Velocímetro; Sistema de aire acondicionado; Sistema de calefacción. |
| 29 | IG2 | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de airbags SRS; Indicadores y medidores; Sistema de luces diurnas; Transmisión manual multietapa. |
| 30 | A/C | 7,5 | Aire acondicionado;
Calefactor eléctrico. |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 31 | AM1 | 40 | Fusibles “ACC”, “WIP”,
“ECU-IG”, “BACK UP” |
| 32 | PWR | 30 | Elevalunas eléctricos |
| 33 | HTR | 40 | Sistema de calefacción;
Aire acondicionado; Fusible “A / C”. |
| 34 | AMT | 50 | Transmisión manual multietapa |
| 35 | RADIADOR | 30 * | Ventilador eléctrico de refrigeración |
| 40 * | |||
| 36 | ABS Nº1 | 40 (sin sistema de control de estabilidad del vehículo) | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
| VSC Nº1 | 50 (con sistema de control de estabilidad del vehículo) | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
|
| 37 | EMPS | 50 | Sistema eléctrico
de dirección asistida. |
| ∗: Reemplazar el fusible por uno idéntico al original | |||
Fusible (tipo C)
| Fusible | Clasificación en amperios [A] | Descripción | |
| 38 | ALTERNADOR | 120 | Sistema de carga, “EPS”, “ABS (sin sistema de control de estabilidad del vehículo)”,
“VSC (sistema de control de estabilidad del vehículo)”, “RADIADOR”, “AM1”, “HTR”, “PWR”, “D / L” Fusibles, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
Toyota Aygo AB10 (2012-2014) – esquema de fusibles
Año de fabricación: 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Aygo AB10 (2012-2014) es el fusible 4 en la caja de fusibles del habitáculo en el salpicadero (lado derecho).
Caja de fusibles en el compartimento del motor (lado superior)
| Nº | Amperios [A] | Descripción | |
| 1 | DRL | 5 | Luces diurnas |
| 2 | FOG FR | 20 | Faros antiniebla delanteros |
| 3 | H-LP LH | 10 | Faros izquierdos |
| 4 | H-LP RH | 10 | Faros derechos |
| 5 | STA | 7,5 | Transmisión manual multimodo;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 6 | EFI NO.2 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Transmisión manual multimodo. |
| 7 | MET | 5 | Odómetro e indicadores |
| 8 | SUB-LP | 30 | Fusibles DRL;
FOG FR. |
| 9 | ABS NO.2*1 | 25 | Sistema de prevención de bloqueo de ruedas |
| VSC NO.2*2 | 30 | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
|
| 10 | AM2 | 30 | Sistema de arranque;
Fusibles IG1, IG2, STA. |
| 11 | HAZARD | 10 | Intermitentes;
Luces de emergencia; Intermitentes e indicadores. |
| 12 | H-LP PRINCIPAL | 20 | Fusibles H-LP Izq, H-LP Der |
| 13 | DOME | 15 | Intermitentes e instrumentos de medición;
Iluminación interior; Sistema de audio; Odómetro. |
| 14 | EFI | 15 | Ventilador eléctrico de refrigeración;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 15 | HORN | 10 | Bocina |
| 16 | SPARE | 7,5 | Fusible de repuesto |
| 17 | SPARE | 10 | Fusible de repuesto |
| 18 | SPARE | 15 | Fusible de repuesto |
| 19 | AMT | 50 | Transmisión manual multimodo |
| 20 | RADIADOR | 30 A * 3 | Ventilador eléctrico de refrigeración |
| 40 A * 3 | |||
| 21 | ABS * 1 | 40 | Sistema de prevención de bloqueo de ruedas |
| VSC * 2 | 50 | Sistema antibloqueo y
sistema de control de estabilidad del vehículo. |
|
| 22 | EMPS | 50 | Sistema de dirección asistida eléctrica |
* 1: Vehículos sin sistema VSC
* 2: Vehículos con sistema VSC
* 3: Reemplazar el fusible por uno idéntico al original
Caja de fusibles en el compartimento del motor (trasera)
| Nº | Amperios [A] | Descripción | |
| 1 | ALTERNADOR | 120 | Sistema de carga,
EMPS, ABS, VSC, RADIADOR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, fusibles ECU-B. |
Panel de fusibles en la zona de pasajeros (salpicadero – lado derecho)
| Número | Amperios [A] | Descripción | |
| 1 | STOP | 10 | Luces de freno;
Luz de freno elevada; Sistema antibloqueo; Transmisión manual multimodo. |
| 2 | D/L | 25 | Sistema de cierre eléctrico;
Sistema de control remoto inalámbrico. |
| 3 | DEF | 20 | Desempañador de la ventana trasera |
| 4 | TAIL | 7,5 | Sistema de luces diurnas;
Luces traseras; Iluminación de la matrícula; Luces de posición; Sistema de control de nivel de los faros; Iluminación del salpicadero. |
| 5 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 6 | ECU-B | 7,5 | Transmisión manual multimodo;
Sistema de luces diurnas; Sistema de control de estabilidad del vehículo; Indicadores y medidores; Luz de freno trasera. |
Panel de fusibles en la zona de pasajeros (salpicadero – lado derecho)
| Número | Amperios [A] | Descripción | |
| 1 | ECU-IG | 7,5 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo; Dirección asistida eléctrica; Ventilador eléctrico de refrigeración. |
| 2 | BACK UP | 10 | Luces de marcha atrás;
Sistema de cierre eléctrico; Control remoto inalámbrico; Elevalunas eléctricos; Desempañador de la ventana trasera; Odómetro; Sistema de aire acondicionado; Sistema de calefacción. |
| 3 | WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 4 | ACC | 15 | Toma de corriente;
Encendedor de cigarrillos; Sistema de audio. |
| 5 | IG1 | 7,5 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero; Sistema antibloqueo; Dirección asistida eléctrica; Ventilador eléctrico de refrigeración; Luces de marcha atrás; Sistema de cierre eléctrico; Control remoto inalámbrico; Elevalunas eléctricos; Desempañador de la ventana trasera; Odómetro; Aire acondicionado; Calefacción. |
| 6 | IG2 | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de airbags SRS; Indicadores y medidores; Sistema de luces diurnas; Transmisión manual multimodo. |
| 7 | A/C | 7,5 | Aire acondicionado;
Calefacción eléctrica. |

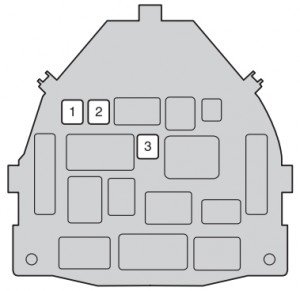

Panel de fusibles en la zona de pasajeros (salpicadero – trasera)
| Número | Amperios [A] | Descripción | |
| 1 | AM1 | 40 | Fusibles ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Elevalunas eléctricos |
| 3 | HTR | 40 | Sistema de calefacción,
Sistema de aire acondicionado, Fusible del aire acondicionado. |
Acerca del Toyota Aygo AB10 (2005-2014)
El Toyota Aygo AB10, fabricado entre 2005 y 2014, es un vehículo urbano compacto que ganó popularidad gracias a su fiabilidad y eficiencia. Este modelo es el resultado de una colaboración entre Toyota, Peugeot y Citroën, con las tres marcas ofreciendo vehículos similares con ligeras diferencias de diseño. El Aygo está equipado con un motor de gasolina de 1.0 litros, que proporciona suficiente potencia para la conducción urbana y, al mismo tiempo, mantiene un bajo consumo de combustible. El vehículo es conocido por su tamaño compacto, lo que facilita el estacionamiento y la maniobra en las estrechas calles de la ciudad.
Esquema de la caja de fusibles del Toyota Aygo AB10
Esta página muestra el esquema de la caja de fusibles del Toyota Aygo AB10, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores en amperios y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor en amperios para evitar daños en los componentes eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y la funcionalidad del sistema eléctrico de su vehículo.
