Toyota Auris E160, E170 y E180 (2013-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Auris E160 / E170 / E180 (2013–2019), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Auris E160, E170 y E180 – esquema de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Auris Touring Sports (2013-2016) es el fusible 1 y 17 en la caja de fusibles del habitáculo.

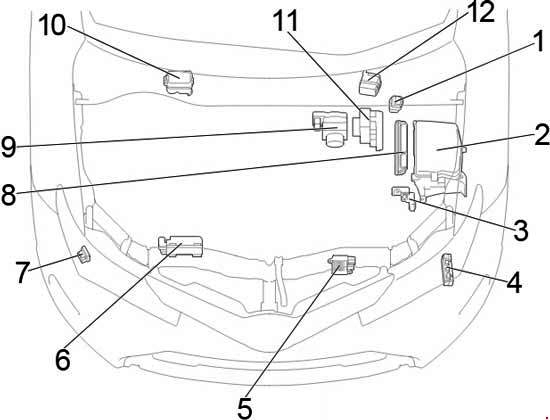

Compartimento del motor
Disposición
Descripción
- Relé de bujía de precalentamiento
- Caja de fusibles y relés
- Unidad de control del generador
- Unidad de control de las bujías de precalentamiento
- Unidad de control del ventilador de refrigeración
- Unidad de control del inyector
- Relé de limpiaparabrisas de faros
- Unidad de control del motor
- Unidad de control de frenos (MMT)
- Caja de fusibles de relés (LHD)
- Unidad de control de frenos
- Caja de fusibles de relés (RHD)
Caja de fusibles y relés

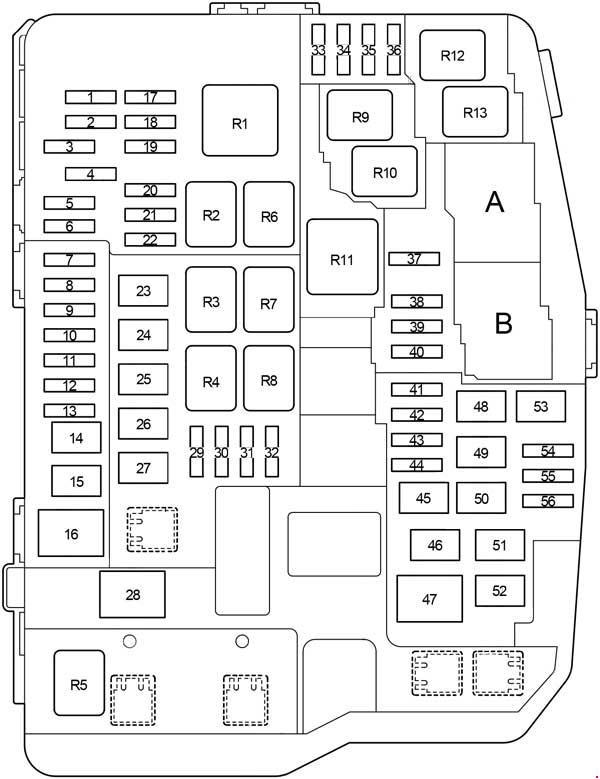

Tipo 1
Descripción
| 1 | 10A – Aire acondicionado;
Control de ventanas; Sistema de acceso y arranque inteligente; Espejos; Panel de instrumentos. |
| 2 | 5A – Dirección asistida eléctrica |
| 3 | 7,5A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de arranque; Fusible: “IG2”. |
| 4 | 30A D/C CUT – Fusibles: “DOME”, “ECU-B NO.1”, “RADIO” |
| 5 | 10A – Bocina;
Señal acústica |
| 6 | 20/25/30A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Fusibles “EFI NO.1”, “EFI NO.2”; Bomba de combustible. |
| 7 | 5A ICS / – Sistema de carga |
| 8 | 10A ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Mariposa de aceleración |
| 20A EDU – 1AD-FTV: Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
|
| 9 | 10A – Excepto 8NR-FTS:
Panel de instrumentos; Intermitentes. |
| 30A – 8NR-FTS: Sistema de arranque | |
| 10 | 15A IG2 – Panel de instrumentos;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Airbag. |
| 11 | 20A – 1AD-FTV: Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 15A – Gasolina: sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
|
| 10A – 1ND-TV, (Sedán (1AD-FTV): sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
|
| 20A – 8NR-FTS: sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
|
| 7,5A – 1NR-FE (desde abril de 2016): Sistema telemático | |
| 12 | 30A – Excepto 8NR-FTS: sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 7,5A – Sedán (1ZR-FE, 1ZR-FAE, 2ZR-FE): Sistema telemático | |
| 10A – Sedán (1ND-TV): sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
|
| 13 | 30A – Excepto 8NR-FTS: sistema de arranque |
| 10A – 8NR-FTS:
Panel de instrumentos; Intermitentes. |
|
| 14 | 30/40A – “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” – Faros |
| 15 | 30A VLVMATIC – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 16 | 80A EPS – Dirección asistida eléctrica |
| 17 | 10A – Sistema de control inalámbrico;
ECM de la carrocería; VSC; Sistema de acceso y arranque inteligente; Reloj. |
| 18 | 7,5A – Iluminación interior;
Iluminación de espejos individuales; Iluminación del maletero; Unidad de control de la carrocería. |
| 19 | 20A – Sistema de audio |
| 20 | 10A – Luces diurnas |
| 21 | 15A – Volante calefactable |
| 22 | 30A – ABS, VSC |
| 23 | 40A – Ventilador de refrigeración |
| 24 | – |
| 25 | 30/50A – Luneta trasera calefactable;
Espejos calefactables. |
| 26 | 50A – ABS, VSC |
| 27 | 50A – Aire acondicionado |
| 28 | 120/140A – Sistema de carga |
| 29 | 10A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 30 | 10/15A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 31 | 10/20A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 32 | 10A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Espejos calefactables. |
| 33 | 10 / 15A H-LP RH-LO – Luz de cruce derecha |
| 34 | 10 / 15A H-LP LH-LO – Luz de cruce izquierda |
| 35 | 7,5 / 10A H-LP RH-HI – Luz de carretera derecha |
| 36 | 7,5 / 10A H-LP LH-HI – Luz de carretera izquierda;
Panel de instrumentos. |
| 37 | 15/20A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | 15A – Sistema de audio |
| 42 | – |
| 43 | 20A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 44 | 20A – Bloqueo de dirección |
| 45 | 50A – Unidad de control de la transmisión |
| 46 | 40A – Sistema Start-Stop |
| 50A – Unidad de control de la transmisión | |
| 47 | 80A – Sistema de calefacción, bujías de incandescencia |
| 48 | 30A – Calefacción auxiliar |
| 49 | 30A – Calefacción auxiliar |
| 50 | 30A – Limpieza de faros |
| 51 | 30A – ABS, VSC |
| 52 | 30A – Ventilador de refrigeración |
| 53 | 30A – Calefacción auxiliar |
| 54 | – |
| 55 | 10A – Sistema antirrobo |
| 56 | 25A – Calefacción auxiliar |
| 20A – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Calefacción de la zona de reposo del limpiaparabrisas | |
| A | |
| 57 | 10A – 1ND-TV (desde mayo de 2015): Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 58 | – |
| B | |
| 57 | 15A – 1ND-TV (desde mayo de 2015): Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 58 | 15A – 1ND-TV (desde mayo de 2015): Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
Relés
| R1 | Dirección asistida eléctrica |
| R2 | Inyectores |
| Sedán (1ND-TV (desde abril de 2016):
Unidad de control del motor. |
|
| R3 | Motor de arranque |
| R4 | Luces diurnas |
| R5 | Señal acústica;
Bocina. |
| R6 | Ventilador de refrigeración |
| R7 | Unidad de control del motor (EFI-MAIN) |
| R8 | Encendido |
| R9 | Resistencia |
| R10 | Hatchback, familiar: Luz de freno |
| R11 | Faros |
| R12 | 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Bomba de combustible |
| 1AD-FTV: Unidad de control del motor (EDU) | |
| 1ND-TV, 8NR-FTS: Unidad de control del motor (EFI MAIN 2) | |
| R13 | Hatchback, familiar (1AD-FTV): Controlador del motor (EFI MAIN 2) |
| 1ND-TV: (TSS-C HTR) | |
| Sedán (antes de noviembre de 2016): Luz de freno | |
| Sedán (desde noviembre de 2016): | |
| A | |
| R14 | Sedán: Luneta trasera calefactable |
| R15 | 1ND-TV: (TSS-C HTR) |
| R16 | 1ND-TV: Luneta trasera calefactable |
| R17 | 1ND-TV (desde mayo de 2015): Luneta trasera calefactable |
| B | |
| R14 | Transmisión |
| 8NR-FTS): Ventilador de refrigeración principal | |
| R15 | 1AD-FTV): Ventilador de refrigeración |
| Sedán: – | |
| R16 | 1AD-FTV): Ventilador de refrigeración |
| Sedán (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):
Calefacción de la zona de reposo del limpiaparabrisas |
|
| R17 | 1. TV (desde mayo de 2015): – |

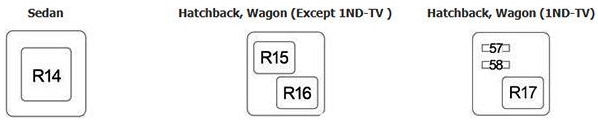

Elementos adicionales

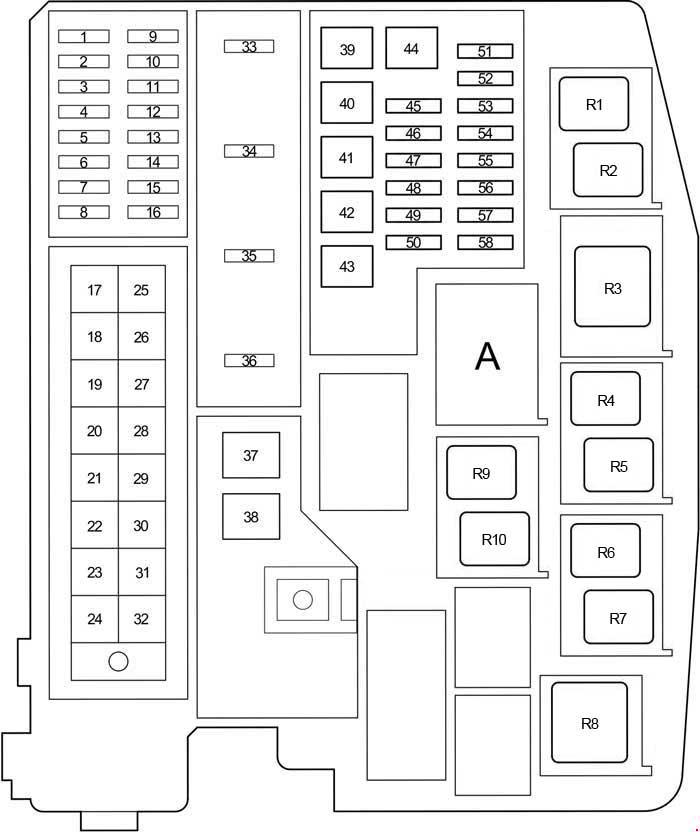

Tipo 2
Sección A
Descripción
| 1 | 7,5A – Iluminación del maletero;
Iluminación individual de los espejos; Iluminación de las puertas; Iluminación interior; Iluminación personal; Iluminación del espacio para los pies. |
| 2 | 20A – Sistema de audio;
Navegación; Sistema de asistencia al estacionamiento. |
| 3 | 10A — Panel de instrumentos;
Batería auxiliar; Sensor de posición de la transmisión; Doble cierre; Sistema de control inalámbrico; Sistema inteligente de acceso y arranque. |
| 4 | DCC |
| 5 | 10A – Sistema inteligente de acceso y arranque;
Aire acondicionado; Control de ventanas; Puerta de enlace de red. |
| 6 | 7,5A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | 20A – Bloqueo de dirección |
| 11 | – |
| 12 | 30A – Sistema de arranque |
| 13 | 5A – Sistema de carga |
| 14 | 10A – Intermitentes;
Luces de emergencia. |
| 15 | 5A – Dirección asistida eléctrica |
| 16 | 7,5A – Sistema de arranque |
| 17 | – |
| 18 | 50A – ABS, VSC |
| 19 | 30A – Ventilador de refrigeración |
| 20 | 40A – Ventilador de refrigeración |
| 21 | 30A H-LP CLN – Limpieza de faros |
| 22 | 120A DO IP J/B – Fusibles: “ECU-IG NR 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG” NO.3”, „SEAT HTR”, „AM1”, „DOOR”, „STOP”, „FR DRZ”, „POWER”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B” , „RR FOG”, „FR FOG”, „DEF”, „TAIL”, „SUNROOF”, „DRL” |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 50A – Fusibles: “HORN”, “IG2”, “FUEL PMP” |
| 27 | – |
| 28 | 50A – Calefacción de combustible |
| 29 | 50A EFI MAIN – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 30 | 80A EPS – Dirección asistida eléctrica |
| 31 | 80A – Sistema de calefacción;
Bujías de incandescencia. |
| 32 | – |
| 33 | 15A IG2 – Fusibles: “IGN”, “METER” |
| 34 | 15A – Señal acústica;
Sistema antivirus; Bocina. |
| 35 | 30A – Bomba de combustible |
| 36 | – |
| 37 | 30A H-LP MAIN – Fusible: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 38 | 40A – Sistema Start-Stop |
| 39 | 30A – Calefacción auxiliar |
| 40 | – |
| 41 | 30A – Calefacción auxiliar |
| 42 | 50A – Aire acondicionado, calefacción |
| 43 | 50A – Calefacción auxiliar |
| 44 | 30A – Luneta trasera calefactable;
Espejos calefactables. |
| 45 | 25A – Calefacción auxiliar |
| 46 | 30A – ABS, VSC |
| 47 | – |
| 48 | – |
| 49 | 10A – Luces diurnas |
| 50 | – |
| 51 | 10A H-LP LH LO – Luz de cruce izquierda |
| 52 | 10A H-LP RH LO – Luz de cruce derecha |
| 53 | 7,5A H-LP LH HI – Luz de carretera izquierda |
| 5A RDI EFI – Ventilador de refrigeración | |
| 54 | 7,5A H-LP RH HI – Luz de carretera derecha |
| 5A CDS EFI – Ventilador de refrigeración | |
| 55 | 7,5A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial, sistema Start-Stop. |
| 56 | 15A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 57 | 10A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial, espejos calefactables. |
| 58 | 20A – Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 59 | 5A – Ventilador de refrigeración |
| 60 | 5A – Ventilador de refrigeración |
| R1 | Ventilador de refrigeración |
| R2 | Ventilador de refrigeración |
| R3 | Dirección asistida eléctrica (EPS) |
| R4 | Luz de freno |
| R5 | Motor de arranque |
| R6 | Luneta trasera calefactable |
| R7 | Unidad de control del motor |
| R8 | Faros (H-LP) |
| R9 | Resistencia |
| R10 | Antes de noviembre de 2016:
Luces diurnas |
| Desde noviembre de 2016:
Ventilador de refrigeración |
|
| R11 | Antes de noviembre de 2016:
Ventilador de refrigeración |
| Desde noviembre de 2016:
Calefacción de combustible |

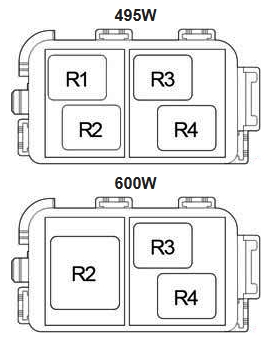

Caja de fusibles
Descripción
- R1 –
- R2 – Calefacción auxiliar (HTR SUB NO.1)
- R3 – Calefacción auxiliar (HTR SUB NO.2)
- R4 – Calefacción auxiliar (HTR SUB NO.3)
Habitáculo
Ubicación

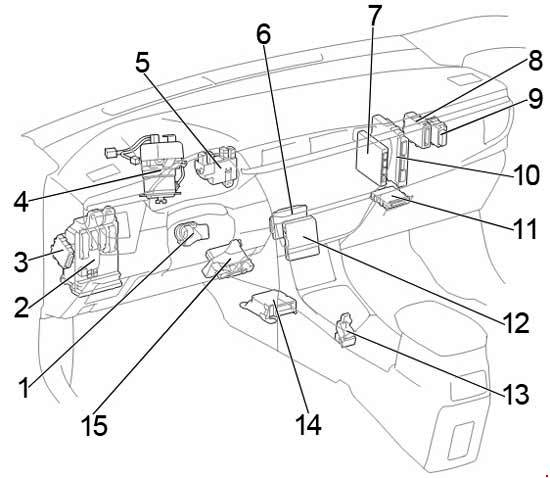

Volante a la izquierda (LHD)

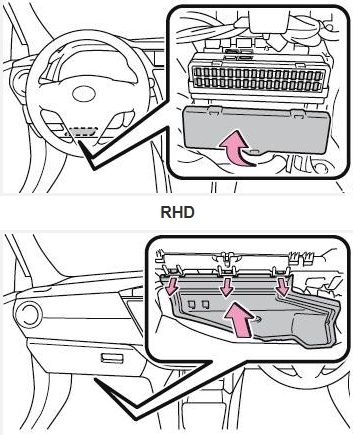

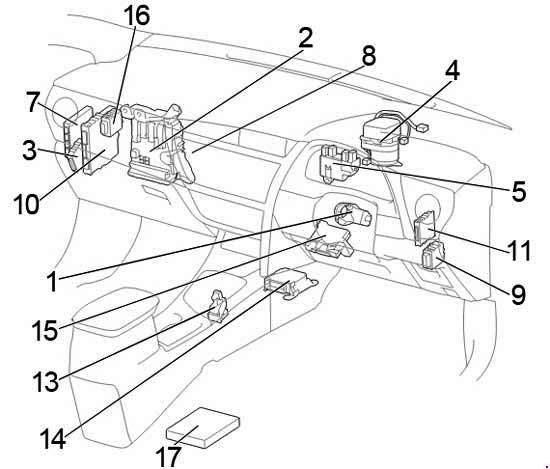

Volante a la derecha (RHD)
Descripción
- Actuador de bloqueo de dirección
- Caja de fusibles / ECM de la carrocería
- Unidad de control de iluminación activa
- Unidad de control de dirección asistida
- Caja de fusibles
- LHD: Unidad de control de control de crucero
- Unidad de control de la transmisión
- Bloqueo de la puerta de enlace de red
- Relé de limpiaparabrisas
- Unidad de control del sistema Start-Stop
- Unidad de control de Parktronic
- LHD (Corolla): Transceptor de teléfono
- Controlador de bloqueo de la palanca de cambios
- Unidad de control del airbag
- Amplificador de aire acondicionado
- RHD: Relé de doble cierre de puertas
- Hatchback, Familiar: Amplificador de audio
Caja de fusibles
Se encuentra debajo del panel de instrumentos a la izquierda.

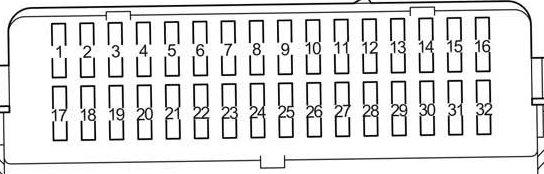

Descripción
| 1 | 15A – Toma de corriente;
Encendedor de cigarrillos |
| 2 | 7,5A – Conector de diagnóstico OBD |
| 3 | 7,5A – Luces de freno;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Luz de freno adicional; ABS; VSC; Bloqueo de la palanca de cambios. |
| 4 | 7,5A – Luz antiniebla trasera;
Panel de instrumentos. |
| 5 | 20A – Cierre centralizado |
| 6 | 20A – Techo solar |
| 7 | 7,5A – Luz antiniebla trasera;
Panel de instrumentos. |
| 8 | 5A – Fusible: “IG1 RLY”, “ACC RLY” |
| 9 | 10A – Desbloqueo del maletero |
| 10 | 20A – Control de ventanas |
| 11 | 20A – Control de ventanas del lado derecho |
| 12 | 20A – Control de ventanas del lado izquierdo |
| 13 | 15A – Limpiaparabrisas |
| 14 | 25A – Limpiaparabrisas y lavaparabrisas;
Sistema de carga. |
| 15 | 15A – Limpiaparabrisas trasero |
| 16 | 25A – Limpiaparabrisas delantero |
| 17 | 15A – Encendedor de cigarrillos |
| 18 | 7,5A – Espejos eléctricos;
ECM de la carrocería; Reloj; Sistema de audio. |
| 19 | 5A – Bloqueo de la palanca de cambios |
| 20 | 10A – Luz de posición;
Iluminación de la matrícula; Luz antiniebla trasera. |
| 21 | 7,5A – Interruptor de iluminación;
Iluminación del panel de instrumentos; Iluminación de la guantera; Unidad de control de la carrocería. |
| 22 | 5A – Sistema de carga |
| 23 | 7,5A – Ventilador de refrigeración;
AFS; Sistema de carga; ABS; VSC. |
| 24 | 7,5A – Luz de posición;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; AFS. |
| 25 | 7,5A – Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Espejo interior electrocrómico; Techo solar; Bloqueo de la palanca de cambios; Limpiaparabrisas de faros; AFS. |
| 26 | 7,5A – Aire acondicionado;
Luneta trasera calefactable. |
| 27 | 7,5A – ECM de la carrocería;
Indicador del cinturón de seguridad del pasajero delantero; Espejos eléctricos. |
| 28 | 5A – Dirección asistida eléctrica |
| 29 | 7,5A – Sistema inteligente de acceso y arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Bloqueo del sistema de dirección. |
| 30 | 15A – Asientos calefactables |
| 31 | 5A – Panel de instrumentos |
| 32 | 7,5A – Airbag |
Los fusibles adicionales pueden instalarse encima de la unidad de control.
Descripción
- 30A – Asientos calefactables
- –
- –
- 30A – Control de ventanas

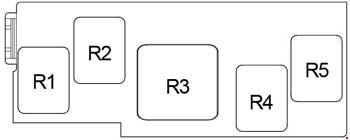

Caja de relés
Descripción
- R1 – Luz antiniebla trasera delantera
- R2 – Sistema antirrobo
- R3 –
- R4 – Toma de corriente
- R5 – Iluminación interior
Sobre Toyota Auris E160, E170 y E180 (2013-2019)
Los modelos Toyota Auris E160, E170 y E180, fabricados entre 2013 y 2019, representan vehículos fiables y prácticos de clase media, populares entre los conductores por su confort y eficiencia. Estos modelos son conocidos por su estética moderna e innovaciones tecnológicas que aumentan la comodidad y seguridad al conducir. El Toyota Auris ofrece diversas opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento equilibrado y ahorro de combustible. Gracias a su versatilidad y espacioso interior, el Toyota Auris es una opción ideal tanto para familias como para individuos que buscan un vehículo fiable y económico.
Esquema de la caja de fusibles del Toyota Auris E160, E170 y E180
Esta página muestra el esquema de la caja de fusibles para los modelos Toyota Auris E160, E170 y E180, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor o en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y funciones.
