Toyota Highlander XU20 (2000-2007) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Highlander XU20 (2000–2007), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Highlander XU20 (2000-2003) – diagrama de la caja de fusibles
Año de fabricación: 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU20 (2000-2003) es el fusible 23 en la caja de fusibles.

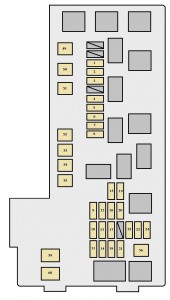

Compartimento del motor
Panel de instrumentos
Compartimento del motor (con luces diurnas)
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | STARTER | 7,5 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto. |
| 2 | ABS3 | 7,5 | Sistema de control de tracción del vehículo |
| 3 | HEAD LP RH LWR | 15 | Faro derecho (luz de cruce) |
| 4 | HEAD LP LH LWR | 15 | Faro izquierdo (luz de cruce) |
| 5 | A / F | 25 | Sensor de relación aire-combustible |
| 6 | ALT-S | 7,5 | Sistema de carga |
| 7 | TOWING | 20 | Luces del remolque |
| 8 | HORN | 10 | Bocina |
| 9 | SECURITY | 15 | Sistema antirrobo |
| 10 | HEAD LP RH UPR | 10 | Faro derecho (luz de carretera) |
| 11 | ECU − B | 7,5 | Sistema antirrobo;
Sistema de aire acondicionado; Sistema de control de tracción del vehículo; Intermitentes e indicadores; Sistema de control remoto inalámbrico; Cierre eléctrico de puertas. |
| 12 | EFI | 20 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Bomba de combustible; Sistema inmovilizador del motor. |
| 13 | DOOR LOCK | 25 | Sistema de cierre eléctrico;
Sistema antirrobo. |
| 14 | HEAD LP LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 15 | RADIO NO.1 | 25 | Sistema de audio del coche |
| 16 | DOME | 10 | Iluminación personal;
Iluminación interior; Iluminación del espejo de cortesía; Iluminación de encendido; Sistema de control remoto inalámbrico; Intermitentes e indicadores. |
| 17 | HAZARD | 15 | Luces de emergencia;
Iluminación del panel de instrumentos. |
| 18 | SPARE | 7,5 | Fusible de repuesto |
| 19 | SPARE | 15 | Fusible de repuesto |
| 20 | SPARE | 25 | Fusible de repuesto |
| 21 | IGN | 7,5 | Intermitentes e indicadores;
Sistema de airbag SRS. |
| 22 | RADIO NO.2 | 7,5 | Sistema de audio del coche |
| 23 | CIG | 15 | Encendedor de cigarrillos |
| 24 | D RR DOOR | 20 | Elevalunas eléctricos |
| 25 | PWR OUTLET | 15 | Toma de corriente |
| 26 | FR FOG | 10 | Faros antiniebla delanteros |
| 27 | SRS − IG | 15 | Sistema de airbag SRS |
| 28 | ECU-IG | 15 | Techo solar eléctrico;
Sistema antibloqueo; Sistema de control de tracción del vehículo; Sistema de bloqueo de la transmisión; Sistema de carga; Control de crucero; Luces de advertencia; Sistema de arranque. |
| 29 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas |
| 30 | P RR DOOR | 20 | Elevalunas eléctricos |
| 31 | P FR DOOR | 25 | Elevalunas eléctricos;
Iluminación adicional de la puerta; Sistema de cierre eléctrico. |
| 32 | S/ROOF | 20 | Techo solar eléctrico |
| 33 | HEATER | 15 | Sistema de aire acondicionado;
Ventilador de refrigeración eléctrico; Desempañador del espejo interior; Desempañador del espejo exterior; Indicadores y medidores. |
| 34 | IG1 | 7,5 | Luces de marcha atrás;
Sistema de control de tracción del vehículo; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible secuencial multipuerto; Calentadores de espejos exteriores; Sistema de cierre de puertas; Sistema de control remoto inalámbrico. |
| 35 | RR WIP | 15 | Limpiaparabrisas trasero |
| 36 | STOP | 20 | Luces de freno;
Luz de freno alta; Sistema antibloqueo; Sistema de control de tracción del vehículo; Sistema de bloqueo de la transmisión; Control de crucero; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible secuencial multipuerto. |
| 37 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 38 | SEAT HTR | 15 | Calentadores de asientos |
| 39 | IG2 | 15 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de carga; Sistema de arranque. |
| 40 | WASHER | 20 | Luz de advertencia de nivel bajo de líquido lavaparabrisas |
| 41 | RR FOG | 7,5 | Circuito ausente |
| 42 | FR DEF | 20 | Sistema de aire acondicionado;
Desempañadores de espejos exteriores. |
| 43 | D FR DOOR | 20 | Elevalunas eléctricos;
Iluminación adicional de la puerta. |
| 44 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Iluminación del panel de instrumentos; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 45 | PANEL | 7,5 | Iluminación del panel de instrumentos |
| 46 | DRL | 7,5 | Sistema de luces diurnas |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 47 | AM2 | 30 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de arranque. |
| 48 | ABS2 | 40 | Sistema antibloqueo;
Sistema de control de tracción del vehículo. |
| 49 | ABS1 | 40 | Sistema antibloqueo;
Sistema de control de tracción del vehículo. |
| 50 | HEATER | 50 | Sistema de aire acondicionado |
| 51 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 52 | RR DEF | 30 | Desempañadores de la ventana trasera |
| 53 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 54 | RDI | 50 | Circuito ausente |
| 55 | MAIN | 40 | Fusibles “HEAD LP RH LWR”, “HEAD LP LH LWR”,
“HEAD LP RH UPR” y “HEAD LP LH UPR” |
| 56 | AM1 | 40 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de arranque. |
| 57 | POWER | 30 | Ajuste eléctrico del asiento |
Fusible (tipo C)
| Fusible | Amp [A] | Descripción | |
| 58 | ALT | 140 | Fusibles “SEAT HTR”, “ABS1”, “ABS2”,
“RDI”, “CDS”, “RR DEF”, “HEATER”, “AM1”, “AM2”, “TAIL”, “PANEL”, “STOP”, “S / ROOF” y |
Toyota Highlander XU20 (2004-2007) – diagrama de la caja de fusibles
Año de fabricación: 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU20 (2000-2003) es el fusible 23 en la caja de fusibles
Compartimento del motor
Panel de instrumentos
Compartimento del motor (con sistema de luces diurnas)
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | A / F | 25 | Sensor de relación aire-combustible |
| 2 | CRT | 7,5 | Sistema de entretenimiento en los asientos traseros;
Sistema de navegación. |
| 3 | STARTER | 7,5 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto. |
| 4 | EFI NO.2 | 10 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto. |
| 5 | ETCS | 10 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto. |
| 6 | RR HTR | 15 | Sistema de aire acondicionado |
| 7 | HEAD LP RH LWR | 15 | Faro derecho (luz de cruce) |
| 8 | HEAD LP LH LWR | 15 | Faro izquierdo (luz de cruce) |
| 9 | ALT − S | 7,5 | Sistema de carga |
| 10 | POWER OUTLET2 | 20 | Toma de corriente |
| 11 | TOWING | 20 | Iluminación del remolque |
| 12 | HORN | 10 | Bocina |
| 13 | SECURITY | 15 | Sistema antirrobo |
| 14 | H − LP RH UPR | 10 | Faro derecho (luz de carretera) |
| 15 | ECU · B | 7,5 | Sistema antirrobo;
Sistema de aire acondicionado; Indicadores y medidores; Sistema de comunicación multiplex; Techo solar controlado electrónicamente. |
| 16 | EFI NO.1 | 20 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Bomba de combustible. |
| 17 | DOOR LOCK | 25 | Sistema de cierre eléctrico;
Sistema antirrobo. |
| 18 | H-LP LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 19 | RAD NO.1 | 25 | Sistema de audio del vehículo |
| 20 | DOME | 10 | Iluminación personal;
Iluminación interior; Iluminación de cortesía; Iluminación de encendido; Sistema de control remoto inalámbrico; Indicadores y medidores; Sistema de navegación. |
| 21 | HAZARD | 15 | Luces de emergencia;
Iluminación del panel de instrumentos; Iluminación del remolque. |
| 22 | SPARE | 7,5 | Fusible de repuesto |
| 23 | SPARE | 15 | Fusible de repuesto |
| 24 | SPARE | 25 | Fusible de repuesto |
| 25 | IGN | 10 | Intermitentes e indicadores;
Sistema de airbag SRS; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible secuencial multipuerto. |
| 26 | RAD NO.2 | 7,5 | Sistema de audio del coche;
Sistema de bloqueo de la transmisión; Sistema de navegación; Sistema de entretenimiento para los asientos traseros; Sistema de aire acondicionado; Sistema de comunicación multiplex. |
| 27 | CIG | 15 | Encendedor de cigarrillos |
| 28 | P RR DOOR | 20 | Elevalunas eléctricos |
| 29 | PWR OUTLET1 | 15 | Toma de corriente |
| 30 | FR FOG | 20 | Faros antiniebla delanteros |
| 31 | ECU-IG | 10 | Techo solar eléctrico;
Sistema antibloqueo; Sistema de control de estabilidad del vehículo; Sistema de bloqueo de la transmisión; Sistema de carga; Sistema de arranque. |
| 32 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas |
| 33 | D RR DOOR | 20 | Elevalunas eléctricos |
| 34 | D FR DOOR | 25 | Elevalunas eléctricos;
Iluminación adicional de la puerta; Sistema de cierre eléctrico. |
| 35 | S/ROOF | 20 | Techo solar eléctrico |
| 36 | HEATER | 10 | Sistema de aire acondicionado;
Ventilador de refrigeración eléctrico; Desempañador de la ventana trasera; Desempañador del espejo exterior; Intermitentes e indicadores. |
| 37 | IG1 | 7,5 | Iluminación de la luz de marcha atrás;
Sistema de control de estabilidad del vehículo; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible secuencial multipuerto; Calentadores de espejos exteriores; Sistema de cierre de puertas; Sistema de control remoto inalámbrico; Sistema de navegación; Sistema de comunicación multiplex. |
| 38 | RR WIP | 15 | Limpiaparabrisas trasero |
| 39 | STOP | 20 | Iluminación de las luces de freno;
Luz de freno alta; Sistema antibloqueo; Sistema de control de estabilidad del vehículo; Sistema de bloqueo de la transmisión; Iluminación del remolque; Sistema de comunicación multiplex; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible secuencial multipuerto. |
| 40 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 41 | SEAT HTR | 15 | Calentadores de asientos |
| 42 | IG2 | 15 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de carga; Sistema de arranque. |
| 43 | WASHER | 20 | Luz de advertencia de nivel bajo de líquido
para el lavaparabrisas. |
| 44 | FR DEF | 20 | Sistema de aire acondicionado;
Desempañadores de espejos exteriores. |
| 45 | P FR DOOR | 20 | Elevalunas eléctricos;
Iluminación adicional de la puerta; Sistema de comunicación multiplex. |
| 46 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Iluminación del panel de instrumentos; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 47 | PANEL | 7,5 | Iluminación del panel de instrumentos;
Iluminación del remolque. |
| 48 | DRL | 7,5 | Sistema de luces diurnas |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 49 | AM2 | 30 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de arranque. |
| 50 | ABS2 | 40 | Sistema antibloqueo;
Sistema de control de tracción del vehículo. |
| 51 | ABS1 | 40 | Sistema antibloqueo;
Sistema de control de tracción del vehículo. |
| 52 | HTR | 50 | Sistema de aire acondicionado |
| 53 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 54 | RR DEF | 30 | Desempañadores de la ventana trasera |
| 55 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 56 | MAIN | 40 | Fusibles “HEAD LP RH LWR”, “HEAD LP LH LWR”,
“HEAD LP RH UPR” y “HEAD LP LH UPR” |
| 57 | AM1 | 40 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial multipuerto; Sistema de arranque. |
| 58 | POWER | 30 | Asiento eléctrico |
Fusible (tipo C)
| Fusible | Amp [A] | Descripción | |
| 59 | ALT | 140 | “POWER”, “STOP”, “FR DEF”,
“FR FOG”, “OBD”, “TAIL”, “PANEL”, “S / DOOF”, “D FR DOOR”, “P FR DOOR”, “D RR DOOR”, “P RR DOOR” y “PWR OUTLET1”. |
| 60 | RDI | 50 | Ventiladores de refrigeración eléctricos |
Acerca del Toyota Highlander XU20 (2000-2007)
El Toyota Highlander XU20, fabricado entre 2000 y 2007, es un popular SUV que combina la comodidad de un coche de pasajeros con la amplitud y versatilidad de un SUV. Este modelo es conocido por su fiabilidad y confort, lo que lo hace ideal tanto para familias como para individuos que necesitan más espacio. El Highlander XU20 estaba disponible con varias motorizaciones, incluyendo motores de cuatro y seis cilindros, que ofrecían un rendimiento y eficiencia equilibrados. Gracias a sus capacidades y diseño, se convirtió en un vehículo popular tanto para viajes largos como para la conducción diaria en la ciudad.
Diagrama de la caja de fusibles del Toyota Highlander XU20
Esta página muestra el diagrama de la caja de fusibles para el modelo Toyota Highlander XU20, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del panel de instrumentos en el lado del conductor y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su disposición y funciones.
