Toyota Highlander XU40 (2007-2013) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Toyota Highlander XU40 (2007–2013), aprenderá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
Toyota Highlander XU40 (2007-2008) – diagrama de fusibles
Año de fabricación: 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU40 (2007-2008) es el fusible 6 en el diagrama de fusibles.
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la cubierta)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | SPARE | 7,5 | Fusible de repuesto |
| 2 | SPARE | 15 | Fusible de repuesto |
| 3 | SPARE | 25 | Fusible de repuesto |
| 4 | DEF RLY | 10 | Desempañador de la ventana trasera |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Toma de corriente |
| 7 | DOOR 1 | 25 | Sistema de comunicación multiplex |
| 8 | EFI NO.2 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 9 | EFI NO.3 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 10 | INJ NO.1 | 15 | Sistema de arranque |
| 11 | INJ NO.2 | 10 | Sistema de arranque |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | VSC NO.1 | 50 | Sistema avanzado de control de estabilidad del vehículo |
| 14 | FAN MAIN | 50 | Ventilador de refrigeración eléctrico |
| 15 | VSC NO.2 | 30 | Sistema avanzado de control de estabilidad del vehículo |
| 16 | PTC NO.1 | 50 | Calentador PTC |
| 17 | PTC NO.2 | 30 | Calentador PTC |
| 18 | PTC NO.3 | 30 | Calentador PTC |
| 19 | RR CLR | 40 | Sistema de aire acondicionado |
| 20 | RR DEF | 30 | Desempañador de la ventana trasera |
| 21 | PBD | 30 | Puerta trasera eléctrica |
| 22 | ALT | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD |
| 23 | EPS | 80 | Dirección asistida eléctrica |
| 24 | ST | 30 | Sistema de arranque |
| 25 | CRT | 10 | Sistema de entretenimiento en los asientos traseros |
| 26 | RADIO1 | 158 | Sistema de audio |
| 27 | ECU-B | 10 | Sensor de dirección;
Indicadores y medidores; Reloj; Sistema de aire acondicionado; Unidad de control principal de la carrocería; Control remoto inalámbrico; Sistema de llave inteligente; Puerta trasera eléctrica; Sistema de diagnóstico a bordo. |
| 28 | DOME | 10 | Iluminación de cortesía;
Iluminación personal; Iluminación interior; Indicadores y medidores; Bombilla del interruptor del motor; Iluminación adicional de la puerta; Puerta trasera eléctrica. |
| 29 | AMP | 15 | Sistema de audio |
| 30 | TOWING | 30 | Luces del remolque |
| 31 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 32 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 33 | EFI MAIN | 25 | EFI NR 2, EFI NR 3 |
| 34 | HAZ | 15 | Luces de emergencia |
| 35 | G / H | 10 | Sistema de cierre eléctrico;
Sistema de comunicación multiplex. |
| 36 | ALT-S | 7,5 | Sistema de carga |
| 37 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 38 | H-LP LH | 15 | Faro izquierdo (luz alta) |
| 39 | H-LP RH | 15 | Faro derecho (luz alta) |
| 40 | H-LP LL | 15 | Faro izquierdo (luz baja) |
| 41 | H-LP RL | 15 | Faro derecho (luz baja) |
| 42 | HORN | 10 | Bocina |
| 43 | EFI NO.1 | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de llave inteligente. |
| 44 | ETCS | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de control electrónico del acelerador. |
| 45 | A / F | 20 | Sensor de relación aire-combustible |
| 46 | S-HORN | 7,5 | Bocina |
Tipo B (si está presente)
| Fusible | Amp [A] | Circuito | |
| 1 | INV-W / P | 15 | Circuito faltante |
| 2 | IGCT NO.2 | 7,5 | Circuito faltante |
| 3 | A / CD | 10 | Circuito faltante |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | P / SEAT | 30 | Asiento eléctrico |
| 2 | POWER | 30 | Elevalunas eléctricos |
| 3 | RR DOOR RH | 25 | Elevalunas eléctricos |
| 4 | RR DOOR LH | 25 | Elevalunas eléctricos |
| 5 | FR FOG | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | FR DEF | 25 | Calentador del limpiaparabrisas delantero |
| 8 | STOP | 10 | Luces de freno;
Sistema avanzado de control de estabilidad del vehículo. |
| 9 | DOOR NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Sistema de arranque |
| 11 | RR FOG | 7,5 | Circuito faltante |
| 12 | FUEL OPN | 7,5 | Circuito faltante |
| 13 | S/ROOF | 30 | Techo solar eléctrico |
| 14 | TAIL | 15 | Luces de posición;
Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luces del remolque. |
| 15 | PANEL | 7,5 | Iluminación del habitáculo;
Luces de emergencia; Sistema de audio; Desempañadores de los espejos retrovisores; Reloj; Sistema de cierre de puertas; Calefacción de los asientos; Sistema de entretenimiento en los asientos traseros; Sistema avanzado de control de estabilidad del vehículo; Control de iluminación del salpicadero; Interruptor de la transmisión electrónica; Transmisión automática; Sistema de asistencia en descenso; Interruptores del volante. |
| 16 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Transmisión automática controlada electrónicamente; Puerta trasera eléctrica; Calefacción de los asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Transmisión automática. |
| 17 | ECU IG NO.2 | 7,5 | Sistema avanzado de control de estabilidad del vehículo |
| 18 | A/C NO.2 | 10 | Sistema de aire acondicionado |
| 19 | WASH | 20 | Limpiaparabrisas y lavaparabrisas delanteros |
| 20 | S-HTR | 20 | Calefacción de los asientos |
| 21 | GAUGE NO.1 | 10 | Sistema de audio;
Desempañadores de los espejos retrovisores; Luces de marcha atrás; Sistema de carga; Luces de emergencia; Sistema de control de tracción; Control de iluminación del salpicadero; Desempañador del limpiaparabrisas delantero. |
| 22 | FR WIP | 30 | Limpiaparabrisas y lavaparabrisas delanteros |
| 23 | RR WIP | 15 | Limpiaparabrisas y lavaparabrisas traseros |
| 24 | IGN | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de bloqueo de la dirección; Sistema antibloqueo; Sistema de llave inteligente; Sistema de airbag SRS. |
| 25 | GAUGE NO.2 | 7,5 | Tacómetro e instrumentos de medición;
Monitor trasero. |
| 26 | ECU-ACC | 7,5 | Espejo eléctrico;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente. |
| 27 | ACC SOCK NO.1 | 10 | Toma de corriente |
| 28 | ACC SOCK NO.2 | 20 | Toma de corriente |
| 29 | RADIO NO.2 | 7,5 | Sistema de audio;
Reloj; Sistema de entretenimiento en los asientos traseros; Sistema de carga; Iluminación interior; Iluminación personal. |
| 30 | MIR HTR | 15 | Desempañadores del espejo retrovisor |
Toyota Highlander XU40 (2009-2010) – diagrama de la caja de fusibles
Año de fabricación: 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU40 (2009-2010) es el fusible 23 en la caja de fusibles.
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la cubierta)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | SPARE | 7,5 | Fusible de repuesto |
| 2 | SPARE | 15 | Fusible de repuesto |
| 3 | SPARE | 25 | Fusible de repuesto |
| 4 | DEF RLY | 10 | Desempañador de la ventana trasera |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Toma de corriente |
| 7 | DOOR 1 | 25 | Sistema de comunicación multiplex |
| 8 | EFI NO.2 | 10 | Inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 9 | EFI NO.3 | 10 | Inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 10 | INJ NO.1 | 15 | Sistema de arranque |
| 11 | INJ NO.2 | 10 | Sistema de arranque |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | VSC NO.1 | 50 | Sistema de control de estabilidad del vehículo |
| 14 | FAN MAIN | 50 | Ventilador de refrigeración eléctrico |
| 15 | VSC NO.2 | 30 | Sistema de control de estabilidad del vehículo |
| 16 | PTC NO.1 | 50 | Calentador PTC |
| 17 | PTC NO.2 | 30 | Calentador PTC |
| 18 | PTC NO.3 | 30 | Calentador PTC |
| 19 | RR CLR | 40 | Sistema de aire acondicionado |
| 20 | RR DEF | 30 | Desempañador de la ventana trasera |
| 21 | PBD | 30 | Puerta trasera eléctrica |
| 22 | ALT | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD. |
| 23 | EPS | 80 | Dirección asistida eléctrica |
| 24 | ST | 30 | Sistema de arranque |
| 25 | CRT | 10 | Sistema de entretenimiento en los asientos traseros |
| 26 | RADIO1 | 158 | Sistema de audio |
| 27 | ECU-B | 10 | Sensor de dirección;
Indicadores y medidores; Reloj; Sistema de aire acondicionado; Unidad de control principal de la carrocería; Control remoto inalámbrico; Sistema de llave inteligente; Puerta trasera eléctrica; Sistema de diagnóstico a bordo. |
| 28 | DOME | 10 | Iluminación de cortesía;
Iluminación personal; Iluminación interior; Indicadores y medidores; Iluminación del interruptor del motor; Iluminación adicional de la puerta; Puerta trasera eléctrica. |
| 29 | AMP | 15 | Sistema de audio |
| 30 | TOWING | 30 | Iluminación del remolque |
| 31 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 32 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 33 | EFI MAIN | 25 | EFI NR 2, EFI NR 3 |
| 34 | HAZ | 15 | Luces de emergencia |
| 35 | G / H | 10 | Sistema de cierre eléctrico;
Sistema de comunicación multiplex. |
| 36 | ALT-S | 7,5 | Sistema de carga |
| 37 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 38 | H-LP LH | 15 | Faro izquierdo (luz alta) |
| 39 | H-LP RH | 15 | Faro derecho (luz alta) |
| 40 | H-LP LL | 15 | Faro izquierdo (luz baja) |
| 41 | H-LP RL | 15 | Faro derecho (luz baja) |
| 42 | HORN | 10 | Bocina |
| 43 | EFI NO.1 | 10 | Inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de llave inteligente. |
| 44 | ETCS | 10 | Inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de control electrónico del acelerador |
| 45 | A / F | 20 | Sensor de relación aire-combustible |
| 46 | S-HORN | 7,5 | Bocina |
Tipo B (si está presente en el equipamiento)
| Fusible | Amp [A] | Descripción | |
| 1 | INV-W / P | 15 | Circuito faltante |
| 2 | IGCT NO.2 | 7,5 | Circuito faltante |
| 3 | A / CD | 10 | Circuito faltante |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | P / SEAT | 30 | Asiento eléctrico |
| 2 | POWER | 30 | Elevalunas eléctricos |
| 3 | RR DOOR RH | 25 | Elevalunas eléctricos |
| 4 | RR DOOR LH | 25 | Elevalunas eléctricos |
| 5 | FR FOG | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | FR DEF | 25 | Desempañador del limpiaparabrisas delantero |
| 8 | STOP | 10 | Luces de freno;
Sistema de control de estabilidad del vehículo mejorado. |
| 9 | DOOR NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Sistema de arranque |
| 11 | RR FOG | 7,5 | Circuito faltante |
| 12 | A / C NO. 1 | 10 | Sistema de aire acondicionado |
| 13 | FUEL OPN | 7,5 | Circuito faltante |
| 14 | S/ROOF | 30 | Techo solar eléctrico |
| 15 | TAIL | 15 | Luces de posición;
Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luces del remolque. |
| 16 | PANEL | 7,5 | Iluminación del habitáculo;
Luces de emergencia; Sistema de audio; Desempañadores de los espejos retrovisores; Reloj; Sistema de cierre de puertas; Calefacción de los asientos; Sistema de entretenimiento en los asientos traseros; Sistema de control de estabilidad del vehículo mejorado; Control de iluminación del salpicadero; Interruptor electrónico de la transmisión; Transmisión automática; Sistema de asistencia en descenso; Interruptores del volante. |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Transmisión automática controlada electrónicamente; Puerta trasera eléctrica; Calefacción de los asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Transmisión automática. |
| 18 | ECU IG NO.2 | 7,5 | Sistema de control de estabilidad del vehículo mejorado |
| 19 | A/C NO.2 | 10 | Sistema de aire acondicionado |
| 20 | WASH | 20 | Limpiaparabrisas y lavaparabrisas delanteros |
| 21 | S-HTR | 20 | Calefacción de los asientos |
| 22 | GAUGE NO.1 | 10 | Sistema de audio;
Desempañadores de los espejos retrovisores; Luces de marcha atrás; Sistema de carga; Luces de emergencia; Sistema de control de tracción; Desempañador del parabrisas delantero. |
| 23 | FR WIP | 30 | Limpiaparabrisas y lavaparabrisas delanteros |
| 24 | RR WIP | 15 | Limpiaparabrisas y lavaparabrisas traseros |
| 25 | IGN | 10 | Inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de bloqueo de la dirección; Sistema antibloqueo; Sistema de llave inteligente; Sistema de airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Tacómetro e instrumentos de medición;
Monitor trasero. |
| 27 | ECU-ACC | 7,5 | Espejo eléctrico;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente. |
| 28 | ACC SOCK NO.1 | 10 | Fuente de alimentación |
| 29 | ACC SOCK NO.2 | 20 | Fuente de alimentación |
| 30 | RADIO NO.2 | 7,5 | Sistema de audio;
Reloj; Sistema de entretenimiento en los asientos traseros; Sistema de carga; Iluminación interior; Iluminación personal. |
| 31 | MIR HTR | 15 | Desempañadores del espejo retrovisor |
Toyota Highlander XU40 (2011-2013) – diagrama de fusibles
Año de fabricación: 2011, 2012, 2013.

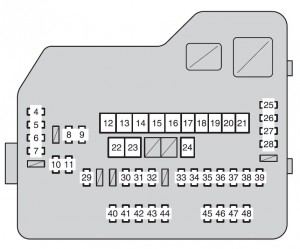

El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU40 (2011-2013) es el fusible 28 y 29 en el panel de fusibles del salpicadero.
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la cubierta)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | SPARE | 7,5 | Fusible de repuesto |
| 2 | SPARE | 15 | Fusible de repuesto |
| 3 | SPARE | 25 | Fusible de repuesto |
| 4 | DEF RLY | 10 | Desempañador de la ventana trasera |
| 5 | MIR HTR | 20 | Desempañadores del espejo exterior |
| 6 | PWR OUTLET | 20 | Toma de corriente |
| 7 | DOOR NO.1 | 25 | Sistema de comunicación multiplex |
| 8 | EFI NO.2 | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible. |
| 9 | EFI NO.3 | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible. |
| 10 | INJ NO.1 | 15 | Sistema de arranque |
| 11 | INJ NO.2 | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible. |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | VSC NO.1 | 50 | Sistema mejorado de control de estabilidad del vehículo |
| 14 | FAN MAIN | 50 | Ventilador de refrigeración eléctrico |
| 15 | VSC NO.2 | 30 | Sistema mejorado de control de estabilidad del vehículo |
| 16 | PTC NO.1 | 50 | Sistema de aire acondicionado |
| 17 | PTC NO.2 | 30 | Sistema de aire acondicionado |
| 18 | PTC NO.3 | 30 | Sistema de aire acondicionado |
| 19 | RR CLR | 40 | Sistema de aire acondicionado |
| 20 | RR DEF | 30 | Desempañador de la ventana trasera |
| 21 | PBD | 30 | Puerta trasera eléctrica |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Dirección asistida eléctrica |
| 24 | ST | 30 | Sistema de arranque |
| 25 | CRT | 10 | Sistema de entretenimiento en los asientos traseros |
| 26 | RADIO NO.1 | 158 | Sistema de audio |
| 27 | ECU-B NO.1 | 10 | Sensor de dirección;
Indicadores y medidores; Reloj; ECU principal de la carrocería; Control remoto inalámbrico; Sistema de llave inteligente; Puerta trasera eléctrica; Pantalla de información; Sistema de clasificación de pasajeros delanteros. |
| 28 | DOME | 10 | Techo solar;
Luces personales; Iluminación interior; Indicadores y medidores; Bombilla del interruptor del motor; Iluminación adicional de la puerta. |
| 29 | TOWING | 30 | Iluminación del remolque |
| 30 | STR LOCK | 20 | Sistema de bloqueo del volante |
| 31 | EFI MAIN | 25 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; EFI n.º 2, EFI n.º 3. |
| 32 | HAZ | 15 | Luces de advertencia |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, GAUGE NO.2 |
| 34 | AMP | 15 | Sistema de audio |
| 35 | RR FOG | 7,5 | Circuito faltante |
| 36 | DEICER | 15 | Descongelador del limpiaparabrisas delantero |
| 37 | G / H | 10 | Techo solar;
Sistema de comunicación multiplex; Iluminación interior de los pies. |
| 38 | ALT-S | 7,5 | Sistema de carga |
| 39 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 40 | H-LP LH HI | 15 | Faro izquierdo (luz alta) |
| 41 | H-LP RH HI | 15 | Faro derecho (luz alta) |
| 42 | H-LP LH LO | 15 | Faro izquierdo (luz baja) |
| 43 | H-LP RH LO | 15 | Faro derecho (luz baja) |
| 44 | HORN | 10 | Bocina |
| 45 | EFI NO.1 | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de llave inteligente. |
| 46 | ETCS | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de control electrónico del acelerador. |
| 47 | A / F | 20 | Sensor de relación aire-combustible |
| 48 | S-HORN | 7,5 | Bocina |
Tipo B (si está presente)
| Fusible | Amp [A] | Descripción | |
| 1 | INV-W / P | 15 | Circuito faltante |
| 2 | IGCT NO.2 | 7,5 | Circuito faltante |
| 3 | A / CD | 10 | Circuito faltante |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | P / SEAT | 30 | Asiento eléctrico |
| 2 | POWER | 30 | Elevalunas eléctricos |
| 3 | RR DOOR RH | 25 | Elevalunas eléctricos |
| 4 | RR DOOR LH | 25 | Elevalunas eléctricos |
| 5 | FR FOG | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | A / CW / PMP | 7,5 | Circuito faltante |
| 8 | STOP | 10 | Sistema de control de estabilidad del vehículo;
Sistema de comunicación multiplex; Sistema de inyección multipunto de combustible; Sistema de inyección multipunto secuencial de combustible; Sistema de bloqueo de la transmisión; Luces de freno. |
| 9 | DOOR NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Sistema de arranque |
| 11 | P / SEAT (PS) | 30 | Asiento eléctrico |
| 12 | A / C NO. 1 | 10 | Sistema de aire acondicionado |
| 13 | FUEL OPN | 7,5 | Circuito faltante |
| 14 | S/ROOF | 20 | Techo solar eléctrico |
| 15 | TAIL | 15 | Luces de posición;
Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luces del remolque. |
| 16 | PANEL | 7,5 | Iluminación de la guantera;
Iluminación del salpicadero; Iluminación de los interruptores. |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Transmisión automática controlada electrónicamente; Puerta trasera eléctrica; Calefacción de los asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Espejo interior antideslumbrante; Sistema de bloqueo de la transmisión; Sistema de advertencia de presión de neumáticos. |
| 18 | ECU IG NO.2 | 7,5 | Sistema mejorado de control de estabilidad del vehículo |
| 19 | A/C NO.2 | 10 | Sistema de aire acondicionado |
| 20 | WASH | 20 | Limpiaparabrisas y lavaparabrisas delanteros |
| 21 | S-HTR | 20 | Calefacción de los asientos |
| 22 | GAUGE NO.1 | 10 | Sistema de audio;
Luces de advertencia; Sistema de carga; Luces de advertencia; Sistema de control de tracción; Descongelación de los limpiaparabrisas delanteros; Sistema de aire acondicionado; Sistema de carga; Sistema de monitoreo de la vista trasera; Luces del remolque; Sistema de inyección multipunto de combustible; Sistema de inyección multipunto secuencial de combustible. |
| 23 | FR WIP | 30 | Limpiaparabrisas y lavaparabrisas delanteros |
| 24 | RR WIP | 15 | Limpiaparabrisas y lavaparabrisas traseros |
| 25 | IGN | 10 | Sistema de inyección multipunto de combustible;
Sistema de inyección multipunto secuencial de combustible; Sistema de bloqueo del volante; Sistema antibloqueo; Sistema de llave inteligente; Sistema de airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicadores y medidores;
Sistema de monitoreo de la vista trasera. |
| 27 | ECU-ACC | 7,5 | Espejos retrovisores exteriores;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente; Sistema de comunicación multiplex. |
| 28 | ACC SOCK NO.1 | 10 | Toma de corriente |
| 29 | ACC SOCK NO.2 | 20 | Toma de corriente |
| 30 | RADIO NO.2 | 7,5 | Sistema de audio;
Reloj; Sistema de entretenimiento en los asientos traseros; Sistema de carga; Iluminación interior; Iluminación personal. |
Acerca del Toyota Highlander XU40 (2007-2013)
El Toyota Highlander XU40, fabricado entre 2007 y 2013, es un popular SUV que combina confort y fiabilidad. Este modelo es conocido por su amplitud y flexibilidad, lo que lo hace ideal para viajes familiares. El Highlander XU40 ofrece varias opciones de motorización, incluyendo motores de gasolina de 2.7 L y 3.5 L, que proporcionan suficiente potencia para el uso diario y viajes largos. En el interior, encontrará elementos y tecnologías modernas que aumentan la comodidad y seguridad de los pasajeros. Este modelo también está equipado con sistemas de seguridad avanzados que contribuyen a su excelente reputación en seguridad.
Diagrama de la caja de fusibles del Toyota Highlander XU40
Esta página muestra el diagrama de la caja de fusibles del Toyota Highlander XU40, que es esencial para identificar y solucionar problemas con el sistema eléctrico del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil identificación y reemplazo. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos y su uso adecuado garantiza la fiabilidad a largo plazo del vehículo.
