Toyota Aurion XV40 (2006-2012) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Aurion XV40 (2006–2012), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Toyota Aurion XV40
Aplica a vehículos fabricados en los años:
2006, 2007, 2008, 2009, 2010, 2011, 2012.

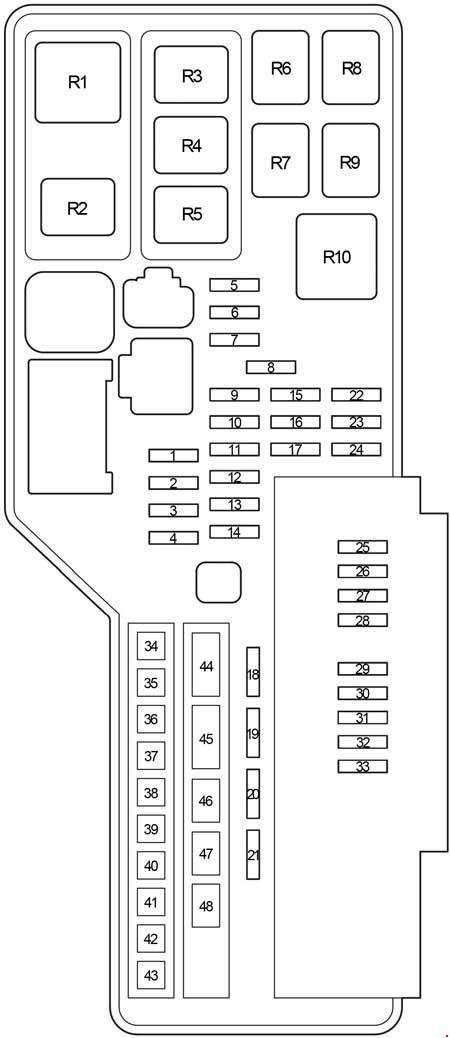

Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 7,5 | Sistema de arranque |
| 6 | 7,5 | Sistema de carga |
| 7 | 7,5 | Sistema de conexión Toyota |
| 8 | — | — |
| 9 | — | — |
| 10 | 10 | Montaje del motor controlado activamente |
| 11 | 10 | Sistema de control electrónico del acelerador |
| 12 | 15 | Luces de emergencia |
| 13 | 20 | Sistema de inyección multipunto / sistema de inyección multipunto secuencial;
Sistema de arranque; Fusibles “INDICADOR N.º 2” e “IGN”. |
| 14 | 20 | Sistema de bloqueo del volante |
| 15 | 10 | Luces y medidores;
Iluminación en los umbrales de las puertas; Iluminación del maletero; Bombilla del interruptor de encendido; Lámparas de techo en las puertas; Iluminación interior; Iluminación personal; Reloj; Sistema inteligente de acceso y arranque; Intermitentes laterales. |
| 16 | 10 | Unidad de control del motor (ECU) principal;
Sistema de control de estabilidad del vehículo; Sistema de control remoto inalámbrico; Pantalla multi-información; Sistema de memoria de posición del asiento; Limpiaparabrisas delantero; Sistema de monitoreo de la vista trasera. |
| 17 | 15 | Sistema de audio, sistema de navegación |
| 18 | 25 | Unidad de control del motor (ECU) principal |
| 19 | — | — |
| 20 | 25 | Sistema de audio;
Sistema de navegación. |
| 21 | 30 | Sistema de inyección multipunto / sistema de inyección multipunto secuencial;
Transmisión automática; Fusibles “EFI NO.2” y “EFI NO.3”. |
| 22 | — | — |
| 23 | 10 | Sistema de inyección multipunto/secuencial |
| 24 | 15 | Sistema de inyección multipunto/secuencial |
| 25 | 7,5 | Bocina |
| 26 | 20 | Sistema de inyección multipunto/secuencial |
| 27 | 10 | Luces y medidores |
| 28 | 10 | Sistema de inyección multipunto / secuencial, sistema inteligente de acceso y arranque, transmisión automática |
| 29 | 10 | Bocina |
| 30 | 15 | Faro derecho (luces bajas), sistema de nivelación de faros |
| 31 | 15 | Faro izquierdo (luces bajas) |
| 32 | 15 | Faro derecho (luces altas) |
| 33 | 15 | Faro izquierdo (luces altas) |
| 34 | 50 | Sistema de aire acondicionado |
| 35 | 50 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de asistencia de frenado. |
| 36 | 50 | Ventiladores eléctricos de refrigeración |
| 37 | 30 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de asistencia de frenado. |
| 38 | 50 | Calefacción de la ventana trasera;
Fusible “MIR HTR”. |
| 39 | — | — |
| 40 | 30 | Sin circuito |
| 41 | — | — |
| 42 | — | — |
| 43 | — | — |
| 44 | 120 | “AM2”, “ALT-S”, “E-ACM”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “DOME”, “ECU-B N.º 1”, “RADIO N.º 1”, “EFI PRINCIPAL”, “PUERTA N.º 1”, “EFI N.º 3”, “EFI N.º 2”, “S-HORN”, “A/F HTR”, “MPX-B”, “EFI N.º 1”, “BOCINA”, “H-LP(RL)”, “H-LP(LL)”, “H-LP(RH)”, “H-LP(LH)”, “HTR”, “Fusibles ABS N.º 1, “ABS N.º 2”, “RR DEF”, “VENTILADOR PRINCIPAL”, “VENTILADOR CDS”, “VENTILADOR RDI” y “ST/AM2” |
| 45 | — | — |
| 46 | — | — |
| 47 | — | — |
| 48 | 30 | Sistema de arranque |
| Relés | ||
| R1 | — | |
| R2 | — | |
| R3 | — | |
| R4 | — | |
| R5 | Ventilador eléctrico de refrigeración | |
| R6 | Motor de arranque (ST) | |
| R7 | Encendido (IG) | |
| R8 | Embrague del compresor del aire acondicionado (MG CLT) | |
| R9 | Motor de arranque (ST CUT) | |
| R10 | Calefacción de la ventana trasera | |

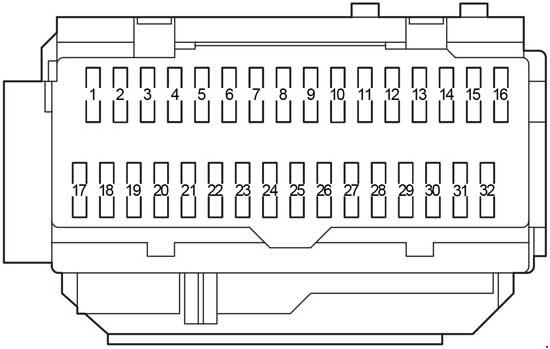

Caja de fusibles en el habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 25 | Ventana eléctrica trasera derecha |
| 2 | 25 | Ventana eléctrica trasera izquierda |
| 3 | — | — |
| 4 | 15 | Faros antiniebla delanteros |
| 5 | 7,5 | Sistema de diagnóstico a bordo |
| 6 | 7,5 | Ventana eléctrica;
Sistema de memoria de posición del asiento. |
| 7 | 10 | Luces de freno;
Luz de freno alta; Sistema de control de bloqueo de la transmisión; Sistema de inyección multipunto / sistema de inyección multipunto secuencial; Sistema antibloqueo; Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de asistencia de frenado. |
| 8 | 30 | Sistema de memoria de posición del asiento |
| 9 | — | — |
| 10 | 7,5 | Sistema de arranque;
Sistema de inyección multipunto/secuencial. |
| 11 | 7,5 | Sistema de aire acondicionado |
| 12 | 25 | Ventanas eléctricas |
| 13 | 25 | ECU principal |
| 14 | 30 | Techo eléctrico |
| 15 | 15 | Luces traseras;
Iluminación de la matrícula; Luces de posición; Faros antiniebla delanteros; Sistema automático de nivelación de faros. |
| 16 | 7,5 | Luces de emergencia;
Sistema de aire acondicionado; Sistema de audio; Reloj; Iluminación de la guantera; Iluminación del panel de instrumentos; Interruptores de control; Sistema de navegación; Transmisión automática; Cortinilla trasera eléctrica. |
| 17 | 10 | ECU principal;
Techo eléctrico; Ventiladores eléctricos de refrigeración; Limpiaparabrisas y lavaparabrisas; Pantalla multifunción; Reloj; Sensor de asistencia de estacionamiento Toyota; Sistema de memoria de posición del asiento; Espejo retrovisor automático antideslumbrante; Sistema de carga; Sistema de control de estabilidad del vehículo; Sistema inteligente de acceso y arranque; Sistema de monitoreo de la vista trasera. |
| 18 | 7,5 | Sistema antibloqueo;
Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de asistencia de frenado; Sistema de control de bloqueo de la transmisión; Control de crucero; Transmisión automática. |
| 19 | 10 | Sistema de aire acondicionado;
Desempañador de la ventana trasera. |
| 20 | 10 | Limpiaparabrisas y lavaparabrisas |
| 21 | — | — |
| 22 | 10 | Luces de emergencia;
Luces de marcha atrás; Sistema de carga; Sistema de navegación; Cortinilla trasera eléctrica. |
| 23 | 25 | Limpiaparabrisas y lavaparabrisas |
| 24 | 7,5 | Sistema automático de nivelación de faros |
| 25 | 20 | Módulo de cableado del remolque |
| 15 | Sistema de inyección multipunto/secuencial;
Sistema de arranque. |
|
| 26 | 10 | Sistema de inyección multipunto / secuencial;
Sistema de airbags SRS; Sistema inteligente de acceso y arranque; Sistema de bloqueo del volante; Luces de freno; Sistema de control electrónico del acelerador. |
| 27 | 7,5 | Indicadores y medidores;
Pantalla multifunción; Reloj. |
| 28 | 7,5 | Reloj;
ECU principal; Sistema de control de bloqueo de la transmisión; Espejos exteriores; Sistema inteligente de acceso y arranque; Pantalla multifunción. |
| 29 | 20 | Encendedor |
| 30 | 20 | Fuente de alimentación |
| 31 | 7,5 | Sistema de audio;
Sistema de navegación. |
| 32 | 10 | Desempañadores de espejos exteriores |

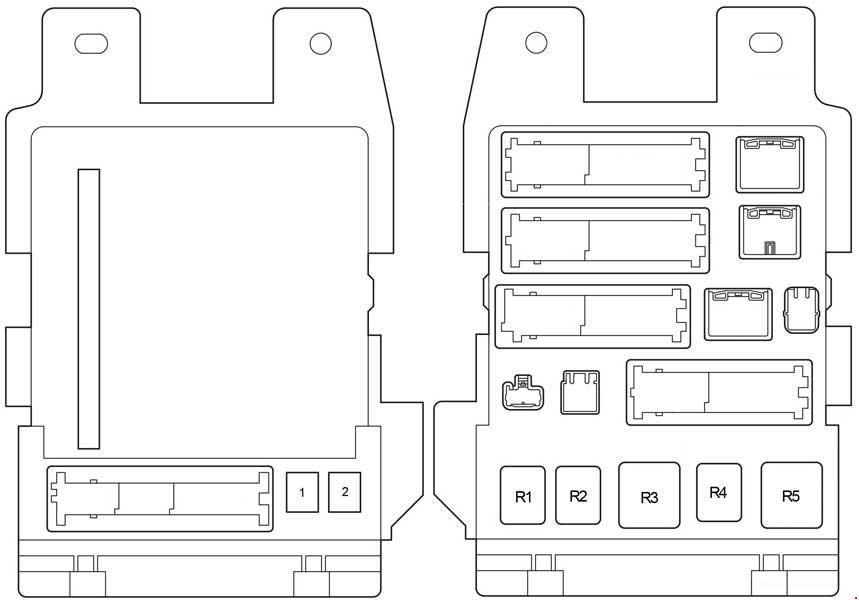

| Número | Amperaje [A] | Descripción |
| 1 | 30 | Asientos eléctricos, sistema de memoria de posición de la dirección |
| 2 | 30 | Ventanas eléctricas, sistema de memoria de posición de la dirección |
| Relés | ||
| R1 | Faros antiniebla | |
| R2 | Luces traseras | |
| R3 | Relé de accesorios | |
| R4 | Alimentación de ventanas | |
| R5 | Encendido (IG1) | |
