Toyota Land Cruiser 80/J80 (1990-1997) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Land Cruiser 80 (J80) (1990–1997), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Toyota Land Cruiser 80/J80
Aplica a vehículos fabricados en los años:
1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
El fusible 1 en la caja de fusibles del tablero es responsable del encendedor de cigarrillos (tomas de corriente).
Caja de fusibles en el habitáculo
Ubicación
Descripción
- Caja de fusibles
- ECU del ABS
- Relé de apertura de circuito
- Caja de fusibles de relés
- Relé de control de bloqueo del diferencial central
- Relé de advertencia de cinturones de seguridad
- Relé de control de luces
- ECU del control de crucero
- Amplificador del sistema de aire acondicionado
- Temperatura del refrigerante del motor, relé de interrupción
- Relé de control de velocidad del ventilador
- Amplificador de aire acondicionado
- Módulo de control del motor
- Amplificador estéreo
- ECU de bloqueo del diferencial
- Relé de luz del cilindro de la llave de encendido
- Grupo de sensores de airbag
Se encuentra detrás del panel del tablero en el lado del conductor.
| Número | Amperaje [A] | Descripción |
| 1 | 15A | Encendedor de cigarrillos;
Espejos retrovisores eléctricos; Pantalla digital del reloj; Radio; Reproductor de casetes; Antena eléctrica; Bloqueo automático de la transmisión; Sistema de airbag SRS. |
| 2 | 15A | Luces traseras;
Iluminación de la matrícula; Luces de posición y luces de posición laterales delanteras; Iluminación del tablero; Reloj; Iluminación de la guantera. |
| 3 | 15A | Sistema de diagnóstico a bordo |
| 4 | 10 A | Luces de freno;
Sistema de inyección multipunto/secuencial; Desactivación del control de crucero; Bloqueo automático de la transmisión. |
| 5 | 20A | Calefactor de la ventana trasera |
| 6 | 20A | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 7 | 10 A | Odómetro e indicadores;
Indicadores de recordatorio de servicio y señales acústicas (excepto luces de advertencia de batería baja y puertas abiertas); Luces de emergencia. |
| 8 | 7,5A | Encender las luces de señalización |
| 9 | 15A | Sistema de control de crucero |
| 10 | 10 A | Sistema de airbag SRS |
| 11 | 20A | Sistema de aire acondicionado |
| 12 | 7,5A | Sistema de inyección multipunto/secuencial;
Sistema de control de emisiones; Sistema de airbag SRS. |
| 13 | 10 A | Sistema de aire acondicionado |
| 14 | 30A | Sistema de bloqueo del diferencial |
| 15 | – | No se usa |
| 16 | – | No se usa |
| 17 | – | No se usa |
| 18 | 40A | Sistema de aire acondicionado |
| 19 | 30A | Ventanas eléctricas;
Sistema de cerraduras eléctricas; Techo solar eléctrico. |

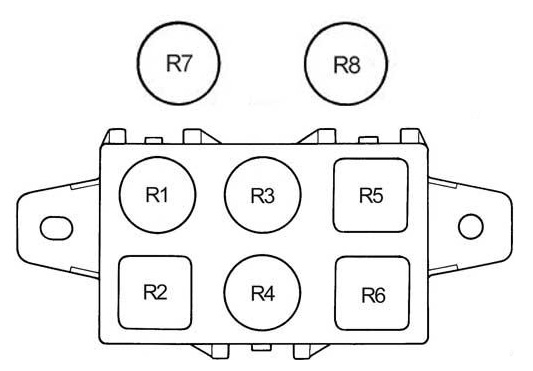

Caja de fusibles
| Número | Relé |
| R1 | Desempañador |
| R2 | Calefacción |
| R3 | Relé de potencia |
| R4 | Luces traseras |
| R5 | Intermitentes |
| R6 | No se usa |
| R7 | Ventilador de refrigeración |
| R8 | Ventilador – alta velocidad |

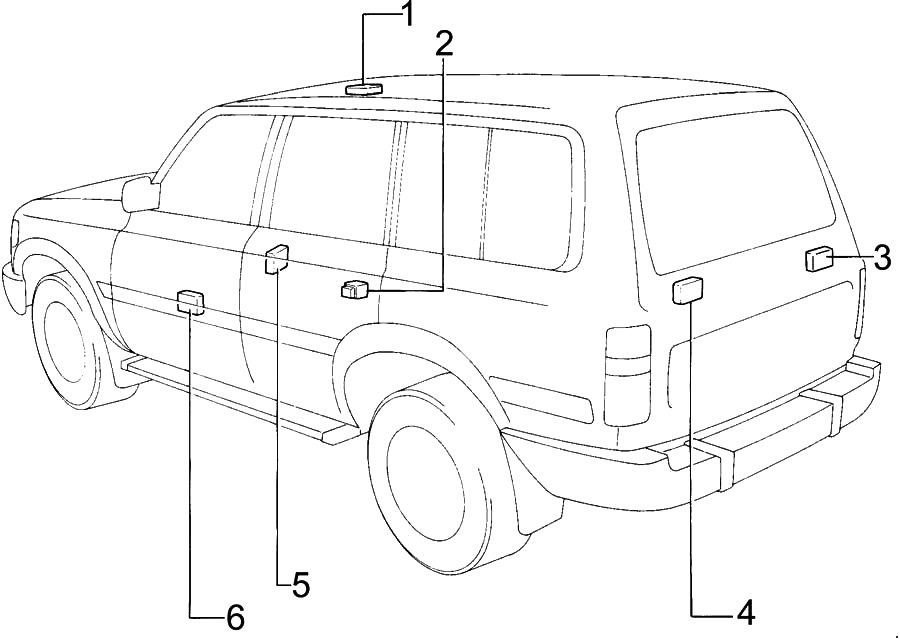

Elementos adicionales
Descripción
- Relé de control del techo solar
- Relé del calefactor trasero
- Amplificador de graves
- Relé del limpiaparabrisas trasero
- Unidad de control de bloqueo de la transmisión
- Relé de control de la cerradura de la puerta.

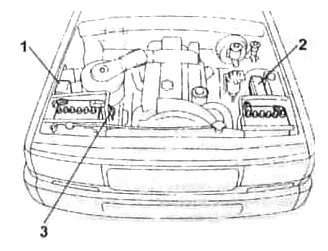

Caja de fusibles en el compartimento del motor
Ubicación
Descripción
- Caja de conexiones
- Caja de fusibles y relés
- Inserto de fusible de alta potencia
La caja de fusibles se encuentra cerca de la batería.
| Número | Amperaje [A] | Descripción |
| 1 | – | No se usa |
| 2 | 7,5A | Sistema de carga;
Luz de advertencia de batería baja. |
| 3 | 15A | Sistema de inyección multipunto/secuencial |
| 4 | 20A | Circuito no presente |
| 5 | 15A | Faros derechos |
| 6 | 15A | Faros izquierdos |
| 7 | – | No se usa |
| 8 | – | No se usa |
| 9 | 15A | Luces de emergencia, bocina |
| 10 | 10 A | Iluminación interior;
Iluminación personal; Iluminación del maletero; Luz de advertencia del interruptor de encendido; Luz de advertencia de puertas abiertas; Reloj; Radio; Reproductor de casetes; Antena eléctrica; Iluminación de bienvenida. |
| 11 | 50A | Todos los elementos en los circuitos “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” y “FL POWER” |
| 12 | 60A | Sistema de prevención de bloqueo de ruedas |
| Relé | ||
| R1 | EFI principal | |
| R2 | Bocina | |
| R3 | No se usa | |
| R4 | No se usa | |
| R5 | Faro | |
| R6 | No se usa |
Acerca del Toyota Land Cruiser 80/J80 (1990-1997)
El Toyota Land Cruiser 80, también conocido como J80, es un legendario vehículo todoterreno fabricado entre 1990 y 1997. Este modelo es popular por su robustez, fiabilidad y capacidad para manejar terrenos difíciles. El Land Cruiser 80 estaba disponible con varios motores, incluyendo variantes de gasolina y diésel. Entre los más conocidos se encuentran el motor diésel 1HD-T de 4.2 litros y el motor de gasolina 1FZ-FE de 4.5 litros. El vehículo está equipado con tracción en las cuatro ruedas, lo que lo convierte en un compañero ideal para aventuras todoterreno. El interior es espacioso y cómodo, lo que garantiza el confort incluso en viajes largos.
Diagrama de la caja de fusibles del Toyota Land Cruiser 80/J80
Esta página muestra el diagrama de la caja de fusibles para el Toyota Land Cruiser 80/J80, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del tablero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
