Nissan Sentra (1990-2012) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Nissan Sentra (1990–2012), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Nissan Sentra
Aplicable a vehículos fabricados en los años:
1990, 1991, 1992, 1993, 1994.
Cabina
- Caja de fusibles
- Unidad de control automático de la transmisión
- Unidad de control de luces diurnas
- Interruptor de embrague
- Unidad de control de bloqueo de la transmisión
- Interruptor de luz de freno
- Interruptor de cancelación ASCD
- Relé de mantenimiento ASCD
- Unidad de control ASCD
- Unidad de intermitencia combinada
- Unidad de control ABS
- Relé de encendido 3 (sin techo solar)
Relé de techo solar - Sensor de túnel y sensor de seguridad
- Unidad de control de airbag
- Módulo de control del motor (ECM / ECCS)
- Relé del módulo de control del motor (ECM / ECCS)
- Unidad de control de tiempo
Diagrama de la caja de fusibles del salpicadero
El bloque de fusibles se encuentra detrás de la cubierta del salpicadero.
| Número | Amperios [A] | Circuito protegido |
|---|---|---|
| Número | Amperios [A] | Circuito protegido |
| 1 | 10 | Odómetro, luz indicadora, sistema de control de luces diurnas, desempañador de la luneta trasera, ASCD, bombilla de reserva, relé de control de bombilla, unidad de control del motor (ECM / ECCS), sistema de bloqueo de la transmisión A/T, unidad de control A/T |
| 2 | 10 | Luz indicadora de encendido |
| 3 | 10 | Relé de encendido 3, relé de techo, sistema de control de tiempo, ASCD, aire acondicionado, sistema de elevalunas eléctricos, sistema de cinturones de seguridad automáticos de 2 puntos, sistema de cierre de puertas |
| 4 | 10 | Sistema de airbag |
| 5 | 15 | Encendedor |
| 6 | 10 | Espejo exterior, aire acondicionado |
| 7 | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 8 | 10 | Audio, iluminación, reloj, unidad de control del motor (ECM / ECCS) |
| 9 | 10 | Sistema de control de luces diurnas, unidad de control del motor (ECM / ECCS) |
| 10 | 15 | Motor del ventilador |
| 11 | 15 | Motor del ventilador |
| 12 | 10 | Luz de emergencia |
| 13 | 15 | Luz de freno, luz antiniebla delantera |
| Número | Amperios [A] | Circuito protegido |
|---|---|---|
| 14 | 10 | Sistema de control de tiempo, módulo de control del motor (ECM / ECCS), sistema de bloqueo de la transmisión A/T |
| 15 | 10 | Iluminación interior, iluminación del maletero, reloj, sistema de control de tiempo, señal acústica de advertencia, sistema de cinturones de seguridad automáticos de 2 puntos, sistema de cinturones de seguridad automáticos de 3 puntos, audio, sistema de airbag |
| 16 | 10 | Aire acondicionado, unidad de control A/T |
| 17 | 10 | Luz trasera, luz de posición lateral, luz de posición, luz de matrícula, iluminación, sistema de control de tiempo |
| 18 | 15 | Luz de freno, luz de freno alta, ASCD, sistema de bloqueo de la transmisión A/T |
| 19 | 10 | Módulo de control del motor (ECM / ECCS), relé inhibidor, ABS, ventilador de refrigeración |
| 20 | 15 | Bomba de combustible |
| 21 | 20 | Calefactor de la luneta trasera |
| 22 | 20 | Calefactor de la luneta trasera |
| R1 | Calefactor de la luneta trasera | |
| R2 | Encendido 2 | |
| R3 | Accesorios | |
| R4 | Encendido 1 | |
Motor
- Caja de fusibles
- Caja de fusibles de relés 1
- Sensor de zona de colisión delantera
- Caja de fusibles de relés 2

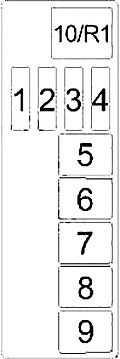

Diagrama de la caja de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 | Faro derecho, luz diurna |
| 2 | 15 | Faro izquierdo, luz diurna |
| 3 | 10 | Bocina |
| 4 | 20 | ABS |
| 5 | 30 | Ventilador de refrigeración |
| 6 | 30 | ABS |
| 7 | 30 | Interruptor automático (sistema de cinturones de seguridad automáticos de 2 puntos), interruptor automático (elevalunas eléctrico, bloqueo de puertas, relé de techo solar) |
| 8 | 30 | Interruptor de encendido, sistema de carga |
| 9 | 25 | Módulo de control del motor (ECCS) |
| 10 | Motor SR: Ventilador de refrigeración | |
| R1 | Motor GA: Bocina | |
Caja de fusibles #1
| Número | Relé |
|---|---|
| R1 | Inhibidor (transmisión automática) |
| Embrague (transmisión manual) | |
| R2 | Relé del ventilador de refrigeración 1 (transmisión automática + motor SR) |
| Relé principal del ventilador de refrigeración (excepto transmisión automática + motor SR) | |
| R3 | Relé del ventilador de refrigeración 2 (transmisión automática + motor SR) |
| Relé principal del ventilador de refrigeración (transmisión automática + motor GA) | |
| R4 | Bomba de combustible |
| R5 | Aire acondicionado |
| R6 | Luz antiniebla delantera |
Caja de fusibles #2
| Número | Relé |
|---|---|
| R1 | Motor GA: bocina (excepto EE. UU.) |
| R2 | Relé del ventilador de refrigeración 3 (transmisión automática + motor SR) |
| R3 | Luz diurna |
Diagrama de fusibles y relés – Nissan Sentra
Aplicable a vehículos fabricados en los años:
1990, 1991, 1992, 1993, 1994.
Cabina
- Caja de fusibles
- Unidad de control automático de la transmisión
- Unidad de control de luces diurnas
- Interruptor de embrague
- Unidad de control de bloqueo de la transmisión
- Interruptor de luz de freno
- Interruptor de cancelación ASCD
- Relé de mantenimiento ASCD
- Unidad de control ASCD
- Unidad de intermitencia combinada
- Unidad de control ABS
- Relé de encendido 3 (sin techo solar)
Relé de techo solar - Sensor de túnel y sensor de seguridad
- Unidad de control de airbag
- Módulo de control del motor (ECM / ECCS)
- Relé del módulo de control del motor (ECM / ECCS)
- Unidad de control de tiempo
Diagrama de la caja de fusibles del salpicadero
El bloque de fusibles se encuentra detrás de la cubierta del salpicadero.
| Número | Amperios [A] | Circuito protegido |
|---|---|---|
| Número | Amperios [A] | Circuito protegido |
| 1 | 10 | Odómetro, luz de control, sistema de luces diurnas, calefacción de la luneta trasera, ASCD, luz de reserva, relé de luz de control, unidad de control del motor (ECM / ECCS), sistema de bloqueo de la transmisión A/T, unidad de control A/T |
| 2 | 10 | Encender la luz de control |
| 3 | 10 | Relé de encendido 3, relé del techo solar, sistema de control de tiempo, ASCD, aire acondicionado, sistema de elevalunas eléctricos, sistema de cinturones de seguridad automáticos de 2 puntos, sistema de cierre de puertas |
| 4 | 10 | Sistema de airbag |
| 5 | 15 | Encendedor |
| 6 | 10 | Espejo exterior, aire acondicionado |
| 7 | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 8 | 10 | Audio, iluminación, reloj, unidad de control del motor (ECM / ECCS) |
| 9 | 10 | Sistema de control de luces diurnas, unidad de control del motor (ECM / ECCS) |
| 10 | 15 | Motor del ventilador |
| 11 | 15 | Motor del ventilador |
| 12 | 10 | Luz de emergencia |
| 13 | 15 | Luz de freno, luz antiniebla delantera |
| Número | Amperios [A] | Circuito protegido |
|---|---|---|
| 14 | 10 | Sistema de gestión del tiempo, módulo de control del motor (ECM / ECCS), sistema de bloqueo de la transmisión A/T |
| 15 | 10 | Iluminación interior, iluminación del maletero, reloj, sistema de gestión del tiempo, señal acústica, sistema de cinturones de seguridad automáticos de 2 puntos, sistema de cinturones de seguridad automáticos de 3 puntos, audio, sistema de airbag |
| 16 | 10 | Aire acondicionado, unidad de control A/T |
| 17 | 10 | Luz trasera, luz lateral, luz de posición, luz de matrícula, iluminación, sistema de gestión del tiempo |
| 18 | 15 | Luz de freno, luz de freno alta, ASCD, sistema de bloqueo de la transmisión A/T |
| 19 | 10 | Módulo de control del motor (ECM / ECCS), relé inhibidor, ABS, ventilador de refrigeración |
| 20 | 15 | Bomba de combustible |
| 21 | 20 | Calefactor de la luneta trasera |
| 22 | 20 | Calefactor de la luneta trasera |
| R1 | Calefactor de la luneta trasera | |
| R2 | Encendido 2 | |
| R3 | Accesorios | |
| R4 | Encendido 1 | |
Motor
- Caja de fusibles
- Caja de fusibles de relés 1
- Sensor de zona de impacto frontal
- Caja de fusibles de relés 2
Diagrama de la caja de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 | Faro derecho, luz diurna |
| 2 | 15 | Faro izquierdo, luz diurna |
| 3 | 10 | Bocina |
| 4 | 20 | ABS |
| 5 | 30 | Ventilador de refrigeración |
| 6 | 30 | ABS |
| 7 | 30 | Interruptor automático (sistema de cinturones de seguridad automáticos de 2 puntos, interruptor automático (elevalunas eléctrico, bloqueo de puertas, relé de techo solar) |
| 8 | 30 | Interruptor de encendido, sistema de carga |
| 9 | 25 | Módulo de control del motor (ECCS) |
| 10 | Motor SR: Ventilador de refrigeración | |
| R1 | Motor GA: Bocina | |
Caja de fusibles de relés #1
| Número | Relé |
|---|---|
| R1 | Inhibidor (transmisión automática) |
| Embrague (transmisión manual) | |
| R2 | Relé del ventilador de refrigeración 1 (transmisión automática + motor SR) |
| Relé principal del ventilador de refrigeración (excepto transmisión automática + motor SR) | |
| R3 | Relé del ventilador de refrigeración 2 (transmisión automática + motor SR) |
| Relé principal del ventilador de refrigeración (transmisión automática + motor GA) | |
| R4 | Bomba de combustible |
| R5 | Aire acondicionado |
| R6 | Faros antiniebla delanteros |
Caja de fusibles #2
| Número | Relé |
|---|---|
| R1 | Motor GA: bocina (excepto EE. UU.) |
| R2 | Relé del ventilador de refrigeración 3 (transmisión automática + motor SR) |
| R3 | Luz diurna |
Diagrama de fusibles y relés – Nissan Sentra
Aplicable a vehículos fabricados en los años:
1995, 1996, 1997, 1998, 1999.
Fusibles del salpicadero
La caja de fusibles se encuentra detrás de la cubierta del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Motor del ventilador |
| 2 | 15 | Motor del ventilador |
| 3 | – | – |
| 4 | 20 | Relé del desempañador de la luneta trasera |
| 5 | 20 | Relé del desempañador de la luneta trasera |
| 6 | 7,5 | Relé del aire acondicionado, amplificador de control de temperatura, interruptor del aire acondicionado, interruptor de recirculación |
| 7 | 7,5 | 1997-1999: Módulo de control de la transmisión (TCM) |
| 7,5 | 1995-1996: Luz diurna, unidad de control de entrada inteligente, relé de elevalunas eléctrico, relé de techo solar, relé del desempañador de la luneta trasera, reloj del desempañador de la luneta trasera, interruptor principal ASCD, relé de mantenimiento ASCD | |
| 8 | 7,5 | 1997-1999: Relé del desempañador de la luneta trasera, conector de enlace de datos, SECU, reloj del desempañador de la luneta trasera, luz diurna, ASCD, interruptor de bloqueo de la transmisión automática, relé de elevalunas eléctrico, relé de techo solar |
| 10 | 1995-1996: Tacómetro combinado, luces de reserva, interruptor de posición, interruptor inhibidor | |
| 9 | 10 | Interruptor de control remoto de los espejos exteriores |
| 10 | 15 | Radio, SECU |
| 11 | 7,5 | Interruptor de emergencia |
| 12 | 10 | 1997-1999: Válvula solenoide del embrague del convertidor de par, válvula solenoide de cancelación de sobrecarga, tacómetro combinado, interruptor de posición de estacionamiento/neutral, interruptor de luz de reserva |
| 7,5 | 1995-1996: ABS | |
| 13 | 15 | Encendedor de cigarrillos |
| 14 | 15 | Interruptor de luz de freno |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 15 | 10 | 1997-1999: Conector de enlace de datos (GST), interruptor de llave, audio, luz interior, luz del maletero, odómetro combinado |
| 10 | 1995-1996: Interruptor de emergencia, relé de control remoto multifunción 1, relé de control remoto multifunción 2 | |
| 16 | 10 | 1995-1996: Sensor de oxígeno calentado, unidad de control del motor |
| 17 | 15 | Relé de la bomba de combustible |
| 18 | 10 | 1997-1999: Sensor de oxígeno calentado |
| 7,5 | 1995-1996: Unidad de control de la transmisión (TCM) | |
| 19 | 20 | Sistema de limpiaparabrisas y lavaparabrisas delantero |
| 20 | 10 | 1997-1999: Interruptor de emergencia, relé de control remoto multifunción |
| 7,5 | 1995-1996: Luz del maletero, luz interior, | |
| 21 | 10 | 1997-1999: Inyectores |
| 10 | 1995-1996: Relé de alarma antirrobo, relé de freno, ventilador de refrigeración, unidad de control del motor | |
| 22 | 10 | Unidad de sensor de diagnóstico de airbag |
| 23 | – | – |
| 24 | 7,5 | 1995-1996: Odómetro combinado (unidad de control de entrada inteligente), interruptor de llave, gong de advertencia, audio |
| 25 | 10 | 1997-1999: Válvula solenoide del interruptor de mapa/Baro, válvula solenoide EGRC, relé del ventilador de refrigeración, relé de alarma antirrobo, relé de posición de estacionamiento/neutral, válvula de derivación para la válvula de cierre de vacío, válvula solenoide de control de tiempo de la válvula de admisión, válvula IACV-AAC, válvula de control del depósito EVAP |
| 26 | 7,5 | Unidad de control del motor, relé de bloqueo del embrague, relé de posición de estacionamiento/neutral, relé de alarma antirrobo, luz diurna |
| 27 | – | – |
| 28 | 7,5 | ABS |
| 29 | – | – |
Fusibles en el compartimento del motor
El bloque de fusibles se encuentra cerca de la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 30 | 7,5 | Relé del aire acondicionado |
| 31 | 7,5 | Generador |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | 15 | Relé de las luces antiniebla delanteras |
| 36 | 10 | Interruptor de iluminación (faros delanteros, luces de bienvenida, SECU, timbre, luces traseras, unidad de control del motor, luces de matrícula) |
| 37 | – | – |
| 38 | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 39 | 15 | Faro derecho, interruptor de iluminación, luces diurnas, relé de la lámpara de advertencia antirrobo |
| 40 | 15 | Faro izquierdo, interruptor de iluminación, luces diurnas, relé de la lámpara de advertencia antirrobo |
| 41 | 7,5 | Módulo de control del motor (ECM), relé del ECM |
| 42 | 10 | Relé de la bocina |
| 43 | 7,5 | Relé de la bocina 2 |
| 44 | – | – |
| 45 | – | – |
| E | 30 | Relé del ventilador de refrigeración |
| F | 25 | Interruptor automático (relé de elevalunas eléctrico, SECU, relé de techo solar) |
| G | 75 | Generador, Relé de accesorios (Fusibles: “9”, “13”, “19”), Relé de encendido (Fusibles: “7”, “8”, “11”, “12”, “18”, “28”), Relé del ventilador (Fusibles: “1”, “2”), Fusibles: “E”, “F”, “30”, “31” |
| I | 30 | Encendido |
Otra caja de fusibles
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | – | – |
| B | – | – |
| C | 30 | ABS |
| D | 30 | ABS |
| Relé de control remoto 2 | ||
Caja de fusibles

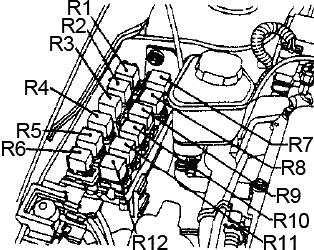

| Número | Relé |
|---|---|
| R1 | Relé de control remoto 1 |
| R2 | Aire acondicionado |
| R3 | Bloqueo del embrague (transmisión manual) |
| R4 | 1997-1999: posición de estacionamiento/neutral |
| 1995-1996: Inhibidor | |
| R5 | Relé del ventilador de refrigeración 1 |
| R6 | Bocina |
| R7 | Faros antiniebla delanteros |
| R8 | Advertencia antirrobo |
| R9 | Bombilla de advertencia antirrobo |
| R10 | Relé del ventilador de refrigeración 3 |
| R11 | Bocina 2 |
| R12 | Relé del ventilador de refrigeración 2 |
Diagrama de fusibles y relés – Nissan Sentra
Aplicable a vehículos fabricados en los años:
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Cabina
- Caja de fusibles
- Unidad de control de tiempo / Unidad de entrada inteligente
- Unidad de intermitencia
- Relé del módulo de control del motor / relé de control del motor del acelerador:
- Unidad de sensor de diagnóstico de airbag
- –
- Unidad de control del inmovilizador
- Unidad de control de luces diurnas
- Relé del desempañador de la luneta trasera;
- Relé de la bomba de combustible:
Diagrama de la caja de fusibles del salpicadero
El bloque de fusibles se encuentra detrás de la guantera del salpicadero.
Relés:
Trasero:
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Audio, interruptor de control remoto de espejos, relé de toma de corriente, unidad de control de entrada inteligente (SECU), sintonizador de radio satelital (2004-2006), cambiador de CD (2005-2006) |
| 2 | 10 | Interruptor de luz de freno, luz de freno, luz de freno montada en la parte superior |
| 3 | 15 | Relé de toma de corriente |
| 4 | 20 | Relé del desempañador de la luneta trasera |
| 5 | 15 | Relé de acceso remoto sin llave, interruptor de emergencia |
| 6 | 10 | Relé de apertura del maletero, actuador de apertura del maletero |
| 7 | 20 | Relé del desempañador de la luneta trasera |
| 8 | 15 | Sensor de oxígeno calentado, sensor de flujo de aire |
| 9 | 10 | 2000-2003: Válvula de control de ventilación para el depósito EVAP, válvula de derivación de la válvula de cierre de vacío |
| 10 | 10 | Unidad de control de luces diurnas, unidad de control de tiempo, unidad de control de entrada inteligente (SECU), relé de elevalunas eléctrico, interruptor de techo solar, interruptor de luz de freno (QR), relé de desempañador de la luneta trasera, conector de enlace de datos, interruptor de freno ASCD (2002-2006), dispositivo A/T (2000-2003), relé de apertura del maletero 2 (2000), unidad de control ASCD (2000-2002) |
| 11 | 10 | Módulo de control de la transmisión (TCM), sensor de velocidad, sensor de velocidad de la turbina (QR) |
| 12 | 10 | Interruptor de llave, odómetro combinado, luz de seguridad, módulo de control de la transmisión (TCM), conector de enlace de datos |
| 13 | 10 | Unidad de control de tiempo, relé de espejo calefactado, luz del maletero, luz interior |
| 14 | 15 | Motor del ventilador |
| 15 | 10 | Control de aire, relé de aire acondicionado (2002-2006), amplificador de temperatura (2000-2002) |
| 16 | 15 | Motor del ventilador |
| 17 | 10 | Inyector, módulo de control del motor, relé de la bomba de combustible |
| 18 | 10 | Unidad de sensor de diagnóstico de airbag |
| 19 | – | – |
| 20 | 10 | Interruptor de posición de estacionamiento y neutral (transmisión automática), unidad de control del inmovilizador (QR), relé de bloqueo del embrague (transmisión manual), relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3 (QR), relé del motor de control del acelerador (2000-2002), válvula solenoide de control de volumen de absorción EVAP (2000-2003), válvula solenoide de control de distribución de la válvula de admisión (2000-2002), válvula solenoide de control de la válvula de remolino (2000-2001), válvula solenoide de control VIAS (2002-2003) |
| 21 | 10 | Unidad de control de luces diurnas, ECM (2000-2003) |
| 22 | 15 | Encendedor |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero, interruptor del limpiaparabrisas delantero |
| 26 | 10 | Interruptor de emergencia |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Relé de la bomba de combustible |
| 30 | 10 | Odómetro combinado, interruptor de luz de marcha atrás (transmisión manual), interruptor de posición de estacionamiento y neutral (transmisión automática) |
| 31 | 10 | Sistema de prevención de bloqueo de ruedas |
| 32 | – | Reserva |
| 33 | – | Reserva |
| 34 | – | Reserva |
| R1 | Interruptor automático (unidad de control de entrada inteligente (SECU), relé de elevalunas eléctrico, techo solar) | |
| R2 | Espejo calefactado | |
| R3 | Toma de corriente | |
| R4 | Apertura del maletero | |
| R5 | Elevalunas eléctrico | |
| R6 | Acceso remoto sin llave | |
| R1 | Encendido | |
| R2 | Motor del ventilador | |
| R3 | Accesorios | |

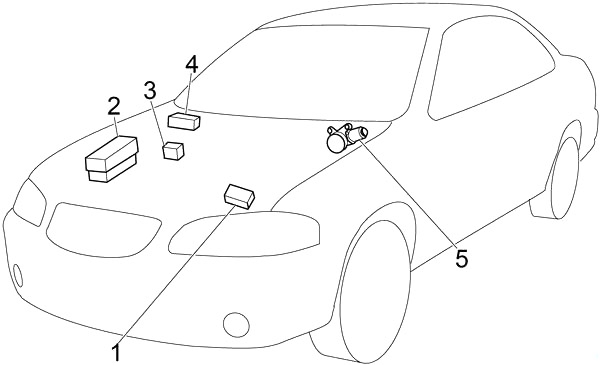

Motor
- Caja de fusibles
- Caja de fusibles de relés
- Actuador y unidad de control ABS
- Unidad de control del motor
- Motor del limpiaparabrisas delantero
Diagrama de la caja de fusibles del compartimento del motor
El bloque de fusibles se encuentra cerca de la batería. Retire la tapa de la caja de fusibles presionando el gancho y levantando la tapa.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 15 | Audio, subwoofer, sintonizador de radio satelital (2004-2006), cambiador de CD (2000-2003) |
| 33 | 10 | Generador, relé de la bocina |
| 34 | 15 | Relé del módulo de control del motor |
| 35 | 10 | Relé de la señal de advertencia antirrobo (2000), relé de la luz de advertencia antirrobo |
| 36 | 10 | 2000-2001, 2004-2006: Módulo de control del motor (ECM), relé del ECM, unidad de control del inmovilizador |
| 10 | QG (2002-2003): Módulo de control del motor (ECM), relé del ECM | |
| 15 | QR (2002-2003): Módulo de control del motor (ECM), relé del ECM, unidad de control del inmovilizador | |
| 37 | 10 | Unidad de control de entrada inteligente (SECU) |
| 38 | 10 | Interruptor de iluminación (luces combinadas), unidad de control de entrada inteligente (SECU), unidad de control de tiempo, luces de iluminación, luz de matrícula |
| 39 | 15 | Faro, interruptor de iluminación, unidad de control de luces diurnas, relé de la luz de advertencia antirrobo |
| 40 | 15 | Faro, interruptor de iluminación, unidad de control de luces diurnas, relé de la luz de advertencia antirrobo |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 41 | 15 | 2002-2006: Relé del motor de control del acelerador |
| 42 | 20 | 2002-2006: Amplificador de audio |
| 43 | 15 | Relé de los faros antiniebla delanteros |
| A | 100 | QG, SR: Generador, Relé de encendido (Fusibles: “25”, “26”, “29, “30”, “31”), Fusibles: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” |
| 120 | QR: Generador, Relé de encendido (Fusibles: “25”, “26”, “29, “30”, “31”), Fusibles: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” | |
| B | 80 | Relé de accesorios (Fusible “22”), Relé de encendido (Fusibles: “8”, “9”, “10”, “11”) Relé del ventilador (Fusibles “14”, “16”), Fusible “12”, “13” |
| C | 40 | Encendido |
| D | 30 | Interruptor automático (unidad de control de entrada inteligente (SECU), relé de elevalunas eléctrico, techo solar) |
| E | – | – |
| F | 40 | Sistema de prevención de bloqueo de ruedas |
| G | 40 | Sistema de prevención de bloqueo de ruedas |
| H | 40 | Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 3 (QR) |
| I | 40 | Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 2 |
Caja de fusibles
| Número | Relé |
|---|---|
| R1 | Relé de la lámpara de advertencia antirrobo |
| R2 | QR: Relé del ventilador de refrigeración 3 |
| R3 | Faro delantero |
| R4 | Bloqueo del embrague (transmisión manual) |
| R5 | Relé del ventilador de refrigeración 1 |
| R6 | Bocina |
| R7 | Aire acondicionado |
| R8 | Posición de estacionamiento y neutral (transmisión automática) |
| R9 | Relé del ventilador de refrigeración 2 |
| R10 | 2000: Señal de advertencia antirrobo |
Diagrama de fusibles y relés – Nissan Sentra
Aplica a vehículos fabricados en los años:
2007, 2008, 2009, 2010, 2011, 2012.
Fusibles del salpicadero
La caja de fusibles se encuentra detrás de la guantera del salpicadero. Abra el soporte de las gafas y tire de él para retirarlo.
Parte trasera:
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 10 | Espejo, luces de advertencia, gong de advertencia, luz indicadora CVT |
| 6 | 10 | Instrumento combinado, sistema de apertura remota sin llave, proyector, intermitentes y luces de advertencia, faro antiniebla delantero, luz de estacionamiento, luz de matrícula, luz trasera, interruptor combinado, iluminación, sistema de audio, sistema de luces diurnas, teléfono manos libres, protección del vehículo (advertencia de robo), elevalunas eléctrico, sistema de comunicación audiovisual, información del vehículo y sistema de interruptores integrado, llave inteligente, luces de bienvenida/mapas, luces de bienvenida del maletero |
| 7 | 15 | Fusible exacto |
| 8 | 10 | Desempañador de la ventana trasera |
| 9 | 10 | Timbre de advertencia, luces de bienvenida/mapas, luces de bienvenida del baño, luces de bienvenida del maletero, bloqueo de encendido, llave inteligente, abridor del maletero |
| 10 | 15 | Sistema de calefacción, aire acondicionado manual |
| 11 | 15 | Sistema de calefacción, aire acondicionado manual |
| 12 | 10 | Iluminación, luz indicadora de avería, sistema de bloqueo de la transmisión CVT, dirección asistida electrónica, llave inteligente, proyector, intermitentes y luces de advertencia, sistema de advertencia de baja presión de neumáticos, señal de advertencia, sistema de luces diurnas, teléfono manos libres, protección del vehículo (robo) Advertencia, sistema de apertura remota sin llave, sistema antirrobo Nissan, limpiaparabrisas y pulverizador delantero, faro antiniebla delantero, techo solar, interruptor combinado, sistema de calefacción, aire acondicionado manual, luz de estacionamiento, luz de matrícula, luz trasera, luces de bienvenida/mapas, luz de umbral de puerta, luz del maletero, información del vehículo y sistema de interruptores integrado, elevalunas eléctrico, desempañador de la ventana trasera, sistema de comunicación audiovisual, interruptor de freno ASCD, interruptor de posición de estacionamiento/neutral, luz indicadora CVT, sistema de arranque, asiento calefactable |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 | Sistema de retención suplementario |
| 14 | 10 | Bombilla de repuesto, instrumento combinado, sistema de llave inteligente, proyector, intermitentes y luces de advertencia, iluminación, señal de advertencia, sistema de luces diurnas, sistema de advertencia de baja presión de neumáticos, dirección asistida electrónica, sistema de carga, luces de advertencia, interruptor de posición de estacionamiento/neutral, indicador ASCD, luz indicadora CVT, luz indicadora de avería, sistema antibloqueo, interruptor de control de sobrecarga, sistema de retención suplementario, sistema de comunicación audiovisual |
| 15 | 10 | Limpiaparabrisas y pulverizador delantero |
| 16 | 15 | QR: sensor de relación aire-combustible, función del sistema de encendido de combustible, sensor de oxígeno calentado |
| 17 | 20 | Audio |
| 18 | 15 | Prefusible |
| 19 | 10 | Bombilla de freno, instrumento combinado, iluminación, cierre de puertas, interruptor de freno, sistema de luces diurnas, sistema de llave inteligente, proyector, sistema antirrobo Nissan, intermitentes y luces de advertencia, sistema de seguridad del vehículo (advertencia de robo), dirección asistida electrónica, señal de advertencia, sistema de advertencia de baja presión de neumáticos, luz indicadora CVT, calefacción, aire acondicionado manual, luces de advertencia, sistema antibloqueo, indicador ASCD, iluminación de confort/mapas, bombilla de umbral de puerta, bombilla del maletero, sistema de comunicación audiovisual, indicador de avería, bombilla, desempañador de la ventana trasera, interruptor de freno ASCD |
| 20 | 10 | Sistema de llave inteligente, sistema de comunicación audiovisual, información del vehículo y sistema de interruptores integrado, cerradura eléctrica de la puerta, sistema de apertura remota sin llave, sistema antirrobo Nissan, apertura del maletero, sistema de seguridad del vehículo (advertencia de robo), señal de advertencia, interruptor combinado, sistema de luces diurnas, faro antiniebla delantero, proyector, iluminación de confort/mapas, iluminación del inodoro, iluminación del maletero, iluminación, intermitentes y luces de advertencia, luces de estacionamiento, bombillas de matrícula, bombillas traseras, interruptor de freno ASCD |
| 21 | 10 | Bloqueo de encendido, gong de advertencia, sistema de llave inteligente, sistema de apertura remota sin llave, iluminación de confort/mapas, bombilla del inodoro, bombilla del maletero |
| 22 | 10 | Sistema manos libres |
| R1 | Accesorios | |
| R2 | Ventilador | |
Compartimento del motor
- Fusibles #1
- Fusibles #2
- Módulo de control de la transmisión (TCM)
- Módulo de control del motor (ECM)
- Actuador y unidad de control ABS
- Motor del limpiaparabrisas delantero
- A – Fusible a fusible;
- B – Fusibles n.º 1;
- C – Fusibles n.º 2 / Fusibles de relé.
Diagrama de fusibles del compartimento del motor n.º 1
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | – | – |
| 33 | – | – |
| 34 | 10 | Proyector alto derecho, sistema de luces diurnas |
| 35 | 10 | Proyector alto izquierdo, sistema de luces diurnas |
| 36 | 10 | Luz de estacionamiento, luz de matrícula, luz trasera, iluminación |
| 37 | 10 | Luz de estacionamiento, luz de matrícula, luz trasera |
| 38 | – | – |
| 39 | 30 | Relé del limpiaparabrisas delantero, relé del limpiaparabrisas delantero alto |
| 40 | 15 | Nivel bajo de los faros, sistema de luces diurnas |
| 41 | 15 | Nivel bajo de los faros, sistema de luces diurnas |
| 42 | 10 | Relé del aire acondicionado |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | 15 | Relé del desempañador de la ventana trasera |
| 47 | 15 | Relé del desempañador de la ventana trasera |
| 48 | 15 | Relé de la bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 49 | 10 | Módulo de control de la transmisión (alimentación), válvula solenoide del sensor de presión adicional, luz indicadora CVT, sensor de velocidad principal CVT (sensor de revoluciones) |
| 50 | 10 | Sistema de prevención de bloqueo de ruedas |
| 51 | 10 | Sensor de oxígeno calentado |
| 52 | 15 | Relé del motor del acelerador |
| 53 | 20 | Relé del módulo de control del motor (ECM), sistema antirrobo Nissan, módulo de control de la transmisión (alimentación), luz indicadora CVT, alimentación de emergencia del ECM |
| 54 | 10 | Función del sistema de encendido de combustible, sensor de relación aire-combustible |
| 55 | 10 | Inyector, función del sistema de encendido de combustible |
| 56 | 15 | Faro antiniebla delantero |
| R1 | Desempañador de la ventana trasera | |
| R2 | Módulo de control del motor (ECM) | |
| R3 | Faro principal | |
| R4 | Faro antiniebla delantero | |
| R5 | Motor de arranque | |
| R6 | Ventilador de refrigeración 2 | |
| R7 | Ventilador de refrigeración 3 | |
| R8 | Ventilador de refrigeración 1 | |
| R9 | Encendido | |
Diagrama de fusibles del compartimento del motor n.º 2
Retire la tapa de los fusibles presionando los ganchos y levantando la tapa desde la parte delantera.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 24 | – | – |
| 25 | 10 | Bocina, sistema de apertura remota sin llave, sistema de llave inteligente, sistema de seguridad del vehículo (alarma antirrobo) |
| 26 | 10 | Sistema de carga |
| 27 | 10 | Sistema de luces diurnas |
| 28 | 10 | Desempañador de la ventana trasera |
| 29 | – | – |
| 30 | 20 | Asiento calefactable |
| 31 | 20 | Audio, información del vehículo y sistema de interruptores integrado, sistema de comunicación audiovisual |
| F | 60 | Dirección asistida electrónica |
| G | 30 | Sistema de prevención de bloqueo de ruedas |
| H | 30 | Sistema de prevención de bloqueo de ruedas |
| I | – | – |
| J | 50 | Sistema de advertencia de baja presión de neumáticos, techo solar, cierre de puertas, sistema de luces diurnas, faro antiniebla delantero, intermitentes y luces de advertencia, interruptor combinado, luz de estacionamiento, luz de matrícula, luz trasera, señal de advertencia, iluminación, sistema de apertura remota sin llave, sistema de llave inteligente, abridor del maletero, teléfono manos libres, sistema de seguridad del vehículo (alarma antirrobo), sistema antirrobo Nissan, elevalunas eléctrico, desempañador de la ventana trasera, luces de bienvenida/mapas, luz de bienvenida, luz del maletero, limpiaparabrisas y pulverizador delantero, información del vehículo y sistema de interruptores integrado, sistema de comunicación audiovisual Fusible: “9” |
| K | 40 | Ventilador de refrigeración |
| L | 40 | Ventilador de refrigeración |
| M | 40 | Sistema de arranque, interruptor de encendido |
| R1 | Bocina | |
| R2 | Sistema de luces diurnas 2 | |
Relés
| Número | Relé |
|---|---|
| R1 | Bocina |
| R2 | Sistema de luces diurnas 2 |
| R3 | Ventilador de refrigeración 5 |
| R4 | Sistema de luces diurnas |
| R5 | Ventilador de refrigeración 4 |
Caja de fusibles
Se encuentra en la batería.
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 225 | Sistema de arranque, sistema de carga, fusible: “E”, “D” |
| B | 80 | Relé de encendido (fusibles: “48”, “49”, “50”, “51”, “54”, “55”) |
| C | 100 | Relé del motor del ventilador delantero (fusibles: “10”, “11”), relé de accesorios (fusibles: “5”, “6”, “7”), fusible: “17”, “18”, “19”, “20”, “21”, “22” |
| D | 60 | Relé de los faros antiniebla delanteros (fusible: “56”), relé de los faros de bajo nivel (fusibles: “40”, “41”) Relé del faro alto derecho, relé del faro alto izquierdo, relé de las luces traseras, fusible: “39”, “42” |
| E | 100 | Fusibles: “25”, “26”, “27”, “28”, “30”, “31”, “F”, “G”, “H”, “J”, “K”, “L”, “M” |
Acerca del Nissan Sentra (1990-2012)
El Nissan Sentra, fabricado entre 1990 y 2012, es un automóvil compacto que ganó popularidad por su fiabilidad y economía de funcionamiento. Este modelo ofrecía varias motorizaciones, incluyendo motores de cuatro cilindros con cilindradas de 1.6 a 2.5 litros, lo que permitía a los conductores elegir entre variantes económicas y más potentes. El Nissan Sentra era conocido por su conducción cómoda y su interior práctico, lo que lo hacía ideal tanto para la ciudad como para viajes largos. A lo largo de los años de producción, sufrió varias modernizaciones que mejoraron su diseño y equipamiento tecnológico.
Diagrama de la caja de fusibles del Nissan Sentra
Esta página muestra el diagrama de la caja de fusibles para el modelo Nissan Sentra, que es esencial para la identificación y el reemplazo de los fusibles. La caja de fusibles en este vehículo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y las funciones de cada fusible.
