Nissan Teana (J31) (2003-2008) – caja de fusibles
Diagram de fusibles y relés – Nissan Teana (J31)
Aplica a vehículos fabricados en los años:
2003, 2004, 2005, 2006, 2007, 2008.

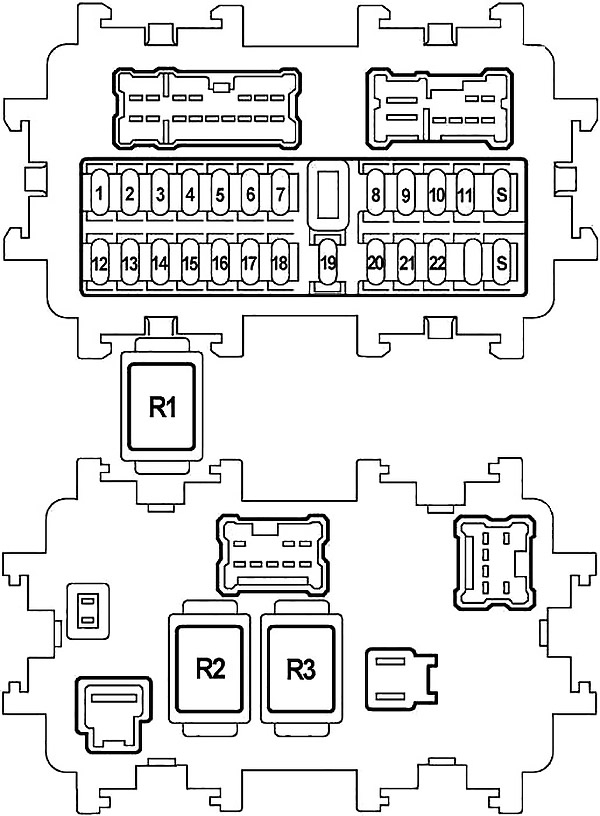

Diagrama de fusibles del salpicadero
La caja de fusibles se encuentra detrás de la cubierta del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Alimentación principal y circuito de tierra, inyector, sistema de entrada remota sin llave, sistema de llave inteligente, sistema antirrobo Nissan, elevalunas eléctrico, desempañador de la luneta trasera, techo corredizo, posicionador automático de la dirección, asiento eléctrico, faro, control automático de luces, sistema de control de orientación de faros, faro antiniebla delantero, faro antiniebla trasero, intermitentes y luz de emergencia, interruptor combinado, luces de estacionamiento, luces de matrícula y traseras, iluminación, bocina, limpiaparabrisas y lavaparabrisas delantero, lavaparabrisas, información del vehículo y sistema de interruptores integrado |
| 2 | 10 | Señal de arranque |
| 3 | 10 | Asiento calefactable |
| 4 | 10 | Audio |
| 5 | 15 | Prefusible |
| 6 | 10 | Sistema de entrada sin llave, espejo eléctrico, desempañador de la luneta trasera, posicionador automático de la dirección, aire acondicionado, faro, control automático de luces, sistema de control de orientación de faros, faro antiniebla delantero, faro antiniebla trasero, intermitentes y luz de emergencia, interruptor combinado, iluminación, luces de estacionamiento, luces de matrícula y traseras, velocímetro, tacómetro, indicadores de temperatura y combustible, lavaparabrisas, audio, antena de audio, información del vehículo y sistema de interruptores integrado, línea de comunicación audiovisual |
| 7 | 15 | Encendedor de cigarrillos |
| 8 | 10 | Asiento calefactable, aire acondicionado |
| 9 | 10 | Posicionador automático de la transmisión |
| 10 | 15 | Aire acondicionado |
| 11 | 15 | Aire acondicionado |
| 12 | 10 | Sistema de control automático de velocidad (ASCD) Interruptor de freno, conexión MIL y enlaces de datos, sensor de velocidad del vehículo, elementos no detectables, sistema de bloqueo de la transmisión, sistema de control dinámico del vehículo, sistema de llave inteligente, sistema antirrobo Nissan, desempañador de la luneta trasera, asiento calefactable, parasol trasero, aire acondicionado, luces de estacionamiento, luces de posición y traseras, sistema de control de orientación de faros, iluminación, sistema de iluminación frontal adaptativa, velocímetro, tacómetro, indicadores de temperatura y combustible, gong de advertencia, luces de advertencia, luz indicadora A/T, luz indicadora CVT, audio, línea de comunicación audiovisual, información del vehículo y sistema de interruptores integrado |
| 13 | 10 | Sistema de retención suplementario |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 10 | Interruptor de posición de parada/punto muerto, intermitente del control automático de velocidad (ASCD), conexión MIL y conexiones de datos, elementos no detectables, sistema antibloqueo, sistema de control dinámico del vehículo, sistema de retención suplementario, parasol trasero, sistema de llave inteligente, sistema de carga, faro, faro antiniebla delantero, faro antiniebla trasero, intermitentes y luz de emergencia, luz de marcha atrás, iluminación, luces de estacionamiento, luces de matrícula y traseras, velocímetro, tacómetro, indicadores de temperatura y combustible, gong de advertencia, luces de advertencia, luz indicadora A/T, luz indicadora CVT, audio, información del vehículo y sistema de interruptores integrado |
| 15 | 15 | Asiento con masaje de aire |
| 16 | – | No se utiliza |
| 17 | 15 | Bloqueo de alimentación, indicador del dispositivo de control automático de velocidad (ASCD), sensor de temperatura del líquido A/T y fuente de alimentación TCM, fuente de alimentación principal y circuito de tierra, elementos no detectables, interruptor de modo manual, sistema de bloqueo de la transmisión, sistema de control dinámico del vehículo, control remoto para el sistema de apertura sin llave, sistema de llave inteligente, sistema antirrobo Nissan, apertura del maletero, elevalunas eléctrico, techo corredizo, desempañador de la luneta trasera, posicionador automático de la dirección, control automático de luces, sistema de control de orientación de faros, faro, asiento ajustable eléctricamente, faro antiniebla delantero, faro antiniebla trasero, intermitentes y luz de emergencia, interruptor combinado, luces de estacionamiento, luces de matrícula y traseras, luz de bienvenida, iluminación, gong de advertencia, luces de advertencia, luz indicadora A/T, luz indicadora CVT, información del vehículo y sistema de interruptores integrado, limpiaparabrisas y lavaparabrisas delantero |
| 18 | 15 | Sistema de bloqueo de la transmisión, puerta con bloqueo de alimentación, sistema de llave inteligente, sistema antirrobo Nissan, posicionador automático de la dirección, señal de advertencia, luz de iluminación interior |
| 19 | 10 | Soporte del motor controlado electrónicamente, conexión MIL y conexiones de datos, elementos no detectables, interruptor de modo manual, sistema de llave inteligente, sistema de control dinámico del vehículo, sistema antirrobo Nissan, aire acondicionado, iluminación, luces de estacionamiento, luces de matrícula y traseras, velocímetro, tacómetro, indicadores de temperatura y combustible, gong de advertencia, luces de advertencia, luz indicadora A/T, luz indicadora CVT, audio, información del vehículo y sistema de interruptores integrado, línea de comunicación audiovisual |
| 20 | 10 | Dispositivo de control automático de velocidad (ASCD) Interruptor de freno, interruptor de freno, elementos no detectables, sistema de bloqueo de la transmisión, luz de freno, sistema de frenos antibloqueo, sistema de control dinámico del vehículo |
| 21 | 10 | Luz de iluminación interior, luz con espejo de cortesía |
| 22 | 10 | Apertura de la tapa del depósito |
| S | – | Fusible de repuesto |
| R1 | Relé del asiento calefactable | |
| R2 | Relé del ventilador | |
| R3 | Relé de accesorios | |
Acerca del Nissan Teana (J31) (2003-2008)
El Nissan Teana (J31) es un elegante sedán de tamaño mediano que se fabricó entre 2003 y 2008. Este modelo se caracteriza por un interior confortable y un diseño moderno que atraerá incluso a los conductores más exigentes. El Teana J31 estaba disponible con varias motorizaciones, incluidos motores de gasolina con cilindradas de 2.0 a 3.5 litros, que proporcionaban suficiente potencia y una conducción suave. El coche estaba equipado con tecnologías avanzadas y elementos de seguridad, lo que lo convierte en una opción fiable para familias e individuos que buscan comodidad y estilo.
Diagrama de la caja de fusibles del Nissan Teana (J31)
Esta página muestra el diagrama de la caja de fusibles del Nissan Teana (J31), que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funciones.
