Nissan Murano (2002-2007) – Caja de fusibles

Nissan Murano (2002-2007) – diagrama de fusibles

Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Murano (2002-2007) es el fusible 5 en la caja de fusibles.

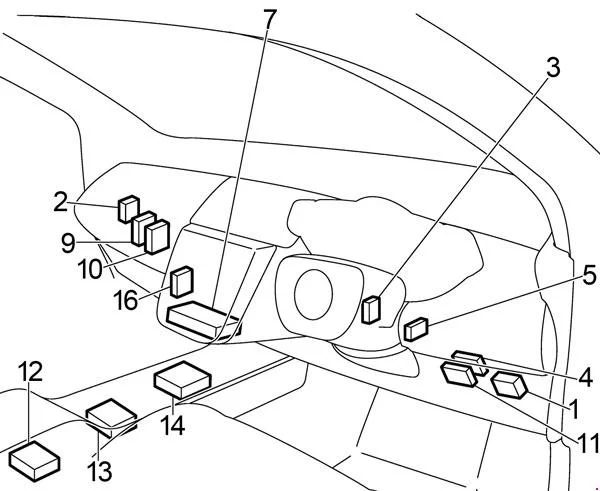

Cabina

LHD

RHD

1. Caja de fusibles
2. Unidad de control 4WD
3. Módulo de control de la carrocería (BCM)
4. Unidad de control de bloqueo de la transmisión
5. Sistema antirrobo del inmovilizador Nissan (NATS IMMU)
6. Pantalla del panel de control (con sistema de navegación)
7. Medidor y amplificador de aire acondicionado
8. Unidad de control de advertencia de presión de neumáticos
9. Módulo de control de la transmisión (TCM)
10. Módulo de control del motor (ECM)
11. Unidad de control de acceso remoto sin llave
12. Módulo de sensor de diagnóstico de airbag
13. Unidad de control de transferencia
14. Unidad de control de navegación
15. Unidad de control del conductor
16. Unidad de control de tiempo
17. Unidad de control de posicionamiento automático de remolque

Caja de fusibles de la cabina

Número	Amperios [A]	Descripción
1	10	Circuito principal de alimentación y tierra, función del sistema de inyección de combustible, inyector, sistema antirrobo Nissan, elevalunas eléctrico, techo corredizo, luneta trasera térmica, posicionamiento automático de la dirección, faro, sistema de control de posición de faros, sistema de luces diurnas, interruptor combinado, intermitentes y luces de emergencia, luces de estacionamiento, luces de matrícula, luces traseras, faros antiniebla delanteros, luz antiniebla trasera, iluminación interior, iluminación, timbre, limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero, limpiador de faros, sistema de apertura remota sin llave, información del vehículo y sistema de interruptores integrado, sistema de navegación
2	–	–
3	–	–
4	–	–
5	15	Encendedor de cigarrillos
6	10	Sistema de alarma antirrobo (preinstalación), luneta trasera térmica, posicionamiento automático de remolque, aire acondicionado, faro, sistema de luces diurnas, sistema de control de posición de faros, intermitentes y luz de emergencia, interruptor combinado, luces de estacionamiento, luces de matrícula, luces traseras, luz antiniebla trasera, iluminación, limpiador de faros, sistema de audio, sistema de navegación, sistema de advertencia de baja presión de neumáticos, sistema de seguridad del vehículo, sistema de apertura remota del vehículo sin llave, elevalunas eléctrico, espejo eléctrico, faro antiniebla delantero, información del vehículo y sistema de interruptores integrado, comunicación audiovisual Linea
7	15	Fuente de alimentación
8	10	Luneta trasera térmica
9	10	Posicionamiento automático de la dirección
10	15	Aire acondicionado, tacómetro, cuentarrevoluciones, indicadores de temperatura y combustible
11	15	Aire acondicionado, tacómetro, cuentarrevoluciones, indicadores de temperatura y combustible

12	10	Interruptor de freno automático (ASCD), conectores Mil y Data Link, interruptor de modo manual, elementos no detectables, sistema de bloqueo de transmisión CVT, sistema de control 4WD, sistema de control ESP / TCS / ABS / VDC, cerradura eléctrica de puerta, sistema de acceso sin llave, desempañador de luneta trasera, asiento calefactable, sistema de control de dirección de faros, aire acondicionado, tacómetro, cuentarrevoluciones, indicadores de temperatura y combustible, intermitentes y luz de control, luces de control, luz indicadora CVT, timbre, sistema de navegación, teléfono (preinstalación) б Sensor de temperatura del depósito de combustible, interruptor de segunda posición, sistema de advertencia de baja presión de neumáticos, sistema de pedales ajustables, audio, línea de comunicación audiovisual, información del vehículo y sistema de interruptores integrado
13	10	Sistema de retención adicional
14	10	Indicador del dispositivo de control de velocidad automático (ASCD), conectores Mil y Data Link, interruptor de modo manual, elementos no detectables, sistema de control 4WD, sistema de control ESP / TCS / ABS / VSC, limitador adicional, espejo interior (espejo retrovisor automático), sistema de carga, faro, sistema de luces diurnas, intermitentes y luz de control, luz de marcha atrás, luz antiniebla trasera, iluminación, tacómetro, cuentarrevoluciones, indicadores de temperatura y combustible, luces de control, sistema de navegación, luz de control CVT, señal de advertencia, interruptor de segunda posición
15	15	Sensor de oxígeno calefactado, sensor de relación aire-combustible, función del sistema de inyección de combustible
16	–	–
17	15	Toma de corriente
18	10	Sistema de alarma antirrobo (preinstalación), luz interior, luz interior de la habitación
19	10	Soporte del motor, conectores Mil y Data Link, interruptor de modo manual, elementos no detectables, sistema de control 4WD, sistema de control ESP / TCS / ABS, cerradura eléctrica de puerta, sistema de acceso sin llave, desempañador de luneta trasera, aire acondicionado, intermitentes, luz de control, desempañador de luneta trasera, luces de control, luz indicadora CVT, timbre, sensor de temperatura del depósito de combustible, interruptor de segunda posición, sistema de advertencia de baja presión de neumáticos, sistema VDC, transceptor universal Homelink, espejo interior (espejo retrovisor automático), sistema de navegación, información del vehículo y sistema de interruptores integrado, línea de comunicación audiovisual
20	10	Luz de freno, interruptor de freno, interruptor de freno de control de velocidad automático (ASCD), elementos no detectables, sistema de bloqueo de transmisión CVT, sistema de control ESP / TCS / ABS / VDC
21	10	Indicador del dispositivo de control de velocidad automático (ASCD), conectores Mil y Data Link, interruptor de modo manual, elementos no detectables, fuente de alimentación, sistema de control 4WD, sistema de bloqueo de transmisión CVT, sistema de control ESP / TCS / ABS / VDC, cerradura de puerta, sistema de alarma antirrobo (preinstalación), sistema antirrobo Nissan, posicionador automático de dirección, faro, sistema de luces diurnas, intermitentes y luz de control, luz antiniebla trasera, iluminación interior, iluminación, tacómetro, cuentarrevoluciones, indicadores de temperatura y combustible, luces de control, luz de control CVT, timbre, interruptor de segunda posición, sistema de advertencia de baja presión de neumáticos, sistema de apertura remota del vehículo sin llave, sistema de seguridad del vehículo, sistema de pedales ajustables
22	10	Cerradura eléctrica de puerta
S	–	Fusibles de repuesto

Número	Relé
R1	Duquesa
R2	Accesorios

Compartimento del motor

1. Bloques de fusibles
2. Caja de fusibles n.º 2
3. Caja de fusibles n.º 1 (IPDM E / R)
4. Activador ABS y unidad eléctrica
5. Motor del limpiaparabrisas delantero

Caja de fusibles del compartimento del motor (tipo 1)

N.º	Amperios [A]	Descripción
71	10	Módulo de control de la transmisión, sensor de velocidad adicional CVT (sensor de revoluciones)
72	15	Relé de faros antiniebla delanteros
73	15	IPDM E / R
74	30	Relé del limpiaparabrisas delantero
75	10	Relé de luces traseras
76	15	Relé del motor de dirección de faros
77	20	Relé del desempañador de la luneta trasera
78	20	Relé del desempañador de la luneta trasera
79	10	Relé del aire acondicionado
80	10	Relé del limpiaparabrisas delantero

81	15	Relé de la bomba de combustible
82	15	Relé ECM
83	15	Faros RH (luces de cruce), sistema de iluminación automática, sistema de seguridad del vehículo
84	15	Faros LH (luces de cruce), sistema de iluminación automática, sistema de seguridad del vehículo
85	10	Faros LH (luces de carretera), sistema de iluminación automática, sistema de seguridad del vehículo
86	10	Faros RH (luces de carretera), sistema de iluminación automática, sistema de seguridad del vehículo
87	10	Limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero
88	10	Sistema AWD, sistema antibloqueo, sistema de control dinámico del vehículo
89	10	–
Relé
R1	Bomba de combustible
R2	Aire acondicionado

Caja de fusibles del compartimento del motor (tipo 2)

N.º	Amperios [A]	Descripción
71	10	Luces de estacionamiento, luces de matrícula, luces traseras, sistema de control de ajuste de faros, iluminación
72	10	Faros RH (luces de carretera), sistema de luces diurnas
73	30	Relé del limpiaparabrisas delantero
74	10	Faros LH (luces de carretera), sistema de luces diurnas
75	20	Relé del desempañador de la luneta trasera
76	15	Faros RH (luces de cruce), sistema de luces diurnas
77	15	Relé ECM, alimentación de reserva del ECM, sistema antirrobo Nissan
78	15	Relé de luces diurnas
79	10	Relé del aire acondicionado
80	20	Relé del desempañador de la luneta trasera
81	15	Relé de la bomba de combustible
82	10	Sistema de control 4WD, sistema de control ESP / TCS / ABS
83	10	Módulo de control de la transmisión, sensor de velocidad adicional CVT (sensor de revoluciones)
84	10	Limpiaparabrisas delantero y lavaparabrisas, limpiaparabrisas trasero y lavaparabrisas
85	15	–

15

86	15	Faros LH (luces de cruce), sistema de luces diurnas
87	Relé del motor de dirección de faros
88	15	Relé de faros antiniebla delanteros
89	10	–
Relé
R1	Módulo de control del motor
R2	Faro alto
R3	Faro bajo
R4	Motor de arranque
R5	Encendido
R6	Ventilador de refrigeración (n.º 3)
R7	Ventilador de refrigeración (n.º 1)
R8	Ventilador de refrigeración (n.º 2)
R9	Motor de dirección de faros
R10	Bomba de combustible
R11	Faro antiniebla delantero

Caja de fusibles del compartimento del motor n.º 2

N.º	Amperios [A]	Descripción
31	10	Alimentación de reserva del ECM
32	10	Bocina, sistema de apertura remota del vehículo sin llave, sistema de seguridad del vehículo
33	10	Sistema de carga
34	30	Luces de estacionamiento, luces de matrícula, luces traseras
35	10	Apertura del portón trasero
36	15	Asiento calefactable
37	10	Sistema de control 4WD
38	15	Audio, sistema de navegación, teléfono (precableado), desempañador de luneta trasera, información del vehículo y sistema de interruptores integrado, línea de comunicación audiovisual
fa	50	Cerradura eléctrica de puerta, sistema de apertura remota de puerta sin llave, mecanismo de apertura del portón trasero, sistema de advertencia antirrobo (precableado), elevalunas eléctrico, desempañador de luneta trasera, techo corredizo, posicionador automático de remolque, asiento eléctrico, faro, sistema de luces diurnas, sistema de control de dirección de faros, lámpara de señalización y advertencia, interruptor combinado, luces de estacionamiento, luces de matrícula, luces traseras, luz antiniebla trasera, iluminación interior, iluminación, timbre de advertencia, limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero, limpiador de faros, sistema de advertencia de baja presión de neumáticos, sistema de seguridad del vehículo, sistema antirrobo Nissan, espejo exterior eléctrico, sistema de pedales ajustables, faro antiniebla delantero, información del vehículo y sistema de interruptores integrado, sistema de navegación
sol	30	Sistema de prevención de bloqueo de ruedas
H.	30	Sistema de control ESP / TCS / ABS
yo	40	Limpiador de faros
jota	50	Sistema de control ESP / TCS / ABS
K.	40	Control del ventilador de refrigeración
L	40	Control del ventilador de refrigeración
M	40	Encendido
Relé
R1	Relé de la bocina
R2	Lavaparabrisas

Bloques de fusibles

Número	Amperios [A]	Descripción
A	120	Sistema de carga, fusibles “B”, “C”
B	100	Fusibles “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
C	80	Tipo 1:  Relé de faros de nivel alto (fusibles “85”, “86”), relé de faros de nivel bajo (fusibles “83”, “84”), fusibles “72”, “74”, “75”, “76”, “77”, “79” Tipo 2:  relé de faros de nivel alto (fusibles “72”, “74”), relé de faros de nivel bajo (fusibles “76”, “86”), fusibles “71”, “73”, “75”, “87”
D	60	Relé de accesorios (fusibles “5”, “6”, “7”), relé del ventilador (fusibles “10”, “11”), fusibles “17”, “18”, “19”, “20”, “21”
E	80	Tipo 1:  Relé de encendido (fusibles “71”, “80”, “81”, “87”, “88”), fusibles “73”, “78”, “82” Tipo 2:  Relé de encendido (relé de A/C, relé del limpiaparabrisas delantero, relé del limpiaparabrisas delantero de nivel alto, fusibles “81”, “82”, “83”, “84”), fusibles “77”, “78”, “79”, “80”
