Toyota Auris Hybrid Touring Sports (2013-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Auris Hybrid Touring Sports, descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Auris Hybrid Touring Sports (2013-2016) – esquema de la caja de fusibles
Año de fabricación: 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Auris Hybrid Touring Sports (2013-2016) es el fusible 17 en la caja de fusibles del habitáculo – tipo A.

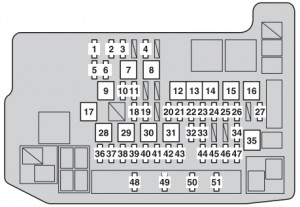

Caja de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | SPARE | 20 | Fusible de repuesto |
| 2 | EFI NO. 2 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 3 | EFI NO. 1 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 4 | EFI-B | 5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 5 | SPARE | 30 | Fusible de repuesto |
| 6 | SPARE | 10 | Fusible de repuesto |
| 7 | PTC HIR NO.2 | 30 | Sistema de aire acondicionado |
| 8 | PTC HIR NO.3 | 20 | Sistema de aire acondicionado |
| 9 | PTC HIR NO.1 | 30 | Sistema de aire acondicionado |
| 10 | ENG W / PMP | 30 | Sistema de refrigeración |
| 11 | DRL | 10 | Luces de circulación diurna |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | H-LP CLN | 30 | Limpiador de faros |
| 14 | DEF | 30 | Desempañador de la ventana trasera;
Desempañador del espejo exterior. |
| 15 | CDS FAN | 30 | Ventilador(es) de refrigeración eléctrico(s) |
| 16 | RDI | 40 | Ventilador(es) de refrigeración eléctrico(s) |
| 17 | DC / DC | 125 | Sistema híbrido |
| 18 | AM2 | 7,5 | Sistema de arranque |
| 19 | P-CON MTR | 30 | Sistema de control de posición P;
Transmisión. |
| 20 | P-CON MAIN | 7,5 | Sistema de control de posición P;
Interruptor de posición P. |
| 21 | DC / DC-S | 5 | Sistema híbrido |
| 22 | ETCS | 10 | Sistema electrónico de control del acelerador |
| 23 | ECU-B NO.2 | 10 | Aire acondicionado;
Elevalunas eléctricos; Sistema inteligente de acceso y arranque; Espejos exteriores; Odómetro e instrumentos. |
| 24 | TURN & HAZ | 10 | Odómetro e instrumentos;
Intermitentes. |
| 25 | AMP | 15 | Sistema de audio |
| 26 | ECU-B NO.3 | 5 | Dirección asistida eléctrica |
| 27 | IGCT-MAIN | 30 | IGCT n.º 2, INV W / PMP, PCU, PM-IGCT |
| 28 | PI NO. | 50 | BOCINA, VENTILADOR DE BATERÍA, IG2, EFI MAIN |
| 29 | ABS-MTR NO.2 | 40 | Sistema de frenos electrónico |
| 30 | ABS-MTR NO.1 | 40 | Sistema de frenos electrónico |
| 31 | H-LP-MAIN | 30 | H-LP DERECHA-BAJA, H-LP IZQUIERDA-BAJA,
H-LP-DERECHA-ALTA, H-LP-IZQUIERDA-ALTA. |
| 32 | ABS NO.1 | 30 | Sistema de frenos electrónico |
| 33 | ABS NO.2 | 7,5 A | Sistema de frenos electrónico |
| 34 | D / C CUT | 30 | CAPÓ, ECU-B N.º 1, RADIO |
| 35 | EPS | 80 | Dirección asistida eléctrica |
| 36 | H-LP DERECHA-ALTA | 7,5 | Faro derecho (luz de carretera) |
| 37 | H-LP IZQUIERDA-ALTA | 7,5 | Faro izquierdo (luz de carretera);
Odómetro e instrumentos. |
| 38 | H-LP DERECHA-BAJA | 10 A * 1 | Faro derecho (luz de cruce) |
| 15 A * 2 | |||
| 39 | H-LP IZQUIERDA-BAJA | 10 A * 1 | Faro izquierdo (luz de cruce);
Ajuste manual de la posición de los faros. |
| 15 A * 2 | Faro izquierdo (luz de cruce) | ||
| 40 | PM-IGCT | 10 | Sistema híbrido |
| 41 | PCU | 10 | Sistema híbrido |
| 42 | INV W / PMP | 10 | Sistema de refrigeración |
| 43 | IGTC NO.2 | 10 | Sistema híbrido;
Sistema de control de posición P. |
| 44 | ECU-B NO.1 | 10 | ECU de la carrocería principal;
Sistema inteligente de acceso y arranque; Reloj; Sistema de frenos electrónico; Sistema de asistencia de cierre de puertas; Sistema de advertencia de presión de neumáticos. |
| 45 | RADIO | 20 | Sistema de audio |
| 46 | DOME | 7,5 | Iluminación interior;
Iluminación de bienvenida; Iluminación del maletero; Controlador de la ECU de la carrocería principal. |
| 47 | MIR-HTR | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Desempañadores de espejos exteriores. |
| 48 | BATT FAN | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Ventilador de refrigeración. |
| 49 | IG2 | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Odómetro e instrumentos; Sistema de airbag SRS. |
| 50 | HORN | 10 | Bocina |
| 51 | EFI-MAIN | 25 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; EFI n.º 1; EFI n.º 2; Bomba de combustible; EFI-B. |
* 1 – Vehículos sin faros de descarga (luz de cruce)
* 2 – Vehículos con faros de descarga (luz de cruce)
Caja de fusibles en el habitáculo – tipo A (debajo del salpicadero)
| Fusible | Amp [A] | Descripción | |
| 1 | P / OUTLET | 15 | Toma de corriente (maletero) |
| 2 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 3 | STOP | 7,5 | Luces de freno;
Luz de freno alta; Sistema de frenos; Sistema de gestión de energía. |
| 4 | FOG RR | 7,5 | Luz antiniebla trasera;
Odómetro e instrumentos. |
| 5 | D / L NO.3 | 20 | Sistema de cierre eléctrico |
| 6 | S / DACH | 20 | Parabrisas panorámico |
| 7 | FOG FR | 7,5 | Luces antiniebla delanteras;
Odómetro e instrumentos. |
| 8 | AM1 | 5 | IG1 RLY, ACC RLY |
| 9 | D / L NO.2 | 10 | Sistema de cierre de puertas traseras;
Sistema de cierre eléctrico. |
| 10 | DOOR NO.2 | 20 | Elevalunas eléctricos |
| 11 | DOOR R/R | 20 | Elevalunas eléctricos |
| 12 | DOOR R/R | 20 | Elevalunas eléctricos |
| 13 | WASHER | 15 | Limpiaparabrisas |
| 14 | WIPER NO.2 | 25 | Limpiaparabrisas |
| 15 | WIPER RR | 15 | Limpiaparabrisas trasero |
| 16 | WIPER NO.1 | 25 | Limpiaparabrisas |
| 17 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 18 | ACC | 7,5 | Espejos retrovisores;
Sistema de audio; Controlador principal de la carrocería; Reloj; Toma de corriente. |
| 19 | SFT LOCK-ACC | 5 | – |
| 20 | TAIL | 10 | Luces de posición delanteras y traseras;
Iluminación de la matrícula; Faros antiniebla delanteros; Luz antiniebla trasera. |
| 21 | PANEL | 7,5 | Iluminación del interruptor;
Iluminación del salpicadero; Iluminación de la guantera; Unidad principal de la ECU. |
| 22 | WIPER-S | 5 | – |
| 23 | ECU-IG NO.1 | 7,5 | Ventilador de refrigeración eléctrico;
AFS; Sistema de frenos electrónico. |
| 24 | ECU-IG NO.2 | 7,5 | Luces de emergencia;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de audio; AFS; Sensor de asistencia de estacionamiento Toyota. |
| 25 | ECU-IG NO.3 | 7,5 | Espejo retrovisor interior;
Limpieza de faros; Sistema de audio; AFS; Cortinilla de techo panorámico; Limpiaparabrisas; Sistema de advertencia de presión de neumáticos. |
| 26 | HTR-IG | 7,5 | Aire acondicionado;
Desempañador de la ventana trasera; Calefacción de asientos. |
| 27 | ECU-IG NO.4 | 7,5 | Módulo principal de la ECU;
Advertencia del cinturón de seguridad del pasajero delantero; Sistema manual de activación y desactivación del airbag; Espejos retrovisores; Sensor de asistencia de estacionamiento Toyota. |
| 28 | ECU-IG NO.5 | 5 | Dirección asistida eléctrica |
| 29 | IGN | 7,5 | Sistema inteligente de acceso y arranque;
Luces de freno; Sistema de frenos electrónico; Sistema de gestión de energía. |
| 30 | S / HTR | 15 | Calefacción de asientos |
| 31 | METER | 5 | Odómetro e instrumentos |
| 32 | A/BAG | 7,5 | Sistema de airbag SRS |
Caja de fusibles en el habitáculo – tipo B (debajo del salpicadero)
| Fusible | Amp [A] | Descripción | |
| 1 | P / SEAT | 30 | Asiento eléctrico |
| 2 | DOOR NO.1 | 30 | Elevalunas eléctricos |
