Toyota Auris II Hybrid (2013-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Auris II Hybrid (2013–2016), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y distribución de cada fusible.
Toyota Auris II Hybrid (2013-2016) – diagrama de fusibles
Año de fabricación: 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Auris II Hybrid (2013-2016) es el fusible 17 en la caja de fusibles del habitáculo – tipo A

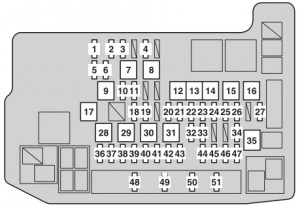

Caja de fusibles en el compartimento del motor
| Nº | Amp [A] | ||
| 20 | Fusible de repuesto | ||
| 2 | EFI Nº 2 | 10 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 3 | EFI Nº 1 | 10 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 4 | EFI-B | 5 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 5 | SPARE | 30 | Fusible de repuesto |
| 6 | SPARE | 10 | Fusible de repuesto |
| 7 | PTC HIR Nº 2 | 30 | Sistema de aire acondicionado |
| 8 | PTC HIR Nº 3 | 20 | Sistema de aire acondicionado |
| 9 | PTC HIR Nº 1 | 30 | Sistema de aire acondicionado |
| 10 | ENG W/PMP | 30 | Sistema de refrigeración |
| 11 | DRL | 10 | Luces de circulación diurna |
| 12 | HTR | 50 | Sistema de aire acondicionado |
| 13 | H-LP CLN | 30 | Limpiador de faros |
| 14 | DEF | 30 | Desempañador de la ventana trasera;
Desempañador del espejo exterior. |
| 15 | CDS FAN | 30 | Ventilador de refrigeración eléctrico |
| 16 | RDI | 40 | Ventilador de refrigeración eléctrico |
| 17 | DC/DC | 125 | Sistema híbrido |
| 18 | AM2 | 7,5 | Sistema de arranque |
| 19 | P-CON MTR | 30 | Sistema de control de posición P, transmisión |
| 20 | P-CON MAIN | 7,5 | Sistema de control de posición P;
Interruptor de posición P. |
| 21 | DC/DC-S | 5 | Sistema híbrido |
| 22 | ETCS | 10 | Sistema electrónico de control del acelerador |
| 23 | ECU-B Nº 2 | 10 | Sistema de aire acondicionado;
Elevalunas eléctricos; Sistema de acceso y arranque inteligente; Espejos exteriores; Odómetro e instrumentos de medición. |
| 24 | TURN & HAZ | 10 | Odómetro e instrumentos de medición, intermitentes |
| 25 | AMP | 15 | Sistema de audio |
| 26 | ECU-B Nº 3 | 5 | Dirección asistida eléctrica |
| 27 | IGCT-MAIN | 30 | IGCT Nº 2, INV W/PMP, PCU, PM-IGCT |
| 28 | P/I | 50 | CLAXON, BATT FAN, IG2, EFI MAIN |
| 29 | ABS-ABS-MTR Nº 2 | 40 | Sistema de frenos electrónico |
| 30 | ABS-MTR Nº 1 | 40 | Sistema de frenos electrónico |
| 31 | H-LP-MAIN | 30 | H-LP DERECHO-BAJA, H-LP IZQUIERDO-BAJA,
H-LP-DERECHO-ALTA, H-LP-IZQUIERDO-ALTA. |
| 32 | ABS Nº 1 | 30 | Sistema de frenos electrónico |
| 33 | ABS Nº 2 | 7,5 A | Sistema de frenos electrónico |
| 34 | D/C CUT | 30 | DOME, ECU-B Nº 1, RADIO |
| 35 | EPS | 80 | Dirección asistida eléctrica |
| 36 | H-LP DERECHO-ALTA | 7,5 | Faro derecho (luz de carretera) |
| 37 | H-LP IZQUIERDO-ALTA | 7,5 | Faro izquierdo (luz de carretera);
Odómetro e instrumentos de medición. |
| 38 | H-LP DERECHO-BAJA | 10 A * 1 | Faro derecho (luz de cruce) |
| 15 A * 2 | |||
| 39 | H-LP IZQUIERDO-BAJA | 10 A * 1 | Faro izquierdo (luz de cruce);
Ajuste manual de la orientación de los faros. |
| 15 A * 2 | Faro izquierdo (luz de cruce) | ||
| 40 | PM-IGCT | 10 | Sistema híbrido |
| 41 | PCU | 10 | Sistema híbrido |
| 42 | INV W / PMP | 10 | Sistema de refrigeración |
| 43 | IGTC Nº 2 | 10 | Sistema híbrido;
Sistema de control de posición P. |
| 44 | ECU-B Nº 1 | 10 | ECU principal de la carrocería;
Sistema de acceso y arranque inteligente; Reloj; Sistema de frenos electrónico; Sistema de cierre de puertas; Sistema de advertencia de presión de neumáticos. |
| 45 | RADIO | 20 | Sistema de audio |
| 46 | DOME | 7,5 | Iluminación interior;
Luces diurnas; Iluminación del maletero; Controlador ECU principal de la carrocería. |
| 47 | MIR-HTR | 10 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; Desempañadores de espejos exteriores. |
| 48 | BATT FAN | 10 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; Ventilador de refrigeración. |
| 49 | IG2 | 15 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; Odómetro e instrumentos de medición; Sistema de airbag SRS. |
| 50 | HORN | 10 | Claxon |
| 51 | EFI-MAIN | 25 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; EFI Nº 1; EFI Nº 2; Bomba de combustible; EFI-B. |
* 1 – Vehículos sin faros de descarga (luz de cruce)
* 2 – Vehículos con faros de descarga (luz de cruce)
Diagrama de fusibles en el habitáculo – tipo A (debajo del salpicadero)
| Nº | Amp [A] | Descripción | |
| 1 | P/OUTLET | 15 | Toma de corriente (maletero) |
| 2 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 3 | STOP | 7,5 | Luces de freno;
Luz de freno superior; Sistema de frenos electrónico; Sistema de gestión de energía. |
| 4 | FOG RR | 7,5 | Luz antiniebla trasera;
Indicadores e instrumentos de medición. |
| 5 | D/L NO.3 | 20 | Sistema de cierre eléctrico |
| 6 | S / DACH | 20 | Parabrisas panorámico |
| 7 | FOG FR | 7,5 | Faros antiniebla delanteros;
Indicadores e instrumentos de medición. |
| 8 | AM1 | 5 | IG1 RLY, ACC RLY |
| 9 | D/L NO.2 | 10 | Sistema de cierre de puertas traseras;
Sistema de cierre eléctrico. |
| 10 | DOOR NO.2 | 20 | Elevalunas eléctricos |
| 11 | DOOR R/R | 20 | Elevalunas eléctricos |
| 12 | DOOR R/R | 20 | Elevalunas eléctricos |
| 13 | WASHER | 15 | Limpiaparabrisas delantero |
| 14 | WIPER NO.2 | 25 | Limpiaparabrisas |
| 15 | WIPER RR | 15 | Limpiaparabrisas trasero |
| 16 | WIPER NO.1 | 25 | Limpiaparabrisas |
| 17 | CIG | 15 | Toma de corriente |
| 18 | ACC | 7,5 | Espejos retrovisores exteriores;
Sistema de audio; Unidad principal ECU; Reloj; Toma de corriente. |
| 19 | SFT LOCK-ACC | 5 | – |
| 20 | TAIL | 10 | Luces de posición delanteras y traseras;
Iluminación de la matrícula; Faros antiniebla delanteros; Luz antiniebla trasera. |
| 21 | PANEL | 7,5 | Iluminación del interruptor;
Iluminación del panel de instrumentos; Iluminación de la guantera; Unidad principal ECU. |
| 22 | WIPER-S | 5 | – |
| 23 | ECU-IG NO.1 | 7,5 | Ventilador de refrigeración eléctrico;
AFS; Sistema de frenos electrónico. |
| 24 | ECU-IG NO.2 | 7,5 | Luces de emergencia;
Inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de audio; AFS; Sensor de asistencia de estacionamiento Toyota. |
| 25 | ECU-IG NO.3 | 7,5 | Espejo retrovisor interior;
Limpiador de faros; Sistema de audio; Sistema AFS; Cortinilla de techo panorámico; Limpiaparabrisas delantero; Sistema de advertencia de presión de neumáticos. |
| 26 | HTR-IG | 7,5 | Aire acondicionado;
Desempañador de la ventana trasera; Calefacción de asientos. |
| 27 | ECU-IG NO.4 | 7,5 | Módulo principal de la ECU;
Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema manual de activación y desactivación del airbag; Espejos retrovisores exteriores; Sensor de asistencia de estacionamiento Toyota. |
| 28 | ECU-IG NO.5 | 5 | Dirección asistida eléctrica |
| 29 | IGN | 7,5 | Sistema inteligente de acceso y arranque;
Luces de freno; Sistema de frenos electrónico; Sistema de gestión de energía. |
| 30 | S/HTR | 15 | Calefacción de asientos |
| 31 | METER | 5 | Odómetro e instrumentos de medición |
| 32 | A/BAG | 7,5 | Sistema de airbag SRS |

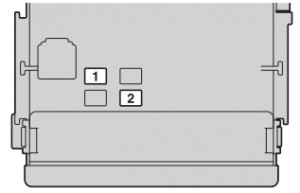

Diagrama de fusibles en el habitáculo – tipo B (debajo del salpicadero)
| Nº | Amp [A] | Descripción | |
| 1 | P/SEAT | 30 | Asiento eléctrico |
| 2 | DOOR NO.1 | 30 | Elevalunas eléctricos |
Acerca del Toyota Auris II Hybrid (2013-2016)
El Toyota Auris II Hybrid, fabricado entre 2013 y 2016, es un hatchback compacto que combina un diseño moderno con una propulsión ecológica. Este modelo está equipado con un sistema híbrido que combina un motor de gasolina con un motor eléctrico, lo que proporciona un consumo de combustible eficiente y bajas emisiones. En el interior, el Auris II Hybrid ofrece un habitáculo cómodo con numerosas funciones tecnológicas, incluyendo una pantalla táctil y sistemas de seguridad avanzados. Sus características de conducción se mejoran gracias a un chasis ajustado con precisión, lo que lo convierte en un vehículo ideal tanto para la ciudad como para la carretera.
Diagrama de la caja de fusibles del Toyota Auris II Hybrid
Esta página muestra el diagrama de la caja de fusibles para el modelo Toyota Auris II Hybrid. En este vehículo, la caja de fusibles se encuentra típicamente en dos ubicaciones principales: en el compartimento del motor y en el habitáculo debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante conocer su distribución y funciones.
