Toyota ProAce (2016-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota ProAce (2016–2017), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota ProAce (2016-2017) – esquema de distribución de fusibles
Año de fabricación: 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota ProAce (2016-2017) es el fusible F32 en la distribución de fusibles del salpicadero.
Fusibles en el salpicadero
La distribución de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

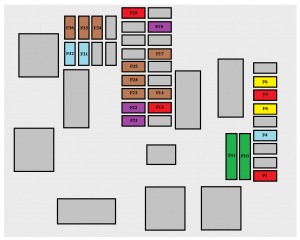

Versión 1 (Eco)
| Fusible | Amp [A] | Descripción |
| F1 | 10 | Dirección asistida, interruptor de embrague |
| F4 | 15 | Bocina |
| F5 | 20 | Bomba del limpiaparabrisas delantero y trasero |
| F6 | 20 | Bomba del limpiaparabrisas delantero y trasero |
| F7 | 10 | Toma de accesorios trasera de 12 V. |
| F8 | 20 | Limpiaparabrisas traseros individuales o dobles. |
| F10 | 30 | Cerraduras delanteras y traseras, exteriores, interiores. |
| F11 | ||
| F13 | 10 | Control de climatización delantero;
Control de radio; Palanca de cambios; Pantalla de visualización frontal. |
| F14 | 5 | Alarma;
Sistema de llamada de emergencia ERA-GLONASS. |
| F17 | 5 | Salpicadero |
| F19 | 3 | Control montado en el volante |
| F21 | 3 | Sistema “Smart Entry & Start System” o
interruptor de encendido. |
| F22 | 3 | Sensor de lluvia y luz;
Cámara multifunción de detección. |
| F23 | 5 | Cinturones de seguridad desabrochados o
no abrochados (pantalla). |
| F24 | 5 | Pantalla táctil;
Cámara de marcha atrás; Sensor de aparcamiento. |
| F25 | 5 | Airbag |
| F29 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
| F31 | 15 | Sistema de audio (batería +) |
| F32 | 15 | Toma de accesorios delantera de 12 V;
encendedor de cigarrillos. |
| F34 | 5 | Sistema de monitorización de ángulo muerto;
Control eléctrico de los retrovisores laterales. |
| F35 | 5 | Boquillas del limpiaparabrisas calefactadas;
Ajuste de altura del haz de los faros. |
| F36 | 5 | Cargador de linterna;
Luz de lectura trasera. |

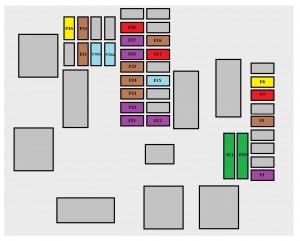

Versión 2 (completa)
| Fusible | Amp [A] | Descripción |
| F1 | 3 | Sistema “Smart Entry & Start System” o
interruptor de arranque. |
| F5 | 5 | Pantalla táctil;
Cámara de marcha atrás; Sensores de aparcamiento. |
| F7 | 10 | Controles de climatización traseros;
Amplificador Hi-Fi. |
| F8 | 20 | Limpiaparabrisas simple o doble |
| F10 | 30 | Cerraduras delanteras y traseras, exteriores, interiores. |
| F11 | ||
| F12 | 3 | Alarma |
| F17 | 10 | Toma de accesorios trasera de 12 V. |
| F18 | 5 | Sistema de llamada de emergencia ERA-GLONASS |
| F21 | 3 | Cargador de linterna;
Luz de lectura trasera. |
| F22 | 3 | Lámpara interior de la guantera;
Luces de lectura traseras. |
| F23 | 5 | Sistema de monitorización de ángulo muerto;
Control eléctrico de los retrovisores laterales. |
| F24 | 5 | Control situado en el volante |
| F25 | 5 | Ajuste de altura del haz de luz de los faros de cruce |
| F26 | 3 | Cinturones de seguridad desabrochados o no abrochados
(pantalla) |
| F27 | 3 | Sensor de lluvia y luz;
Cámara de detección multifunción. |
| F28 | 10 | Control de climatización delantero;
Control de radio; Palanca de cambios; Pantalla de visualización frontal. |
| F30A o B | 15 | Sistema de audio (batería +) |
| F31 | 5 | Airbag |
| F33 | 15 | Toma de accesorios delantera de 12 V. |
| F35 | 5 | Salpicadero |
| F36 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
Fusibles del compartimento del motor
El marco de fusibles se encuentra en el compartimento del motor, cerca de la batería.
| Fusible | Amp [A] | Descripción |
| F12 | 5 | Boquillas del limpiaparabrisas calefactadas |
| F14 | 25 | Bomba del limpiaparabrisas delantero y trasero |
| F15 | 5 | Radar delantero y frenado de emergencia;
Dirección asistida eléctrica. |
| F17 | 10 | Interfaz del sistema integrado |
| F19 | 30 | Motor del limpiaparabrisas delantero |
| F20 | 15 | Bomba del limpiaparabrisas delantero y trasero |
| F21 | 20 | Bomba del limpiaparabrisas de los faros |
| F22 | 15 | Bocina |
| F23 | 15 | Faro de cruce derecho |
| F24 | 15 | Faro de cruce izquierdo |
Acerca del Toyota ProAce (2016-2017)
El Toyota ProAce de los años 2016-2017 es un vehículo comercial práctico y versátil, ideal para empresarios y familias que necesitan un coche fiable y espacioso. Este modelo es conocido por su robusta construcción y su interior flexible, que ofrece una multitud de opciones para la disposición de los asientos y el espacio de almacenamiento. El Toyota ProAce está equipado con varias opciones de motor, incluyendo unidades diésel que proporcionan un buen equilibrio entre rendimiento y eficiencia de combustible. El vehículo también está equipado con tecnologías modernas y elementos de seguridad que garantizan una conducción cómoda y segura.
Esquema de la caja de fusibles del Toyota ProAce
Esta página muestra el esquema de la caja de fusibles para el Toyota ProAce de los años 2016-2017. La caja de fusibles se encuentra generalmente en dos lugares: en el habitáculo y en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y uso correcto.
