Toyota Prius III facelift (2011-2016) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota Prius III facelift (2011–2016), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Toyota Prius III restyling – esquema de la caja de fusibles (versión europea)

Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius III restyling (2011-2016) es el fusible 1 en la caja de fusibles del salpicadero.

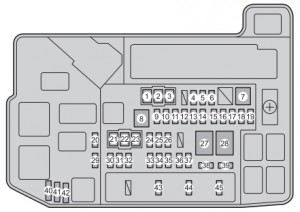

Caja de fusibles en el compartimento del motor

Nº		Amp [A]	Descripción
1	HTR	50	Sistema de aire acondicionado
2	RDI	30	Ventiladores de refrigeración eléctricos
3	CDS	30	Ventiladores de refrigeración eléctricos
4	S-HORN	10	S-HORN
5	ENG W / P	30	Sistema de refrigeración
6	ABS MAIN NO.2	7,5	Sistema de prevención de bloqueo de ruedas
7	H-LP CLN	30	Limpiador de faros
8	P-CON MTR	30	Sistema de control de posición P, transmisión
9	AMP NO.1	30	Sistema de audio
10	IGCT	30	PCU, IGCT nº 2, IGCT nº 3
11	DC / DC-S	5	Inversor y convertidor
12	P CON MAIN	7,5	Sistema de control de posición P; Interruptor de posición P.
13	AM2	7,5	Sistema de gestión de energía
14	ECU-B2	7,5	Sistema inteligente de acceso y arranque, sistema híbrido.
15	MAYDAY	10	Ausencia de circulación
16	ECU-B3	10	Sistema de aire acondicionado
17	TURN & HAZ	10	Luces intermitentes
18	ETCS	10	Sistema de inyección de combustible multipunto; sistema de inyección de combustible secuencial multipunto.
19	AMP NO.1	20	Sistema de prevención de bloqueo de ruedas
20	H-LP LH LO	15	Faro izquierdo (luz de cruce)
21	P / I 2	40	Sistema de control de posición P; Bocina; Luces de cruce; Luces de marcha atrás.
22	ABS MTR 1	30	Sistema de prevención de bloqueo de ruedas

23	ABS MTR 2	30	Sistema de prevención de bloqueo de ruedas
24	H-LP HI MAIN	20	Luces de carretera
25	DRL	7,5	Luces diurnas
26	AMP NO.2	30	Sistema de audio; Sistema de navegación.
27	P / I 1	60	IG2, EFI MAIN, BATT FAN
28	EPS	60	Dirección asistida eléctrica
29	H-LP RH LO	15	Faro derecho (luz de cruce)
30	PCU	10	Inversor y convertidor
31	IGCT NO.2	10	Sistema híbrido; Sistema de control de posición P; Sistema de gestión de potencia; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto.
32	MIR HTR	10	Desempañadores de espejos exteriores
33	RAD NO.1	15	Sistema de audio, sistema de navegación
34	DOME	10	Iluminación adicional de puertas; Iluminación del maletero; Iluminación personal; Iluminación interior; Iluminación de los pies; Iluminación de la cubierta del juego; Espejo interior.
35	ECU-B	7,5	Sistema inteligente de acceso y arranque; Luces personales; Indicadores y medidores; Luces de emergencia.
36	H-LP LH HI	10	Faro izquierdo (luz de carretera)
37	H-LP RH HI	10	Faro derecho (luz de carretera)
38	EFI NO.2	10	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto.
39	IGCT NO.3	10	Sistema de refrigeración
40	SPARE	30	Fusible de repuesto
41	SPARE	10	Fusible de repuesto
42	SPARE	7,5	Fusible de repuesto
43	EFI MAIN	20	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; Sistema de refrigeración; EFI nº 2.
44	BATT FAN	10	Ventilador de refrigeración de la batería
45	IG2	20	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto; MET; IGN; Sistema de gestión de potencia.

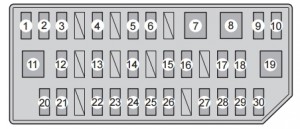

Caja de fusibles (panel de instrumentos izquierdo)

Número		Amp [A]	Descripción
1	CIG	15	Toma de corriente eléctrica
2	ECU-ACC	15	Toma de corriente eléctrica
3	PWR OUTLET	15	Toma de corriente eléctrica
4	SEAT HTR FR	10	Calefacción del asiento
5	SEAT HTR FL	10	Calefacción del asiento
6	DOOR NO.1	25	Sistema de cierre eléctrico
7	PSB	30	Sistema anticolisión
8	PWR SEAT FR	30	Soporte lumbar del asiento delantero
9	DBL LOCK	25	DBL LOCK
10	FR FOG	7,5	Faros antiniebla delanteros
11	PWR SEAT FL	30	Soporte lumbar del asiento delantero
12	OBD	7,5	Sistema de diagnóstico a bordo
13	RR FOG	7,5	Faro antiniebla trasero
14	STOP	10	Luces de freno; Luz de freno alta; Sistema de frenos; Sistema de asistencia al conductor.

15	P FR DVERA	25	Elevalunas eléctricos
16	P FR DVERA	25	Elevalunas eléctricos
17	DVERA ZR	25	Elevalunas eléctricos
18	DVERA VL	25	Elevalunas eléctricos
19	S / STRECHA	30	Techo corredizo
20	ECU-IG Nº1	10	Ventiladores de refrigeración eléctricos; Sistema de comunicación multiplex.
21	ECU-IG Nº2	10	Sistema de asistencia al conductor; Sistema anticolisión; Espejo retrovisor interior; Sensor de inclinación y G; Sistema de frenos; Dirección asistida eléctrica; Sistema de navegación; Panel de techo corredizo; Pretensores de los cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros.
22	MEDIDOR	10	Sistema de nivelación de faros; Intermitentes y medidores; Luces de advertencia; Intermitentes.
23	A / C	10	Sistema de aire acondicionado; Sistema de ventilación solar; Sistema de aire acondicionado remoto.
24	LAVAPARABRISAS	15	Lavaparabrisas
25	LIMPIAPARABRISAS TRASERO	20	Limpiaparabrisas y lavaparabrisas trasero
26	LIMPIAPARABRISAS	30	Limpiaparabrisas
27	MET	7,5	Intermitentes y medidores
28	IGN	10	Sistema de frenos; Sistema de asistencia al conductor, sistema de inyección de combustible multipunto / sistema de inyección de combustible secuencial multipunto, sistema de airbag SRS, sistema de gestión de potencia, sistema inteligente de acceso y arranque, Luz de advertencia del cinturón de seguridad del pasajero delantero.
29	PANEL	10	Sistema de aire acondicionado; Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Sistema de ventilación solar; Sistema de aire acondicionado remoto; Sistema de estacionamiento inteligente; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de audio; Interruptor MPH o km/h.
30	COLA	10	Sistema de nivelación de faros; Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero.

Acerca del Toyota Prius III facelift (2011-2016)

El Toyota Prius III facelift, fabricado entre 2011 y 2016, es un automóvil híbrido que combina un motor de gasolina con un motor eléctrico, logrando una alta eficiencia de combustible y bajas emisiones. Este modelo es conocido por su carrocería aerodinámica y un diseño moderno, que fue mejorado durante el facelift. El Prius III ofrece un interior cómodo con muchas mejoras tecnológicas, como una pantalla táctil y sistemas de seguridad avanzados. La gama de motores incluye un motor de gasolina de 1.8 litros que funciona con un motor eléctrico, lo que permite una conducción suave y silenciosa. Este modelo es ideal para quienes buscan una solución ecológica y económica para los desplazamientos diarios.

Esquema de la caja de fusibles del Toyota Prius III facelift

Esta página muestra el esquema de la caja de fusibles del Toyota Prius III facelift, que es crucial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del capó y en el habitáculo, específicamente debajo del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es esencial para el correcto funcionamiento del vehículo y su mantenimiento adecuado puede prevenir muchos problemas.
