En este artículo encontrarás diagramas de la caja de fusibles del Toyota Land Cruiser 150 (2012), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Toyota Land Cruiser 150 – esquema de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser 150 (2012) es el fusible 1 en la caja de fusibles

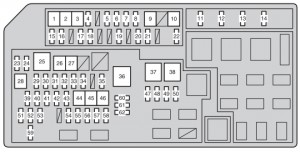

Caja de fusibles en el compartimento del motor

Caja de fusibles del motor Toyota Land Cruiser 150 con fusible 1 para encendedor.
Toyota Land Cruiser 150 – fusibles – compartimento del motor
Nº Amp [A] Descripción
1 A / C RR 40 Aire acondicionado trasero
2 PTC HTR NO.3 30 Calentador PTC
3 AIR SUS 50 Sistema de suspensión neumática,

AIR SUS nº 2
4 INV 15 Inversor
5 DEF 30 Desempañador de la ventana trasera
6 FOG RR 7,5 Luces antiniebla traseras
7 DEICER 20 Descongelador del limpiaparabrisas delantero
8 FUEL HTR*1  25 Calentador de combustible
AIR PMP HTR * 2 10 Calentador con bomba de aire
9 PTC HTR NO.2 30 Calentador PTC
10 PTC HTR NO.1 50 Calentador PTC
11 IG2 20 Inyector, encendido;

Odómetro
12 HORN 10 Bocina
13 EFI 25 ECU EFI;

EDU;

ECT ECU;

Bomba de combustible;

Relé del calentador A / F;

FPC, EFI nº 2.
14 A / F * 3 20 A / F SSR
EFI MAIN * 9 20 A / F SSR;

EFI nº 2.
15 MIR HTR 15 Calentador de espejo
16 VISKUS * 1 10 Calentador VISC
17 FOLD SEAT LH 30 Asiento plegable (izquierdo)
18 FOLD SEAT RH 30 Asiento plegable (derecho)
19 A / C COMP 10 Sistema de aire acondicionado
20 CDS FAN 20 Ventilador del condensador
21 STOP 10 Relé de luces de freno, emergencia;

Luces de freno;

Luz de freno alta;

Interruptor de luz de freno;

Controlador VSC/ABS;

Remolque;

Sistema inteligente de entrada y arranque;

ECT ECU.
22 AIR SUS NO.2 7,5 ECU AIR SUS
23 H-LP RH-HI 15 Faros principales (derechos)
24 H-LP LH-HI 15 Faros principales (izquierdos)
25 HTR 50 Sistema de aire acondicionado
26 WIP WSH RR 30 Limpiaparabrisas y lavaparabrisas trasero
27 H-LP CLN 30 Limpiador de faros
28 ST 30 A * 3  MOTOR DE ARRANQUE
 40 A * 4
29 H-LP HI 25 Relé DIM, luces
30 ALT-S 7,5 ALT
31 TURN & HAZ 15 Intermitentes delanteros;

Intermitentes traseros;

Intermitentes laterales;

Intermitentes del cuentakilómetros;

Iluminación del remolque.
32 D / L NR 1 25 Motor de cierre de puertas;

Apertura de la ventana trasera.
33 ETCS * 3 10 ECU EFI
EDU * 9 20 Sistema de inyección multipunto;

Sistema de inyección multipunto secuencial.
34 FUEL PMP*5 15 Bomba de combustible
35 TOWING 30 Remolque
36 ALT 140 A * 6 Aire acondicionado;

AIR SUS;

Limpieza de faros;

Calentador PTC;

Remolque;

Asiento plegable;

STOP;

Desempañador de la ventana trasera;

MIR HTR, CDS FAN, RR FOG,

DEICER, MG-CLT, J / B, INV,

RR WIP, RR WSH.
120 A * 3,7
37 P / IB 80 Inyector;

Arranque;

Odómetro;

EFI;

Calentador de aire acondicionado;

Bocina.
38 GLOW*4 80 Bujía de incandescencia
39 RAD NO.1 15 Sistema de audio;

Sistema de navegación;

Sistema de entretenimiento para los asientos traseros.
40 AM2 7,5 Sistema de arranque
41 RAD NO.2 10 Sistema de navegación
42 MAYDAY * 8  7,5 Sistema de inyección multipunto;

Sistema de inyección multipunto secuencial.
43 AMP 30 Sistema de audio
44 ABS NO.1 50 ABS, VSC
45 ABS NO.1 30 ABS, VSC
46 AIR PMP * 3 50 Bomba de aire
47 SECURITY 10 Sistema de inyección multipunto;

Sistema de inyección multipunto secuencial.
48 SMART 7,5 Sistema inteligente de entrada y arranque
49 STRG LOCK 20 Sistema de bloqueo de dirección
50 TOWING BRK 30 Freno de remolque
51 WIP RR 15 Limpiaparabrisas trasero
52 DOME 10 Iluminación interior;

Iluminación personal;

Iluminación de cortesía;

Iluminación de puertas;

Iluminación del espacio para los pies;

Iluminación exterior de los pies;

Módulo de techo.
53 ECU-B 10 ECU BODY;

Odómetro;

Calefacción;

Sensor de dirección;

Mando a distancia;

Memoria de posición del asiento;

Control de inclinación y telescópico;

Pantalla multifunción;

Sistema inteligente de entrada y arranque;

Asiento plegable;

Refrigerador;

Controlador DSS # 2;

Interruptor de control;

Interruptor del módulo D;

Módulo de ventilación.
54 H-LP RH-LO 15 Faros principales (derechos);

Sistema de nivelación de faros.
55 H-LP LH-LO 15 Faros principales (izquierdos)
56 INJ 10 Bobina;

Inyector;

Arranque;

ECT ECU;

Filtro de ruido.
57 EFI NO.2 10 O2 SSR, AFM, ACIS VSV,

AI COMB, EYP VSV, AI DRIVER,

EGR VRV, SWIRL VSV, SWIRL VSV 2,

E/G CUT VSV, EGR COOL BYPASS VSV,

D-SLOT ROTARY SOL, AI VSV RLY.
58 WIP FR NO.2 7,5 ECU DSS # 1
59 WSH RR 15 Lavaparabrisas trasero
60 SPARE – Fusible de repuesto
61 SPARE – Fusible de repuesto
62 SPARE – Fusible de repuesto
Leggere  Toyota Avensis (1997-2002) – caja de fusibles

* Solo modelos 1: 1KD -FTV

* Solo modelos 2: 1 GR-FE

* 3: Vehículos con motor de gasolina

* 4: Vehículos con motor diésel

* Solo modelos 5: 1KD-FTV con depósito de combustible adicional

* Modelos 6: 1KD-FTV con vehículo con volante a la izquierda

* Modelos 7: 1KD-FTV con vehículo con volante a la derecha

* Modelos 8: 1GR-FE con vehículo con volante a la derecha

* 9: modelos 1KD-FTV (KDJ150R-GKFEYW, KDJ150R-GKAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, Montenegro, Macedonia y Croacia)

* 10: El código del modelo se indica en la etiqueta del fabricante

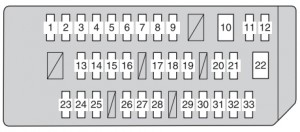

Caja de fusibles debajo del salpicadero

Caja de fusibles interior bajo el salpicadero, mostrando el código del modelo.
Toyota Land Cruiser 150 – fusibles – salpicadero
Nº Amp [A] Descripción
1 P / OUTLET 15 Toma de corriente
2 ACC 7,5 Motor del espejo retrovisor exterior;

BODY ECU;

Sistema de aire acondicionado;

Sistema de audio;

Sistema de navegación;

Sistema de asistencia al estacionamiento;

Interruptor secuencial;

Relé de reserva;

ECU DSS # 2;

Intermitente AT;

ECU EFI;

ECU de bloqueo de transmisión.
3 BKUP LP 10 Iluminación de reserva;

Sistema de audio;

Pantalla multifunción;

ECU DSS # 2;

Sensor de asistencia al estacionamiento.
4 TOWING BKLP 10 Remolque
5 AVS 20 Sistema de suspensión neumática
6 KDSS 10 ECU KDSS
7 4WD 20 Sistema 4WD;

Bloqueo del diferencial trasero.
8 P / SEAT FL 30 Asiento delantero (izquierdo)
9 D/L NO.2 25 Motor de cierre de puertas;

Apertura de la ventana trasera;

Controlador BODY.
10 PSB 30 ECU PSB
11 TI & TE 15 Control de inclinación y telescópico
12 FOG FR 15 Luces antiniebla delanteras
13 OBD 7,5 DLC 3
14 A / C 7,5 Sistema de aire acondicionado
15 AM1 7,5 Sistema de arranque
16 DOOR RL 25 Elevalunas trasero (izquierdo)
Leggere  Toyota Auris (2007-2013) – caja de fusibles
17 ECU-IG Nº1 10 ECU de bloqueo de transmisión;

Controlador VSC;

Sensor de dirección;

Sensor de inclinación direccional;

Interruptor secuencial;

Controlador de limpiaparabrisas automático;

Relé de reserva;

Calefacción del espejo exterior;

Control de inclinación y telescópico;

Controlador PSB;

ECU DSS nº 1;

Sensor de radar delantero;

ECU de asistencia a la dirección;

ECU AFS.
18 IG1 7,5 Intermitentes delanteros;

Intermitentes traseros;

Intermitentes laterales;

Intermitentes del cuentakilómetros;

Iluminación del remolque;

ALT;

VSC;

Interruptor C/C.
19 ECU-IG Nº2 10 Desempañador de la ventana trasera;

Interruptor de calefacción del asiento;

Relé del inversor;

Sistema de aire acondicionado;

Espejo EC;

ECU CARROCERÍA;

Interruptor de calefacción eléctrica;

Sistema de navegación;

ECU DSS nº 2;

Controlador de techo solar;

Interruptor del cuentakilómetros;

Sensor de asistencia al estacionamiento;

Accesorios del cuentakilómetros;

Controlador de asiento plegable;

O / H IG;

Deshielo;

ECU AFS;

Módulo D;

Sensor de lluvia;

Suspensión neumática;

P / SEAT IND.
20 S / HTR FR 20 Calefacción del asiento
21 P / SEAT FR 30 Asiento delantero (derecho)
22 DOOR P 30 Ventana delantera (lado del pasajero)
23 DOOR 10 Elevalunas eléctrico
24 DOOR P 25 Ventana delantera (lado del conductor)
25 DOOR RR 25 Elevalunas trasero eléctrico (derecho)
26 S/ROOF 25 Techo solar
27 WIP 30 Limpiaparabrisas y lavaparabrisas delantero
28 WASHER 20 Limpiaparabrisas y lavaparabrisas delantero;

Limpiaparabrisas y lavaparabrisas trasero.
29 COOLING 10 Compartimento refrigerado
30 IGN 10 ECU EFI;

C / OPN RLY;

ECU VSC;

ECU de airbag;

Sistema inteligente de entrada y

arranque;

ECU de bloqueo de dirección;

ECU de puertas CAN.
31 GAUGE 7,5 Odómetro
32 PANEL 7,5 Iluminación del interruptor;

Iluminación de la guantera;

Sistema de navegación;

Sistema de audio;

Sistema de aire acondicionado;

Interruptor del espejo exterior;

Interruptor del asiento plegable;

Pantalla de información;

P / SEAT IND;

SHIFT;

COOL BOX.
33 TAIL 10 Luces de posición delanteras y traseras;

Iluminación de la matrícula;

ECU EFI;

Luces antiniebla traseras;

Remolque;

Luces antiniebla delanteras.
Leggere  Toyota RAV 4 II (2000-2005) – baterías

Acerca del Toyota Land Cruiser 150 (2012)

El Toyota Land Cruiser 150 de 2012 es un SUV robusto y fiable, conocido por su excepcional capacidad para afrontar terrenos difíciles. Este modelo está equipado con tecnologías avanzadas y ofrece un interior cómodo y espacioso, lo que lo hace ideal tanto para viajes largos como para excursiones familiares. El Land Cruiser 150 está disponible con varias opciones de motor, incluyendo potentes motores de gasolina y diésel, que proporcionan suficiente potencia y un consumo de combustible eficiente. Gracias a su robusta construcción y a sus avanzados sistemas de tracción a las cuatro ruedas, este modelo es popular entre los conductores que exigen fiabilidad y rendimiento todoterreno.

Esquema de la caja de fusibles del Toyota Land Cruiser 150

Esta página muestra el esquema de la caja de fusibles del Toyota Land Cruiser 150, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo, por lo que es importante tener una visión general de su configuración.
