Toyota FJ Cruiser (2006-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota FJ Cruiser (2006–2017), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Toyota FJ Cruiser
Aplicable a vehículos fabricados en los años:
2006, 2007.
Compartimento del motor
Panel de instrumentos
Compartimento del motor
Fusibles (tipo A)
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 15 | Fusible de repuesto |
| 3 | 15 | Luces del remolque |
| 4 | 15 | Faro de campo |
| 5 | 10 | Luces de freno, luz de freno alta, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de estabilidad del vehículo, sistema «AUTO LSD», sistema de inyección multipunto/secuencial, sistema de bloqueo de la transmisión |
| 6 | 15 | Faro de luz baja |
| 7 | 7,5 | Sistema de diagnóstico a bordo |
| 8 | 10 | Faro derecho (luces bajas) (vehículos con luces diurnas), faro derecho (vehículos sin luces diurnas) |
| 9 | 10 | Faro izquierdo (luces bajas) (vehículos con luces diurnas), faro izquierdo (vehículos sin luces diurnas) |
| 10 | 10 | Faro derecho (luz alta) |
| 11 | 10 | Faro izquierdo (luz alta) |
| 12 | 10 | Sistema de inyección multipunto/secuencial |
| 13 | 7,5 | Sistema de luces diurnas |
| 14 | 30 | Calefactor de la luneta trasera |
| 15 | 7,5 | Sistema de inyección multipunto/secuencial |
| 16 | 10 | Iluminación interior, iluminación del maletero, reloj, contador de accesorios, contador y manómetro |
| 17 | 20 | Sistema de audio |
| 18 | 10 | Sistema de aire acondicionado, sistema de comunicación multiplex, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 19 | 7,5 | Sistema de carga |
| 20 | 10 | Bocina |
| 21 | 15 | Sistema de inyección multipunto/secuencial |
| 22 | 15 | Intermitentes, luces de emergencia |
| 23 | 10 | Sistema de inyección multipunto/secuencial, sistema de control electrónico del acelerador |
| 24 | 20 | Fusible “EFI NO.2”, sistema de inyección multipunto/secuencial |
| 25 | 20 | Sistema de cierre de puertas, sistema de comunicación multiplex |
| 26 | 15 | Enganche |
| 27 | 20 | Sistema de audio |
| 28 | 10 | Sistema de inyección multipunto/secuencial, sistema antibloqueo, sistema de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema de airbag SRS, sistema de clasificación de pasajeros delanteros |
| 29 | 7,5 | Emisor y medidor |
| 30 | 30 | Limpiaparabrisas y lavaparabrisas |
| 31 | 20 | Tracción a las cuatro ruedas, sistema de bloqueo del diferencial trasero |
| 32 | 15 | Toma de corriente |
| 33 | 15 | Limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 34 | 10 | Sistema antibloqueo, sistema de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema «AUTO LSD», sistema de inyección multipunto/secuencial, control de crucero, sistema de bloqueo de la puerta trasera, sistema de bloqueo de la transmisión, sistema de comunicación multiplex |
| 35 | 15 | Intermitentes, sistema de aire acondicionado, sistema de carga, interruptor de anulación de arranque del embrague, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de estabilidad del vehículo, sistema «AUTO LSD», luces de marcha atrás, asistencia de estacionamiento intuitiva, sistema de bloqueo del diferencial trasero, toma de corriente, medidor de accesorios, emisor e indicador |
| 36 | 7,5 | Sistema de arranque, interruptor de anulación de arranque del embrague, toma de corriente |
| 37 | 10 | Luces traseras, iluminación de la matrícula, luces de estacionamiento, control de iluminación del panel de instrumentos, iluminación |
| 38 | 7,5 | Sistema de bloqueo de la transmisión, espejos retrovisores exteriores, sistema de audio, toma de corriente, reloj, medidor de accesorios, sistema de comunicación multiplex |
Fusibles (tipo B)
| Número | Amperaje [A] | Descripción |
| 39 | 50 | Fusibles “ACC”, “ECU-IG”, “IG1”, “PR WSH”, “FR WIP-WSH”, “4WD/DIFF” y “STA” |
| 40 | 50 | “CODA”, “USCITA PWR”, “POTENZA” |
| 41 | 40 | Sistema antibloqueo, sistema de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema “AUTO LSD” |
| 42 | 30 | Fusibles “IGN” y “GAUGE”, sistema de inyección multipunto/secuencial, sistema de arranque |
| 43 | 30 | Sistema antibloqueo, sistema de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema “AUTO LSD” |
| 44 | 30 | Elevalunas eléctricos |
| 45 | 80 | Toma de corriente |
Fusibles (tipo C)
| Número | Amperaje [A] | Descripción |
| 46 | 120 | Fusibles “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “CODA DA TRAINO”, “AUX LP” y “OFFROAD LP” |
| 47 | 60 | Sistema de aire acondicionado |
Diagrama de fusibles y relés – Toyota FJ Cruiser
Aplicable a vehículos fabricados en los años:
2008, 2009.
Compartimento del motor (tipo A)
Compartimento del motor (tipo B) – si está presente
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 15 | Fusible de repuesto |
| 3 | 15 | Luces del remolque |
| 4 | 15 | Faro de campo |
| 5 | 10 | Luces de freno, luz de freno alta, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema «AUTO LSD», sistema de inyección de combustible multipunto/secuencial, sistema de bloqueo de la transmisión |
| 6 | 15 | Faro de luz baja |
| 7 | 7,5 | Sistema de diagnóstico a bordo |
| 8 | 10 | Faro derecho (luces bajas)*1 |
| Faro derecho*2 | ||
| 9 | 10 | Faro izquierdo (luces bajas)*1 |
| Faro izquierdo*2 | ||
| 10 | 10 | Faro derecho (luz alta) |
| 11 | 10 | Faro izquierdo (luz alta) |
| 12 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 13 | 7,5 | Sistema de luces diurnas |
| 14 | 30 | Calefactor de la luneta trasera |
| 15 | 7,5 | Sistema de inyección de combustible multipunto/secuencial |
| 16 | 10 | Iluminación interior, iluminación del maletero, reloj, contador de accesorios, contador y manómetro |
| 17 | 20 | Sistema de audio |
| 18 | 10 | Sistema de aire acondicionado, sistema de comunicación multiplex, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 19 | 7,5 | Sistema de carga |
| 20 | 10 | Bocina |
| 21 | 15 | Sistema de inyección de combustible multipunto/secuencial |
| 22 | 15 | Intermitentes, luces de emergencia |
| 23 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema de control electrónico del acelerador |
| 24 | 20 | Fusible “EFI NO.2”, sistema de inyección de combustible multipunto/secuencial |
| 25 | 20 | Sistema de cierre de puertas, sistema de comunicación multiplex |
| 26 | 15 | Convertidor de remolque |
| 27 | 20 | Sistema de audio |
| 28 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF y STA |
| 29 | 50 | CODA, SALIDA PWR, POTENCIA |
| 30 | 40 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 31 | 30 | IGN y GAUGE, sistema de inyección de combustible multipunto/secuencial, sistema de arranque |
| 32 | 30 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 33 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP y OFFROAD LP |
| 34 | 60 | Sistema de aire acondicionado |
| 35 | 80 | En el punto de alimentación |
| *1: Vehículos con luces diurnas
*2: Vehículos sin luces diurnas |
||
Debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 2 | 7,5 | Contador y medidor |
| 3 | 30 | Limpiaparabrisas y lavaparabrisas |
| 4 | 20 | Tracción a las cuatro ruedas, bloqueo del diferencial trasero |
| 5 | 15 | En el punto de alimentación |
| 6 | 15 | Limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 7 | 10 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de inyección de combustible multipunto/secuencial, control de crucero, sistema de bloqueo de la puerta trasera, sistema de bloqueo de la transmisión, sistema de comunicación multiplex |
| 8 | 15 | Intermitentes, sistema de aire acondicionado, sistema de carga, interruptor de anulación de arranque del embrague, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, luces de marcha atrás, asistencia de estacionamiento intuitiva, sistema de bloqueo del diferencial trasero, punto de alimentación, medidor de accesorios, contador y manómetro |
| 9 | 7,5 | Sistema de arranque, interruptor de anulación de arranque del embrague, punto de alimentación |
| 10 | 10 | Luces traseras, iluminación de la matrícula, luces de estacionamiento, control de iluminación del panel de instrumentos, iluminación |
| 11 | 7,5 | Sistema de bloqueo de la transmisión, espejos retrovisores exteriores, sistema de audio, toma de corriente, reloj, medidor de accesorios, sistema de comunicación multiplex |
| 12 | 30 | Elevalunas eléctricos |
Diagrama de fusibles y relés – Toyota FJ Cruiser
Aplicable a vehículos fabricados en los años:
2010.
Compartimento del motor (tipo A)
Compartimento del motor (tipo B) – si está presente
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 15 | Fusible de repuesto |
| 3 | 15 | Luces del remolque |
| 4 | 15 | Faro para off-road |
| 5 | 10 | Luces de freno, luz de freno alta, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de estabilidad del vehículo, sistema «AUTO LSD», sistema de inyección de combustible multipunto/secuencial, sistema de bloqueo de la transmisión |
| 6 | 15 | Luz de cruce |
| 7 | 7,5 | Sistema de diagnóstico a bordo |
| 8 | 10 | Faro derecho (luces bajas)*1 |
| Faro derecho*2 | ||
| 9 | 10 | Faro izquierdo (luces bajas)*1 |
| Faro izquierdo*2 | ||
| 10 | 10 | Faro derecho (luz alta) |
| 11 | 10 | Faro izquierdo (luz alta) |
| 12 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 13 | 7,5 | Sistema de luces diurnas |
| 14 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 15 | 7,5 | Sistema de luces diurnas |
| 16 | 30 | Calefactor de la luneta trasera |
| 17 | 7,5 | Sistema de inyección de combustible multipunto/secuencial |
| 18 | 10 | Iluminación interior, iluminación personal, luz del interruptor del motor, reloj, contador de accesorios, contador e intermitente |
| 19 | 20 | Sistema de audio |
| 20 | 10 | Sistema de aire acondicionado, sistema de comunicación multiplex, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 21 | 7,5 | Sistema de carga |
| 22 | 10 | Bocina |
| 23 | 15 | Sistema de inyección de combustible multipunto/secuencial |
| 24 | 15 | Intermitentes, luces de emergencia |
| 25 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema de control electrónico del acelerador |
| 26 | 20 | Fusible “EFI NO.2”, sistema de inyección de combustible multipunto/secuencial |
| 27 | 20 | Sistema de cierre de puertas, sistema de comunicación multiplex |
| 28 | 15 | Convertidor de remolque |
| 29 | 20 | Sistema de audio |
| 30 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF y STA |
| 31 | 50 | CODA, SALIDA PWR, POTENCIA |
| 32 | 40 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 33 | 30 | IGN y GAUGE, sistema de inyección de combustible multipunto/secuencial, sistema de arranque |
| 34 | 30 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 35 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP y OFFROAD LP |
| 36 | 60 | Sistema de aire acondicionado |
| 37 | 80 | En el punto de alimentación |
| *1: Vehículos con luces diurnas *2: Vehículos sin luces diurnas | ||
Debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 2 | 7,5 | Lector y medidor |
| 3 | 30 | Limpiaparabrisas y lavaparabrisas |
| 4 | 20 | Tracción a las cuatro ruedas, bloqueo del diferencial trasero |
| 5 | 15 | En el punto de alimentación |
| 6 | 15 | Limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 7 | 10 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de inyección de combustible multipunto/secuencial, control de crucero, sistema de bloqueo de la puerta trasera, sistema de bloqueo de la transmisión, sistema de comunicación multiplex |
| 8 | 15 | Intermitentes, sistema de aire acondicionado, sistema de carga, interruptor de anulación de arranque del embrague, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, luces de marcha atrás, asistencia de estacionamiento intuitiva, sistema de bloqueo del diferencial trasero, punto de alimentación, medidor de accesorios, lector y manómetro |
| 9 | 7,5 | Sistema de arranque, interruptor de anulación de arranque del embrague, punto de alimentación |
| 10 | 10 | Luces traseras, iluminación de la matrícula, luces de estacionamiento, control de iluminación del panel de instrumentos, iluminación |
| 11 | 7,5 | Sistema de bloqueo de la transmisión, espejos exteriores, sistema de audio, toma de corriente, reloj, lector de accesorios, sistema de comunicación multiplex |
| 12 | 30 | Elevalunas eléctricos |
Diagrama de fusibles y relés – Toyota FJ Cruiser
Aplicable a vehículos fabricados en los años:
2011, 2012.
Compartimento del motor (tipo A)
Compartimento del motor (tipo B) – si está presente
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 15 | Fusible de repuesto |
| 3 | 15 | Luces del remolque |
| 4 | 10 | Ningún circuito |
| 5 | 15 | Faro todoterreno |
| 6 | 10 | Luces de freno, luz de freno alta, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de estabilidad del vehículo, sistema «AUTO LSD», sistema de inyección de combustible multipunto/secuencial, sistema de bloqueo de la transmisión |
| 7 | 20 | Ningún circuito |
| 8 | 15 | Faro de luz baja |
| 9 | 30 | Ningún circuito |
| 10 | 7,5 | Sistema de diagnóstico a bordo |
| 11 | 10 | Faro derecho (luces bajas)*1 |
| Faro derecho*2 | ||
| 12 | 10 | Faro izquierdo (luces bajas)*1 |
| Faro izquierdo*2 | ||
| 13 | 10 | Faro derecho (luz alta)*1 |
| 14 | 10 | Faro izquierdo (luz alta)*1 |
| 15 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 16 | 7,5 | Sistema de inyección de combustible multipunto/secuencial |
| 17 | 7,5 | Sistema de luces diurnas |
| 18 | 30 | Calefactor de la luneta trasera |
| 19 | 7,5 | Sistema de inyección de combustible multipunto/secuencial |
| 20 | 10 | Iluminación interior, iluminación personal, luz del interruptor del motor, reloj, contador de accesorios, contador e indicador |
| 21 | 20 | Sistema de audio |
| 22 | 10 | Sistema de aire acondicionado, sistema de comunicación multiplex, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 23 | 7,5 | Sistema de carga |
| 24 | 10 | Ningún circuito |
| 25 | 10 | Bocina |
| 26 | 15 | Sistema de inyección de combustible multipunto/secuencial |
| 27 | 15 | Intermitentes, luces de emergencia |
| 28 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema de control electrónico del acelerador |
| 29 | 20 | Fusible “EFI NO.2”, sistema de inyección de combustible multipunto/secuencial |
| 30 | 30 | Ningún circuito |
| 31 | 20 | Sistema de cierre de puertas, sistema de comunicación multiplex |
| 32 | 15 | Enganche |
| 33 | 20 | Sistema de audio |
| 34 | 50 | Ningún circuito |
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF y STA |
| 36 | 50 | COLA, SALIDA PWR, POTENCIA |
| 37 | 40 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 38 | 30 | IGN y GAUGE, sistema de inyección de combustible multipunto/secuencial, sistema de arranque |
| 39 | 30 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD |
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP y OFFROAD LP |
| 41 | 60 | Sistema de aire acondicionado |
| 42 | 80 | En el punto de alimentación |
| *1: Vehículos con luces diurnas
*2: Vehículos sin luces diurnas |
||
Debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de inyección de combustible multipunto/secuencial, sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de airbags SRS, sistema de clasificación de pasajeros delanteros |
| 2 | 7,5 | Lector y medidor |
| 3 | 30 | Limpiaparabrisas y lavaparabrisas |
| 4 | 20 | Sistema de tracción, bloqueo del diferencial trasero |
| 5 | 15 | Punto de alimentación |
| 6 | 15 | Limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 7 | 10 | Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de inyección de combustible multipunto/secuencial, control de crucero, sistema de bloqueo de la puerta trasera, sistema de bloqueo de la transmisión, sistema de comunicación multiplex |
| 8 | 15 | Intermitentes, sistema de aire acondicionado, sistema de carga, interruptor de anulación de arranque del embrague, sistema antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, luces de marcha atrás, asistencia de estacionamiento intuitiva, sistema de bloqueo del diferencial trasero, punto de alimentación, medidor de accesorios, lector y manómetro |
| 9 | 7,5 | Sistema de arranque, interruptor de anulación de arranque del embrague, punto de alimentación |
| 10 | 10 | Luces traseras, iluminación de la matrícula, luces de posición, control de iluminación del panel de instrumentos, iluminación |
| 11 | 7,5 | Sistema de bloqueo de la transmisión, espejos exteriores, sistema de audio, toma de corriente, reloj, lector de accesorios, sistema de comunicación multiplex |
| 12 | 30 | Elevalunas eléctricos |
Diagrama de fusibles y relés – Toyota FJ Cruiser
Aplica a vehículos fabricados en los años:
2013, 2014, 2015, 2016, 2017.

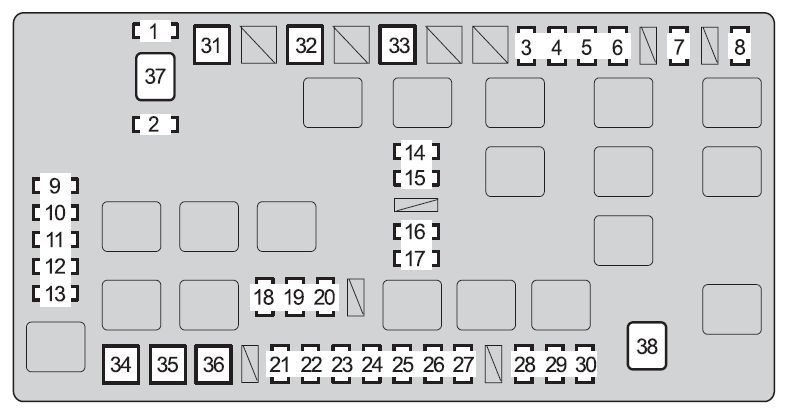

Compartimento del motor (tipo A)
Compartimento del motor (tipo B) – si está presente
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Fusible de repuesto |
| 2 | 15 | Fusible de repuesto |
| 3 | 15 | Luces del remolque |
| 4 | 10 | Sin circuito |
| 5 | 15 | Faro todoterreno |
| 6 | 10 | Luces de freno;
Luz alta; Sistema de frenos antibloqueo; Sistema de control de tracción; Sistema de control de tracción activo; Sistema de control de estabilidad del vehículo; Sistema “AUTO LSD”; Sistema de inyección multipunto/inyección multipunto secuencial; Sistema de bloqueo de la transmisión. |
| 7 | 15 | Faro de luz baja |
| 8 | 7,5 | Sistema de diagnóstico a bordo |
| 9 | 10 | Faro derecho (luces bajas) |
| 10 | 10 | Faro izquierdo (luces bajas) |
| 11 | 10 | Faro derecho (luz alta) |
| 12 | 10 | Faro izquierdo (luz alta) |
| 13 | 10 | Sistema de inyección multipunto/inyección multipunto secuencial |
| 14 | 7,5 | Sistema de inyección multipunto/inyección multipunto secuencial |
| 15 | 7,5 | Sistema de luces diurnas |
| 16 | 30 | Calefactor de la luneta trasera |
| 17 | 7,5 | Sistema de inyección multipunto/inyección multipunto secuencial |
| 18 | 10 | Iluminación interior;
Iluminación personal; Lámpara del interruptor del motor; Reloj; Contador de accesorios; Contador e indicador. |
| 19 | 20 | Sistema de audio |
| 20 | 10 | Sistema de aire acondicionado;
Sistema de comunicación multiplex; Sistema de bolsas de aire SRS; Sistema de clasificación de pasajeros delanteros. |
| 21 | 7,5 | Sistema de carga |
| 22 | 10 | Sistema AI |
| 23 | 10 | Bocina |
| 24 | 15 | Sistema de inyección multipunto/inyección multipunto secuencial |
| 25 | 15 | Intermitentes;
Luces de emergencia. |
| 26 | 10 | Sistema de inyección multipunto/inyección multipunto secuencial;
Sistema de control electrónico del acelerador. |
| 27 | 20 | Fusible “EFI NO.2”;
Sistema de inyección multipunto/inyección multipunto secuencial |
| 28 | 20 | Sistema de cierre de puertas;
Sistema de comunicación multiplex. |
| 29 | 15 | Convertidor de remolque |
| 30 | 20 | Sistema de audio |
| 31 | 50 | Sistema AI |
| 32 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF y STA |
| 33 | 50 | CODA, SALIDA PWR, POTENCIA |
| 34 | 40 | Sistema de frenos antibloqueo;
Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de control de tracción activo; Sistema AUTO LSD. |
| 35 | 30 | IGN y GAUGE, sistema de inyección multipunto/inyección multipunto secuencial;
Sistema de arranque. |
| 36 | 30 | Sistema de frenos antibloqueo;
Sistema de control de estabilidad del vehículo; Sistema de control de tracción; Sistema de control de tracción activo; Sistema AUTO LSD. |
| 37 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP y OFFROAD LP |
| 38 | 60 | Sistema de aire acondicionado |
| 39 | 80 | Toma de corriente |
| *1: Vehículos con luces diurnas
*2: Vehículos sin luces diurnas |
||
Debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de inyección multipunto/inyección secuencial, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de bolsas de aire SRS, sistema de clasificación de pasajeros delanteros |
| 2 | 7,5 | Odómetro y medidor |
| 3 | 30 | Limpiaparabrisas y lavaparabrisas |
| 4 | 20 | Sistema de tracción 4×4, bloqueo del diferencial trasero |
| 5 | 15 | Toma de corriente |
| 6 | 15 | Limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 7 | 10 | Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema AUTO LSD, sistema de inyección multipunto/inyección secuencial, control de crucero, sistema de bloqueo de la puerta trasera, sistema de bloqueo de la transmisión, sistema de comunicación multiplex |
| 8 | 15 | Intermitentes, sistema de aire acondicionado, sistema de carga, interruptor de cancelación de arranque del embrague, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, luces de marcha atrás, asistencia de estacionamiento intuitiva, sistema de bloqueo del diferencial trasero, toma de corriente, medidor de accesorios, odómetro y manómetro |
| 9 | 7,5 | Sistema de arranque, interruptor de cancelación de arranque del embrague, toma de corriente |
| 10 | 10 | Luces traseras, iluminación de la matrícula, luces de posición, control de iluminación del salpicadero, iluminación |
| 11 | 7,5 | Sistema de bloqueo de la transmisión, espejos retrovisores exteriores, sistema de audio, toma de corriente, reloj, contador de accesorios, sistema de comunicación multiplex |
| 12 | 30 | Elevalunas eléctricos |
Sobre el Toyota FJ Cruiser (2006-2017)
El Toyota FJ Cruiser, fabricado entre 2006 y 2017, es un SUV robusto que ganó popularidad por su diseño retro y sus capacidades todoterreno. Este modelo está inspirado en el clásico Toyota Land Cruiser FJ40 y es conocido por su durabilidad y fiabilidad. El FJ Cruiser ofrece varias opciones de motor, incluyendo un motor V6 de 4.0 litros que proporciona suficiente potencia para conducir en condiciones difíciles. El vehículo está equipado con tracción en las cuatro ruedas y tiene una gran distancia al suelo, lo que lo hace ideal para aventuras todoterreno. El interior es práctico y duradero, con la posibilidad de una fácil limpieza, lo que es especialmente apreciado por los conductores activos.
Diagrama de la caja de fusibles del Toyota FJ Cruiser
Esta página muestra el diagrama de la caja de fusibles del Toyota FJ Cruiser, que es clave para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es esencial para un mantenimiento adecuado. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles está diseñada para garantizar la seguridad y el funcionamiento de todos los componentes eléctricos del vehículo.
