Toyota Verso S (2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Verso S (2014), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota Verso S (2014) – diagrama de fusibles
Año de fabricación: 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota RAV4 XA40 (2012-2014) es el fusible 2 y 7 en la caja de fusibles

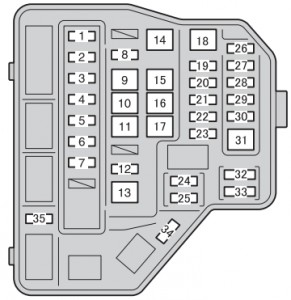

Caja de fusibles en el compartimento del motor (tipo A)
| Nº | Amp [A] | Descripción | |
| 1 | EFI MAIN * 1 | 20 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| ECD MAIN * 2 | 30 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; EFI Nº 2. |
|
| 2 | EFI NO.3 | 7,5 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 3 | HORN | 10 | Bocina |
| 4 | EFI NO.2 | 10 | Sistema Stop & Start;
Inyección de combustible multipunto; Inyección de combustible multipunto secuencial. |
| 5 | IG2 | 10 | Sistema de acceso y arranque inteligente;
Inyección de combustible multipunto; Inyección de combustible multipunto secuencial; Sistema de airbag SRS; Sistema de bloqueo del volante; Luces de freno; Sistema Stop & Start. |
| 6 | IGN | 15 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 7 | MET | 7,5 | Tacómetro e indicadores;
Sistema Stop & Start. |
| 8 | PWR HTR * 2 | 25 | Calentador eléctrico;
Inyección de combustible multipunto; Inyección de combustible multipunto secuencial. |
| 9 | EPS | 50 | Dirección asistida eléctrica |
| 10 | ABS NO.2 | 30 | ABS;
VSC. |
| 11 | DEF | Calentador de la luneta trasera | |
| 12 | SPARE | Fusible de repuesto | |
| 13 | PTC | Calentador PTC;
Calentadores de espejos exteriores. |
|
| 14 | HTR | Sistema de aire acondicionado | |
| 15 | H-LP CLN | – | |
| 16 | RDI FAN | Ventilador de refrigeración eléctrico | |
| 17 | ABS NO.1 | ABS, VSC | |
| 18 | BBC * 3 | 40 | Sistema Stop & Start |
| 19 | ST | 30 | Sistema de arranque |
| 20 | AMP | 15 | – |
| 21 | D / L NO.2 | 25 | Cierre eléctrico de puertas |
| 22 | DCC | 30 | DOME, ECU-B NR 1 |
| 23 | STR LOCK | 20 | Sistema de bloqueo del volante |
| 24 | ECU-B NO.1 | 5 | Módulo principal de la ECU;
Sistema de acceso y arranque inteligente. |
| 25 | DOME | 15 | Iluminación interior;
Sistema de audio; VSC. |
| 26 | ETCS | 10 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 27 | HAZ | 10 | Interruptor de luces de emergencia |
| 28 | AM2 | 7,5 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; Sistema de acceso y arranque inteligente; Sistema de arranque |
| 29 | ECU-B NO.2 | 5 | Tacómetro e indicadores;
Bloqueo de puertas con alimentación; Mando a distancia inalámbrico; Sistema Stop & Start; Sistema de acceso y arranque inteligente; Sistema de aire acondicionado; Sistema de advertencia de presión de neumáticos. |
| 30 | ALT-S | 7,5 | – |
| 31 | R / I | 50 | EFI PRINCIPAL, ECD PRINCIPAL, EFI NO.2,
EFI NO.3, IG2, IGN, MET, HORN. |
| 32 | SPARE | 20 | Fusible de repuesto |
| 33 | SPARE | 30 | Fusible de repuesto |
| 34 | MIR-HTR | 10 | – |
| 35 | ID / UP | 7,5 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| * 1: Vehículos con motor de gasolina
* 2: Vehículos con motor diésel * 3: Vehículos con motor 1NR-FE (con sistema Stop & Start) |
|||
Caja de fusibles en el compartimento del motor (tipo B)
| Nº | Amp [A] | Descripción | |
| 1 | UE-DRL | 7,5 | – |
| 2 | S-HORN | 10 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 3 | H-LP MAIN | 7,5 | Faros |
| 4 | H-LP RH HI | 10 | Faro derecho (luz de cruce) |
| 5 | H-LP LH HI | 10 | Faro izquierdo (luz de cruce);
Intermitente e indicadores |
| 6 | H-LP RH LO | 10 | Faro derecho (luz de carretera) |
| 7 | H-LP LH LO | 10 | Faro izquierdo (luz de carretera);
Ajuste manual del ángulo de los faros. |
Caja de fusibles en el compartimento del motor (tipo C – vehículos con motor diésel)
| Nº | Amp [A] | Descripción | |
| 1 | ALT | 120 | EPS, ABS Nº2, DEF, PTC, HTR, RDI FAN,
ABS Nº1, TAIL Nº2, PANEL, PUERTA T/D, PUERTA P, ECU-IG Nº1, ECU-IG Nº2, A/C, GAUGE, WASHER, TIERAC, TIERAC RR, P/W, PUERTA T/I, PUERTA, CIG, ACC, D/L, OBD, FOG RR, STOP, AM1, FOG FR, D-D/L, SHADE, S-HTR. |
| 2 | PRINCIPAL | 80 | BBC, ST, D/L Nº2, D.C.C.,
STR LOCK, ETCS, HAZ, AM2, ECU-B Nº2, R/I, S-HORN, H-LP PRINCIPAL, H-LP RH HI, H-LP LH HI, H-LP RH LO, H-LP LH LO. |
Caja de fusibles en el compartimento del motor (tipo C – vehículos con motor de gasolina)
| Nº | Amp [A] | Descripción | |
| 1 | ALT | 120 | PWR HTR, EPS, ABS Nº2, DEF,
PTC, HTR, RDI FAN, ABS Nº1, TAIL Nº2, PANEL, PUERTA T/D, PUERTA P, ECU-IG Nº1, ECU-IG Nº2, A/C, GAUGE, WASHER, WIPER, WIPER RR, P/W, PUERTA T/I, PUERTA, CIG, ACC, D/L, OBD, FOG RR, STOP, AM1, FOG FR, D-D/L, SHADE, S-HTR. |
| 2 | PRINCIPAL | 80 | ST, D/L Nº2, D.C.C., STR LOCK,
ETCS, HAZ, AM2, ECU-B Nº2, R/I, H-LP PRINCIPAL, H-LP DERECHO HI, H-LP IZQUIERDO HI, H-LP DERECHO LO, H-LP IZQUIERDO LO, MMT. |
| 3 | GLOW DC / DC | 80 | Sistema de precalentamiento del motor |
Caja de fusibles debajo del salpicadero
| Nº | Amp [A] | Descripción | |
| 1 | TAIL NO.2 | 10 | Luces de posición delanteras;
Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luz antiniebla trasera; Inyección de combustible multipunto; Inyección de combustible multipunto secuencial; Intermitente e instrumentos de medición. |
| 2 | PANEL | 5 | Tacómetro e instrumentos de medición;
Iluminación del salpicadero; Retroiluminación de los interruptores. |
| 3 | DOOR R/R | 20 | Elevalunas eléctricos |
| 4 | DOOR P | 20 | Elevalunas eléctricos |
| 5 | ECU-IG NO.1 | 5 | Ventilador de refrigeración eléctrico;
Desempañador de la luneta trasera; Dirección asistida eléctrica; Unidad de control principal de la carrocería; Limpiaparabrisas trasero; VSC; Sistema de advertencia de presión de neumáticos. |
| 6 | ECU-IG NO.2 | 5 | ABS;
VSC; Sistema Stop & Start. |
| 7 | A / C | 7,5 | Sistema de aire acondicionado;
Calefacción eléctrica; Desempañador de la luneta trasera; Desempañadores de los espejos exteriores. |
| 8 | GAUGE | 10 | Luz de marcha atrás;
Sistema de control de bloqueo de la transmisión; Luces de advertencia de los cinturones de seguridad traseros; Espejo automático antideslumbrante; Multidrive; Sistema de audio; Cortinilla panorámica del techo; Inyección de combustible multipunto; Inyección de combustible multipunto secuencial; Sensor de lluvia. |
| 9 | WASHER | 15 | Boquilla de pulverización del parabrisas delantero |
| 10 | WIPER | 20 | Limpiaparabrisas |
| 11 | WIPER RR | 15 | Limpiaparabrisas trasero |
| 12 | P / W | 30 | Elevalunas eléctricos |
| 13 | PUERTA I/P | 20 | Elevalunas eléctricos |
| 14 | PUERTA | 20 | Elevalunas eléctricos |
| 15 | CIG | 15 | Tomas de corriente eléctricas |
| 16 | ACC | 5 | Unidad de control principal de la carrocería;
Espejos interiores; Sistema de audio; Sistema Stop & Start; Sistema de control de bloqueo de la transmisión. |
| 17 | D / L | 25 | Sistema de cierre eléctrico |
| 18 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 19 | FOG RR | 7,5 | Luz antiniebla trasera;
Intermitente e indicadores. |
| 20 | STOP | 7,5 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial; Sistema de acceso y arranque inteligente; ABS; VSC; Luces de freno; Luz de freno elevada; Sistema de control de bloqueo de la transmisión. |
| 21 | AM1 | 7,5 | Sistema de arranque |
| 22 | FOG FR | 15 | Faros antiniebla delanteros;
Intermitente e indicadores. |
| 23 | DD / L | 25 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 24 | SHADE | 25 | Cortinilla panorámica del techo |
| 25 | S-HTR | 15 | Calefacción de asientos |
