Toyota Highlander Hybrid (2006-2016) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Highlander Hybrid (2006–2016), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Highlander Hybrid (2006-2007) – esquema de fusibles
Año de fabricación: 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander XU50 (2013-2016) es el fusible 36 en el panel de fusibles del salpicadero.

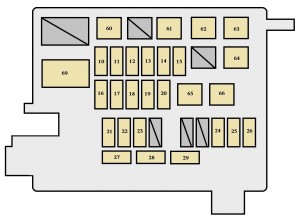

Compartimento del motor
Compartimento del motor
Compartimento del motor
Salpicadero
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ETCS | 10 | Sistema híbrido |
| 2 | DC / DC − S | 10 | Sistema híbrido |
| 3 | ABS NO.2 | 10 | Sistema de frenos electrónico |
| 4 | ABS NO.1 | 10 | Sistema de frenos electrónico |
| 5 | BATT FAN | 15 | Sistema híbrido |
| 6 | ABS NO.3 | 15 | Sistema de frenos electrónico |
| 7 | OIL PUMP | 10 | Sistema de refrigeración del aceite de la transmisión |
| 8 | ST | 7,5 | Sistema híbrido |
| 9 | RR HTR | 15 | Sistema de calefacción trasero |
| 10 | DRL | 7,5 | Sistema de luces diurnas |
| 11 | H-LP L LWR | 15 | Faro izquierdo (luz de cruce) |
| 12 | H-LP L UPR | 15 | Faro izquierdo (luz de carretera) |
| 13 | H − LP R UPR | 15 | Faro derecho (luz de carretera) |
| 14 | PWR OUTLET NO.2 | 20 | Toma de corriente (115 VCA) |
| 15 | TOWING | 20 | Luces del remolque |
| 16 | HAZ | 15 | Intermitentes;
Luces de emergencia. |
| 17 | SECURITY | 15 | Sistema antirrobo |
| 18 | AM2 NO.1 | 30 | Fusibles “IGN”, “IG2” y “ST” |
| 19 | MPX-B1 | 7,5 | Dirección asistida eléctrica |
| 20 | HORN | 10 | Bocina |
| 21 | RADIO NO.1 | 25 | Sistema de audio |
| 22 | ECU−B NO.1 | 7,5 | Sistema antirrobo;
Sistema de aire acondicionado; Intermitentes y medidores; Techo solar eléctrico; Sistema inmovilizador del motor; Sistema de comunicación multiplex. |
| 23 | DOME | 10 | Luces personales;
Luces interiores; Luces de cortesía; Iluminación del encendido; Sistema de control remoto inalámbrico; Intermitentes y medidores; Sistema de navegación. |
| 24 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 25 | A / F | 25 | Sistema de control de aire/combustible |
| 26 | CRT | 7,5 | Sistema de entretenimiento para los asientos traseros;
Pantalla del sistema de navegación. |
| 27 | H − LP R LWR | 15 | Faro derecho (luz de cruce) |
| 28 | INV W / P | 15 | Sistema híbrido |
| 29 | IGCT NO.5 | 10 | Sistema híbrido |
| 30 | BOMBA DE AGUA | 10 | Sistema de aire acondicionado |
| 31 | IGCT NO.4 | 10 | Sistema de control de emisiones;
Sistema de control de la transmisión; Sistema de control de aire/combustible. |
| 32 | IGCT NO.3 | 10 | Sistema híbrido, bomba de combustible |
| 33 | IGCT NO.2 | 10 | Sistema híbrido |
| 34 | IGN | 10 | Instrumentos y medidores;
Sistema de airbag SRS; Sistema híbrido; Sistema de frenos electrónico; Sistema inmovilizador del motor. |
| 35 | RADIO NO.2 | 7,5 | Sistema de audio;
Sistema de entretenimiento para los asientos traseros; Sistema de navegación; Sistema de aire acondicionado; Sistema de comunicación multiplex. |
| 36 | CIG | 15 | Encendedor de cigarrillos |
| 37 | PUERTA TRASERA DERECHA | 20 | Elevalunas eléctricos |
| 38 | TOMA DE CORRIENTE 1 | 15 | Toma de corriente (12 VCC) |
| 39 | FAROS ANTINIEBLA DELANTEROS | 20 | Faros antiniebla delanteros |
| 40 | ECU-IG | 10 | Sistema de frenos electrónico;
Control de la transmisión; Dirección asistida eléctrica; Sistema antirrobo. |
| 41 | LIMPIAPARABRISAS | 25 | Limpiaparabrisas |
| 42 | PUERTA TRASERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 43 | PUERTA DELANTERA IZQUIERDA | 25 | Elevalunas eléctricos;
Sistema de cierre de puertas; Iluminación interior de las puertas. |
| 44 | TECHO SOLAR | 20 | Techo solar eléctrico |
| 45 | CALEFACTOR | 10 | Aire acondicionado;
Calefacción trasera; Desempañador de la luneta trasera; Sistema híbrido. |
| 46 | IG1 | 7,5 | Sistema híbrido;
Cierre eléctrico; Sistema de comunicación multiplex; Indicadores de encendido y apagado de airbags; Indicadores de dirección; Luces de marcha atrás; Desempañadores de los espejos exteriores; Espejo interior antideslumbrante automático; Toma de corriente (115 VCA); Calefacción de asientos; Sistema de navegación. |
| 47 | LIMPIAPARABRISAS TRASERO | 15 | Limpiaparabrisas trasero |
| 48 | STOP | 20 | Luces de freno;
Luz de freno elevada; Sistema de frenos electrónico; Sistema de control de la transmisión; Sistema híbrido. |
| 49 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 50 | CALEFACCIÓN DE ASIENTOS | 15 | Calefacción de asientos |
| 51 | IG2 | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial; Sistema de encendido del motor. |
| 52 | LAVAPARABRISAS | 20 | Lavaparabrisas delantero;
Lavaparabrisas trasero. |
| 53 | APERTURA DE COMBUSTIBLE | 7,5 | Sistema de apertura de la tapa del depósito de combustible |
| 54 | DESEMPAÑADOR DELANTERO | 20 | Desempañador del parabrisas delantero;
Desempañadores de espejos. |
| 55 | PUERTA DELANTERA DERECHA | 20 | Elevalunas eléctricos;
Iluminación adicional de las puertas. |
| 56 | LUCES TRASERAS | 10 | Luces de posición;
Luces traseras; Luces de posición laterales; Iluminación de la matrícula; Faros antiniebla delanteros. |
| 57 | PANEL | 7,5 | Iluminación del salpicadero |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 58 | ABS MTR2 | 30 | Sistema de frenos electrónico |
| 59 | ABS MTR1 | 30 | Sistema de frenos electrónico |
| 60 | CALEFACTOR | 50 | Sistema de aire acondicionado;
Fusible “BOMBA DE AGUA” |
| 61 | CALEFACTOR TRASERO | 30 | Sistema de calefacción trasero |
| 62 | DESEMPAÑADOR TRASERO | 30 | Desempañador de la luneta trasera |
| 63 | VENTILADOR RDI NO.1 | 40 | Ventilador de refrigeración eléctrico |
| 64 | VENTILADOR RDI NO.1 | 40 | Ventilador de refrigeración eléctrico |
| 65 | PRINCIPAL | 40 | Fusibles “H-LP L LWR”, “H-LP L UPR”,
“H-LP R LWR”, “H-LP R UPR” y “DRL”. |
| 66 | IGCT NO.1 | 50 | Fusibles “INV W / P”, “IGCT nº 2”, “IGCT nº 3”,
“IGCT nº 4” y “IGCT nº 5” |
| 67 | AM1 | 40 | Fusibles “ECU − IG”, “LAVAPARABRISAS”, “IG1”,
“LIMPIAPARABRISAS”, “LIMPIAPARABRISAS TRASERO”, “CALEFACTOR (10 A)”, “RADIO nº 2” y “CIG” |
| 68 | POTENCIA | 30 | Asiento eléctrico |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 69 | DC / DC | 120 | Sistema híbrido |
Toyota Highlander Hybrid (2008) – esquema de la caja de fusibles
Año de fabricación: 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander Hybrid (2008) es el fusible 27 y 28? en la caja de fusibles del salpicadero (bloque de fusibles).
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la tapa)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | REPUESTO | 7,5 | Fusible de repuesto |
| 2 | REPUESTO | 15 | Fusible de repuesto |
| 3 | REPUESTO | 25 | Fusible de repuesto |
| 4 | RELÉ DESEMPAÑADOR | 10 | Desempañador de la luneta trasera |
| 5 | CALEFACTOR DE ESPEJOS | 20 | CALEFACTOR DE ESPEJOS (15 A) |
| 6 | SALIDA DE CORRIENTE | 20 | Toma de corriente |
| 7 | PUERTA 1 | 25 | Sistema de comunicación multiplex |
| 8 | IGCT NO.3 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 9 | EFI NO.3 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 10 | INJ NO.1 | 15 | Sistema de arranque |
| 11 | INJ NO.2 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 12 | CALEFACTOR | 50 | Sistema de aire acondicionado |
| 13 | VENTILADOR NO.2 | 50 | Ventilador de refrigeración eléctrico |
| 14 | VENTILADOR NO.1 | 50 | Ventilador de refrigeración eléctrico |
| 15 | REFRIGERADOR TRASERO | 40 | Sistema de aire acondicionado |
| 16 | DESEMPAÑADOR TRASERO | 30 | Desempañador de la luneta trasera |
| 17 | PBD | 30 | Puerta trasera eléctrica |
| 18 | DC / DC | 140 | CALEFACTOR DE ESPEJOS, SALIDA DE CORRIENTE, PUERTA 1,
CALEFACTOR, DESEMPAÑADOR TRASERO, VENTILADOR PRINCIPAL, PTC NO.1, REFRIGERADOR TRASERO, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Dirección asistida eléctrica |
| 20 | ABS MTR1 | 50 | Sistema de frenos |
| 21 | ABS MTR2 | 50 | Sistema de frenos |
| 22 | CRT | 10 | Sistema de entretenimiento para los asientos traseros |
| 23 | RADIO1 | 15 | Sistema de audio |
| 24 | ECU-B | 10 | Sensor de dirección;
Intermitentes y medidores; Sistema de aire acondicionado; Unidad de control principal (ECU); Control remoto; Sistema de llave inteligente; Puerta trasera eléctrica; Sistema de diagnóstico a bordo. |
| 25 | DOME | 10 | Iluminación del habitáculo;
Luces personales; Luces interiores; Intermitentes y medidores; Iluminación adicional de las puertas; Puerta trasera eléctrica. |
| 26 | AMP | 15 | Sistema de audio |
| 27 | REMOLQUE | 30 | Iluminación del remolque |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | BLOQUEO DE DIRECCIÓN | 20 | Sistema de bloqueo del volante |
| 30 | IGCT | 30 | IGCT nº 2, IGCT nº 3, INV-W / P, EFI nº 3 |
| 31 | PELIGRO | 15 | Activar luces de emergencia |
| 32 | ABS NO.3 | 15 | Sistema de frenos electrónico |
| 33 | ABS NO.2 | 10 | Sistema de frenos electrónico |
| 34 | ABS NO.1 | 10 | Condensador |
| 35 | BOMBA DE ACEITE | 10 | Sistema de refrigeración del líquido del motor |
| 36 | VENTILADOR DE BATERÍA | 15 | Sistema híbrido |
| 37 | G / H | 10 | Ventana;
Sistema de comunicación multiplex. |
| 38 | DC / DC-S | 10 | Sistema híbrido |
| 39 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 40 | FARO IZQUIERDO | 15 | Faro izquierdo (luz de carretera) |
| 41 | FARO DERECHO | 15 | Faro derecho (luz de carretera) |
| 42 | FARO IZQUIERDO BAJO | 15 | Faro izquierdo (luz de cruce) |
| 43 | FARO DERECHO BAJO | 15 | Faro derecho (luz de cruce) |
| 44 | BOCINA | 10 | Bocina |
| 45 | EFI NO.1 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Sistema de llave inteligente. |
| 46 | ETCS | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Control electrónico del acelerador |
| 47 | A / F | 20 | Sensor de relación aire-combustible |
| 48 | BOCINA DE SEGURIDAD | 7,5 | Bocina |
Tipo B (si está presente)
| Fusible | Amp [A] | Descripción | |
| 1 | INV-W / P | 15 | Sistema híbrido |
| 2 | IGCT NO.2 | 7,5 | Sistema híbrido |
| 3 | A / CD | 10 | Sistema de aire acondicionado |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ASIENTO ELÉCTRICO | 30 | Asiento eléctrico |
| 2 | POTENCIA | 30 | Elevalunas eléctricos |
| 3 | PUERTA TRASERA DERECHA | 25 | Elevalunas eléctricos |
| 4 | PUERTA TRASERA IZQUIERDA | 25 | Elevalunas eléctricos |
| 5 | FAROS ANTINIEBLA DELANTEROS | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | DESEMPAÑADOR DELANTERO | 25 | Desempañador del limpiaparabrisas delantero |
| 8 | STOP | 10 | Luces de freno |
| 9 | PUERTA NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Bomba de agua |
| 11 | FAROS ANTINIEBLA TRASEROS | 7,5 | Circuito ausente |
| 12 | APERTURA DE COMBUSTIBLE | 7,5 | Apertura de la puerta del depósito de combustible |
| 13 | TECHO SOLAR | 30 | Techo solar eléctrico |
| 14 | LUCES TRASERAS | 15 | Luces de posición;
Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Luces del remolque. |
| 15 | PANEL | 7,5 | Iluminación del habitáculo;
Luces de emergencia; Sistema de audio; Desempañadores de los espejos exteriores; Sistema de cierre eléctrico de puertas; Calefacción de asientos; Sistema de entretenimiento para los asientos traseros; Control de la iluminación del salpicadero; Interruptor electrónico de la transmisión; Transmisión; Interruptores del volante. |
| 16 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Sistema de transmisión controlado electrónicamente; Puerta trasera eléctrica; Calefacción de asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Transmisión. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Aire acondicionado;
VENTILADOR NO.1; VENTILADOR NO.2. |
| 19 | LAVAR | 20 | Limpiaparabrisas |
| 20 | CALEFACTOR DE ASIENTOS | 20 | Calefacción de asientos |
| 21 | MEDIDOR NO.1 | 10 | Sistema de audio;
Desempañadores del espejo retrovisor; Luces de marcha atrás; Sistema de carga; Luces de emergencia; Sistema de control de tracción; Control de la iluminación del salpicadero; Desempañador del limpiaparabrisas. |
| 22 | LIMPIAPARABRISAS DELANTERO | 30 | Limpiaparabrisas |
| 23 | LIMPIAPARABRISAS TRASERO | 15 | Limpiaparabrisas trasero |
| 24 | IGN | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Sistema de bloqueo del volante; Sistema de llave inteligente; Sistema de airbag SRS. |
| 25 | MEDIDOR NO.2 | 7,5 | Indicadores y medidores;
Monitor de visión trasera. |
| 26 | ACCESORIO DE LA ECU | 7,5 | Espejo retrovisor eléctrico;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente. |
| 27 | TOMA DE ACCESORIOS NO.1 | 10 | Toma de corriente |
| 28 | TOMA DE ACCESORIOS NO.2 | 20 | Toma de corriente |
| 29 | RADIO NO.2 | 7,5 | Sistema de audio;
Sistema de entretenimiento para los asientos traseros; Sistema de carga; Luces interiores; Luces personales. |
| 30 | CALEFACTOR DE ESPEJOS | 15 | Desempañadores del espejo retrovisor |
Toyota Highlander Hybrid (2009-2010) – esquema de fusibles
Año de fabricación: 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander Hybrid (2009-2010) es el fusible 28 y 29? en la caja de fusibles del salpicadero (bloque de fusibles)
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la tapa)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | REPUESTO | 7,5 | Fusible de repuesto |
| 2 | REPUESTO | 15 | Fusible de repuesto |
| 3 | REPUESTO | 25 | Fusible de repuesto |
| 4 | RELÉ DESEMPAÑADOR | 10 | Desempañador de la luneta trasera |
| 5 | CALEFACTOR DE ESPEJOS | 20 | CALEFACTOR DE ESPEJOS (15 A) |
| 6 | SALIDA DE CORRIENTE | 20 | Toma de corriente |
| 7 | PUERTA 1 | 25 | Sistema de comunicación multiplex |
| 8 | IGCT NO.3 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 9 | EFI NO.3 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 10 | INJ NO.1 | 15 | Sistema de arranque |
| 11 | INJ NO.2 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto. |
| 12 | CALEFACTOR | 50 | Sistema de aire acondicionado |
| 13 | VENTILADOR NO.2 | 50 | Ventilador de refrigeración eléctrico |
| 14 | VENTILADOR NO.1 | 50 | Ventilador de refrigeración eléctrico |
| 15 | REFRIGERADOR TRASERO | 40 | Sistema de aire acondicionado |
| 16 | DESEMPAÑADOR TRASERO | 30 | Desempañador de la luneta trasera |
| 17 | PBD | 30 | Puerta trasera eléctrica |
| 18 | DC / DC | 140 | CALEFACTOR DE ESPEJOS, SALIDA DE CORRIENTE, PUERTA 1,
CALEFACTOR, DESEMPAÑADOR TRASERO, VENTILADOR PRINCIPAL, PTC NO.1, REFRIGERADOR TRASERO, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Dirección asistida eléctrica |
| 20 | ABS MTR1 | 50 | Sistema de frenos |
| 21 | ABS MTR2 | 50 | Sistema de frenos |
| 22 | CRT | 10 | Sistema de entretenimiento para los asientos traseros |
| 23 | RADIO1 | 15 | Sistema de audio |
| 24 | ECU-B | 10 | Sensor de dirección;
Intermitentes y medidores; Sistema de aire acondicionado; Unidad de control principal (ECU); Control remoto; Sistema de llave inteligente; Puerta trasera eléctrica; Sistema de diagnóstico a bordo. |
| 25 | DOME | 10 | Iluminación del habitáculo;
Luces personales; Luces interiores; Intermitentes y medidores; Iluminación adicional de las puertas; Puerta trasera eléctrica. |
| 26 | AMP | 15 | Sistema de audio |
| 27 | REMOLQUE | 30 | Iluminación del remolque |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | BLOQUEO DE DIRECCIÓN | 20 | Sistema de bloqueo del volante |
| 30 | IGCT | 30 | IGCT nº 2, IGCT nº 3,
INV-W / P, EFI nº 3 |
| 31 | PELIGRO | 15 | Interruptor de luces de emergencia |
| 32 | ABS NO.3 | 15 | Sistema de frenos controlado electrónicamente |
| 33 | ABS NO.2 | 10 | Sistema de frenos controlado electrónicamente |
| 34 | ABS NO.3 | 10 | Condensador |
| 35 | BOMBA DE ACEITE | 10 | Sistema de refrigeración del líquido del motor |
| 36 | VENTILADOR DE BATERÍA | 15 | Sistema híbrido |
| 37 | G / H | 10 | Cristal;
Sistema de comunicación multiplex. |
| 38 | DC / DC-S | 10 | Sistema híbrido |
| 39 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 40 | FARO IZQUIERDO | 15 | Faro izquierdo (luz de carretera) |
| 41 | FARO DERECHO | 15 | Faro derecho (luz de carretera) |
| 42 | FARO IZQUIERDO BAJO | 15 | Faro izquierdo (luz de cruce) |
| 43 | FARO DERECHO BAJO | 15 | Faro derecho (luz de cruce) |
| 44 | BOCINA | 10 | Bocina |
| 45 | EFI NO.1 | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Sistema de llave inteligente. |
| 46 | ETCS | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Sistema de control electrónico del acelerador. |
| 47 | A / F | 20 | Sensor de relación aire-combustible |
| 48 | BOCINA DE SEGURIDAD | 7,5 | Bocina |
Tipo B (si está presente)
| Fusible | Amp [A] | Descripción | |
| 1 | INV-W / P | 15 | Sistema híbrido |
| 2 | IGCT NO.2 | 7,5 | Sistema híbrido |
| 3 | A / CD | 10 | Sistema de aire acondicionado |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ASIENTO ELÉCTRICO | 30 | Asiento eléctrico |
| 2 | POTENCIA | 30 | Elevalunas eléctricos |
| 3 | PUERTA TRASERA DERECHA | 25 | Elevalunas eléctricos |
| 4 | PUERTA TRASERA IZQUIERDA | 25 | Elevalunas eléctricos |
| 5 | FAROS ANTINIEBLA DELANTEROS | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | DESEMPAÑADOR DELANTERO | 25 | Desempañador del parabrisas delantero |
| 8 | STOP | 10 | Luces de freno |
| 9 | PUERTA NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Bomba de agua |
| 11 | FAROS ANTINIEBLA TRASEROS | 7,5 | Circuito ausente |
| 12 | A/C NO.1 | 10 | Sistema de aire acondicionado |
| 13 | APERTURA DE COMBUSTIBLE | 7,5 | Apertura de la puerta del depósito de combustible |
| 14 | TECHO SOLAR | 30 | Techo solar eléctrico |
| 15 | LUCES TRASERAS | 15 | Luces de posición, traseras;
Iluminación de la matrícula; Faros antiniebla delanteros; Luces del remolque. |
| 16 | PANEL | 7,5 | Iluminación del habitáculo;
Luces de emergencia; Sistema de audio; Desempañadores de los espejos retrovisores; Sistema de cierre eléctrico de puertas; Calefacción de asientos; Sistema de entretenimiento para los asientos traseros; Control de la iluminación del salpicadero; Interruptor electrónico de la transmisión; Transmisión; Interruptores del volante. |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Sistema de control electrónico de la transmisión; Puerta trasera eléctrica; Calefacción de asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Transmisión. |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C NO.2 | 10 | Aire acondicionado;
VENTILADOR NO.1; VENTILADOR NO.2. |
| 20 | LAVAR | 20 | Limpiaparabrisas |
| 21 | CALEFACTOR DE ASIENTOS | 20 | Calefacción de asientos |
| 22 | MEDIDOR NO.1 | 10 | Sistema de audio;
Desempañadores de los espejos retrovisores; Luces de marcha atrás; Sistema de carga; Luces de emergencia; Sistema de control de tracción; Control de la iluminación del salpicadero; Desempañador del parabrisas. |
| 23 | LIMPIAPARABRISAS DELANTERO | 30 | Limpiaparabrisas |
| 24 | LIMPIAPARABRISAS TRASERO | 15 | Limpiaparabrisas trasero |
| 25 | IGN | 10 | Inyección multipunto;
Sistema de inyección secuencial multipunto; Sistema de bloqueo del volante; Sistema de llave inteligente; Sistema de airbag SRS. |
| 26 | MEDIDOR NO.2 | 7,5 | Indicadores y medidores;
Monitor de visión trasera. |
| 27 | ACCESORIO DE LA ECU | 7,5 | Espejo retrovisor eléctrico;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente. |
| 28 | TOMA DE ACCESORIOS NO.1 | 10 | Toma de corriente |
| 29 | TOMA DE ACCESORIOS NO.1 | 20 | Toma de corriente |
| 30 | RADIO NO.2 | 7,5 | Sistema de audio;
Sistema de entretenimiento para los asientos traseros; Sistema de carga; Luces interiores; Luces personales. |
| 31 | CALEFACTOR DE ESPEJOS | 15 | Desempañadores del espejo retrovisor |
Toyota Highlander Hybrid (2011-2016) – esquema de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander Hybrid (2011-2016) es el fusible 28 y 29? en la caja de fusibles del salpicadero (bloque de fusibles).
Compartimento del motor
Tipo A (bloque de fusibles en la parte trasera de la tapa)
Tipo A (bloque de fusibles)
| Fusible | Amp [A] | Descripción | |
| 1 | REPUESTO | 7,5 | Fusible de repuesto |
| 2 | REPUESTO | 15 | Fusible de repuesto |
| 3 | REPUESTO | 25 | Fusible de repuesto |
| 4 | CALEFACTOR | 50 | Sistema de aire acondicionado |
| 5 | VENTILADOR No.1 | 50 | Ventilador de refrigeración eléctrico |
| 6 | VENTILADOR No.1 | 50 | Ventilador de refrigeración eléctrico |
| 7 | ABS NO.1 | 50 | Sistema de frenos |
| 8 | REFRIGERADOR TRASERO | 40 | Sistema de aire acondicionado |
| 9 | REPUESTO | 40 | Fusible de repuesto |
| 10 | DESEMPAÑADOR TRASERO | 30 | Desempañador de la luneta trasera |
| 11 | PBD | 30 | Puerta trasera eléctrica |
| 12 | HV R/B NO.2 | 50 | ABS PRINCIPAL NO.1, ABS PRINCIPAL NO.2,
VENTILADOR DE BATERÍA, BOMBA DE ACEITE |
| 13 | HV R/B NO.1 | 30 | Sistema híbrido,
PCU, IGCT nº 2 IGCT nº 3, INV W / P |
| 14 | PD | 50 | A / F, BOCINA, FARO DERECHO ALTO,
FARO IZQUIERDO ALTO, FARO DERECHO BAJO, FARO IZQUIERDO BAJO, BOCINA DE SEGURIDAD |
| 15 | ABS NO.2 | 50 | Sistema de frenos |
| 16 | EPS | 80 | Dirección asistida eléctrica |
| 17 | DCDC | 150 | PUERTA TRASERA DERECHA, PUERTA TRASERA IZQUIERDA, FAROS ANTINIEBLA DELANTEROS,
OBD, A/C W/PMP, STOP, PUERTA NO.2, AM1, ASIENTO ELÉCTRICO (PS), A/C NO.1, APERTURA DE COMBUSTIBLE, TECHO SOLAR, LUCES TRASERAS, PANEL, ECU IG NO.1, ECU IG NO.2, A/C NO.2, LAVAR, CALEFACTOR DE ASIENTOS, MEDIDOR NO.1, LIMPIAPARABRISAS DELANTERO, LIMPIAPARABRISAS TRASERO, ECU-ACC, TOMA DE ACCESORIOS NO.1, TOMA DE ACCESORIOS NO.2, RADIO NO.2, ASIENTO ELÉCTRICO, POTENCIA |
| 18 | EFI PRINCIPAL | 30 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; EFI nº 1, EFI nº 2, EFI nº 3, BOMBA DE COMBUSTIBLE |
| 19 | REMOLQUE | 30 | Iluminación del remolque |
| 20 | ST | 10 | Sistema de arranque |
| 21 | IG2 | 30 | INJ, MEDIDOR NO.2, IGN |
| 22 | BLOQUEO DE DIRECCIÓN | 20 | Sistema de bloqueo de la dirección |
| 23 | RADIO NO.1 | 20 | Sistema de audio |
| 24 | ABS PRINCIPAL NO.3 | 15 | Sistema de frenos electrónico |
| 25 | AMP | 15 | Sistema de audio |
| 26 | PELIGRO | 15 | Activar luces de emergencia |
| 27 | CONDENSADOR | 158 | Sistema de frenos |
| 28 | G / H | 10 | Portón trasero de cristal;
Sistema de comunicación multiplex; Iluminación interior de los pies. |
| 29 | CRT | 10 | Sistema de entretenimiento para los asientos traseros;
Sistema de audio. |
| 30 | ETCS | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 31 | AM2 | 7,5 | Sistema de comunicación multiplex |
| 32 | ECU-B NO.2 | 7,5 | Sistema de aire acondicionado |
| 33 | HV PRINCIPAL | 10 | Sistema híbrido |
| 34 | KDOME | 10 | Iluminación de bienvenida;
Luces personales; Luces interiores; Indicadores y medidores; Iluminación adicional de las puertas; Iluminación del interruptor del motor. |
| 35 | ECU-B NO.1 | 10 | Sensor de dirección;
Indicadores y medidores; ECU del cuerpo principal; Control remoto inalámbrico; Sistema de llave inteligente; Puerta trasera eléctrica; Sistema de diagnóstico a bordo; Pantalla de información. |
| 36 | EFI NO.1 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de llave inteligente. |
| 37 | LIMPIAPARABRISAS-S | 10 | Sistema de aire acondicionado |
| 38 | EFI NO.2 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 39 | EFI NO.3 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 40 | BOMBA DE COMBUSTIBLE | 15 | Bomba de combustible |
| 41 | INJ | 15 | Sistema de arranque;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial multipunto. |
| 42 | DESCONGELADOR | 15 | Descongelación del parabrisas delantero |
| 43 | FILTRO | 10 | Condensador |
| 44 | DESEMPAÑADOR TRASERO | 10 | Desempañador de la luneta trasera |
| 45 | CALEFACTOR DE ESPEJOS | 10 | Desempañadores del espejo exterior |
| 46 | TOMA DE CORRIENTE | 20 | Toma de corriente |
| 47 | PUERTA NO.1 | 25 | Sistema de comunicación multiplex |
| 48 | FARO DERECHO ALTO | 15 | Faro derecho (luz de carretera) |
| 49 | FARO IZQUIERDO ALTO | 15 | Faro izquierdo (luz de carretera) |
| 50 | FARO DERECHO BAJO | 15 | Faro derecho (luz de cruce) |
| 51 | FARO IZQUIERDO BAJO | 15 | Faro izquierdo (luz de cruce) |
| 52 | BOCINA | 10 | Bocina |
| 53 | A / F | 20 | Sensor de relación aire-combustible |
| 54 | BOCINA DE SEGURIDAD | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
Tipo B.
| Fusible | Amp [A] | Descripción | |
| 1 | PCU | 15 | Sistema híbrido |
| 2 | IGCT NO.2 | 10 | Sistema híbrido |
| 3 | IGCT NO.3 | 10 | Sistema híbrido |
| 4 | INV W / P | 10 | Sistema híbrido |
Tipo C.
| Fusible | Amp [A] | Descripción | |
| 1 | ABS PRINCIPAL NO.1 | 10 | Sistema de frenos electrónico |
| 2 | ABS PRINCIPAL NO.2 | 10 | Sistema de frenos electrónico |
| 3 | VENTILADOR DE BATERÍA | 30 | Sistema híbrido |
| 4 | BOMBA DE ACEITE | 10 | Sistema híbrido |
Debajo del salpicadero
Parte delantera de la caja de fusibles
Caja de fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ASIENTO ELÉCTRICO | 30 | Asiento eléctrico |
| 2 | POTENCIA | 30 | Elevalunas eléctricos |
| 3 | PUERTA TRASERA DERECHA | 25 | Elevalunas eléctricos |
| 4 | PUERTA TRASERA IZQUIERDA | 25 | Elevalunas eléctricos |
| 5 | FAROS ANTINIEBLA DELANTEROS | 10 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | A / CW / PMP | 7,5 | Sistema de aire acondicionado |
| 8 | STOP | 10 | Luces de freno;
Sistema de frenos electrónico |
| 9 | PUERTA NO.2 | 25 | Elevalunas eléctricos |
| 10 | AM1 | 7,5 | Sistema de arranque |
| 11 | ASIENTO ELÉCTRICO (PS) | 30 | Asiento eléctrico |
| 12 | A/C NO.1 | 10 | Sistema de aire acondicionado |
| 13 | APERTURA DE COMBUSTIBLE | 7,5 | Apertura de la tapa del depósito de combustible |
| 14 | TECHO SOLAR | 20 | Techo solar eléctrico |
| 15 | LUCES TRASERAS | 15 | Luces de posición laterales;
Luces traseras; Luces de matrícula; Faros antiniebla; Luces del remolque. |
| 16 | PANEL | 7,5 | Iluminación de la guantera;
Iluminación del salpicadero; Iluminación de los interruptores. |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicación multiplex;
Techo solar eléctrico; Transmisión electrónica; Puerta trasera eléctrica; Calefacción de asientos; Sistema de advertencia de presión de neumáticos; Dirección asistida electrónica; Espejo antideslumbrante automático; Sistema de bloqueo de la transmisión. |
| 18 | ECU IG NO.2 | 7,5 | Sistema de frenos |
| 19 | A/C NO.2 | 10 | Aire acondicionado, ventilador de refrigeración eléctrico |
| 20 | LAVAR | 20 | Boquilla de pulverización para el parabrisas delantero y trasero |
| 21 | CALEFACTOR DE ASIENTOS | 20 | Calefacción de asientos |
| 22 | MEDIDOR NO.1 | 10 | Sistema de audio;
Luces de emergencia; Luces de advertencia; Sistema de control de tracción; Descongelación del parabrisas delantero; Sistema de monitorización de la visión trasera; Toma de corriente; Sistema de aire acondicionado. |
| 23 | LIMPIAPARABRISAS DELANTERO | 30 | Limpiaparabrisas y boquillas del parabrisas |
| 24 | LIMPIAPARABRISAS TRASERO | 15 | Limpiaparabrisas y boquilla de la luneta trasera |
| 25 | IGN | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto; Sistema de bloqueo de la dirección; Sistema de llave inteligente; Sistema de airbag SRS; Sistema híbrido; Sistema de frenos electrónico. |
| 26 | MEDIDOR NO.2 | 7,5 | Indicadores y medidores;
Sistema de monitorización de la visión trasera. |
| 27 | ACCESORIO DE LA ECU | 7,5 | Espejos retrovisores exteriores;
Sistema de bloqueo de la transmisión; Sistema de llave inteligente; Sistema de comunicación multiplex. |
| 28 | TOMA DE ACCESORIOS NO.1 | 15 | Toma de corriente |
| 29 | TOMA DE ACCESORIOS NO.1 | 15 | Toma de corriente |
| 30 | RADIO NO.2 | 7,5 | Sistema de audio;
Sistema de entretenimiento para los asientos traseros; Luces interiores; Luces personales. |
Maletero
| Fusible | Amp [A] | Descripción | |
| 1 | DC / DC_S | 7,5 | Sistema híbrido |
| 2 | PRINCIPAL | 180 | Todos los elementos eléctricos |
Acerca del Toyota Highlander Hybrid (2006-2016)
El Toyota Highlander Hybrid de los años 2006 a 2016 es un SUV popular que combina las ventajas de la tecnología híbrida con la amplitud y el confort. Este modelo está equipado con un sistema de propulsión híbrido que combina un motor de gasolina con un motor eléctrico, lo que permite un consumo de combustible más eficiente y menores emisiones. El Highlander Hybrid ofrece asientos cómodos para siete pasajeros y un gran espacio de carga, lo que lo hace ideal para familias. El vehículo es conocido por su fiabilidad y características de seguridad, incluidos los sistemas avanzados de asistencia al conductor.
Esquema de la caja de fusibles del Toyota Highlander Hybrid
Esta página muestra el esquema de la caja de fusibles del Toyota Highlander Hybrid, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
