Toyota Yaris Hybrid (2012-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Yaris Hybrid (2012–2016), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota Yaris Hybrid (2012-2016) – esquema de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Yaris Hybrid (2012-2016) es el fusible 15 en el panel de fusibles del salpicadero.
Caja de fusibles en el compartimento del motor (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | EFI MAIN | 20 | Inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial; EFI n.º 2. |
| 2 | HORN | 10 | Bocina |
| 3 | IG2 | 10 | IG2 n.º 2, GAUGE, IGN |
| 4 | SPARE | 5 | Fusible de repuesto |
| 5 | SPARE | 7,5 | Fusible de repuesto |
| 6 | SPARE | 30 | Fusible de repuesto |
| 7 | EFI NO.2 | 10 | Inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial. |
| 8 | H-LP RH-LO | 10 | Faro derecho (luz de cruce) |
| 9 | H-LP LH-LO | 10 | Faro izquierdo (luz de cruce);
Ajuste manual de faros. |
| 10 | FOG FR NO.2 | 7,5 | Faros antiniebla delanteros |
| 11 | IG2 NO.2 | 10 | Sistema inteligente de arranque y encendido;
Sistema de arranque por botón; Inyección de combustible multipuerto; Sistema de inyección de combustible secuencial; Sistema de airbag SRS; Sistema de bloqueo del volante; Luces de freno. |
| 12 | DOME | 15 | Sistema de audio;
ECU de la carrocería principal; Iluminación personal; Iluminación del espacio para los pies. |
| 13 | ECU-B NO.1 | 5 | Módulo ECU principal;
Sistema inteligente de arranque y encendido |
| 14 | METER | 7,5 | Odómetro y medidores |
| 15 | IGN | 15 | Inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial. |
| 16 | H-LP RH-HI | 5 | Faro derecho (luz de carretera) |
| 17 | H-LP LH-HI | 5 | Faro izquierdo (luz de carretera);
Indicadores y medidores. |
| 18 | D/L NO.2 | 25 | Cierre eléctrico de puertas |
| 19 | HAZ | 10 | Luces de emergencia |
| 20 | ETCS | 10 | Inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial. |
| 21 | ABS NO.1 | 20 | Sistema de frenos |
| 22 | ENG W / PMP | 30 | Inyección de combustible multipuerto;
Sistema de inyección de combustible secuencial. |
| 23 | H-LP-MAIN | 20 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI. |
| 24 | ABS MTR NO.1 | 30 | Sistema de frenos |
| 25 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 26 | ECU-B NO.2 | 5 | Sistema de aire acondicionado;
Odómetro y medidores; Sistema inteligente de arranque y encendido; Sistema de arranque por botón. |
| 27 | AM2 | 7,5 | Sistema de arranque |
| 28 | DRL | 7,5 | Luces diurnas |
| 29 | STRG LOCK | 20 | Sistema de arranque |
| 30 | ABS NO.2 | 7,5 | Sistema de frenos |
| 31 | AMP | 15 | Sistema de audio |
| 32 | IGCT-MAIN | 30 | IGCT n.º 2, IGCT n.º 3, IGCT n.º 4,
PCU, BATT FAN. |
| 33 | D / C CUT | 30 | DOME, ECU-B n.º 1 |
| 34 | PTC HTR NO.1 | 30 | Circuito ausente |
| 35 | PTC HTR NO.2 | 30 | Circuito ausente |
| 36 | FAN | 30 | Ventilador de refrigeración eléctrico |
| 37 | PTC HTR NO.3 | 30 | Circuito ausente |
| 38 | DEF | 25 | MIR HTR;
Desempañador de la luneta trasera. |
| 39 | MIR HTR | 10 | Desempañador del espejo exterior |
| 40 | BATT FAN | 10 | Ventilador de refrigeración de la batería |
| 41 | IGCT NO.2 | 10 | Sistema híbrido |
| 42 | IGCT NO.4 | 10 | Sistema híbrido |
| 43 | PCU | 10 | Sistema híbrido |
| 44 | IGCT NO.3 | 10 | Sistema híbrido |
Caja de fusibles en el compartimento del motor (tipo B)
| Fusible | Amp [A] | Descripción | |
| 1 | DC / DC | 100 | Sistema híbrido |
| 2 | ABS MTR N.º 2 | 30 | Sistema de frenos |
| 3 | HTR | 40 | Sistema de aire acondicionado |
| 4 | EPS | 50 | Sistema de dirección asistida eléctrica |

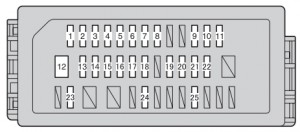

Caja de fusibles debajo del salpicadero
| Fusible | Amp [A] | Descripción | |
| 1 | TAIL NO.2 | 10 | Luces de posición delanteras y traseras;
Iluminación de la matrícula. |
| 2 | PANEL | 5 | Iluminación del salpicadero;
Ajuste manual de la orientación de los faros; Indicadores y medidores. |
| 3 | DOOR R/R | 20 | Elevalunas eléctricos |
| 4 | DOOR P | 20 | Elevalunas eléctricos |
| 5 | ECU-IG NO.1 | 5 | Desempañador de la luneta trasera;
Módulo central de la carrocería; Sistema de frenos; Sistema de control de estabilidad del vehículo; Sistema de control de bloqueo de la transmisión; Sistema de audio; Inyección de combustible multipuerto; Inyección de combustible secuencial; Sensor de lluvia. |
| 6 | ECU-IG NO.2 | 5 | Sistema de dirección asistida eléctrica |
| 7 | A / C | 7,5 | Sistema de aire acondicionado |
| 8 | GAUGE | 10 | Luces de emergencia;
Sistema de control de bloqueo de la transmisión; Luces de advertencia de los cinturones de seguridad traseros; Espejo antideslumbrante automático; Propulsión híbrida; Sistema de audio; Inyección de combustible multipuerto; Inyección de combustible secuencial; Sensor de lluvia. |
| 9 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas delantero |
| 10 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 11 | WIPER RR | 15 | Limpiaparabrisas trasero |
| 12 | P / W | 30 | Elevalunas eléctricos |
| 13 | PUERTA L/P | 20 | Elevalunas eléctricos |
| 14 | PUERTA | 20 | Elevalunas eléctricos |
| 15 | CIG | 15 | Toma de corriente;
Encendedor. |
| 16 | ACC | 5 | Unidad de control de la carrocería principal;
Espejos exteriores; Sistema de audio; Sistema Stop & Start; Sistema de control de bloqueo de la transmisión. |
| 17 | D / L | 25 | Sistema de cierre eléctrico |
| 18 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 19 | FOG RR | 7,5 | Luz antiniebla trasera;
Intermitentes y medidores. |
| 20 | STOP | 7,5 | Sistema de arranque;
Sistema de control de bloqueo de la transmisión; Sistema de frenos; Luces de freno; Luz de freno superior. |
| 21 | AM1 | 7,5 | Circuito ausente |
| 22 | FOG FR | 7,5 | Faros antiniebla delanteros;
Intermitentes y medidores. |
| 23 | DD / L | 25 | DD / L |
| 24 | SHADE | 25 | – |
| 25 | S-HTR | 15 | Calefacción de asientos |
