Nissan Murano Z51 (2009-2014) – caja de fusibles
Diagrama de fusibles y relés – Nissan Murano Z51
Aplica a vehículos fabricados en los años:
2009, 2010, 2011, 2012, 2013, 2014.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Nissan Murano son los fusibles n.º 18 (encendedor de cigarrillos) y n.º 20 (toma de corriente delantera) en la caja de fusibles del salpicadero.

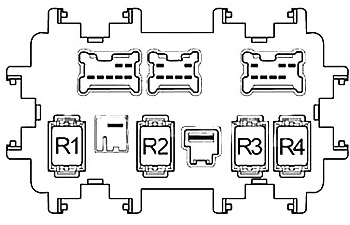

Caja de fusibles del salpicadero
La caja de fusibles se encuentra detrás de la cubierta en el salpicadero del lado del conductor.
Retro
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Asiento delantero calefactable |
| 2 | 10 | Unidad de sensor de diagnóstico de airbag |
| 3 | 10 | Unidad de control automático de puerta trasera, interruptor de freno ASCD, interruptor de luces de freno, motor de ajuste de faros, electroválvula de control de montaje del motor, conector de enlace de datos, sensor de ángulo de dirección, amplificador de aire acondicionado, relé de asiento calefactable, unidad de control de dirección asistida, BCM (módulo de control de la carrocería), unidad de control de navegación, conector opcional, distribuidor de vídeo, espejo antideslumbrante automático, unidad de nivelación automática |
| 4 | 10 | Tacómetro combinado, relé de luz de marcha atrás |
| 5 | 10 | Relé de apertura de la tapa de combustible |
| 6 | 10 | Zumbador de advertencia de llave inteligente, conector de enlace de datos, amplificador de aire acondicionado, unidad de control automático de puerta trasera, zumbador de advertencia automática de puerta trasera, sensor de inclinación del vehículo, unidad de control de sirena, unidad de control de retorno de energía del respaldo, sensor de luz y lluvia |
| 7 | 10 | Interruptor de luces de freno, BCM (módulo de control de la carrocería) |
| 8 | – | No se usa |
| 9 | 10 | Acceso con llave, luz de seguridad, interruptor de encendido |
| 10 | 10 | Interruptor de memoria del asiento, BCM (módulo de control de la carrocería) |
| 11 | 10 | Tacómetro combinado, módulo de control de la transmisión (TCM) |
| 12 | – | No se usa |
| 13 | 10 | Calentador de espejos exteriores, amplificador de aire acondicionado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 20 | Calentador de la ventana trasera |
| 15 | 20 | Calentador de la ventana trasera |
| 16 | – | No se usa |
| 17 | – | No se usa |
| 18 | 15 | En el encendedor de cigarrillos |
| 19 | 10 | Audio, pantalla delantera, amplificador de aire acondicionado, pantalla trasera, unidad de control de navegación, reproductor de DVD, distribuidor de vídeo, unidad de control de cámara, relé de toma de corriente, BCM (módulo de control de la carrocería), interruptor multifunción, interruptor de control remoto del espejo de la puerta |
| 20 | 15 | En la alimentación delantera |
| 21 | 15 | Motor del ventilador |
| 22 | 15 | Motor del ventilador |
| Relé | ||
| R1 | Encendido | |
| R2 | Calentador de la ventana trasera | |
| R3 | Accesorios | |
| R4 | Ventilador delantero |
Diagrama de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 23 | 15 | Amplificador BOSE |
| 24 | 15 | Amplificador BOSE |
| 25 | 15 | Subwoofer |
| 31 | 20 | Conector opcional |
| 32 | 15 | Unidad de control de retorno de potencia del respaldo trasero |
| 33 | 20 | Relé de toma de corriente |
| 34 | 20 | Relé de asientos calefactables |
| 35 | 20 | Audio, pantalla delantera, pantalla trasera, unidad de control de navegación, reproductor de DVD, distribuidor de vídeo, unidad de control de cámara |
| 36 | 15 | Unidad de control 4WD |
| 37 | 10 | Relé de la bocina |
| 38 | 15 | Generador, relé de la bocina de seguridad del vehículo |
| F | 40 | ABS |
| g | 40 | ABS |
| h | – | No se usa |
| i | 50 | Relé de encendido (fusibles 1, 2, 3, 4), IPDM E/R |
| J | 40 | Interruptor automático (módulo de control de bloqueo automático de la puerta trasera) |
| K | 40 | Relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3 |
| L | 40 | BCM (módulo de control de la carrocería), interruptor automático (unidad de control del dispositivo de posicionamiento, control del asiento del conductor, interruptor del dispositivo de soporte lumbar) |
| m | 40 | Motor del ventilador de refrigeración 1 |
| 41 | 15 | Relé de la bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 42 | 10 | Relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3 |
| 43 | 10 | Sensor de velocidad adicional, módulo de control de la transmisión (TCM) |
| 44 | 10 | Inyectores, módulo de control del motor (ECM) |
| 45 | 10 | ABS, unidad de control 4WD |
| 46 | 15 | Sensor de relación aire-combustible, sensor de oxígeno calefactado |
| 47 | 10 | Interruptor combinado |
| 48 | 10 | Relé de bloqueo de la dirección |
| 49 | 10 | Relé del aire acondicionado |
| 50 | 15 | Relé del módulo de control del motor (electroimán de control VIAS, unidad de control de válvula electromagnética para ventilación, condensador, bobinas de encendido, módulo de control del motor, sensor de flujo de aire, unidad de control de válvula electromagnética para volumen de ventilación del absorbedor EVAP) |
| 51 | 15 | Relé del motor de control de la mariposa |
| 52 | 10 | Luz de freno |
| 53 | 10 | Luz combinada trasera, luz de matrícula, luz ambiental central, luz de mapa, interruptor de asiento delantero calefactable, interruptor de asiento trasero calefactable, conector de opciones, interruptor ESP, interruptor de bloqueo 4WD, iluminación del cenicero, iluminación del salpicadero, luz de la guantera, interruptor combinado (cable en espiral), interruptor de emergencia, iluminación del dispositivo de control, interruptor principal automático de la puerta trasera, interruptor automático de la puerta trasera, interruptor de retorno de energía delantera, interruptor multifunción, unidad de control de navegación, reproductor de DVD, interruptor de control remoto de los espejos exteriores, iluminación de la manija de la puerta delantera, nivelador automático – unidad de control |
| 54 | 10 | Faro alto (izquierdo) |
| 55 | 10 | Faro alto (derecho) |
| 56 | 15 | Faro bajo (izquierdo) |
| 57 | 15 | Faro bajo (derecho) |
| 58 | 15 | Relé de las luces antiniebla delanteras |
| 59 | 10 | Relé de las luces diurnas |
| 60 | 30 | Relé de los limpiaparabrisas delanteros |
| 61 | 40 | Relé de los lavafaros |
| R1 | – | Relé de la bocina |
Bloque de fusibles (fusibles principales)
Situado en el terminal positivo de la batería
| Número | Amperios [A] | Descripción |
|---|---|---|
| A | 250 | Generador, arranque, fusibles B, C |
| B | 100 | Fusibles F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Relé de faros (fusibles 54, 55), relé de luces antiniebla (fusibles 56, 57), relé de luces traseras (fusibles 52, 53), fusibles 58, 59, 60 |
| D | 100 | Relé de accesorios (fusibles 18, 19, 20), relé de calefacción de la ventana trasera (fusibles 13, 14, 15), relé del ventilador (fusibles 21, 22), fusibles 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Relé de encendido (fusibles 41, 42, 43, 44, 45, 46, 47), fusibles 48, 49, 50, 51 |
Acerca del Nissan Murano Z51 (2009-2014)
El Nissan Murano Z51, fabricado entre 2009 y 2014, es un elegante SUV que combina un diseño estilizado con potentes opciones de motor. Este modelo es conocido por su conducción cómoda y su espacioso interior, lo que lo hace ideal tanto para viajes familiares como para el uso diario. El Murano Z51 ofrece varias opciones de motorización, incluyendo el popular motor V6 de 3.5 litros, que proporciona una potencia y fiabilidad adecuadas. El interior del vehículo está equipado con tecnologías modernas y materiales de alta calidad, lo que mejora el confort general y la experiencia de conducción.
Diagrama de la caja de fusibles del Nissan Murano Z51
Esta página muestra el diagrama de la caja de fusibles del Nissan Murano Z51, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, siempre es importante usar fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
