Toyota Prius XW10 (1997-2003) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Prius XW10 (1997–2003), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Prius XW10 (1997-2003) – diagrama de la caja de fusibles
Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius XW10 (1997-2003) es el fusible 28 en la caja de fusibles del salpicadero.

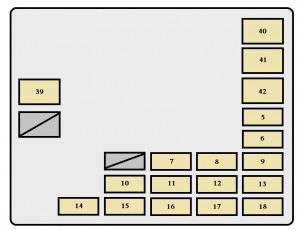

Compartimento del motor
Salpicadero
Maletero
Fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ABS NO.4 | 10 | Sistema de frenos antibloqueo |
| 2 | HTR No.1 | 30 | Sistema de aire acondicionado |
| 3 | HTR No.2 | 30 | Sistema de aire acondicionado |
| 4 | DRL | 7,5 | Sistema de luces diurnas |
| 5 | CDS FAN | 30 | Sistema de aire acondicionado |
| 6 | HORN | 10 | Bocina |
| 7 | HEAD HI (RH) (solo vehículos con sistema de luces diurnas) | 10 | Faro derecho (luz de carretera) |
| 8 | AM2 | 15 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de inmovilización del vehículo híbrido. |
| 9 | THRO | 15 | Sistema de control electrónico del acelerador |
| 10 | HEAD (RH) (vehículos sin sistema de luces diurnas) | 10 | Faro derecho |
| HEAD LO (RH) (vehículos con sistema de luces diurnas) | |||
| 11 | HEAD HI (LH) (vehículos con sistema de luces diurnas) | 10 | Faro izquierdo (luz de carretera) |
| 12 | BATT FAN | 10 | Ventilador de refrigeración de la batería |
| 13 | ABS NO.3 | 20 | Servofreno hidráulico |
| 14 | HV | 20 | Sistema híbrido |
| 15 | EFI | 15 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 16 | HEAD (LH) (vehículos sin sistema de luces diurnas) | 10 | Faro izquierdo |
| HEAD LO (LH) (vehículos con sistema de luces diurnas) | |||
| 17 | DOME | 15 | Sistema de audio,
Pantalla de información; Iluminación interior; Iluminación del maletero; Sistema de control de ventanas; Sistema de control remoto inalámbrico. |
| 18 | TURN-HAZ | 10 | Intermitentes;
Luces de emergencia. |
| 19 | PANEL | 5 | Sistema de audio;
Iluminación del cenicero; Sistema de control de nivel de faros; Luces de emergencia. |
| 20 | GAUGE | 10 | Luces e indicadores de advertencia;
Luz de advertencia; Desempañador de la luneta trasera; Indicador de recordatorio de servicio y señales acústicas de advertencia; Luz de marcha atrás; Sistema de control de ventanas; Sistema de aire acondicionado. |
| 21 | HTR | 10 | Sistema de aire acondicionado |
| 22 | TAIL | 7,5 | Luces de posición;
Luces traseras; Luces de matrícula; Luces de posición laterales. |
| 23 | ECU – IG | 5 | Aire acondicionado;
Sistema de frenos antibloqueo durante el frenado; Dirección asistida eléctrica; Sistema de luces diurnas. |
| 24 | STOP | 15 | Luces de freno;
Luces de freno de montaje alto; Sistema antibloqueo. |
| 25 | ACC | 10 | Luz indicadora del sistema antibloqueo;
Reloj; Sistema de audio; Pantalla de información; Sistema de bloqueo de la transmisión. |
| 26 | WIPER | 30 | Limpiaparabrisas delantero |
| 27 | ECU – B | 7,5 | Aire acondicionado;
Sistema de luces diurnas; Dirección asistida eléctrica; Sistema de inmovilización del vehículo híbrido. |
| 28 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 29 | WASHER | 15 | Bomba del lavaparabrisas |
| 30 | OOR | 30 | Sistema de cierre eléctrico |
| 31 | SRS ACC | 10 | Airbag SRS;
Pretensores de los cinturones de seguridad. |
| 32 | OBD II | 7,5 | Circuito faltante |
| 33 | PWR1 | 20 | Sistema de control de ventanas |
| 34 | AM1 | 5 | Fusibles “ACC”, “CIG”, “SRS ACC”,
“WASHER”, “HTR”, “WIPER”, “ECU – IG” y “GAUGE” |
| 35 | DC / DC – S | 5 | Inversor y convertidor |
| 36 | HTR No. 3 | 50 | Sistema de aire acondicionado |
| 37 | EMPS | 50 | Dirección asistida eléctrica |
| 38 | ABS NO.1 | 40 | Sistema de frenos antibloqueo |
| 39 | MF HEAD | 30 | Sistema de luces diurnas |
| 40 | HTR | 50 | Sistema de aire acondicionado |
| 41 | RDI | 30 | Ventilador de refrigeración eléctrico |
| 42 | ABS NO.2 | 30 | Servofreno hidráulico |
Acerca del Toyota Prius XW10 (1997-2003)
El Toyota Prius XW10, fabricado entre 1997 y 2003, es el primer modelo de la línea de vehículos híbridos Prius. Este automóvil revolucionario combina un motor de gasolina con un motor eléctrico, ofreciendo un consumo de combustible eficiente y emisiones reducidas. El Prius XW10 está equipado con un motor de gasolina de 1.5 litros acoplado a un motor eléctrico, lo que proporciona una potencia total de aproximadamente 70 kW. El interior del vehículo está diseñado con énfasis en la comodidad y las tecnologías modernas, incluida una pantalla digital que informa al conductor sobre el consumo de energía y el estado de la batería. El Prius XW10 es considerado un pionero en el campo de las tecnologías híbridas y ha ganado popularidad gracias a su fiabilidad y características ecológicas.
Diagrama de la caja de fusibles del Toyota Prius XW10
Esta página muestra el diagrama de la caja de fusibles del Toyota Prius XW10, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es clave para un mantenimiento adecuado. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es una parte importante del vehículo que proporciona protección contra sobrecargas y cortocircuitos en el sistema eléctrico.
