Toyota Avensis Verso (2000-2009) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Avensis Verso (2000–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Avensis Verso (2000-2006) – diagrama de la caja de fusibles
Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Avensis Verso (2000-2006) es el fusible 9 en la caja de fusibles del habitáculo.

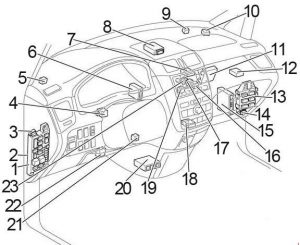

Habitáculo
LHD
RHD
- Caja de fusibles
- ECU de la carrocería
- Relé de punto de alimentación
- Relé de intermitentes
- Relé de apertura de circuito (bomba de combustible)
- LHD: TVSS ECU
- Radio y reproductor con pantalla
- Ordenador con llave transpondedora
- Relé del calentador trasero (HI)
- Relé del calentador trasero
- LHD: amplificador de aire acondicionado (aire acondicionado manual)
- ECU de cámara de TV (con sistema de navegación)
- Bloque de conexiones
- Relé de faros antiniebla delanteros
- Motor y ECT ECU (A / T)
ECU del motor (M / T) - LHD: relé del ventilador (M2)
- LHD: relé del ventilador (M1)
- Unidad de control del aire acondicionado (aire acondicionado automático)
- Amplificador de antena
o
RHD (hasta 10.2003): Relé del ventilador (M2) / Relé del ventilador (M1) / Relé del ventilador (HI) - Unidad de sensor de airbag
- Amplificador de llave transpondedora
- LHD: Amplificador del calentador PTC (1AZ-FE)
- LHD: relé del ventilador (HI)
- RHD: relé de luz de marcha atrás
- RHD: ECU antirrobo
- RHD: ECU de doble cierre de puertas
Caja de fusibles del habitáculo
| Número |
Fusible |
Amp [A] |
Descripción |
| 1 | IGN | 10 | Sistema de airbag SRS;
Intermitentes y medidores; Sistema de arranque; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Ventilador de refrigeración eléctrico; Sistema de aire acondicionado; ABS; VSC; Relé «FUEL HTR»; Relé «IG2». |
| 2 | DOOR NO.2 | 25 | Avensis Verso, Picnic:
Sistema de cierre centralizado eléctrico |
| PWR SEAT | 30 | Ipsum:
Asiento eléctrico |
|
| 3 | RR HTR | 10 | Calefactor trasero |
| 4 | FR FOG | 15 | Faro antiniebla delantero |
| 5 | AM1 | 25 | Sistema de arranque |
| 6 | PANEL | 7.5 | Iluminación del panel de instrumentos;
Iluminación del salpicadero; Transmisión electrónica; Sistema de audio; Limpiaparabrisas; Faro antiniebla delantero; Asistente de aparcamiento TOYOTA; Reloj; Sistema de aire acondicionado; Recordatorio de llave y recordatorio de luces. |
| 7 | SRS-IG,
AIRBAG-IG
|
10 | Sistema de airbag SRS |
| 8 | SEAT HTR | 10 | Avensis Verso, Picnic:
Calefactor de asiento |
| TEMS | 10 | Ipsum:
Suspensión modulada electrónicamente TOYOTA |
|
| 9 | C / LTR,
CIG
|
15 | Encendedor de cigarrillos |
| 10 | HTR.
HEATER |
10 | Sistema de aire acondicionado;
Sistema de carga; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; ABS; VSC; Recordatorio de llave y luces; Advertencia de cinturón de seguridad; Asistente de aparcamiento TOYOTA; Panel de instrumentos; Calefactor de la luneta trasera. |
| 11 | MTR HTR | 10 | Calefacción de los espejos exteriores |
| 12 | ECU-ACC | 7.5 | Cierre centralizado eléctrico;
Ventiladores de refrigeración eléctricos; Elevalunas eléctricos; Sistema de audio; Faro antiniebla; Iluminación interior; Luces traseras; Luces de posición; Faros. |
| 13 | PWR | 30 | Elevalunas eléctricos;
Techo solar. |
| 14 | TAIL | 10 | Luces traseras;
Iluminación de posición; Iluminación de la matrícula; Iluminación del maletero; Faro antiniebla delantero; Faro antiniebla trasero; Panel de instrumentos. |
| 15 | PWR OUTLET | 15 | Toma de corriente |
| 16 | FR P / W | 30 | Elevalunas eléctricos;
Techo solar. |
| 17 | DOOR | 25 | Sistema de cierre centralizado eléctrico |
| 18 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero; Limpiaparabrisas. |
| 19 | ECU-IG | 7.5 | Ventiladores de refrigeración eléctricos;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; ABS; VSC; Sistema de audio; Suspensión modulada electrónicamente TOYOTA; Espejos retrovisores eléctricos; Sistema de control automático de iluminación. |
| 20 | RR DEF | 20 | Calefactor de la luneta trasera |
| 21 | GAUGE | 7.5 | Sistema de carga;
Panel de instrumentos; Luz de marcha atrás; Intermitentes y luces de emergencia; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; ABS; Sistema de cierre centralizado eléctrico; Elevalunas eléctricos; Recordatorio de llave y luz de recordatorio; Advertencia de cinturón de seguridad; Techo solar; Sistema de audio; Reloj; Faro; Sistema de control automático de luces; Faro antiniebla; Luces traseras; Luces de posición; Iluminación interior; Asistente de aparcamiento TOYOTA; Sistema de aire acondicionado; Calefactor de la luneta trasera. |
| 22 | STOP | 15 | Luz de freno;
Sistema de control de bloqueo de la transmisión; ABS; Luz de freno alta; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Suspensión modulada electrónicamente TOYOTA. |
| Relé |
|||
| R1 | Pin corto (desde 10.2003: Avensis Verso, Picnic) | ||
| R2 | Calefactor (HTR) | ||
| R3 | Calefactor de la luneta trasera (RR DEF) | ||
| R4 | Encendido (IG1) | ||
| R5 | Luz trasera (OGON) | ||
- Relé de control del techo solar
- Relé del radiador trasero
- Relé del limpiaparabrisas trasero (hasta 10.2003)
- Receptor inalámbrico para el control del cierre centralizado
Compartimento del motor
- Caja de fusibles
- Relé de control del limpiaparabrisas
- ECU de control de deslizamiento con actuador
- Caja de fusibles del ABS
- 1CD-FTV: relé de bujías incandescentes
- Caja de fusibles de relés

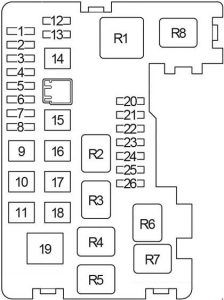

Caja de fusibles del compartimento del motor
| N.º |
Fusible |
Amp [A] |
Descripción |
| 1 | DCC | 30 | Fusibles «ECU-B», «DOME», «RAD NO.1» |
| 2 | IG2 | 15 | Gasolina:
Ventiladores de refrigeración eléctricos; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de aire acondicionado. |
| FUEL HTR | 30 | Diésel:
Calentador de combustible |
|
| 3 | HORN | 10 | Bocina |
| 4 | HAZ | 10 | Intermitentes y luces de emergencia |
| 5 | EFI | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de aire acondicionado; Ventiladores de refrigeración eléctricos. |
| 6 | ETCS | 10 | Avensis Verso, Picnic (hasta 10.2003):
Sistema de control electrónico del acelerador; Ipsum (desde 10.2003): Sistema de control electrónico del acelerador. |
| A / F | 15 | Avensis Verso, Picnic (desde 10.2003):
Sensor de relación aire-combustible |
|
| 7 | OBD | 7.5 | Sistema de diagnóstico a bordo |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic:
Sistema de carga |
| FR DEF | 15 | Ipsum (desde 10.2003):
Calentador del limpiaparabrisas delantero. |
|
| 9 | MAIN | 50 | Relé «HEAD»
(fusibles «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»). |
| 10 | AM2 | 30 | Llave de encendido |
| 11 | RR CLR | 30 | Sistema de aire acondicionado trasero |
| 12 | HEAD LP CLN | 30 | Avensis Verso, Picnic:
Limpiaparabrisas |
| AC INV | 15 | Ipsum:
Fuente de alimentación |
|
| 13 | RR FOG | 7.5 | Faro antiniebla trasero |
| 14 | ABS NO.1 | 40 | Avensis Verso, Picnic:
excepto VSC (hasta 10.2003): ABS desde 10.2003: ABS, VSC Ipsum: ABS, VSC |
| 50 | Avensis Verso, Picnic:
VSC (hasta 10.2003): ABS, VSC |
||
| 15 | ABS NO.2 | 30 | Avensis Verso, Picnic (hasta 10.2003):
ABS, VSC Ipsum: excepto VSC (desde 10.2003): ABS |
| 40 | Avensis Verso, Picnic (desde 10.2003):
ABS, VSC Ipsum: hasta 10.2003: ABS o VSC: ABS, VSC |
| 16 | CDS | 30 | Gasolina:
Ventiladores de refrigeración eléctricos |
| 40 | Diésel:
Ventiladores de refrigeración eléctricos |
||
| 17 | RDI | 30 | Gasolina:
Ventiladores de refrigeración eléctricos |
| 40 | Diésel:
Ventiladores de refrigeración eléctricos |
||
| 18 | HTR | 50 | Aire acondicionado, calefacción |
| 19 | ALT | 140 | Relé «RR DEF»
(fusibles «RR DEF», «MIR HTR») Relé «TAIL» (fusibles «TAIL», «PANEL»), relé «IG1» («ECU-IG», «INDICADOR», «HTR») , Fusibles «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NR 2», «FR FOG», «PWR OUTLET», «STOP «, Fusibles «AM1 « |
| 20 | HEAD RH UPR | 15 | Faro derecho (luces largas);
Panel de instrumentos. |
| 21 | HEAD LH UPR | 15 | Faro izquierdo (luz larga) |
| 22 | HEAD RH LWR | 15 | Faro izquierdo (luz de cruce);
Ajuste de nivel de los faros delanteros. |
| 23 | HEAD LH LWR | 15 | Faro derecho (luz de cruce) |
| 24 | RAD NO.1 | 15 | Sistema de amplificación |
| 25 | ECU-B | 7.5 | Sistema de carga;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; ABS; Suspensión modulada electrónicamente TOYOTA; Sistema de cierre centralizado eléctrico; Elevalunas eléctricos; Recordatorio de llave y luz de recordatorio; Advertencia de cinturón de seguridad; Sistema de audio; Reloj; Panel de instrumentos; Faro; Sistema de control automático de luces; Faro antiniebla; Luces traseras; Luces de posición; Iluminación interior; Asistente de aparcamiento TOYOTA; Sistema de aire acondicionado; Calefactor de la luneta trasera. |
| 26 | DOME | 10 | Iluminación interior;
Iluminación personal; Iluminación de los pies; Iluminación de las puertas; Iluminación del maletero; Iluminación de bienvenida. |
| Relé | |||
| R1 | Faro (HEAD) | ||
| R2 | Avensis Verso, Picnic: (DIMMER) Ipsum (desde 10.2003): FR DEF |
||
| R3 | Gasolina:
Encendido (IG2); Diésel: Calentador de combustible (FUEL HTR). |
||
| R4 | Bocina | ||
| R5 | Ventilador de refrigeración eléctrico (FAN NR 2) | ||
| R6 | Ventilador de refrigeración eléctrico (FAN NR 1) | ||
| R7 | Ventilador de refrigeración eléctrico (FAN NR 3) | ||
| R8 | Unidad de control del motor (EFI) | ||
| Número |
Fusible |
Amp [A] |
Descripción |
| 1 | ST | 7.5 | Sistema de arranque;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 2 | – | – | – |
| Relé | |||
| R1 | Motor de arranque (ST) | ||
| R2 | 1CD-FTV:
Unidad de control del motor (EDU); 1AZ-FE (desde 10.2003): Sensor de relación aire-combustible (A / F). |
||
| R3 | Embrague del compresor del aire acondicionado (MG / C) | ||
Caja de fusibles
| N.º |
Fusible |
Amp [A] |
Descripción |
| 1 | HTR SUB 3 | 50 | Calentador eléctrico |
| 2 | HTR SUB 1 | 50 | Calentador eléctrico |
| 3 | HTR SUB 2 | 50 | Calentador eléctrico |
| Relé | |||
| R1 | Calentador eléctrico (HTR SUB 1) | ||
| R2 | Calentador eléctrico (HTR SUB 2) | ||
| R3 | Calentador eléctrico (HTR SUB 3) | ||
Caja de fusibles del relé ABS (tipo 1)
| N.º |
Fusible |
Amp [A] |
Descripción |
| 1 | – | ||
| Relé | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
Diagrama de fusibles y relés – Toyota Avensis Verso
Aplicable a vehículos nuevos en los años:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Habitáculo
Conducción a la izquierda
Conducción a la derecha
- Caja de fusibles
- ECU de la carrocería
- Relé de punto de alimentación
- Relé de intermitentes
- Relé de apertura de circuito (bomba de combustible)
- LHD: ECU TVSS
- Radio y reproductor con pantalla
- Ordenador con llave transpondedora
- Relé de calefacción trasera (HI)
- Relé de calefacción trasera
- LHD: Amplificador de aire acondicionado (aire acondicionado manual)
- ECU de cámara (con sistema de navegación)
- Bloque de conexión
- Relé de faros antiniebla delanteros
- Motor y ECU ECT (A/T)
ECU del motor (M/T) - LHD: Relé del ventilador (M2)
- LHD: Relé del ventilador (M1)
- Unidad de control del aire acondicionado (aire acondicionado automático)
- Amplificador de antena
o
RHD (hasta 10.2003): Relé del ventilador (M2) / Relé del ventilador (M1) / Relé del ventilador (HI) - Unidad de sensor de airbag
- Amplificador de llave transpondedora
- LHD: Amplificador de calefactor PTC (1AZ-FE)
- LHD: Relé del ventilador (HI)
- RHD: Relé de luz de marcha atrás
- RHD: ECU antirrobo
- RHD: ECU de doble cierre de puertas
- Relé de control del techo solar
- Relé del radiador trasero
- Relé del limpiaparabrisas trasero (hasta 10.2003)
- Receptor inalámbrico de control de cierre centralizado
Diagrama de la caja de fusibles del habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de airbag SRS, intermitentes y medidores, sistema de arranque, sistema de inyección de combustible multipunto/secuencial, ventilador eléctrico, sistema de aire acondicionado, ABS, VSC, relé «FUEL HTR», relé «IG2» |
| 2 | 25 | Avensis Verso, Picnic: Sistema de cierre centralizado eléctrico |
| 30 | Ipsum: Asiento eléctrico | |
| 3 | 10 | Calefactor trasero |
| 4 | 15 | Faro antiniebla delantero |
| 5 | 25 | Sistema de arranque |
| 6 | 7,5 | Iluminación del panel de instrumentos, iluminación del salpicadero, transmisión electrónica, sistema de audio, limpiaparabrisas, faro antiniebla delantero, asistente de aparcamiento TOYOTA , reloj, sistema de aire acondicionado, recordatorio de llave y recordatorio de luces |
| 7 | 10 | Sistema de airbag SRS |
| 8 | 10 | Avensis Verso, Picnic: Calefacción de asientos |
| 10 | Ipsum: Suspensión modulada electrónicamente TOYOTA | |
| 9 | 15 | Encendedor de cigarrillos |
| 10 | 10 | Sistema de aire acondicionado, sistema de carga, sistema de inyección de combustible multipunto/secuencial, ABS, VSC, recordatorio de llave y luces, advertencia de cinturón de seguridad, asistente de aparcamiento TOYOTA , panel de instrumentos, desempañador de la luneta trasera |
| 11 | 10 | Calefactores de espejos exteriores |
| 12 | 7,5 | Sistema de cierre centralizado, ventiladores de refrigeración eléctricos, elevalunas eléctricos, sistema de audio, faro antiniebla, iluminación interior, luces traseras, luces de posición, faro |
| 13 | 30 | Elevalunas, techo solar |
| 14 | 10 | Luces traseras, luces de posición, iluminación de la matrícula, luz del maletero, faro antiniebla delantero, faro antiniebla trasero, panel de instrumentos; |
| 15 | 15 | Toma de corriente |
| 16 | 30 | Elevalunas, techo solar |
| 17 | 25 | Sistema de cierre centralizado eléctrico |
| 18 | 25 | Limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero, limpiaparabrisas |
| 19 | 7,5 | Ventiladores de refrigeración eléctricos, sistema de inyección de combustible multipunto/secuencial, ABS, VSC, sistema de audio, suspensión modulada electrónicamente TOYOTA , espejos retrovisores eléctricos, sistema de control automático de iluminación |
| 20 | 20 | Calefactor de la luneta trasera |
| 21 | 7,5 | Sistema de carga, panel de instrumentos, luz de marcha atrás, intermitentes y luces de emergencia, sistema de inyección de combustible multipunto/secuencial, ABS, sistema de cierre centralizado, elevalunas, recordatorio de llave y luces, advertencia de cinturón de seguridad, techo solar, sistema de audio, reloj, faro, sistema de control automático de luces, faro antiniebla, luces traseras, luces de posición, iluminación interior, asistente de aparcamiento TOYOTA , sistema de aire acondicionado, calefactor de la luneta trasera |
| 22 | 15 | Luz de freno, sistema de control de bloqueo de la transmisión, ABS, luz de freno alta, sistema de inyección de combustible multipunto/secuencial, suspensión modulada electrónicamente TOYOTA |
| Relé | ||
| R1 | Pin corto (desde 10.2003: Avensis Verso, Picnic) | |
| R2 | Calefactor (HTR) | |
| R3 | Calefactor de la luneta trasera (RR DEF) | |
| R4 | Encendido (IG1) | |
| R5 | Luz trasera (OGON) | |
Compartimento del motor
- Caja de fusibles
- Relé de control del limpiaparabrisas
- Unidad de control de deslizamiento con actuador
- Caja de fusibles del relé ABS
- 1CD-FTV: Relé de bujías incandescentes
- Caja de fusibles de relés
Diagrama de la caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Fusibles «ECU-B», «DOME», «RAD №1» |
| 2 | 15 | Gasolina: ventiladores de refrigeración eléctricos, sistema de inyección de combustible multipunto/secuencial, sistema de aire acondicionado |
| 30 | Diésel: calentador de combustible | |
| 3 | 10 | Bocina |
| 4 | 10 | Intermitentes y luces de emergencia |
| 5 | 15 | Sistema de inyección de combustible multipunto/secuencial, sistema de aire acondicionado, ventiladores de refrigeración eléctricos |
| 6 | 10 | Avensis Verso, Picnic (hasta 10.2003): Sistema de control electrónico del acelerador |
| Ipsum (desde 10.2003): Sistema de control electrónico del acelerador | ||
| 15 | Avensis Verso, Picnic (desde 10.2003): Sensor de relación aire-combustible | |
| 7 | 7,5 | Sistema de diagnóstico a bordo |
| 8 | 7,5 | Avensis Verso, Picnic: Sistema de carga |
| 15 | Ipsum (desde 10.2003): Desempañador del limpiaparabrisas delantero | |
| 9 | 50 | Relé «HEAD» (fusibles «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | 30 | Encendido |
| 11 | 30 | Sistema de aire acondicionado trasero |
| 12 | 30 | Avensis Verso, Picnic: Limpiaparabrisas |
| 15 | Ipsum: Toma de corriente | |
| 13 | 7,5 | Faro antiniebla trasero |
| 14 | 40 | Avensis Verso, Picnic: |
| excepto VSC (hasta 10.2003): ABS | ||
| desde 10.2003: ABS, VSC | ||
| Ipsum: ABS, VSC | ||
| 50 | Avensis Verso, Picnic: | |
| VSC (hasta 10.2003): ABS, VSC | ||
| 15 | 30 | Avensis Verso, Picnic (hasta 10.2003): ABS, VSC |
| Ipsum: | ||
| excepto VSC (desde 10.2003): ABS |
| 40 | Avensis Verso, Picnic (desde 10.2003): ABS, VSC | |
| Ipsum: | ||
| hasta 10.2003: ABS | ||
| o | ||
| VSC: ABS, VSC | ||
| 16 | 30 | Gasolina: Ventiladores de refrigeración eléctricos |
| 40 | Diésel: ventiladores de refrigeración eléctricos | |
| 17 | 30 | Gasolina: Ventiladores de refrigeración eléctricos |
| 40 | Diésel: ventiladores de refrigeración eléctricos | |
| 18 | 50 | Sistema de aire acondicionado/calefacción |
| 19 | 140 | Relé «RR DEF» (fusibles «RR DEF», «MIR HTR») relé «TAIL» (fusibles «TAIL», «PANEL»), relé «IG1» («ECU-IG», «GAUGE», «HTR» , » SEAT HTR», «SRS-IG», «WIPER» fusibles), «PWR», «RR HTR», «DOOR», «DOOR NR2», «FR FOG», «PWR OUTLET», «STOP» , fusibles «AM1» |
| 20 | 15 | Faro derecho (luces de cruce), panel de instrumentos |
| 21 | 15 | Faro izquierdo (luces de cruce) |
| 22 | 15 | Faro izquierdo (luz larga), ajuste de altura de los faros delanteros |
| 23 | 15 | Faro derecho (luz larga) |
| 24 | 15 | Sistema de audio |
| 25 | 7,5 | Sistema de carga, sistema de inyección de combustible multipunto/secuencial, ABS, suspensión controlada electrónicamente TOYOTA, sistema de cierre centralizado eléctrico, elevalunas eléctricos, recordatorio de llave y luces, advertencia de cinturón de seguridad, sistema de audio, reloj, panel de instrumentos, faro, sistema de control automático de luces, faros antiniebla, luces traseras, luces de posición, iluminación interior, asistente de aparcamiento TOYOTA, sistema de aire acondicionado, calefacción de la luneta trasera |
| 26 | 10 | Iluminación interior, iluminación personal, iluminación de los pies, iluminación de las puertas, iluminación del maletero, iluminación de cortesía |
| Relé | ||
| R1 | Faro (HEAD) | |
| R2 | Avensis Verso, Picnic: (DIMMER) | |
| Ipsum (desde 10.2003): FR DEF | ||
| R3 | Gasolina: Encendido (IG2) | |
| Diésel: Calefacción de combustible (FUEL HTR) | ||
| R4 | Bocina | |
| R5 | Ventilador de refrigeración eléctrico (FAN №2) | |
| R6 | Ventilador de refrigeración eléctrico (FAN №1) | |
| R7 | Ventilador de refrigeración eléctrico (FAN №3) | |
| R8 | Unidad de control del motor (EFI) | |
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Sistema de arranque, sistema de inyección de combustible multipunto/secuencial; |
| 2 | – | – |
| Relé | ||
| R1 | Arranque (ST) | |
| R2 | 1CD-FTV: Unidad de control del motor (EDU) | |
| 1AZ-FE (desde 10.2003): Sensor de relación aire-combustible (A/F) | ||
| R3 | Embrague del compresor del aire acondicionado (MG/C) | |
Caja de fusibles de relés
| Número | Fusible | Amperaje [A] | Descripción |
| 1 | HTR SUB 3 | 50 | Calentador eléctrico |
| 2 | HTR SUB 1 | 50 | Calentador eléctrico |
| 3 | HTR SUB 2 | 50 | Calentador eléctrico |
| Relé | |||
| R1 | Calentador eléctrico (HTR SUB 1) | ||
| R2 | Calentador eléctrico (HTR SUB 2) | ||
| R3 | Calentador eléctrico (HTR SUB 3) | ||
Caja de fusibles del relé ABS
| Número | Fusible | Amperaje [A] | Descripción |
| 1 | – | – | – |
| Relé | |||
| R1 | – | ||
| R2 | DESCONEXIÓN ABS | ||
| R3 | ABS MTR | ||
Acerca del Toyota Avensis Verso (2000-2009)
El Toyota Avensis Verso, fabricado entre 2000 y 2009, es un práctico MPV (vehículo multiusos) diseñado para familias y aquellos que necesitan más espacio. Este modelo ofrece asientos cómodos para hasta siete pasajeros y un gran maletero, lo que lo hace ideal para viajes largos o excursiones familiares. El Avensis Verso estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento fiable y un consumo de combustible eficiente. Gracias a su robusta construcción y su acabado de calidad, este modelo ganó popularidad entre los conductores que buscan un vehículo fiable y espacioso.
Diagrama de la caja de fusibles del Toyota Avensis Verso
Esta página muestra el diagrama de la caja de fusibles del Toyota Avensis Verso, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra normalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de la página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos del vehículo. El diagrama de la caja de fusibles es una herramienta útil para cualquier propietario que desee mantener su vehículo en buen estado técnico.
