Toyota Land Cruiser (1996-2016) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Toyota Land Cruiser (1996–2016), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
Toyota Land Cruiser (1996-1997) – esquema de fusibles
Año de fabricación: 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Highlander Hybrid (2011-2016) es el fusible 28 y 29? en la caja de fusibles

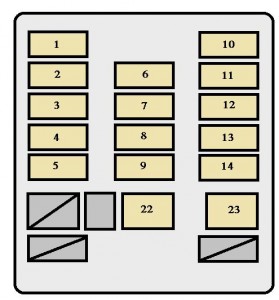

Tablero de instrumentos
Motor
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos, y
Espejos eléctricos; Pantalla digital del reloj; Radio; Reproductor de casetes; Antena eléctrica; Bloqueo automático de la transmisión; Sistema de airbag SRS. |
| 2 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Luces de posición e intermitentes delanteros; Iluminación del tablero de instrumentos; Reloj; Iluminación de la guantera. |
| 3 | OBD | 15 | Sistema de diagnóstico a bordo |
| 4 | STOP | 10 | Luces de freno;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Desactivación del control de crucero; Bloqueo automático de la transmisión. |
| 5 | DEFOG | 20 | Desempañador de la ventana trasera |
| 6 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas y lavaparabrisas traseros. |
| 7 | GAUGE | 10 | Indicadores y medidores;
Indicadores de mantenimiento y advertencias acústicas (excepto luces de batería baja y puertas abiertas); Luces traseras. |
| 8 | TURN | 7,5 | Activa las luces de señalización |
| 9 | ECU-IG | 15 | Sistema de control de crucero |
| 10 | ECU-B | 10 | Sistema de airbag SRS |
| 11 | REAR-HTR | 20 | Sistema de aire acondicionado |
| 12 | IGN | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de control de emisiones; Sistema de airbag SRS. |
| 13 | AC | 10 | Sistema de aire acondicionado |
| 14 | DIFF | 30 | Sistema de bloqueo del diferencial |
| 15 | CHARGE | 7,5 | Sistema de carga;
Luz de advertencia de descarga. |
| 16 | EFI | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 17 | CDS-FAN | 20 | Circuito ausente |
| 18 | HEAD (RH) | 15 | Faros derechos |
| 19 | HEAD (LH) | 15 | Faros izquierdos |
| 20 | HAZ-HORN | 15 | Luces de emergencia, bocina |
| 21 | DOME | 10 | Iluminación interior;
Iluminación personal; Iluminación del maletero; Luz de advertencia de encendido; Luz de advertencia de puertas abiertas; Reloj; Radio; Grabadora de casetes; Antena eléctrica; Iluminación de bienvenida. |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 22 | FL HEATER | 40 | Sistema de aire acondicionado |
| 23 | FL POWER | 30 | Elevalunas eléctricos;
Sistema de cierre centralizado; Techo eléctrico. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 24 | AM 1 | 50 | Todos los componentes en los circuitos
“CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” y “FL POWER” |
| 25 | ABS | 60 | Sistema de frenos antibloqueo |
Toyota Land Cruiser (1998-1999) – esquema de la caja de fusibles
Año de fabricación: 1998, 1999.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (1998-1999) es el fusible 23 en la caja de fusibles (tipo A).
Compartimento del motor
Compartimento del motor
Panel lateral izquierdo
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ALT- S | 7,5 | Sistema de carga |
| 2 | AM1 NO.2 | 20 | Sistema de arranque;
Intermitentes; Luces de emergencia; Todos los elementos en los fusibles “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Sistema de aire acondicionado |
| 4 | POWER HTR | 10 | Circuito ausente |
| 5 | SEAT HTR | 15 | Calefacción de asientos |
| 6 | FUEL HTR | 20 | Circuito ausente |
| 7 | MIR HTR | 15 | Calefacción del espejo exterior |
| 8 | HEAD CLNER | 20 | Circuito ausente |
| 9 | CDS FAN | 20 | Ventilador de refrigeración eléctrico |
| 10 | EFI | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de control de emisiones; Bomba de combustible. |
| ECD | |||
| 11 | HORN | 10 | Bocina |
| 12 | THROTTLE | 15 | Sistema de control electrónico del acelerador |
| 13 | RADIO | 20 | Sistema de audio para coche |
| 14 | HAZ- TRN | 15 | Luces de emergencia;
Intermitentes. |
| 15 | AM2 | 30 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Todos los elementos en el fusible “IGN” |
| 16 | TEL | 10 | Circuito ausente |
| 17 | HEAD(LH- UPR) | 20 | Faro izquierdo (luz de carretera) |
| 18 | HEAD(RH- UPR) | 20 | Faro derecho (luz de carretera) |
| 19 | HEAD(LH- LWR) | 10 | Faro izquierdo (luces de cruce);
Faros antiniebla delanteros. |
| 20 | HEAD(RH- LWR) | 10 | Faro derecho (luz de cruce) |
| 21 | MIRR | 10 | Espejo retrovisor eléctrico |
| 22 | SRS | 15 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad. |
| 23 | CIGAR | 15 | Encendedor de cigarrillos |
| 24 | IGN | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema antibloqueo; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Luz de advertencia de descarga. |
| 25 | DOME | 10 | Iluminación interior;
Iluminación personal. |
| 26 | AHC- IG | 20 | Circuito ausente |
| 27 | DIFF | 20 | Bloqueo del diferencial trasero |
| 28 | GAUGE | 15 | Indicadores y medidores;
Indicadores de recordatorio de servicio y señal de advertencia acústica (excepto luces de emergencia descargadas, puertas abiertas y airbag SRS); Luces de marcha atrás; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente. |
| 29 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas y lavaparabrisas traseros. |
| 30 | I / UP | 7,5 | Sistema de ralentí del motor |
| 31 | FR FOG | 15 | Faros antiniebla delanteros |
| 32 | STOP | 15 | Luces de freno;
Luz de freno superior. |
| 33 | RR AC | 30 | Sistema de aire acondicionado |
| 34 | DEFOG | 20 | Desempañador de la ventana trasera |
| 35 | ECU- B | 15 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Limpiaparabrisas y lavaparabrisas traseros; Sistema de acceso iluminado. |
| 36 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Luces de posición; Iluminación del tablero de instrumentos. |
| 37 | AHC- B | 15 | Circuito ausente |
| 38 | OBD | 10 | Sistema de diagnóstico a bordo |
| 39 | RR HTR | 10 | Sistema de aire acondicionado |
| 40 | ECU-IG | 15 | Sistema antibloqueo;
Sistema de bloqueo de la transmisión; Asientos eléctricos. |
| 41 | PWR OUTLET | 15 | Tomas de corriente |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 42 | ABS NO.1 | 40 | Sistema de frenos antibloqueo |
| 43 | AHC | 50 | Circuito ausente |
| 44 | ACC | 50 | Todos los elementos en el fusible “PWR OUTLET” |
| 45 | ABS NO.2 | 40 | Sistema de frenos antibloqueo |
| 46 | STARTÉR | 30 | Sistema de arranque |
| 47 | ENERGIA | 40 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Techo eléctrico; Asiento ajustable eléctricamente. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 48 | PRINCIPAL | 100 | Circuito ausente |
| 49 | ALT | 140 | Todos los componentes en “J / B NO.2”, “MIR HTR”,
“SEAT HTR”, “AC”, “AM1 NO.1”, “AM1 NO.2”, “ACC”, “CDS FAN”; Fusibles HTR y “ABS NO.1” |
| 50 | J/B NO.2 | 100 | Todos los componentes en los fusibles “ECU-B”, “FR FOG”,
“AM1 NO.1”, “TAIL”, “STOP”, “DOME”, “POWER”, “RR AC”, “RR HTR” |
| 51 | AM1 NO.1 | 80 | Sistema de carga, calefacción del espejo exterior;
Todos los elementos en los fusibles “AM1 NO.2”, “GAUGE”, “WIPER”, “DIFF”, “DEFOG”, “AC” y “SEAT HTR” |
| 52 | HTR | 60 | Sistema de aire acondicionado |
| 53 | GLOW | 80 | Circuito ausente |
Toyota Land Cruiser (2000-2001) – esquema de fusibles
Año de fabricación: 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2000-2001) es el fusible 21 en la caja de fusibles (tipo A).
Compartimento del motor
Compartimento del motor

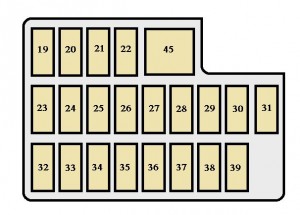

Panel lateral izquierdo
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ALT- S | 7,5 | Sistema de carga |
| 2 | AM1 NO.2 | 20 | Sistema de arranque;
Intermitentes; Luces de emergencia; Todos los elementos en los fusibles “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Sistema de aire acondicionado |
| 4 | SEAT HTR | 10 | Calefacción de asientos |
| 5 | MIR HTR | 15 | Calefacción del espejo exterior |
| 6 | HEAD CLNER | 20 | Circuito ausente |
| 7 | CDS FAN | 20 | Ventilador de refrigeración eléctrico |
| 8 | EFI | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de control de emisiones; Bomba de combustible. |
| 9 | HORN | 10 | Bocina |
| 10 | THROTTLE | 15 | Sistema de control electrónico del acelerador |
| 11 | RADIO | 20 | Sistema de audio para coche |
| 12 | HAZ- TRN | 15 | Luces de emergencia;
Intermitentes. |
| 13 | AM2 | 30 | Sistema de arranque;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Todos los elementos en el fusible “IGN”. |
| 14 | ECU-B1 | 20 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Limpiaparabrisas y lavaparabrisas traseros; Entrada iluminada; Sistema de control remoto inalámbrico; Espejo eléctrico; Intermitentes y medidores; Sistema de aire acondicionado; Sistema de control automático de luces; Sistema de alarma. |
| 15 | HEAD(LH- UPR) | 20 | Faro izquierdo (luz de carretera) |
| 16 | HEAD(RH- UPR) | 20 | Faro derecho (luz de carretera) |
| 17 | HEAD(LH- LWR) | 10 | Faro izquierdo (luz de cruce);
Faros antiniebla delanteros. |
| 18 | HEAD(RH- LWR) | 10 | Faro derecho (luz de cruce) |
| 19 | MIRR | 10 | Espejo eléctrico |
| 20 | SRS | 15 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad. |
| 21 | CIGAR | 15 | Encendedor de cigarrillos;
Sistema de audio para coche; Antena de alimentación. |
| 22 | IGN | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema antibloqueo; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Bombilla de advertencia de descarga. |
| 23 | DOME | 10 | Iluminación interior;
Iluminación personal. |
| 24 | AHC- IG | 20 | Circuito ausente |
| 25 | DIFF | 20 | Bloqueo del diferencial trasero |
| 26 | GAUGE | 15 | Indicadores y medidores;
Indicadores de recordatorio de servicio y señal de advertencia acústica (excepto luces de emergencia descargadas, puertas abiertas y airbag SRS); Luces de marcha atrás; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente. |
| 27 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas y lavaparabrisas traseros. |
| 28 | I / UP | 7,5 | Sistema de ralentí del motor |
| 29 | FR FOG | 15 | Faros antiniebla delanteros |
| 30 | STOP | 15 | Luces de freno;
Luz de freno superior. |
| 31 | RR AC | 30 | Sistema de aire acondicionado |
| 32 | DEFOG | 20 | Desempañador de la ventana trasera |
| 33 | ECU- B | 15 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Limpiaparabrisas y lavaparabrisas traseros; Entrada iluminada. |
| 34 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Luces de posición; Iluminación del tablero de instrumentos. |
| 35 | AHC- B | 15 | Circuito ausente |
| 36 | OBD | 10 | Sistema de diagnóstico a bordo |
| 37 | RR HTR | 10 | Sistema de aire acondicionado |
| 38 | ECU-IG | 15 | Sistema antibloqueo;
Sistema de bloqueo de la transmisión; Asientos eléctricos. |
| 39 | PWR OUTLET | 15 | Toma de corriente |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 40 | ABS NO.1 | 40 | Sistema de frenos antibloqueo |
| 41 | AHC | 50 | Circuito ausente |
| 42 | ACC | 50 | Todos los elementos en el fusible “PWR OUTLET” |
| 43 | ABS NO.2 | 40 | Sistema de frenos antibloqueo |
| 44 | STARTÉR | 30 | Sistema de arranque |
| 45 | NAPÁJANIE | 40 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Techo eléctrico; Asiento ajustable eléctricamente. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 46 | PRINCIPAL | 100 | Circuito ausente |
| 47 | ALT | 140 | Todos los componentes en “J / B NO.2”, “MIR HTR”,
“SEAT HTR”, “AC”, “AM1 NO.1”, “AM1 NO.2”, “ACC”, “CDS FAN”; Fusibles HTR ” y “ ABS NO.1 ” |
| 48 | J/B NO.2 | 100 | Todos los componentes en los fusibles “ECU-B”, “FR FOG”,
“AM1 NO.1”, “TAIL”, “STOP”, “DOME”, “POWER”, “RR AC”, “RR HTR” |
| 49 | AM1 NO.1 | 80 | Sistema de carga, calefacción del espejo exterior;
Todos los elementos en los fusibles “AM1 NO.2”, “GAUGE”, “WIPER”, “DIFF”, “DEFOG”, “AC” y “SEAT HTR” |
| 50 | HTR | 60 | Sistema de aire acondicionado |
| 51 | GLOW | 80 | Circuito ausente |
Toyota Land Cruiser (2002) – esquema de la caja de fusibles
Año de fabricación: 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2002) es el fusible 21 en la caja de fusibles (tipo A).
Compartimento del motor
Compartimento del motor
Panel lateral izquierdo
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ALT- S | 7,5 | Sistema de carga |
| 2 | AM1 NO.2 | 20 | Sistema de arranque;
Intermitentes; Luces de advertencia; Todos los elementos en los fusibles “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Sistema de aire acondicionado |
| 4 | SEAT HTR | 10 | Calefacción de asientos |
| 5 | MIR HTR | 15 | Calefacción del espejo exterior |
| 6 | HEAD CLNER | 20 | Circuito ausente |
| 7 | CDS FAN | 20 | Ventilador de refrigeración eléctrico |
| 8 | EFI | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de control de emisiones; Bomba de combustible. |
| 9 | HORN | 10 | Bocina |
| 10 | THROTTLE | 15 | Sistema de control electrónico del acelerador |
| 11 | RADIO | 20 | Sistema de audio para coche |
| 12 | HAZ- TRN | 15 | Luces de advertencia;
Intermitentes. |
| 13 | AM2 | 30 | Sistema de arranque;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Todos los elementos en el fusible “IGN” |
| 14 | ECU-B1 | 20 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Limpiaparabrisas y lavaparabrisas traseros; Entrada iluminada; Sistema de control remoto inalámbrico; Espejo eléctrico; Intermitentes y medidores; Sistema de aire acondicionado; Sistema de control automático de luces; Sistema antirrobo. |
| 15 | HEAD(LH- UPR) | 20 | Faro izquierdo (luz de carretera) |
| 16 | HEAD(RH- UPR) | 20 | Faro derecho (luz de carretera) |
| 17 | HEAD(LH- LWR) | 10 | Faro izquierdo (luz de cruce);
Faros antiniebla delanteros. |
| 18 | HEAD(RH- LWR) | 10 | Faro derecho (luz de cruce) |
| 19 | MIRR | 10 | Espejo eléctrico |
| 20 | SRS | 15 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad. |
| 21 | CIGAR | 15 | Encendedor de cigarrillos;
Sistema de audio para coche; Antena de alimentación. |
| 22 | IGN | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema antibloqueo; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Bombilla de advertencia de descarga. |
| 23 | DOME | 10 | Iluminación interior;
Iluminación personal. |
| 24 | AHC- IG | 20 | Circuito ausente |
| 25 | DIFF | 20 | Bloqueo del diferencial trasero |
| 26 | GAUGE | 15 | Indicadores y medidores;
Indicadores de recordatorio de servicio y señal acústica (con la excepción de las luces de emergencia de descarga, puertas abiertas y airbag SRS); Luces de marcha atrás; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente. |
| 27 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas y lavaparabrisas traseros. |
| 28 | I / UP | 7,5 | Sistema de ralentí del motor |
| 29 | FR FOG | 15 | Faros antiniebla delanteros |
| 30 | STOP | 15 | Luces de freno, luz de freno superior |
| 31 | RR AC | 30 | Sistema de aire acondicionado |
| 32 | DEFOG | 20 | Desempañador de la ventana trasera |
| 33 | ECU- B | 15 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Limpiaparabrisas y lavaparabrisas traseros; Entrada iluminada. |
| 34 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento; Iluminación del tablero de instrumentos. |
| 35 | AHC- B | 15 | Circuito ausente |
| 36 | OBD | 10 | Sistema de diagnóstico a bordo |
| 37 | RR HTR | 10 | Sistema de aire acondicionado |
| 38 | ECU-IG | 15 | Sistema antibloqueo;
Sistema de bloqueo de la transmisión; Asientos eléctricos. |
| 39 | PWR OUTLET | 15 | Toma de corriente |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 40 | ABS NO.1 | 40 | Sistema de frenos antibloqueo |
| 41 | AHC | 50 | Circuito ausente |
| 42 | ACC | 50 | Todos los elementos en el fusible “PWR OUTLET” |
| 43 | ABS NO.2 | 40 | Sistema de frenos antibloqueo |
| 44 | STARTÉR | 30 | Sistema de arranque |
| 45 | NAPÁJANIE | 40 | Sistema de control de bloqueo eléctrico de puertas;
Elevalunas eléctricos; Techo eléctrico; Asiento eléctrico. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 46 | PRINCIPAL | 100 | Circuito ausente |
| 47 | ALT | 140 | Todos los componentes en “J / B NO.2”, “MIR HTR”,
“SEAT HTR”, “AC”, “AM1 NO.1”, “AM1 NO.2”, “ACC”, “CDS FAN”; Fusibles HTR y ABS NO.1. |
| 48 | J/B NO.2 | 100 | Todos los componentes en los fusibles “ECU-B”, “FR FOG”,
“AM1 NO.1”, “TAIL”, “STOP”, “DOME”, “POWER”, “RR AC”, “RR HTR”. |
| 49 | AM1 NO.1 | 80 | Sistema de carga;
Calefacción del espejo exterior; Todos los elementos en los fusibles “AM1 NO.2”, “GAUGE”, “WIPER”, “DIFF”, “DEFOG”, “AC”, “SEAT HTR” |
| 50 | HTR | 60 | Sistema de aire acondicionado |
Toyota Land Cruiser (2003-2005) – esquema de fusibles
Año de fabricación: 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2003-2005) es el fusible 30 en la caja de fusibles.
Compartimento del motor
Panel lateral izquierdo
Panel de protección derecho
Fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ABS NO.2 | 40 | Sistema de frenos antibloqueo |
| 2 | ABS NO.1 | 50 | Sistema de frenos antibloqueo |
| 3 | AHC | 50 | Circuito ausente |
| 4 | ST1 | 7,5 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 5 | TOWING | 30 | Iluminación del remolque |
| 6 | MIR HTR | 15 | Desempañador del espejo retrovisor exterior |
| 7 | RR HTR | 10 | Sistema de aire acondicionado trasero |
| 8 | HAZ – TRN | 15 | Luces de emergencia, intermitentes |
| 9 | ALT – S | 7,5 | Sistema de carga |
| 10 | NV – IR | 20 | Circuito ausente |
| 11 | FR FOG | 15 | Faros antiniebla |
| 12 | TOWING BRK | 30 | Freno eléctrico del remolque |
| 13 | HEAD CLNER | 20 | Limpiador de faros |
| 14 | FR–IG | 10 | Sistema de carga |
| 15 | PANEL | 7,5 | Iluminación del tablero de instrumentos |
| 16 | TOWING TAIL | 30 | Iluminación del remolque |
| 17 | TAIL | 15 | Luces de estacionamiento, luces traseras |
| 18 | BAT | 30 | Todos los componentes en “ECU – B2” |
| 19 | TEL | 7,5 | Circuito ausente |
| 20 | AMP | 30 | Sistema de audio |
| 21 | EFI o ECD No.1 | 25 | Inyección de combustible multipunto;
Multipunto secuencial; Sistema de inyección de combustible. |
| 22 | AM2 | 15 | Todos los componentes en “IGN” |
| 23 | ETCS | 10 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 24 | HORN | 10 | Bocina |
| 25 | HEAD (RH–LWR) | 10 | Faro derecho (carretera) |
| 26 | HEAD (LH–LWR) | 10 | Faro izquierdo (carretera) |
| 27 | HEAD (RH – UPR) | 20 | Faro derecho (cruce) |
| 28 | HEAD (LH–UPR) | 20 | Faro izquierdo (cruce) |
| 29 | PWR OUTLET | 15 | Toma de corriente |
| 30 | CIG | 15 | Encendedor de cigarrillos |
| 31 | ACC | 7,5 | Iluminación del tablero de instrumentos |
| 32 | AM1 | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 33 | DEFOG | 20 | Desempañador de la ventana trasera |
| 34 | AHC – B | 15 | Suspensión activa con control de altura (AHC) |
| 35 | FUEL HTR | 20 | Calentador de combustible |
| 36 | POWER HTR | 7,5 | Calentador eléctrico |
| 37 | AHC – IG | 20 | Suspensión activa con control de altura (AHC) |
| 38 | EFI o ECD No.2 | 10 | Sistema de control de emisiones |
| 39 | GAUGE1 | 10 | Indicadores y medidores |
| 40 | ECU – IG1 | 10 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 41 | ECU – B1 | 10 | Sistema de navegación |
| 42 | DBL LOCK | 15 | Sistema de doble bloqueo |
| 43 | BATT CHARGE | 30 | |
| 44 | A / C | 15 | Sistema de aire acondicionado |
| 45 | STOP | 15 | Luces de freno |
| 46 | OBD – 2 | 7,5 | Sistema de diagnóstico a bordo |
| 47 | IDEL UP | 7,5 | Sistema de ralentí |
| 48 | LH SEAT | 30 | Sistema de asiento eléctrico |
| 49 | DOOR | 25 | Sistema de bloqueo eléctrico;
Elevalunas eléctricos. |
| 50 | SUN ROOF | 25 | Techo eléctrico |
| 51 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 52 | ECU – B2 | 10 | Sistema de bloqueo de puertas;
Elevalunas eléctrico. |
| 53 | DIFF | 20 | Tracción a las cuatro ruedas |
| 54 | WASHER | 15 | Pulverizador del parabrisas |
| 55 | RADIO | 10 | Sistema de audio |
| 56 | DOME | 10 | Luces interiores |
| 57 | VGRS | 40 | Dirección de relación variable |
| 58 | P / W (FL) | 20 | Elevalunas eléctrico |
| 59 | P / W (RL) | 20 | Elevalunas eléctrico |
| 60 | WIPER | 25 | Limpiaparabrisas delantero |
| 61 | ECU – IG2 | 10 | Sistema de aire acondicionado trasero |
| 62 | SEAT HTR | 15 | Calefacción de asientos |
| 63 | GAUGE2 | 10 | Luces de reserva |
| 64 | MET | 7,5 | Medidores e indicadores |
| 65 | IGN | 7,5 | Inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 66 | SECURITY | 7,5 | Sistema antirrobo |
| 67 | P / W (RR) | 20 | Elevalunas eléctrico |
| 68 | P / W (FR) | 20 | Elevalunas eléctrico |
| 69 | TIL I TEL | 20 | Control de inclinación y telescópico |
| 70 | RR A / C | 30 | Sistema de aire acondicionado trasero |
| 71 | RH SEAT | 30 | Sistema de asiento eléctrico |
Toyota Land Cruiser (2006-2007) – esquema de fusibles
Año de fabricación: 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2006-2007) es el fusible 30 en la caja de fusibles
Compartimento del motor
Panel lateral izquierdo
Panel de protección derecho
Compartimento del motor
Fusibles
| Fusible | Amp [A] | Descripción | |
| 1 | ABS NO.2 | 40 | Sistema de frenos antibloqueo |
| 2 | ABS NO.1 | 50 | Sistema de frenos antibloqueo |
| 3 | AHC | 50 | Circuito ausente |
| 4 | WIP-S | 7,5 | Circuito ausente |
| 5 | TOWING | 30 | Luces del remolque |
| 6 | MIR HTR | 15 | Calefacción del espejo exterior |
| 7 | RR HTR | 10 | Sistema de aire acondicionado trasero |
| 8 | HAZ – TRN | 15 | Luces de emergencia, intermitentes |
| 9 | ALT – S | 7,5 | Sistema de carga |
| 10 | NV – IR | 20 | Circuito ausente |
| 11 | FR FOG | 15 | Faros antiniebla |
| 12 | TOWING BRK | 30 | Freno eléctrico del remolque |
| 13 | HEAD CLNER | 20 | Limpiador de faros |
| 14 | FR–IG | 10 | Sistema de carga |
| 15 | PANEL | 7,5 | Iluminación del tablero de instrumentos |
| 16 | TOWING TAIL | 30 | Luces del remolque |
| 17 | TAIL | 15 | Luces de estacionamiento, luces traseras |
| 18 | BAT | 30 | Todos los componentes en “ECU – B2” |
| 19 | TEL | 7,5 | Circuito ausente |
| 20 | AMP | 30 | Sistema de audio |
| 21 | EFI o ECD No.1 | 25 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 22 | AM2 | 15 | Todos los componentes en “IGN” |
| 23 | ETCS | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 24 | HORN | 10 | Bocina |
| 25 | HEAD (RH–LWR) | 10 | Faro derecho (luz de posición) |
| 26 | HEAD (LH–LWR) | 10 | Faro izquierdo (luz de posición) |
| 27 | HEAD (RH – UPR) | 20 | Faro derecho (luz de carretera) |
| 28 | HEAD (LH–UPR) | 20 | Faro izquierdo (luz de carretera) |
| 29 | PWR OUTLET | 15 | Toma de corriente |
| 30 | CIG | 15 | Encendedor de cigarrillos |
| 31 | ACC | 7,5 | Iluminación del tablero de instrumentos |
| 32 | AM1 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 33 | DEFOG | 20 | Calefacción de la ventana trasera |
| 34 | AHC – B | 15 | Suspensión activa con control de altura (AHC) |
| 35 | FUEL HTR | 20 | Calentador de combustible |
| 36 | POWER HTR | 7,5 | Calentador eléctrico |
| 37 | AHC – IG | 20 | Suspensión activa con control de altura (AHC) |
| 38 | EFI o ECD n.º 2 | 10 | Sistema de control de emisiones |
| 39 | GAUGE1 | 10 | Indicadores y medidores |
| 40 | ECU – IG1 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 41 | ECU – B1 | 10 | Sistema de navegación |
| 42 | DBL LOCK | 15 | Sistema de doble bloqueo |
| 43 | A / C | 15 | Sistema de aire acondicionado |
| 44 | STOP | 15 | Luces de freno |
| 45 | OBD – 2 | 7,5 | Sistema de diagnóstico a bordo |
| 46 | IDEL UP | 7,5 | Sistema de ralentí |
| 47 | LH SEAT | 30 | Sistema de asiento eléctrico |
| 48 | DRZWI | 25 | Sistema de bloqueo eléctrico, elevalunas eléctricos |
| 49 | SUN ROOF | 25 | Techo solar eléctrico |
| 50 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 51 | ECU – B2 | 10 | Sistema de bloqueo de puertas, elevalunas eléctrico |
| 52 | DIFF | 20 | Tracción a las cuatro ruedas |
| 53 | WASHER | 15 | Pulverizador del parabrisas |
| 54 | RADIO | 10 | Sistema de audio |
| 55 | DOME | 10 | Luces interiores |
| 56 | VGRS | 40 | Dirección variable |
| 57 | P / W (FL) | 20 | Elevalunas eléctrico |
| 58 | P / W (RL) | 20 | Elevalunas eléctrico |
| 59 | WIPER | 25 | Limpiaparabrisas delantero |
| 60 | ECU – IG2 | 10 | Sistema de aire acondicionado trasero |
| 61 | SEAT HTR | 15 | Calefacción de asientos |
| 62 | GAUGE2 | 10 | Luces de reserva |
| 63 | MET | 7,5 | Medidores e indicadores |
| 64 | IGN | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 65 | SECURITY | 7,5 | Sistema antirrobo |
| 66 | P / W (RR) | 20 | Elevalunas eléctrico |
| 67 | P / W (FR) | 20 | Elevalunas eléctrico |
| 68 | BATT CHARGE | 30 | Sistema de carga del remolque |
| 69 | TIL I TEL | 20 | Control de inclinación y telescópico |
| 70 | RR A / C | 30 | Sistema de aire acondicionado trasero |
| 71 | RH SEAT | 30 | Sistema de asiento eléctrico |
| 72 | AIR PUMP | 50 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 73 | A / F HTR | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
Toyota Land Cruiser (2008-2009) – diagrama de la caja de fusibles
Año de fabricación: 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2008-2009) es el fusible 30 en la caja de fusibles.
Compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | A / F | 15 | Calentador del aire acondicionado |
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | Calentador EFI, A / F |
| 4 | IG2 MAIN | 30 | Inyector;
Encendido; Odómetro. |
| 5 | RR A / C | 50 | Circuito ausente |
| 6 | SEAT-A / C LH | 25 | Circuito ausente |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | DEICER | 20 | Descongelación del limpiaparabrisas delantero |
| 9 | CDS FAN | 25 | Ventilador del condensador |
| 10 | TOW TAIL | 30 | Remolque |
| 11 | RR P / SEAT | 30 | Circuito ausente |
| 12 | ALT-CDS | 10 | Condensador del alternador |
| 13 | FR FOG | 15 | Faros antiniebla delanteros |
| 14 | SECURITY | 5 | Bocina de seguridad |
| 15 | SEAT-A / C RH | 25 | Circuito ausente |
| 16 | STOP | 15 | Luces de freno;
Luz de freno alta; Control de frenos; Convertidor de remolque; ABS; VSC; ECU de la carrocería principal; EFI. |
| 17 | TOW BRK | 30 | Control de frenos |
| 18 | RR AUTO A / C | 50 | Control del ventilador trasero |
| 19 | PTC-1 | 50 | Calentador PTC |
| 20 | PTC-2 | 50 | Calentador PTC |
| 21 | PTC-3 | 50 | Calentador PTC |
| 22 | RH-J / B | 40 | Circuito ausente |
| 23 | SUB BATT | 40 | Remolque |
| 24 | VGRS | 40 | Circuito ausente |
| 25 | H-LP CLN | 30 | Limpieza de faros |
| 26 | DEFOG | 30 | Desempañador de la ventana trasera |
| 27 | AHC | 60 | Circuito ausente |
| 28 | HTR | 50 | Control del ventilador |
| 29 | PBD | 30 | Circuito ausente |
| 30 | LH-J / B | 150 | ECU de la unidad principal |
| 31 | ALT | 180 | Circuito ausente |
| 32 | A/PUMP NO.1 | 50 | UNIDAD DE CONTROL AI |
| 33 | A/PUMP NO.2 | 50 | CONTROLADOR AI2 |
| 34 | PRINCIPAL | 40 | Faro;
Sistema de luces diurnas. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Sistema de arranque |
| 38 | IMB | 7,5 | Caja de fusibles para código de identificación;
Sistema de llave inteligente; GBS. |
| 39 | AM2 | 5 | ECU de la unidad principal |
| 40 | DOME2 | 7,5 | Iluminación del espejo de cortesía;
Módulo de ventilación. |
| 41 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 42 | TEL | 5 | Circuito ausente |
| 43 | RSE | 7,5 | Entretenimiento en los asientos traseros |
| 44 | TOWING | 30 | Remolque |
| 45 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 46 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 47 | TURN-HAZ | 15 | Odómetro, intermitentes delanteros;
Intermitentes traseros; Convertidor de remolque. |
| 48 | EFI MAIN2 | 20 | Bomba de combustible |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Sistema de audio |
| 52 | RAD NO.1 | 10 | Sistema de navegación;
Instalación del receptor de radio. |
| 53 | ECU-B1 | 5 | Sistema de llave inteligente;
Módulo superior; Control de inclinación y telescópico; Odómetro; Refrigerador; ECU de la puerta; Sensor de dirección. |
| 54 | DOME1 | 5 | Iluminación interior de la puerta;
Reloj. |
| 55 | HEAD LH | 15 | Luces altas (izquierda) |
| 56 | HEAD LL | 15 | Luces bajas (izquierda) |
| 57 | INJ | 10 | Inyector, encendido |
| 58 | MET | 5 | Odómetro |
| 59 | IGN | 10 | Circuito abierto;
Sistema de airbag SRS; ECU de la puerta; Sistema de detección de ocupantes; Sistema de llave inteligente; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 60 | HEAD RH | 15 | Luces altas (derecha) |
| 61 | HEAD RL | 15 | Luces bajas (derecha) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 64 | DEF NO.2 | 5 | Calentador del espejo retrovisor exterior |
Panel de instrumentos del lado del conductor
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos |
| 2 | BK / UP LP | 10 | Luces de marcha atrás;
Remolque. |
| 3 | ACC | 7,5 | Unidad amplificadora de componentes estéreo;
Unidad de pantalla múltiple; ECU de la puerta; Unidad receptora de radio; ECU de la carrocería principal; ECU del espejo; Entretenimiento en los asientos traseros; Sistema de llave inteligente; Reloj. |
| 4 | PANEL | 10 | Tracción a las cuatro ruedas;
Cenicero; Encendedor de cigarrillos; Controlador de frenos; Refrigerador; Control de crucero; Bloqueo del diferencial central; DAC; Unidad de visualización; Calefacción del asiento; Sistema de aire acondicionado; Iluminación de la guantera; Faro de advertencia; Instalación del receptor de radio; Limpiador de faros; Inversor; Sistema de memoria de posición de conducción; ECU del espejo; Módulo de ventilación; Sensor de inclinación del interruptor de cortinas; Interruptor de la palanca de cambios; Interruptores de dirección; VSC; Interruptor de la consola |
| 5 | ECU-IG NO.2 | 10 | Sistema de aire acondicionado;
Calentador; Módulo superior; ABS; VSC; Sensor de dirección; Sensor de desviación de dirección y sensor G; ECU de la unidad principal; Luces de freno; Techo solar; Reloj; Controlador del espejo. |
| 6 | WINCH | 5 | Circuito ausente |
| 7 | A / C IG | 10 | Refrigerador;
Ventilador del condensador; Compresor del radiador; MG CL; Desempañador de la ventana trasera; RR MGC VLV. |
| 8 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 9 | WIPER | 30 | Limpiaparabrisas delantero |
| 10 | WSH | 20 | Sistema de pulverización del parabrisas |
| 11 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternador;
Batería auxiliar; Calefacción del asiento; Desempañador del limpiaparabrisas delantero; Pretensores de los cinturones de seguridad; Luces de advertencia; Inversor; Interruptor de la palanca de cambios. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Sistema de dirección inclinable y telescópica; ECU de la puerta; Sistema de bloqueo de la transmisión; Control de crucero; Cinturón de seguridad pre-colisión; Limpieza de faros; Unidad de pantalla múltiple; Sistema de memoria de posición de conducción; Sistema de bloqueo asistido de puertas. |
| 15 | S/ROOF | 25 | Techo solar |
| 16 | PUERTA TRASERA DERECHA | 20 | Elevalunas eléctricos |
| 17 | MIR | 15 | ECU del espejo;
Calefacción del espejo exterior. |
| 18 | PUERTA TRASERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 19 | PUERTA DELANTERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 20 | PUERTA DELANTERA DERECHA | 20 | Elevalunas eléctricos |
| 21 | ANTINIEBLA TRASERO | 7,5 | Circuito ausente |
| 22 | A / C | 7,5 | Sistema de aire acondicionado |
| 23 | AM1 | 5 | Circuito ausente |
| 24 | TI & TE | 15 | Control de inclinación y telescópico |
| 25 | ASIENTO DELANTERO DERECHO | 30 | Ajuste del asiento delantero |
| 26 | TOMA DE CORRIENTE | 15 | Toma de corriente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Cinturón de seguridad pre-colisión |
| 29 | PUERTA NO.1 | 25 | ECU de la unidad principal |
| 30 | ASIENTO DELANTERO IZQUIERDO | 30 | Ajuste del asiento delantero |
| 31 | INVERSOR | 15 | Inversor |
Panel de instrumentos del lado del pasajero
| Fusible | Amp [A] | Descripción | |
| 1 | RSF LH | 30 | Circuito ausente |
| 2 | B / DR CLSR RH | 30 | Circuito ausente |
| 3 | B / DR CLSR LH | 30 | Circuito ausente |
| 4 | RSF RH | 30 | Circuito ausente |
| 5 | DOOR DL | 15 | Circuito ausente |
| 6 | AHC-B | 20 | Circuito ausente |
| 7 | AHC-B NO.2 | 10 | Circuito ausente |
| 8 | ECU-IG NO.4 | 5 | Sistema de advertencia de presión de neumáticos |
| 9 | SEAT-A/C FAN | 10 | Circuito ausente |
| 10 | SEAT-HTR | 20 | Calefacción del asiento |
| 11 | AFS | 5 | Circuito ausente |
| 12 | ECU-IG NO.3 | 5 | Circuito ausente |
| 13 | TV | 10 | Unidad de pantalla múltiple |
Toyota Land Cruiser (2010-2011) – diagrama de la caja de fusibles
Año de fabricación: 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2010-2011) es el fusible 1 en la caja de fusibles del lado del conductor.
Compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | A / F | 15 | Calentador del aire acondicionado |
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | Calentador EFI, A / F |
| 4 | IG2 MAIN | 30 | Inyector, encendido, odómetro |
| 5 | RR A / C | 50 | Circuito ausente |
| 6 | SEAT-A / C LH | 25 | Circuito ausente |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | DEICER | 20 | Descongelación del limpiaparabrisas delantero |
| 9 | CDS FAN | 25 | Ventilador del condensador |
| 10 | TOW TAIL | 30 | Gancho de remolque |
| 11 | RR P / SEAT | 30 | Circuito ausente |
| 12 | ALT-CDS | 10 | Condensador del alternador |
| 13 | FR FOG | 15 | Faros antiniebla delanteros |
| 14 | SECURITY | 5 | Bocina de seguridad |
| 15 | SEAT-A / C RH | 25 | Circuito ausente |
| 16 | STOP | 15 | Luces de freno;
Luz de freno alta; Controlador de frenos; Convertidor de remolque; ABS; VSC; ECU de la carrocería principal; EFI. |
| 17 | TOW BRK | 30 | Controlador de frenos |
| 18 | RR AUTO A / C | 50 | Control del ventilador trasero |
| 19 | PTC-1 | 50 | Calentador PTC |
| 20 | PTC-2 | 50 | Calentador PTC |
| 21 | PTC-3 | 50 | Calentador PTC |
| 22 | RH-J / B | 40 | Circuito ausente |
| 23 | SUB BATT | 40 | Remolque |
| 24 | VGRS | 40 | Circuito ausente |
| 25 | H-LP CLN | 30 | Limpieza de faros |
| 26 | DEFOG | 30 | Desempañador de la ventana trasera |
| 27 | AHC | 60 | Circuito ausente |
| 28 | HTR | 50 | Controlador del ventilador |
| 29 | PBD | 30 | Circuito ausente |
| 30 | LH-J / B | 150 | ECU de la unidad principal |
| 31 | ALT | 180 | Circuito ausente |
| 32 | A/PUMP NO.1 | 50 | UNIDAD DE CONTROL AI |
| 33 | A/PUMP NO.2 | 50 | CONTROLADOR AI2 |
| 34 | PRINCIPAL | 40 | Faro;
Sistema de luces diurnas. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Sistema de arranque |
| 38 | IMB | 7,5 | Caja de fusibles para código de identificación;
Sistema de llave inteligente; GBS. |
| 39 | AM2 | 5 | ECU de la unidad principal |
| 40 | DOME2 | 7,5 | Iluminación del espejo de cortesía;
Módulo de ventilación. |
| 41 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 42 | TEL | 5 | Circuito ausente |
| 43 | RSE | 7,5 | Entretenimiento en los asientos traseros |
| 44 | TOWING | 30 | Remolque |
| 45 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 46 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 47 | TURN-HAZ | 15 | Odómetro;
Intermitentes delanteros; Intermitentes traseros; Convertidor de remolque. |
| 48 | EFI MAIN2 | 20 | Bomba de combustible |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Sistema de audio |
| 52 | RAD NO.1 | 10 | Sistema de navegación;
Instalación del receptor de radio. |
| 53 | ECU-B1 | 5 | Sistema de llave inteligente;
Módulo superior; Control de inclinación y telescópico; Odómetro; Refrigerador; ECU de la puerta; Sensor de dirección. |
| 54 | DOME1 | 5 | Iluminación interior de la puerta;
Reloj. |
| 55 | HEAD LH | 15 | Luces altas (izquierda) |
| 56 | HEAD LL | 15 | Luces antiniebla (izquierda) |
| 57 | INJ | 10 | Inyector, encendido |
| 58 | MET | 5 | Odómetro |
| 59 | IGN | 10 | Circuito abierto;
Sistema de airbag SRS; ECU de la puerta; Sistema de detección de ocupantes; Sistema de llave inteligente; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 60 | HEAD RH | 15 | Luces altas (derecha) |
| 61 | HEAD RL | 15 | Luces antiniebla (derecha) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 64 | DEF NO.2 | 5 | Calentador del espejo exterior |
Panel de instrumentos del lado del conductor
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos |
| 2 | BK / UP LP | 10 | Luces de marcha atrás, remolque |
| 3 | ACC | 7,5 | Unidad amplificadora de componentes estéreo;
Unidad multimonitor; ECU de la puerta; Unidad receptora de radio; ECU de la carrocería principal; ECU del espejo; Entretenimiento para los asientos traseros; Sistema de llave inteligente; Reloj. |
| 4 | PANEL | 10 | Tracción a las cuatro ruedas;
Cenicero; Encendedor de cigarrillos; Controlador de frenos; Refrigerador; Control de crucero; Bloqueo del diferencial central; DAC; Unidad de visualización; Calefacción del asiento; Sistema de aire acondicionado; Iluminación de la guantera; Luces de emergencia; Instalación del receptor de radio; Limpiador de faros; Inversor; Sistema de memoria de posición del asiento; ECU del espejo; Módulo de ventilación; Sensor de inclinación del interruptor de cortinas; Interruptor de la palanca de cambios; Interruptores del volante; VSC; Interruptor de la consola. |
| 5 | ECU-IG NO.2 | 10 | Sistema de aire acondicionado;
Calentador; Módulo superior; ABS; VSC; Sensor de dirección; Sensor de desviación de dirección y sensor G; ECU de la unidad principal; Luces de freno; Techo solar; Reloj; Espejo EC. |
| 6 | WINCH | 5 | Circuito ausente |
| 7 | A / C IG | 10 | Refrigerador;
Ventilador del condensador; Compresor del radiador; MG CL; Desempañador de la ventana trasera; RR MGC VLV. |
| 8 | TAIL | 15 | Luces traseras;
Luces de matrícula; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 9 | WIPER | 30 | Limpiaparabrisas delantero |
| 10 | WSH | 20 | Boquilla de pulverización del parabrisas |
| 11 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternador;
Batería auxiliar; Calefacción del asiento; Desempañador del limpiaparabrisas delantero; Pretensores de los cinturones de seguridad; Luces de emergencia; Inversor; Interruptor de la palanca de cambios. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Sistema de dirección inclinable y telescópica; ECU de la puerta; Sistema de bloqueo de la transmisión; Control de crucero; Cinturón de seguridad pre-colisión; Limpiador de faros; Unidad de visualización; Sistema de memoria de posición del asiento; Sistema de bloqueo asistido de puertas. |
| 15 | S/ROOF | 25 | Techo solar |
| 16 | PUERTA TRASERA DERECHA | 20 | Elevalunas eléctricos |
| 17 | MIR | 15 | ECU del espejo;
Calefacción del espejo exterior. |
| 18 | PUERTA TRASERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 19 | PUERTA DELANTERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 20 | PUERTA DELANTERA DERECHA | 20 | Elevalunas eléctricos |
| 21 | ANTINIEBLA TRASERO | 7,5 | Circuito ausente |
| 22 | A / C | 7,5 | Sistema de aire acondicionado |
| 23 | AM1 | 5 | Circuito ausente |
| 24 | TI & TE | 15 | Control de inclinación y telescópico |
| 25 | ASIENTO DELANTERO DERECHO | 30 | Ajuste del asiento delantero |
| 26 | TOMA DE CORRIENTE | 15 | Toma de corriente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Cinturón de seguridad pre-colisión |
| 29 | PUERTA NO.1 | 25 | ECU de la unidad principal |
| 30 | ASIENTO DELANTERO IZQUIERDO | 30 | Ajuste del asiento delantero |
| 31 | INVERSOR | 15 | Inversor |
Panel de instrumentos del lado del pasajero
| Fusible | Amp [A] | Descripción | |
| 1 | RSF LH | 30 | Circuito ausente |
| 2 | B / DR CLSR RH | 30 | Circuito ausente |
| 3 | B / DR CLSR LH | 30 | Circuito ausente |
| 4 | RSF RH | 30 | Circuito ausente |
| 5 | DOOR DL | 15 | Circuito ausente |
| 6 | AHC-B | 20 | Circuito ausente |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remolque |
| 9 | AHC-B NO.2 | 10 | Circuito ausente |
| 10 | ECU-IG NO.4 | 5 | Sistema de advertencia de presión de neumáticos |
| 11 | SEAT-A/C FAN | 10 | Circuito ausente |
| 12 | SEAT-HTR | 20 | Calefacción del asiento |
| 13 | AFS | 5 | Circuito ausente |
| 14 | ECU-IG NO.3 | 5 | Circuito ausente |
| 15 | TV | 10 | Pantalla |
Toyota Land Cruiser (2012) – diagrama de la caja de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2012) es el fusible 1 en la caja de fusibles del panel de instrumentos (tipo A).
Compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | A / F * 1 | 15 | Calentador del aire acondicionado |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | CONTROLADOR VNT, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | EFI;
Calentador A / F; Bomba de combustible. |
| 4 | IG2 MAIN | 30 | Inyector;
Encendido; Odómetro. |
| 5 | RR A / C | 50 | Circuito ausente |
| 6 | SEAT-A / C LH | 25 | Calentadores y ventiladores de asientos |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | DEICER | 20 | Descongelación del limpiaparabrisas delantero |
| 9 | CDS FAN | 25 | Ventilador del condensador |
| 10 | TOW TAIL | 30 | Circuito ausente |
| 11 | RR P / SEAT | 30 | Circuito ausente |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Faros antiniebla delanteros |
| 14 | SECURITY | 5 | SI CURA |
| 15 | SEAT-A / C RH | 25 | Calentadores y ventiladores de asientos |
| 16 | STOP | 15 | Luces de freno;
Luz de freno alta; ABS; VSC; Unidad de control principal de la carrocería; EFI; Remolque. |
| 17 | AI PUMP HTR * 1 | 10 | Calentador de la bomba AI |
| PWR HTR * 2, * 3 | 7,5 | Calentador eléctrico | |
| 18 | RR AUTO A / C | 50 | Sistema de aire acondicionado trasero |
| 19 | PTC-1 | 50 | Calentador PTC |
| 20 | PTC-2 | 50 | Calentador PTC |
| 21 | PTC-3 | 50 | Calentador PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remolque |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Limpiador de faros |
| 26 | DEFOG | 30 | Desempañador de la ventana trasera |
| 27 | AHC | 60 | AHC de 4 ruedas |
| 28 | HTR | 50 | Aire acondicionado delantero |
| 29 | PBD | 30 | Alimentación de la ECU de la puerta trasera |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Cada fusible |
| 32 | A/PUMP NO.1*1 | 50 | CONTROLADOR AI |
| GLOW1 * 2, * 3 | 80 | Sistema de precalentamiento del motor | |
| 33 | A/PUMP NO.2*1 | 50 | CONTROLADOR AI2 |
| GLOW2 * 2, * 3 | 80 | Sistema de precalentamiento del motor | |
| 34 | PRINCIPAL | 40 | Faro,
PRINCIPAL LL, PRINCIPAL RL, PRINCIPAL LH, PRINCIPAL RH |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Sistema de arranque |
| 38 | IMB | 7,5 | Caja de fusibles con código de identificación;
Sistema inteligente de entrada y arranque por pulsación; GBS. |
| 39 | AM2 | 5 | ECU de la unidad principal |
| 40 | DOME2 | 7,5 | Iluminación interior;
Módulo superior; Iluminación interior trasera. |
| 41 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 42 | AMP 2 | 30 | Sistema de audio |
| 43 | RSE | 7,5 | Circuito ausente |
| 44 | TOWING | 30 | Remolque |
| 45 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 46 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 47 | TURN-HAZ | 15 | Odómetro;
Intermitentes delanteros; Intermitentes laterales; Intermitentes traseros; Remolque. |
| 48 | EFI MAIN2 * 1 | 20 | Bomba de combustible |
| F / PMP * 2, * 3 | 20 | Circuito ausente | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Calentador del aire acondicionado | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistema de audio |
| 52 | RAD NO.1 | 10 | Sistema de navegación;
Sistema de audio; Sistema de asistencia al estacionamiento. |
| 53 | ECU-B1 | 5 | Sistema de doble seguridad;
Sistema inteligente de entrada y arranque; Módulo de avión; Sensor de inclinación y G; Cristal con dirección ajustable y telescópica; Odómetro; Refrigerador; ECU de la puerta; Sensor de dirección; VGRS. |
| 54 | DOME1 | 5 | Sistema inteligente de entrada con retroiluminación;
Reloj. |
| 55 | HEAD LH | 15 | Luces altas (izquierda) |
| 56 | HEAD LL | 15 | Luces bajas (izquierda);
Sistema de nivelación de faros. |
| 57 | INJ | 10 | Inyector;
Sistema de encendido. |
| 58 | MET | 5 | Odómetro |
| 59 | IGN | 10 | Circuito abierto;
Sistema de airbag SRS; ECU de la puerta; Sistema inteligente de entrada y arranque; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 60 | DRL | 5 | Luces diurnas |
| 61 | HEAD RH | 15 | Luces altas (derecha) |
| 62 | HEAD RL | 15 | Luces bajas (derecha) |
| 63 | EFI NO.2 | 7,5 | Sistema de inyección de aire;
Sensor de flujo de aire. |
| 64 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Calentador del espejo exterior |
| 67 | SPARE | 5 | Fusible de repuesto |
| 68 | SPARE | 15 | Fusible de repuesto |
| 69 | SPARE | 30 | Fusible de repuesto |
| * 1: Vehículos con motor de gasolina
* 2: Vehículos con motor diésel (para Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) * 3: Vehículos con motor diésel (excepto Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) |
|||
Debajo del panel de instrumentos (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos |
| 2 | BK / UP LP | 10 | Luces de marcha atrás;
Remolque. |
| 3 | ACC | 7,5 | Unidad amplificadora de componentes estéreo;
Unidad de pantalla múltiple; ECU de la puerta; Unidad receptora de radio; ECU de la carrocería principal; ECU del espejo; Entretenimiento en los asientos traseros; Sistema inteligente de llave; Reloj. |
| 4 | PANEL | 10 | Tracción a las cuatro ruedas;
Cenicero; Encendedor de cigarrillos; Regulador de freno; Refrigerador; Control de crucero; Bloqueo del diferencial central; DAC; Unidad de visualización; Calefacción del asiento; Sistema de aire acondicionado; Iluminación de la guantera; Faro de mantenimiento; Instalación de la unidad de radio; Limpieza de faros; Inversor; Sistema de memoria de posición del asiento; ECU del espejo; Módulo de aire; Sensor de inclinación del interruptor del airbag; Interruptor de la palanca de cambios; Interruptores de dirección; VSC; Interruptor de la consola. |
| 5 | ECU-IG NO.2 | 10 | Sistema de aire acondicionado;
Calentador; Módulo superior; ABS; VSC; Sensor de dirección; Sensor de inclinación de dirección y sensor G; ECU de la unidad principal; Luces de freno; Techo solar; Reloj; Espejo EC. |
| 6 | WINCH | 5 | Circuito ausente |
| 7 | A / C IG | 10 | Refrigerador;
Ventilador del condensador; Compresor del radiador; MG CL; Desempañador de la ventana trasera; RR MGC VLV. |
| 8 | TAIL | 15 | Luces traseras;
Iluminación de la matrícula; Faros antiniebla delanteros; Luces laterales delanteras; Luces laterales traseras; Luces de estacionamiento. |
| 9 | WIPER | 30 | Limpiaparabrisas delantero |
| 10 | WSH | 20 | Lavaparabrisas |
| 11 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternador;
Batería auxiliar; Calefacción del asiento; Desempañador del limpiaparabrisas delantero; Pretensores de los cinturones de seguridad; Luces de mantenimiento; Inversor; Interruptor de la palanca de cambios. |
| 14 | ECU-IG NO.1 | 5 | ABS, VSC;
Cristal inclinable y telescópico; ECU de la puerta; Sistema de bloqueo de la transmisión; Control de crucero; Cinturón de seguridad pre-colisión; Limpieza de faros; Unidad de pantalla múltiple; Sistema de memoria de posición del asiento; Sistema de bloqueo asistido de puertas. |
| 15 | S/ROOF | 25 | Techo panorámico |
| 16 | PUERTA TRASERA DERECHA | 20 | Elevalunas eléctricos |
| 17 | MIR | 15 | ECU del espejo;
Calefacción del espejo exterior. |
| 18 | PUERTA TRASERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 19 | PUERTA DELANTERA IZQUIERDA | 20 | Elevalunas eléctricos |
| 20 | PUERTA DELANTERA DERECHA | 20 | Elevalunas eléctricos |
| 21 | ANTINIEBLA TRASERO | 7,5 | Circuito ausente |
| 22 | A / C | 7,5 | Sistema de aire acondicionado |
| 23 | AM1 | 5 | Circuito ausente |
| 24 | TI & TE | 15 | Control de inclinación y telescópico |
| 25 | ASIENTO DELANTERO DERECHO | 30 | Ajuste del asiento delantero |
| 26 | TOMA DE CORRIENTE | 15 | Toma de corriente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Cinturón de seguridad pre-colisión |
| 29 | PUERTA NO.1 | 25 | ECU de la unidad principal |
| 30 | ASIENTO DELANTERO IZQUIERDO | 30 | Ajuste del asiento delantero |
| 31 | INVERSOR | 15 | Inversor |
Panel de instrumentos del lado del pasajero
| Fusible | Amp [A] | Descripción | |
| 1 | RSF LH | 30 | Circuito ausente |
| 2 | B / DR CLSR RH | 30 | Circuito ausente |
| 3 | B / DR CLSR LH | 30 | Circuito ausente |
| 4 | RSF RH | 30 | Circuito ausente |
| 5 | DOOR DL | 15 | Circuito ausente |
| 6 | AHC-B | 20 | Circuito ausente |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remolque |
| 9 | AHC-B NO.2 | 10 | Circuito ausente |
| 10 | ECU-IG NO.4 | 5 | Sistema de advertencia de presión de neumáticos |
| 11 | SEAT-A/C FAN | 10 | Circuito ausente |
| 12 | SEAT-HTR | 20 | Calefacción del asiento |
| 13 | AFS | 5 | Circuito ausente |
| 14 | ECU-IG NO.3 | 5 | Circuito ausente |
| 15 | STRG HTR | 10 | Volante calefactado |
| 16 | TV | 10 | Unidad de pantalla múltiple |
Toyota Land Cruiser (2013-2014) – diagrama de fusibles
Año de fabricación: 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2013-2014) es el fusible 1 en la caja de fusibles del salpicadero (tipo A).
Compartimento del motor (caja de fusibles izquierda) – tipo A
| Fusible | Amp [A] | Descripción | |
| 1 | A / F * 1 | 15 | Calefactor del aire acondicionado |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER;
EFI; EDU. |
|
| 25 A * 3 | |||
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | EFI;
Calefactor A / F; Bomba de combustible. |
| 4 | IG2 MAIN | 30 | Inyector;
Encendido; Odómetro. |
| 5 | RR A / C | 50 | Circuito ausente |
| 6 | SEAT-A / C LH | 25 | Calefactores y ventiladores de los asientos |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | DEICER | 20 | Descongelación del limpiaparabrisas delantero |
| 9 | CDS FAN | 25 | Ventilador del condensador |
| 10 | TOW TAIL | 30 | Circuito ausente |
| 11 | RR P / SEAT | 30 | Circuito ausente |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Faros antiniebla delanteros |
| 14 | SECURITY | 5 | SEGURIDAD |
| 15 | SEAT-A / C RH | 25 | Calefactores y ventiladores de los asientos |
| 16 | STOP | 15 | Luces de freno;
Luz de freno alta; ABS; VSC; ECU de la carrocería principal; EFI; Remolque. |
| 17 | AI PUMP HTR * 1 | 10 | Calefactor con bomba AI |
| PWR HTR * 2, * 3 | 7,5 | Calefactor eléctrico | |
| 18 | RR AUTO A / C | 50 | Sistema de aire acondicionado trasero |
| 19 | PTC-1 | 50 | Calefactor PTC |
| 20 | PTC-2 | 50 | Calefactor PTC |
| 21 | PTC-3 | 50 | Calefactor PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remolque |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Limpiador de faros |
| 26 | DEFOG | 30 | Desempañador de la ventana trasera |
| 27 | AHC | 60 | AHC para 4 ruedas |
| 28 | HTR | 50 | Aire acondicionado delantero |
| 29 | PBD | 30 | Alimentación de la ECU de la puerta trasera |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Cada fusible |
| 32 | A/PUMP NO.1*1 | 50 | CONTROLADOR AI |
| GLOW1 * 2, * 3 | 80 | Sistema de precalentamiento del motor | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Sistema de precalentamiento del motor | |
| 34 | MAIN | 40 | Faro;
MAIN LL, MAIN RL, MAIN LH, MAIN RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Sistema de arranque |
| 38 | IMB | 7,5 | Caja de fusibles con código de identificación;
Sistema inteligente de entrada y arranque por pulsación; GBS. |
| 39 | AM2 | 5 | ECU de la unidad principal |
| 40 | DOME2 | 7,5 | Iluminación vacía;
Módulo superior; Iluminación interior trasera. |
| 41 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 42 | AMP 2 | 30 | Sistema de audio |
| 43 | RSE | 7,5 | Circuito ausente |
| 44 | TOWING | 30 | Remolque |
| 45 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 46 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 47 | TURN-HAZ | 15 | Odómetro;
Faros delanteros; Intermitentes laterales; Intermitentes traseros; Remolque. |
| 48 | EFI MAIN2 * 1 | 20 | Bomba de combustible |
| F / PMP * 2, * 3 | 20 | Circuito ausente | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Calefactor del aire acondicionado | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistema de audio |
| 52 | RAD NO.1 | 10 | Sistema de navegación;
Sistema de audio; Sistema de asistencia al estacionamiento. |
| 53 | ECU-B1 | 5 | Sistema de doble bloqueo;
Sistema inteligente de entrada y arranque; Módulo de ventilación; Sensor de inclinación y G; Sistema de dirección inclinable y telescópica; Odómetro; Refrigerador; ECU de la puerta; Sensor de dirección; VGRS. |
| 54 | DOME1 | 5 | Sistema de entrada iluminada;
Reloj. |
| 55 | HEAD LH | 15 | Faros antiniebla (izquierda) |
| 56 | HEAD LL | 15 | Faros antiniebla (izquierda);
Sistema de nivelación de faros. |
| 57 | INJ | 10 | Inyector;
Sistema de encendido. |
| 58 | MET | 5 | Odómetro |
| 59 | IGN | 10 | Circuito abierto;
Sistema de airbags SRS; ECU de la puerta; Sistema inteligente de entrada y arranque; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 60 | DRL | 5 | Luces diurnas |
| 61 | HEAD RH | 15 | Faros antiniebla (derecha) |
| 62 | HEAD RL | 15 | Faros antiniebla (derecha) |
| 63 | EFI NO.2 | 7,5 | Sistema de inyección de aire;
Sensor de flujo de aire. |
| 64 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Calefactor del espejo exterior |
| 67 | SPARE | 5 | Fusible de repuesto |
| 68 | SPARE | 15 | Fusible de repuesto |
| 69 | SPARE | 30 | Fusible de repuesto |
| * 1: Vehículos con motor de gasolina
* 2: Vehículos con motor diésel (para Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) * 3: Vehículos con motor diésel (excepto Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) |
|||
Compartimento del motor (panel de fusibles izquierdo) – tipo B

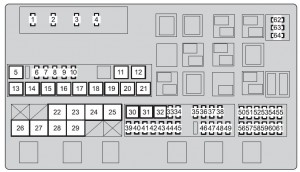

| Fusible | Amp [A] | Descripción | |
| 1 | A / F * 1 | 15 | Calefactor del aire acondicionado |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | EFI;
Calefactor A / F; Bomba de combustible. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Controlador del ventilador |
| 6 | CDS FAN | 25 | Ventilador del condensador |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 9 | STOP | 15 | Luces de freno;
Luz de freno alta; ABS; VSC; ECU de la carrocería principal; EFI; Remolque. |
| 10 | SEAT-A / C LH | 25 | Calefactores y ventiladores de los asientos |
| 11 | HWD4 | 30 | Calefacción del parabrisas delantero |
| 12 | HWD3 | 30 | Calefacción del parabrisas delantero |
| 13 | AHC | 50 | AHC para 4 ruedas |
| 14 | PTC-1 | 50 | Calefactor PTC |
| 15 | PTC-2 | 50 | Calefactor PTC |
| 16 | PTC-3 | 50 | Calefactor PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remolque |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Limpiador de faros |
| 21 | DEFOG | 30 | Calefacción de la ventana trasera |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Aire acondicionado delantero |
| 24 | PBD | 30 | Alimentación de la ECU de la puerta trasera |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternador |
| 27 | A/PUMP NO.1*1 | 50 | CONTROLADOR AI |
| GLOW1 * 2, * 3 | 80 | Precalentamiento del motor | |
| 28 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Precalentamiento del motor | |
| 29 | MAIN | 40 | Faro,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Sistema de arranque |
| 33 | IMB | 7,5 | Caja de fusibles con código de identificación;
Sistema inteligente de entrada y arranque por pulsación; GBS. |
| 34 | AM2 | 5 | ECU de la unidad principal |
| 35 | DOME2 | 7,5 | Luces transparentes;
Módulo superior; Iluminación interior trasera |
| 36 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 37 | AMP 2 | 30 | Sistema de audio |
| 38 | RSE | 7,5 | Circuito ausente |
| 39 | TOWING | 30 | Remolque |
| 40 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 41 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 42 | TURN-HAZ | 15 | Odómetro;
Faros delanteros; Intermitentes laterales; Intermitentes traseros; Remolque. |
| 43 | EFI MAIN2 * 1 | 20 | Bomba de combustible |
| F / PMP * 2, * 3 | 20 | Circuito ausente | |
| 44 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Calefactor del aire acondicionado | |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Sistema de audio |
| 47 | RAD NO.1 | 10 | Sistema de navegación;
Sistema de audio; Sistema de asistencia al estacionamiento. |
| 48 | ECU-B1 | 5 | Sistema de doble bloqueo;
Sistema inteligente de entrada y arranque; Módulo de ventilación; Sensor de inclinación y G; Sistema de dirección inclinable y telescópica; Odómetro; Refrigerador; ECU de la puerta; Sensor de dirección; VGRS. |
| 49 | DOME1 | 5 | Sistema de iluminación de entrada inteligente;
Reloj. |
| 50 | HEAD LH | 15 | Faros antiniebla (izquierda) |
| 51 | HEAD LL | 15 | Luces de carretera (izquierda);
Sistema de nivelación de faros. |
| 52 | INJ | 10 | Inyector;
Sistema de encendido. |
| 53 | MET | 5 | Odómetro |
| 54 | IGN | 10 | Circuito abierto;
Sistema de airbags SRS; ECU de la puerta; Sistema inteligente de entrada y arranque; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 55 | DRL | 5 | Luces diurnas |
| 56 | HEAD RH | 15 | Faros antiniebla (derecha) |
| 57 | HEAD RL | 15 | Luces de carretera (derecha) |
| 58 | EFI NO.2 | 7,5 | Sistema de inyección de aire;
Sensor de flujo de aire. |
| 59 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 60 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Calefactor del espejo exterior |
| 62 | SPARE | 5 | Fusible de repuesto |
| 63 | SPARE | 15 | Fusible de repuesto |
| 64 | SPARE | 30 | Fusible de repuesto |
| * 1: Vehículos con motor de gasolina
* 2: Vehículos con motor diésel (para Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) * 3: Vehículos con motor diésel (excepto Rusia, Ucrania, Kazajistán, Azerbaiyán, Georgia, Armenia, Bielorrusia) |
|||
Compartimento del motor (panel de fusibles, si está equipado a la derecha)
| Fusible | Amp [A] | Descripción | |
| 1 | HWD1 | 30 | Descongelación del parabrisas delantero calefactado |
| 2 | TOW BRK | 30 | Circuito ausente |
| 3 | RR P / SEAT | 30 | Circuito ausente |
| 4 | PWR HTR * 1 | 7,5 | Circuito ausente |
| PWR HTR * 2 | 7,5 | Calefactor eléctrico | |
| 5 | DEICER | 20 | Descongelación del limpiaparabrisas delantero |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SEGURIDAD |
| 8 | FOTEL A / C RH | 25 | Calefactores y ventiladores de los asientos |
| 9 | AI PMP HTR * 1 | 10 | Calefactor con bomba AI |
| AI PMP HTR * 2 | 10 | Circuito ausente | |
| 10 | TOW TAIL | 30 | Circuito ausente |
| 11 | HWD2 | 30 | Descongelación del parabrisas delantero calefactado |
| * 1: Vehículos con motor de gasolina * 2: Vehículos con motor diésel |
|||
Debajo del salpicadero (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos |
| 2 | BK / UP LP | 10 | Luces de marcha atrás, remolque |
| 3 | ACC | 7,5 | Unidad amplificadora estéreo;
Unidad multimonitor; ECU de la puerta; Unidad receptora de radio; ECU de la unidad principal; ECU del espejo; Entretenimiento para los asientos traseros; Sistema de llave inteligente; Reloj. |
| 4 | PANEL | 10 | Tracción a las cuatro ruedas;
Cenicero; Encendedor de cigarrillos; Control de frenos; Refrigerador; Control de crucero; Bloqueo del diferencial central; DAC; Unidad de visualización; Calefacción del asiento; Sistema de aire acondicionado; Iluminación de la guantera; Luz de advertencia; Instalación del receptor de radio; Limpiador de faros; Inversor; Sistema de memoria de posición del asiento; ECU del espejo; Módulo de ventilación; Sensor de inclinación del interruptor de airbag; Interruptor de la palanca de cambios; Interruptores del volante; VSC; Interruptor de la consola. |
| 5 | ECU-IG NO.2 | 10 | Sistema de aire acondicionado;
Calefactor; Módulo superior; ABS; VSC; Sensor de dirección; Sensor de inclinación de la dirección y sensor G; ECU de la unidad principal; Luces de freno; Techo solar; Reloj; ECU del espejo. |
| 6 | WINCH | 5 | Circuito ausente |
| 7 | A / C IG | 10 | Refrigerador;
Ventilador del condensador; Compresor del refrigerador; MG CL; Descongelación de la ventana trasera; RR MGC VLV. |
| 8 | TAIL | 15 | Luces traseras;
Luces de matrícula; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 9 | WIPER | 30 | Limpiaparabrisas delantero |
| 10 | WSH | 20 | Sistema de pulverización del parabrisas delantero |
| 11 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternador;
Batería auxiliar; Calefacción del asiento; Descongelación de los limpiaparabrisas delanteros; Pretensores de los cinturones de seguridad; Luces de advertencia; Inversor; Interruptor de la palanca de cambios. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Sistema de dirección inclinable y telescópica; ECU de la puerta; Sistema de bloqueo de la transmisión; Control de crucero; Cinturón de seguridad precolisión; Limpieza de faros; Unidad multimonitor; Sistema de memoria de posición del asiento; Sistema de bloqueo asistido de puertas. |
| 15 | S/ROOF | 25 | Techo solar |
| 16 | RR PUERTA DERECHA | 20 | Elevalunas eléctricos |
| 17 | MIR | 15 | ECU del espejo;
Calefacción del espejo exterior. |
| 18 | RR PUERTA IZQUIERDA | 20 | Elevalunas eléctricos |
| 19 | FR PUERTA IZQUIERDA | 20 | Elevalunas eléctricos |
| 20 | FR PUERTA DERECHA | 20 | Elevalunas eléctricos |
| 21 | ANTINIEBLA TRASERO | 7,5 | Circuito ausente |
| 22 | A / C | 7,5 | Instalación de aire acondicionado |
| 23 | AM1 | 5 | Circuito ausente |
| 24 | TI & TE | 15 | Control de inclinación y telescópico |
| 25 | ASIENTO DELANTERO DERECHO | 30 | Ajuste del asiento delantero |
| 26 | TOMA DE CORRIENTE | 15 | Toma de corriente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Cinturón de seguridad precolisión |
| 29 | PUERTA N.º 1 | 25 | ECU de la unidad principal |
| 30 | ASIENTO DELANTERO IZQUIERDO | 30 | Ajuste del asiento delantero |
| 31 | INVERSOR | 15 | Inversor |
Salpicadero del lado del pasajero
| Fusible | Amp [A] | Circuito | |
| 1 | RSF LH | 30 | Circuito ausente |
| 2 | B / DR CLSR RH | 30 | Circuito ausente |
| 3 | B / DR CLSR LH | 30 | Circuito ausente |
| 4 | RSF RH | 30 | Circuito ausente |
| 5 | DOOR DL | 15 | Circuito ausente |
| 6 | AHC-B | 20 | Circuito ausente |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remolque |
| 9 | AHC-B NO.2 | 10 | Circuito ausente |
| 10 | ECU-IG NO.4 | 5 | Sistema de advertencia de presión de neumáticos |
| 11 | SEAT-A/C FAN | 10 | Circuito ausente |
| 12 | SEAT-HTR | 20 | Calefacción del asiento |
| 13 | AFS | 5 | Circuito ausente |
| 14 | CU-IG NO.3 | 5 | Circuito ausente |
| 15 | STRG HTR | 10 | Calefacción del volante |
| 16 | TV | 10 | Unidad multimedia |
Toyota Land Cruiser (2015-2016) – diagrama de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Land Cruiser (2015-2016) es el fusible 1 en la caja de fusibles del salpicadero (tipo A).
Compartimento del motor (caja de fusibles izquierda)
| Fusible | Amp [A] | Descripción | |
| 1 | A / F | 15 | Calefactor del aire acondicionado |
| 2 | HORN | 10 | Bocina |
| 3 | EFI MAIN | 25 | EFI;
Calefactor A / F; Bomba de combustible. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Controlador del ventilador |
| 6 | CDS FAN | 25 | Ventilador del condensador |
| 7 | RR S / HTR | 20 | Calefacción de los asientos traseros |
| 8 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 9 | STOP | 15 | Luces de freno;
luz de freno superior; controlador de frenos; ABS; VSC; ECU principal de la carrocería; EFI; Remolque. |
| 10 | SEAT-A / C LH | 25 | Calefactores y ventiladores de los asientos |
| 11 | HWD4 | 30 | Circuito ausente |
| 12 | HWD3 | 30 | Circuito ausente |
| 13 | AHC | 50 | Circuito ausente |
| 14 | PTC-1 | 50 | Calefactor PTC |
| 15 | PTC-2 | 50 | Calefactor PTC |
| 16 | PTC-3 | 50 | Calefactor PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remolque |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Limpieza de faros |
| 21 | DEFOG | 30 | Desempañador de la ventana trasera |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Aire acondicionado delantero |
| 24 | PBD | 30 | Circuito ausente |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternador |
| 27 | A/PUMP NO.1 | 50 | CONTROLADOR AI |
| 28 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 29 | MAIN | 40 | Faro;
Sistema de luces diurnas; HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Sistema de arranque |
| 33 | IMB | 7,5 | Caja de fusibles con código de identificación;
Sistema inteligente de entrada y arranque por pulsación; GBS. |
| 34 | AM2 | 5 | ECU de la unidad principal |
| 35 | DOME2 | 7,5 | Iluminación de bienvenida;
Módulo superior; Iluminación interior trasera |
| 36 | ECU-B2 | 5 | Sistema de memoria de posición del conductor |
| 37 | AMP 2 | 30 | Sistema de audio |
| 38 | RSE | 7,5 | Circuito ausente |
| 39 | TOWING | 30 | Remolque |
| 40 | DOOR NO.2 | 25 | ECU de la unidad principal |
| 41 | STR LOCK | 20 | Sistema de bloqueo de la dirección |
| 42 | TURN-HAZ | 15 | Odómetro;
Faros delanteros; Intermitentes laterales; Intermitentes traseros; Remolque |
| 43 | EFI MAIN2 | 20 | Bomba de combustible |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Sistema de audio |
| 47 | RAD NO.1 | 10 | Sistema de navegación;
Sistema de audio; Sistema de asistencia al estacionamiento |
| 48 | ECU-B1 | 5 | Sistema de llave inteligente;
Módulo superior; Cristal de inclinación y telescópico; Odómetro; Refrigerador; ECU de la puerta, c sensor de dirección. |
| 49 | DOME1 | 5 | Entrada iluminada;
Reloj. |
| 50 | HEAD LH | 15 | Luces de cruce delanteras (izquierda) |
| 51 | HEAD LL | 15 | Luces de carretera delanteras (izquierda);
Sistema de nivelación de faros. |
| 52 | INJ | 10 | Inyector;
Sistema de encendido. |
| 53 | MET | 5 | Odómetro |
| 54 | IGN | 10 | Circuito abierto;
Sistema de airbags SRS; ECU de la puerta; Sistema inteligente de entrada y arranque; ABS; VSC; Sistema de bloqueo de la dirección; GBS. |
| 55 | DRL | 5 | Luces diurnas |
| 56 | HEAD RH | 15 | Luces de cruce delanteras (derecha) |
| 57 | HEAD RL | 15 | Luces de carretera delanteras (derecha) |
| 58 | EFI NO.2 | 7,5 | Sistema de inyección de aire;
Medidor de flujo de aire. |
| 59 | RR A/C NO.2 | 7,5 | Circuito ausente |
| 60 | EFI NO.3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Calefactor del espejo exterior |
| 62 | SPARE | 5 | Fusible de repuesto |
| 63 | SPARE | 15 | Fusible de repuesto |
| 64 | SPARE | 30 | Fusible de repuesto |
Compartimento del motor (caja de fusibles, si está presente a la derecha)
| Fusible | Amp [A] | Descripción | |
| 1 | HWD1 | 30 | Calefactor de descongelación del parabrisas delantero |
| 2 | TOW BRK | 30 | Circuito ausente |
| 3 | RR P / SEAT | 30 | Circuito ausente |
| 4 | PWR HTR | 7,5 | Circuito ausente |
| 5 | DEICER | 20 | Calefactor del limpiaparabrisas delantero |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SEGURIDAD |
| 8 | FOTEL A / C RH | 25 | Calefactores y ventiladores de los asientos |
| 9 | AI PMP HTR * 1 | 10 | Calefactor con bomba AI |
| AI PMP HTR * 2 | 10 | Circuito ausente | |
| 10 | TOW TAIL | 30 | Circuito ausente |
| 11 | HWD2 | 30 | Calefactor de descongelación del parabrisas delantero |
Salpicadero del lado del conductor
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Encendedor de cigarrillos |
| 2 | BK / UP LP | 10 | Luces de marcha atrás;
Remolque. |
| 3 | ACC | 7,5 | Unidad amplificadora estéreo;
Unidad de múltiples pantallas; ECU de la puerta; Unidad receptora de radio; ECU de la carrocería principal; ECU del espejo; Entretenimiento para los asientos traseros; Sistema de llave inteligente; Reloj. |
| 4 | PANEL | 10 | Tracción a las cuatro ruedas;
Cenicero; Encendedor de cigarrillos; Control de frenos; Refrigerador; Control de crucero; Bloqueo del diferencial central; DAC; Unidad de visualización; Calefacción del asiento; Sistema de aire acondicionado; Iluminación de la guantera; Luz de mantenimiento; Instalación del receptor de radio; Limpieza de faros; Inversor; Sistema de memoria de posición del asiento; ECU del espejo; Módulo de ventilación; Sensor de inclinación del interruptor de airbag; Interruptor de la palanca de cambios; Interruptores del volante; VSC; Interruptor de la consola. |
| 5 | ECU-IG NO.2 | 10 | Sistema de aire acondicionado;
Calefactor; Módulo superior; ABS; VSC; Sensor de dirección; Sensor de inclinación y sensor G; ECU de la unidad principal; Luces de freno; Techo solar; Reloj; ECU del espejo. |
| 6 | WINCH | 5 | Circuito ausente |
| 7 | A / C IG | 10 | Refrigerador;
Ventilador del condensador; Compresor del refrigerador; MG CL; Desempañador de la ventana trasera; RR MGC VLV. |
| 8 | TAIL | 15 | Luces traseras;
Luces de matrícula; Faros antiniebla delanteros; Luces de posición delanteras; Luces de posición traseras; Luces de estacionamiento. |
| 9 | WIPER | 30 | Limpiaparabrisas delantero |
| 10 | WSH | 20 | Boquilla de pulverización del parabrisas delantero |
| 11 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternador;
Batería auxiliar; Calefacción del asiento; Desempañador de los limpiaparabrisas delanteros; Pretensores de los cinturones de seguridad; Luces de mantenimiento; Inversor; Interruptor de la palanca de cambios. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Sistema de dirección ajustable y telescópica; ECU de la puerta; Sistema de bloqueo de la palanca de cambios; Control de crucero; Cinturón de seguridad precolisión; Limpieza de faros; Unidad de múltiples pantallas; Sistema de memoria de posición del asiento; Sistema de bloqueo asistido de puertas. |
| 15 | S/ROOF | 25 | Techo solar |
| 16 | RR PUERTA DERECHA | 20 | Elevalunas eléctricos |
| 17 | MIR | 15 | ECU del espejo;
Calefacción del espejo exterior. |
| 18 | RR PUERTA IZQUIERDA | 20 | Elevalunas eléctricos |
| 19 | FR PUERTA IZQUIERDA | 20 | Elevalunas eléctricos |
| 20 | FR PUERTA DERECHA | 20 | Elevalunas eléctricos |
| 21 | ANTINIEBLA TRASERO | 7,5 | Circuito ausente |
| 22 | A / C | 7,5 | Sistema de aire acondicionado |
| 23 | AM1 | 5 | Circuito ausente |
| 24 | TI & TE | 15 | Control ajustable y telescópico |
| 25 | ASIENTO DELANTERO DERECHO | 30 | Ajuste del asiento delantero |
| 26 | TOMA DE CORRIENTE | 15 | Toma de corriente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Cinturón de seguridad precolisión |
| 29 | PUERTA N.º 1 | 25 | ECU de la unidad principal |
| 30 | ASIENTO DELANTERO IZQUIERDO | 30 | Ajuste del asiento delantero |
| 31 | INVERSOR | 15 | Inversor |
Salpicadero del lado del pasajero
| Fusible | Amp [A] | Descripción | |
| 1 | RSF LH | 30 | Circuito ausente |
| 2 | B / DR CLSR RH | 30 | Circuito ausente |
| 3 | B / DR CLSR LH | 30 | Circuito ausente |
| 4 | RSF RH | 30 | Circuito ausente |
| 5 | DOOR DL | 15 | Circuito ausente |
| 6 | AHC-B | 20 | Circuito ausente |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remolque |
| 9 | AHC-B NO.2 | 10 | Circuito ausente |
| 10 | ECU-IG NO.4 | 5 | Sistema de advertencia de presión de neumáticos |
| 11 | SEAT-A/C FAN | 10 | Circuito ausente |
| 12 | SEAT-HTR | 20 | Calefactor del asiento |
| 13 | AFS | 5 | Circuito ausente |
| 14 | ECU-IG NO.3 | 5 | Circuito ausente |
| 15 | STRG HTR | 10 | Sistema de calefacción del volante |
| 16 | TV | 10 | Unidad de múltiples pantallas |
Acerca del Toyota Land Cruiser (1996-2016)
El Toyota Land Cruiser, fabricado entre 1996 y 2016, es conocido por su robustez y fiabilidad. Este modelo se ha vuelto popular entre los conductores que necesitan un vehículo capaz de afrontar terrenos difíciles y, al mismo tiempo, ofrecer comodidad en viajes largos. El Land Cruiser ofrecía diversas opciones de motor, incluyendo potentes variantes diésel y gasolina, que aseguraban un rendimiento suficiente para diferentes condiciones de conducción. Gracias a su tracción a las cuatro ruedas y a las avanzadas tecnologías para la conducción todoterreno, este modelo era la elección ideal tanto para aventureros como para profesionales que necesitan un vehículo fiable en cualquier situación.
Diagrama de la caja de fusibles del Toyota Land Cruiser
Esta página muestra el diagrama de la caja de fusibles del Toyota Land Cruiser, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son debajo del capó y en el interior del vehículo, a menudo cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. El diagrama de la caja de fusibles proporciona una visión clara de qué fusibles son responsables de cada circuito eléctrico, lo cual es clave para un diagnóstico y una reparación rápidos.
