Toyota Prius V (2012-2016) – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Toyota Prius V (2012–2016), aprenderá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
Toyota Prius V (2012) – Diagrama de fusibles
Año de producción: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius V (2012) es el fusible 1 en el diagrama de fusibles (panel de instrumentos del lado izquierdo).

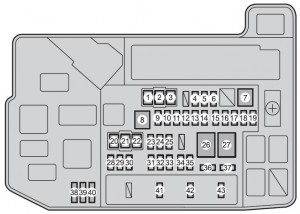

Diagrama de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Bocina |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de frenos antibloqueo |
| 7 | H-LP CLN | 30 | Limpiador de faros |
| 8 | P-CON MTR | 30 | Control de posición P;
Transmisión. |
| 9 | AMP | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Sistema de gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema inteligente de acceso y arranque;
Sistema híbrido. |
| 15 | MAYDAY | 10 | Alarma |
| 16 | ECU-B3 | 10 | Sistema de aire acondicionado |
| 17 | TURN & HAZ | 10 | Luces de señalización de giro |
| 18 | ETCS | 10 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de frenos antibloqueo |
| 20 | P / I 2 | 40 | Bocina, faro derecho (luces altas);
Faro izquierdo (luces altas); Luz de marcha atrás. |
| 21 | ABS MTR 1 | 30 | Sistema de frenos antibloqueo |
| 22 | ABS MTR 2 | 30 | Sistema de frenos antibloqueo |
| 23 | H-LP HI MAIN | 20 | H-LP HI DERECHO, H-LP HI IZQUIERDO;
Interruptor de faros; Sistema de luces diurnas. |
| 24 | HV BATT | 10 | No hay circuito |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILADOR DE BATERÍA |
| 27 | EPS | 60 | Dirección asistida eléctrica |
| 28 | PCU | 10 | Inversor y convertidor |
| 29 | IGCT NO.2 | 10 | Sistema híbrido;
Sistema de control de posición P; Inversor y convertidor. |
| 30 | MIR HTR | 10 | Desempañadores de espejos retrovisores |
| 31 | RAD NO.1 | 15 | Sistema de audio;
Sistema de navegación. |
| 32 | DOME | 10 | Iluminación adicional de puertas;
Iluminación personal; Iluminación interior; Iluminación de los pies delanteros; Iluminación del espacio; Espejo interior; Mecanismo de apertura de puertas de garaje; Consola superior. |
| 33 | ECU-B | 7,5 | Sistema de llave inteligente;
Sistema de comunicación multiplex; Iluminación personal; Indicadores y medidores; Sistema de detección de pasajeros (ECU y sensores). |
| 34 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 35 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 36 | EFI NO.2 | 10 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial. |
| 37 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 38 | SPARE | 30 | Fusible de repuesto |
| 39 | SPARE | 10 | Fusible de repuesto |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | EFI MAIN | 20 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 42 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 43 | IG2 | 20 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial; MET; IGN; Sistema de gestión de energía. |

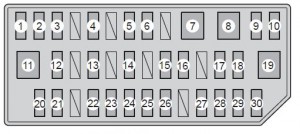

Panel de instrumentos del lado izquierdo
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Sistema inteligente de asistencia al estacionamiento. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno;
Luz de freno de advertencia; Sistema de frenos; Sistema de asistencia al conductor. |
| 15 | P FR DVERE | 25 | Elevalunas eléctricos |
| 16 | D FR DVERE | 25 | Elevalunas eléctricos |
| 17 | DVERA RR | 25 | Elevalunas eléctricos |
| 18 | DVERA RL | 25 | Elevalunas eléctricos |
| 19 | S / STRECHA | 30 | Circuito ausente |
| 20 | ECU-IG Č.1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG Č.2 | 10 | Sistema de asistencia al conductor;
Sistema anticolisión; Espejo interior; Sensor de inclinación y G; Sistema de frenos; Sistema de navegación; Pretensores de cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros. |
| 22 | MERADLO | 10 | Sistema de nivelación de faros;
Intermitentes y medidores. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | OSTREKOVAČ | 15 | Limpiaparabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y lavaparabrisas trasero |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Intermitentes y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible multipuerto secuencial; Sistema de airbags SRS; Sistema de gestión de energía; Sistema inteligente de acceso y arranque; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Sistema de aire acondicionado remoto; Sistema inteligente de estacionamiento; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de sonido; Interruptor de MPH o km/h. |
| 30 | CHVOST | 10 | Sistema de nivelación de faros;
Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
Toyota Prius V (2013-2016) – Diagrama de la caja de fusibles
Año de producción: 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius V (2013-2016) es el fusible 1 en la caja de fusibles (panel lateral del tablero del lado izquierdo).

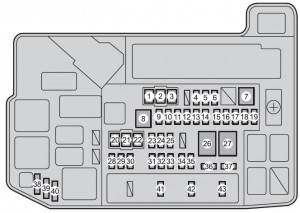

Caja de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Bocina |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de frenos antibloqueo |
| 7 | H-LP CLN | 30 | Limpieza de faros |
| 8 | P-CON MTR | 30 | Control de posición P;
Transmisión. |
| 9 | AMP | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema de llave inteligente |
| 15 | MAYDAY | 10 | Alarma |
| 16 | ECU-B3 | 10 | Sistema de aire acondicionado |
| 17 | TURN & HAZ | 10 | Encienda las luces de señalización |
| 18 | ETCS | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de frenos antibloqueo |
| 20 | P / I 2 | 40 | Bocina, faro derecho (luz de cruce);
Faro izquierdo (luz de cruce); Luz de marcha atrás. |
| 21 | ABS MTR 1 | 30 | Sistema de frenos antibloqueo |
| 22 | ABS MTR 2 | 30 | Sistema de frenos antibloqueo |
| 23 | H-LP HI MAIN | 20 | H-LP HI DERECHO, H-LP HI IZQUIERDO;
Interruptor de faros; Sistema de luces diurnas. |
| 24 | HV BATT | 10 | Circuito ausente |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILADOR DE BATERÍA |
| 27 | EPS | 60 | Asistencia de dirección eléctrica |
| 28 | PCU | 10 | Inversor y convertidor |
| 29 | IGCT NO.2 | 10 | Sistema híbrido;
Control de posición P; Inversor y convertidor. |
| 30 | MIR HTR | 10 | Desempañadores de espejos exteriores |
| 31 | RAD NO.1 | 15 | Sistema de audio;
Sistema de navegación. |
| 32 | DOME | 10 | Iluminación adicional de puertas;
Iluminación personal; Iluminación interior; Iluminación de los pies delanteros; Iluminación del espacio; Espejo interior; Mecanismo de apertura de puertas de garaje; Consola superior. |
| 33 | ECU-B | 7,5 | Sistema de llave inteligente;
Sistema de comunicación multiplex; Iluminación personal; Indicadores y medidores; Sistema de detección de pasajeros (ECU y sensores). |
| 34 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 35 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 36 | EFI NO.2 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 37 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 38 | SPARE | 30 | Fusible de repuesto |
| 39 | SPARE | 10 | Fusible de repuesto |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | EFI MAIN | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 42 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 43 | IG2 | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; MET; IGN; Gestión de energía. |

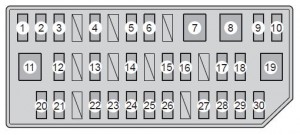

Panel de instrumentos del lado izquierdo
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Sistema inteligente de asistencia al estacionamiento. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema de seguridad anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno;
Luz de freno alta; Sistema de frenos; Sistema de asistencia al conductor. |
| 15 | P FR DVERI | 25 | Elevalunas eléctricos |
| 16 | D FR DVERI | 25 | Elevalunas eléctricos |
| 17 | DVERI RR | 25 | Elevalunas eléctricos |
| 18 | DVERI RL | 25 | Elevalunas eléctricos |
| 19 | S/ROOF | 30 | Circuito ausente |
| 20 | ECU-IG Č.1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG Č.2 | 10 | Sistema de asistencia al conductor;
Sistema de seguridad anticolisión; Espejo retrovisor interior; Sensor de inclinación y G; Sistema de frenos; Sistema de navegación; Pretensores de cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros. |
| 22 | GAUGE | 10 | Sistema de nivelación de faros;
Indicadores y medidores. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Limpiaparabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y lavaparabrisas trasero |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Tacómetro y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de airbags SRS; Gestión de potencia; Sistema inteligente de arranque y encendido; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Sistema de aire acondicionado remoto; Sistema inteligente de estacionamiento; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de sonido; Interruptor de MPH o km/h. |
| 30 | TAIL | 10 | Sistema de nivelación de faros;
Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
Acerca del Toyota Prius V (2012-2016)
El Toyota Prius V, fabricado entre 2012 y 2016, es un vehículo híbrido que combina eficiencia y amplitud. Este modelo es conocido por su economía de combustible y su enfoque ecológico, ofreciendo suficiente espacio para las familias y sus necesidades. El Prius V está equipado con un sistema de propulsión híbrido que combina un motor de gasolina con un motor eléctrico, logrando un bajo consumo de combustible y bajas emisiones. Gracias a sus dimensiones prácticas y su interior versátil, es ideal tanto para la ciudad como para viajes largos. Este modelo también ofrece tecnologías modernas y características de seguridad que aumentan la comodidad y la seguridad de la conducción.
Diagrama de la caja de fusibles del Toyota Prius V
Esta página muestra el diagrama de la caja de fusibles del Toyota Prius V, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del tablero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo.
