Toyota Prius Híbrido Enchufable (2010-2015) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Prius Plug-in Hybrid (2010–2015), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Prius Plug-in Hybrid (2010) – diagrama de la caja de fusibles
Año de fabricación: 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius Plug-in Hybrid (2010) es el fusible 1 en la caja de fusibles (panel de control del lado izquierdo).
Compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | DC / DC | 120 | Convertidor DC / DC |
| 2 | HTR | 50 | Sistema de aire acondicionado |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | RDI | 40 | Ventiladores de refrigeración eléctricos |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | PTC1 | 50 | Sistema de aire acondicionado |
| 8 | PTC2 | 50 | Sistema de aire acondicionado |
| 9 | PTC3 | 50 | Sistema de aire acondicionado |
| 10 | FUEL OPN | 7,5 | Apertura de la tapa del depósito de combustible |
| 11 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 12 | DC / DC-S | 5 | Inversor y convertidor |
| 13 | P CON MAIN | 7,5 | Sistema de control de estacionamiento, transmisión |
| 14 | AM2 | 7,5 | Sistema de gestión de energía |
| 15 | ECU-B2 | 7,5 | Sistema de llave inteligente |
| 16 | ECU-B4 | 7,5 | Batería híbrida (batería de tracción) |
| 17 | ECU-B3 | 10 | Sistema de aire acondicionado |
| 18 | TURN & HAZ | 10 | Activación de las luces de señalización |
| 19 | ETCS | 10 | Inyección de combustible múltiple;
Sistema de inyección de combustible secuencial. |
| 20 | ABS MAIN NO.1 | 25 | Sistema de prevención de bloqueo de ruedas |
| 21 | P / I 2 | 40 | Sistema de control de estacionamiento;
Bocina; Faro derecho (luz de cruce); Faro izquierdo (luz de cruce); Luces de posición. |
| 22 | ABS MTR 1 | 30 | Sistema de prevención de bloqueo de ruedas |
| 23 | ABS MTR 2 | 30 | Sistema de prevención de bloqueo de ruedas |
| 24 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI IZQ;
Interruptor de faros; Sistema de luces diurnas. |
| 25 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 26 | EPS | 60 | Dirección asistida eléctrica |
| 27 | PCU | 10 | Inversor y convertidor |
| 28 | IGCT NO.2 | 10 | Sistema híbrido;
Sistema de control de estacionamiento; Sistema de gestión de energía; Inversor y convertidor. |
| 29 | MIR HTR | 10 | Desempañadores de los espejos retrovisores |
| 30 | RAD NO.1 | 15 | Sistema de audio;
Sistema de navegación. |
| 31 | DOME | 10 | Iluminación adicional de las puertas;
Iluminación personal; Iluminación interior; Iluminación del espejo de cortesía; Dirección asistida eléctrica. |
| 32 | ECU-B | 7,5 | Sistema de llave inteligente;
Sistema de comunicación multiplex; Luces personales; Indicadores y medidores. |
| 33 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 34 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 35 | EFI NO.2 | 10 | Inyección de combustible múltiple;
Sistema de inyección de combustible secuencial. |
| 36 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 37 | SPARE | 30 | Fusibles de repuesto |
| 38 | SPARE | 10 | Fusibles de repuesto |
| 39 | SPARE | 7,5 | Fusibles de repuesto |
| 40 | EFI MAIN | 20 | Inyección de combustible múltiple;
Sistema de inyección de combustible secuencial; EFI n.º 2. |
| 41 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 42 | IG2 | 20 | Inyección de combustible múltiple;
Sistema de inyección de combustible secuencial; MET-IGN; IGN; Sistema de gestión de potencia. |
Panel lateral de instrumentos
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos retrovisores exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Circuito ausente |
| 8 | PWR SEAT FR | 30 | Circuito ausente |
| 9 | DBL LOCK | 25 | Circuito ausente |
| 10 | FR FOG | 15 | Faros antiniebla |
| 11 | PWR SEAT FL | 30 | Circuito ausente |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Circuito ausente |
| 14 | STOP | 10 | Luces de freno;
Luz de freno alta; Sistema de frenos; Sistema de asistencia al conductor. |
| 15 | P FR PUERTA | 25 | Elevalunas eléctricos |
| 16 | D FR PUERTA | 25 | Elevalunas eléctricos |
| 17 | PUERTA TRASERA | 25 | Elevalunas eléctricos |
| 18 | PUERTA IZQ. TRASERA | 25 | Elevalunas eléctricos |
| 19 | S/TECHO | 30 | Circuito ausente |
| 20 | ECU-IG N.º 1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG N.º 2 | 10 | Sistema de asistencia al conductor;
Indicador de dirección y sensor G; Sistema de frenos; Dirección asistida eléctrica; Sistema de navegación; Sistema de advertencia de presión de neumáticos; Pretensores de los cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas. |
| 22 | GAUGE | 10 | Luz indicadora;
Indicadores y medidores que recuerdan abrocharse el cinturón de seguridad del pasajero delantero. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Lavaparabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y lavaparabrisas trasero |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Indicadores y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Inyección de combustible múltiple; Sistema de inyección de combustible secuencial; Sistema de airbag SRS; Sensor de detección de ocupantes; Sistema de gestión de potencia; Sistema de llave inteligente. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Luces de advertencia; Calefacción de asientos; Transmisión; Interruptor de posición «P»; Sistema de navegación; Aire acondicionado remoto; Luz de advertencia del cinturón de seguridad del pasajero delantero; Iluminación de la guantera; Reloj; Sistema de audio. |
| 30 | TAIL | 10 | Luces de estacionamiento, traseras;
Iluminación de la matrícula; Faros antiniebla; Luces de posición laterales. |
Toyota Prius Plug-in Hybrid (2013) – diagrama de la caja de fusibles (versión europea)
Año de fabricación: 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius Plug-in Hybrid (2013) es el fusible 1 en la caja de fusibles del salpicadero.
Caja de fusibles en el compartimento trasero
| N.º | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | S-HORN |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | H-LP CLN | 30 | Limpiador de faros |
| 8 | P-CON MTR | 30 | Control de posición P;
Transmisión. |
| 9 | AMP NO.1 | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU;
IGCT n.º 2; IGCT n.º 3. |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema inteligente de entrada y arranque;
Sistema híbrido |
| 15 | MAYDAY / DCM | 10 | Circuito ausente |
| 16 | PIMR | 10 | Sistema de carga |
| 17 | TURN & HAZ | 10 | Encender las luces de señalización |
| 18 | ETCS | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de prevención de bloqueo de ruedas |
| 20 | H-LP LH LO | 15 | Faro izquierdo (luz de posición) |
| 21 | P / I 2 | 40 | Control de posición P;
Bocina; Luces de posición; Luces de marcha atrás. |
| 22 | ABS MTR 1 | 30 | Sistema de prevención de bloqueo de ruedas |
| 23 | ABS MTR 2 | 30 | Sistema de prevención de bloqueo de ruedas |
| 24 | H-LP HI MAIN | 20 | Luces de carretera |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | AMP NO.2 | 30 | Sistema de audio, sistema de navegación |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Dirección asistida eléctrica |
| 29 | H-LP RH LO | 15 | Faro derecho (luz de posición) |
| 30 | PCU | 10 | Inversor y convertidor |
| 31 | IGCT No.2 | 10 | Sistema híbrido;
Control de posición P; Gestión de potencia; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 32 | MIR HTR | 10 | Calefactores de los espejos exteriores |
| 33 | RAD NO.1 | 15 | Sistema de audio;
Sistema de navegación. |
| 34 | DOME | 10 | Iluminación adicional de las puertas;
Iluminación del maletero; Iluminación personal; Iluminación interior; Iluminación de los pies; Iluminación del espejo; Espejo interior. |
| 35 | ECU-B | 7,5 | Sistema inteligente de entrada y arranque;
Luces personales; Indicadores y medidores; Luces de advertencia. |
| 36 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 37 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 38 | EFI NO.2 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 39 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 40 | SPARE | 30 | Fusible de repuesto |
| 41 | SPARE | 10 | Fusible de repuesto |
| 42 | SPARE | 7,5 | Fusible de repuesto |
| 43 | EFI MAIN | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 44 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 45 | IG2 | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; MET; IGN; Gestión de potencia. |

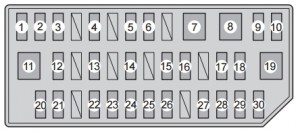

Caja de fusibles debajo del salpicadero (lado izquierdo)
| N.º | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos retrovisores interiores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Sistema inteligente de asistencia al estacionamiento. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema de seguridad anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno, luz de freno alta;
Sistema de frenos; Sistema de asistencia al conductor. |
| 15 | P FR PUERTA | 25 | Elevalunas eléctricos |
| 16 | P FR PUERTA | 25 | Elevalunas eléctricos |
| 17 | PUERTA TRASERA | 25 | Elevalunas eléctricos |
| 18 | PUERTA IZQ. TRASERA | 25 | Elevalunas eléctricos |
| 19 | S / TECHO | 30 | Circuito ausente |
| 20 | ECU-IG N.º 1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG N.º 2 | 10 | Sistema de asistencia al conductor;
Sistema de seguridad anticolisión; Espejo interior; Sensor de inclinación y G; Sistema de frenos; Sistema de navegación; Pretensores de los cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros. |
| 22 | MEDIDOR | 10 | Sistema de nivelación de faros;
Indicadores y medidores, |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | LAVADOR | 15 | Lavaparabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y lavaparabrisas trasero |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Tacómetro y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de airbag SRS; Gestión de potencia; Sistema inteligente de entrada y arranque; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Sistema de aire acondicionado remoto; Sistema inteligente de estacionamiento; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de sonido; Interruptor MPH o km/h. |
| 30 | COLA | 10 | Sistema de nivelación de faros;
Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
Toyota Prius Plug-in Hybrid (2011-2015) – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Prius Plug-in Hybrid (2011-2015) es el fusible 1 en la caja de fusibles (panel lateral de instrumentos del lado izquierdo).

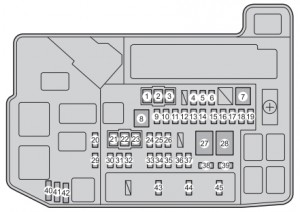

Caja de fusibles en el compartimento del motor
| Fusible | Amp [A] | Descripción | |
| 1 | HTR | 50 | Sistema de aire acondicionado |
| 2 | RDI | 30 | Ventiladores de refrigeración eléctricos |
| 3 | CDS | 30 | Ventiladores de refrigeración eléctricos |
| 4 | S-HORN | 10 | Bocina |
| 5 | ENG W / P | 30 | Sistema de refrigeración |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 7 | H-LP CLN | 30 | Limpiador de faros |
| 8 | P-CON MTR | 30 | Sistema de control de posición P;
Transmisión. |
| 9 | AMP NO.1 | 30 | Sistema de audio |
| 10 | IGCT | 30 | PCU, IGCT n.º 2, IGCT n.º 3 |
| 11 | DC / DC-S | 5 | Inversor y convertidor |
| 12 | P CON MAIN | 7,5 | Sistema de control de posición P;
Interruptor de posición P. |
| 13 | AM2 | 7,5 | Sistema de gestión de energía |
| 14 | ECU-B2 | 7,5 | Sistema inteligente de acceso y arranque;
Sistema híbrido. |
| 15 | MAYDAY / DCM | 10 | Circuito ausente |
| 16 | PIMR | 10 | Sistema de carga |
| 17 | TURN & HAZ | 10 | Activa las luces de señalización |
| 18 | ETCS | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de prevención de bloqueo de ruedas |
| 20 | H-LP LH LO | 15 | Faro izquierdo (luz de cruce) |
| 21 | P / I 2 | 40 | Sistema de control de posición P;
Bocina; Luces de cruce; Luces de marcha atrás. |
| 22 | ABS MTR 1 | 30 | Sistema de prevención de bloqueo de ruedas |
| 23 | ABS MTR 2 | 30 | Sistema de prevención de bloqueo de ruedas |
| 24 | H-LP HI MAIN | 20 | Luces de carretera |
| 25 | DRL | 7,5 | Luces diurnas |
| 26 | AMP NO.2 | 30 | Sistema de audio, sistema de navegación |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Dirección asistida eléctrica |
| 29 | H-LP RH LO | 15 | Faro derecho (luz de cruce) |
| 30 | PCU | 10 | Inversor y convertidor |
| 31 | IGCT NO.2 | 10 | Sistema híbrido;
Sistema de control de posición P; Sistema de gestión de potencia; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 32 | MIR HTR | 10 | Desempañadores del espejo exterior |
| 33 | RAD NO.1 | 15 | Sistema de audio, sistema de navegación |
| 34 | DOME | 10 | Iluminación adicional de las puertas;
Iluminación del maletero; Iluminación personal; Iluminación interior; Iluminación de los pies; Iluminación del espejo de cortesía; Espejo interior. |
| 35 | ECU-B | 7,5 | Sistema inteligente de acceso y arranque;
Luces personales; Indicadores y medidores; Luces de advertencia. |
| 36 | H-LP LH HI | 10 | Faro izquierdo (luz de carretera) |
| 37 | H-LP RH HI | 10 | Faro derecho (luz de carretera) |
| 38 | EFI NO.2 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 39 | IGCT NO.3 | 10 | Sistema de refrigeración |
| 40 | SPARE | 30 | Fusible de repuesto |
| 41 | SPARE | 10 | Fusible de repuesto |
| 42 | SPARE | 7,5 | Fusible de repuesto |
| 43 | EFI MAIN | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de refrigeración; EFI n.º 2. |
| 44 | BATT FAN | 20 | Ventilador de refrigeración de la batería |
| 45 | IG2 | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; MET; IGN; Sistema de gestión de potencia. |

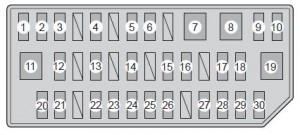

Panel de instrumentos del lado izquierdo
| Fusible | Amp [A] | Descripción | |
| 1 | CIG | 15 | Toma de corriente;
Encendedor de cigarrillos |
| 2 | ECU-ACC | 10 | Sistema de comunicación multiplex;
Espejos exteriores; Sistema de asistencia al conductor; Sistema de audio; Sistema de navegación; Sistema inteligente de asistencia al estacionamiento. |
| 3 | PWR OUTLET | 15 | Toma de corriente |
| 4 | SEAT HTR FR | 10 | Calefacción del asiento |
| 5 | SEAT HTR FL | 10 | Calefacción del asiento |
| 6 | DOOR NO.1 | 25 | Sistema de cierre eléctrico |
| 7 | PSB | 30 | Sistema anticolisión |
| 8 | PWR SEAT FR | 30 | Soporte lumbar del asiento delantero |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faros antiniebla delanteros |
| 11 | PWR SEAT FL | 30 | Soporte lumbar del asiento delantero |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Faro antiniebla trasero |
| 14 | STOP | 10 | Luces de freno;
Luz de freno alta; Sistema de frenado; Sistema de asistencia al conductor. |
| 15 | P FR PUERTAS | 25 | Elevalunas eléctricos |
| 16 | D FR PUERTAS | 25 | Elevalunas eléctricos |
| 17 | PUERTA TRASERA DERECHA | 25 | Elevalunas eléctricos |
| 18 | PUERTA TRASERA IZQUIERDA | 25 | Elevalunas eléctricos |
| 19 | S/TECHO | 30 | Circuito ausente |
| 20 | ECU-IG N.º 1 | 10 | Ventiladores de refrigeración eléctricos;
Sistema de comunicación multiplex. |
| 21 | ECU-IG N.º 2 | 10 | Sistema de asistencia al conductor;
Sistema anticolisión; Espejo interior; Sensor de inclinación y G; Sistema de frenos; Sistema de navegación; Pretensores de los cinturones de seguridad; Sistema de audio; Luces de advertencia; Intermitentes; Limpiaparabrisas; Limpieza de faros. |
| 22 | GAUGE | 10 | Sistema de nivelación de faros;
Indicadores y medidores. |
| 23 | A / C | 10 | Sistema de aire acondicionado;
Sistema de aire acondicionado remoto. |
| 24 | WASHER | 15 | Boquilla de pulverización del parabrisas |
| 25 | RR WIP | 20 | Limpiaparabrisas y boquilla de pulverización de la ventana trasera |
| 26 | WIP | 30 | Limpiaparabrisas |
| 27 | MET | 7,5 | Contador y medidores |
| 28 | IGN | 10 | Sistema de frenos;
Sistema de asistencia al conductor; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de airbag SRS; Sistema de gestión de potencia; Sistema inteligente de acceso y arranque; Luz de advertencia del cinturón de seguridad del pasajero delantero. |
| 29 | PANEL | 10 | Sistema de aire acondicionado;
Iluminación personal; Calefacción de asientos; Transmisión; Interruptor de posición P; Sistema de navegación; Aire acondicionado remoto; Sistema inteligente de estacionamiento; Limpieza de faros; Luz de advertencia del cinturón de seguridad del pasajero delantero; Sistema de nivelación de faros; Iluminación de la guantera; Reloj; Sistema de sonido; Interruptor MPH o km/h. |
| 30 | TAIL | 10 | Sistema de nivelación de faros;
Luces de posición delanteras; Luces traseras; Iluminación de la matrícula; Faros antiniebla delanteros; Faro antiniebla trasero. |
Acerca del Toyota Prius Plug-in Hybrid (2010-2015)
El Toyota Prius Plug-in Hybrid, fabricado entre 2010 y 2015, es un pionero en el campo de los vehículos híbridos con capacidad de recarga externa. Este modelo combina la eficiencia de un sistema híbrido tradicional con las ventajas de la propulsión eléctrica, lo que permite a los conductores recorrer distancias cortas únicamente con electricidad. El Prius Plug-in Hybrid está equipado con un motor de gasolina de 1.8 litros combinado con un motor eléctrico, lo que proporciona suficiente potencia y, al mismo tiempo, un bajo consumo de combustible. El vehículo es conocido por su fiabilidad, bajas emisiones y funciones tecnológicas avanzadas que aumentan la comodidad y la seguridad de la conducción.
Diagrama de la caja de fusibles del Toyota Prius Plug-in Hybrid
Esta página muestra el diagrama de la caja de fusibles del Toyota Prius Plug-in Hybrid, que es clave para la identificación y el mantenimiento de los componentes eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es esencial para el correcto funcionamiento de los dispositivos eléctricos y su mantenimiento adecuado garantiza una larga vida útil del vehículo.
