Toyota Yaris I (1999-2005) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Yaris I (1999–2005), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).
Toyota Yaris (1999-2005) – diagrama de la caja de fusibles
Año de producción: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Toyota Yaris son el fusible n.º 9 (encendedor de cigarrillos) en la caja de fusibles del salpicadero y el fusible n.º 9 (toma de corriente).
Compartimento del motor
Ubicación
Esquema general de las cajas bajo el capó
Descripción
- Caja de fusibles de alimentación
- Caja de fusibles adicional
- Caja de fusibles y relés
- Unidad de control ABS

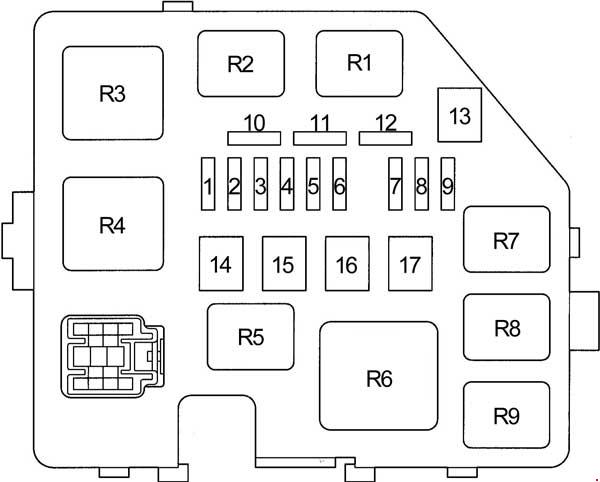

Diagrama de fusibles Toyota Yaris 1
Se encuentra en el lado izquierdo del compartimento del motor, junto a la batería.
Fusibles Toyota Yaris – descripción
| 1 | 15A – Reloj;
Panel de instrumentos; Cierre centralizado; Faros; Iluminación interior; Zumbador de advertencia; Pantalla multifunción; Sistema de audio; Unidad de control de la cerradura de la puerta. |
| 2 | 15A – Unidad de control del motor;
Inmovilizador; Unidad de control de la transmisión. |
| 3 | 15A – Bocina |
| 4 | 15A – Sistema de carga;
Panel de instrumentos; Unidad de control del motor; Inmovilizador; Unidad de control de la transmisión; Pantalla multifunción; Sistema de airbag SRS; Sistema de encendido. |
| 5 | 30A – Sistema de arranque |
| 6 | – |
| 7 | 10A – Faro izquierdo, ajuste de iluminación de los faros |
| 8 | 10A – Faro izquierdo, ajuste de iluminación de los faros |
| 9 | 15A – Conector de alimentación;
Encendedor de cigarrillos. |
| 10 | Fusible de repuesto |
| 11 | Fusible de repuesto |
| 12 | Fusible de repuesto |
| 13 | – |
| 14 | – |
| 15 | 30A – Ventilador de refrigeración |
| 16 | 50A – Calefacción auxiliar (PTC) |
| 17 | – |
| Relés | |
| R1 | Ventilador de refrigeración |
| R2 | Ventilador de refrigeración |
| R3 | Motor de arranque |
| R4 | – |
| R5 | Toma de corriente |
| R6 | Calefacción auxiliar (PTC) |
| R7 | EFI |
| R8 | Embrague del compresor del aire acondicionado |
| R9 | Bocina |
Caja de fusibles
Componentes protegidos
| 1 | 10A – Faro (luces diurnas) |
| 2 | 10A – Panel de instrumentos;
Faro (luces diurnas). |
| Relés | |
| R1 | Faro |
| R2 | Regulador (DIM) |
| R3 | – |
Caja de fusibles ABS
Diagrama
Descripción
- 1 – fusible ABS n.º 3 (modelos sin VSC); no (modelos con VSC)
- A – no (modelos sin VSC); Relé ABS MTR (modelos con VSC)
- B – relé ABS MTR (modelos sin VSC); Relé ABS CUT (modelos con VSC)
- C – relé ABS SOL (modelos sin VSC); no (modelos con VSC).
Caja de fusibles de alimentación
En el terminal positivo de la batería.
Descripción
- 60A MAIN – Fusibles: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”, „ H − LP LH (LO) ”, „ H − LP RH (LO) ”
- 80A – sistema “START/STOP”
- ALT 100/120A – Fusibles: “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,„ STOP ”,„ DEF ”, sistema de carga
- 60A ABS – ABS
Compartimento de pasajeros
Ubicación
Descripción
- Relé de los faros antiniebla delanteros
- Relé de la luneta trasera térmica
- Relé de la luz de posición
- Caja de fusibles
- Receptor de la cerradura de la puerta
- Relé de luz activa
- Relé de luces diurnas
- Relé de la cerradura de la puerta
- Amplificador del aire acondicionado
- Amplificador del calentador auxiliar PTC
- Unidad de control del motor y la transmisión (A/T), unidad de control del motor (M/T)
- Airbag central
- Amplificador del transpondedor de la llave
Caja de fusibles y relés
Se encuentra debajo del panel, detrás de la cubierta.
Componentes protegidos
| 1 | 10A – Instrumentos,
ABS; Aire acondicionado; Luces de marcha atrás; Sistema de carga; Panel de instrumentos; Cierre centralizado; Unidad de control de la cerradura de la puerta; Unidad de control del motor; Unidad de control de la transmisión; Luces diurnas; Zumbador de advertencia; Techo solar; Elevalunas eléctricos; Bloqueo de la palanca de cambios; Intermitentes; Alarma; Calefactor. |
| 2 | 10A – Luneta trasera térmica, espejos térmicos |
| 20A – Luneta trasera térmica, espejos térmicos | |
| 3 | 25A – Cierre centralizado, unidad de control de la cerradura de la puerta |
| 4 | 7,5A – Faros antiniebla delanteros;
Faros; Ajuste de iluminación de los faros; Zumbador de advertencia; Luz antiniebla trasera; Luz de posición. |
| 5 | – |
| 6 | 20A – Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero; Cerradura de la puerta. |
| 7 | 7,5A – Faros, luz antiniebla trasera |
| 8 | 15A – Faro antiniebla delantero |
| 9 | 15A – Encendedor de cigarrillos;
Reloj; Panel de instrumentos; Zumbador de advertencia; Pantalla multifunción; Toma de corriente; Sistema de audio; Espejos eléctricos. |
| 10 | 7,5A – ABS;
Iluminación interior; Pantalla multifunción; Calentador auxiliar (PTC); Ventilador de refrigeración; Sistema de airbag SRS; Calefactor. |
| 11 | 7,5A – Conector de diagnóstico |
| 12 | 10A – Intermitentes;
Alarma. |
| 13 | 7,5A – Aire acondicionado;
Calentador de riesgo. |
| 14 | 10A – Asientos calefactables |
| 15 | – |
| 16 | 10A – Unidad de control del motor, con
Unidad de control de la transmisión, b Bloqueo de la palanca de cambios, ś Luz de freno |
| 17 | 50A – Fusibles: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG” |
| 18 | 30A – Ventanas;
Techo solar. |
| 19 | 40A – Aire acondicionado;
Calentador de riesgo. |
| 20 | 30A – Luneta trasera térmica;
Espejos térmicos. |
| Relés | |
| R1 | Calentador de riesgo |
| R2 | Luces de emergencia (intermitentes) |
| R3 | Relé de potencia (ventanas, techo solar) |
| R4 | Bomba de combustible (apertura de circuito (C/OPN)) |
Acerca del Toyota Yaris I (1999-2005)
El Toyota Yaris de primera generación, fabricado entre 1999 y 2005, es un automóvil compacto que ganó popularidad gracias a su fiabilidad y eficiencia. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback de tres y cinco puertas. El Yaris I ofrecía varias opciones de motorización, incluyendo motores de gasolina y diésel con cilindradas de 1.0 a 1.5 litros. Gracias a su compacidad y eficiente aprovechamiento del espacio, el Yaris se convirtió en un vehículo urbano popular, que ofrecía una conducción cómoda y un fácil estacionamiento.
Diagrama de la caja de fusibles del Toyota Yaris I
Esta página muestra el diagrama de la caja de fusibles del Toyota Yaris I, que es esencial para identificar y reemplazar los fusibles. Típicamente, la caja de fusibles se encuentra en el interior del vehículo, generalmente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración.
