Toyota Yaris Verso (1999-2005) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota Yaris Verso (1999–2005), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).

Toyota Yaris Verso (1999-2005) – diagrama de la caja de fusibles

Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Yaris Verso (1999-2005) es el fusible 9 en la caja de fusibles del habitáculo.

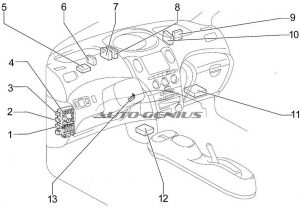

Habitáculo

1. Relé de los faros antiniebla delanteros
2. Relé del deshumidificador
3. Relé de la luz trasera
4. Caja de fusibles
5. Receptor inalámbrico para el control del cierre de puertas
6. Relé de luz activa
7. Relé de luces diurnas
8. Relé de control del cierre de puertas
9. Amplificador del aire acondicionado
10. Amplificador PTC
11. Motor y ECU ECT (A/T) o ECU del motor (M/T)
12. Grupo de sensores del airbag central
13. Amplificador de la llave transpondedora

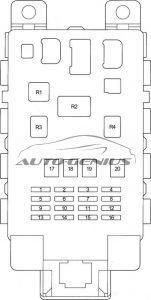

Caja de fusibles del habitáculo

Nº	Fusible	Amp [A]	Descripción
1	GAUGE	10	ABS; Aire acondicionado; Luz de marcha atrás; Carga; Medidor combinado; Control de cierre de puertas; Doble cierre; ECT; Control del motor; Faro (con luces diurnas); Señal de voz de luz; Techo solar; Elevalunas eléctrico; Bloqueo de la transmisión; Lámpara de señalización y advertencia; Calentador bidireccional; Control inalámbrico del cierre de puertas.
2	DEF RLY	10	Deshumidificador de la ventana trasera y calentador del espejo
	DEF	20	Deshumidificador de la ventana trasera y calentador del espejo
3	D / L	25	Doble cierre; Control inalámbrico del cierre de puertas.
4	TAIL	7,5	Faro delantero con luces antiniebla; Faro; Ajuste del nivel del haz de luz; Señal de voz de luz; Faro trasero con luces antiniebla; Luz trasera e iluminación.
5	–	–	–
6	WIPER	20	Limpiaparabrisas y lavaparabrisas delanteros; Limpiaparabrisas y lavaparabrisas traseros; Control de cierre de puertas.
7	ECU-B	7,5	Faro; Faro trasero con luces antiniebla.
8	FOG	15	Faro delantero con luces antiniebla
9	ACC	15	Encendedor de cigarrillos; Reloj; Medidor combinado; Señal de voz de iluminación; Pantalla multifunción; Toma de corriente; Radio y reproductor; Control remoto del espejo.
10	ECU-IG	7,5	ABS, o Iluminación interior; Pantalla multifunción; Calentador PTC; Ventilador del radiador y ventilador del condensador; SRS; Calentador bidireccional.
11	OBD	7,5	Sistema de diagnóstico a bordo

12	HAZ	10	Intermitentes y luz de advertencia
13	AC	7,5	Aire acondicionado; Calentador bidireccional.
14	S-HTR	10	Calentador de asiento
15	–	–	–
16	STOP	10	ECT; Control del motor; Bloqueo de la transmisión; Luz de freno.
17	AM1	50	Fusibles “ACC”, “GAUGE”, “DEF” (“DEF RLY”), “S-HTR”, “WIPER” y “ECU-IG”.
18	POWER	30	Techo solar; Elevalunas eléctrico
19	HTR	40	Aire acondicionado; Calentador bidireccional.
20	DEF	30	Deshumidificador de la ventana trasera y calentador del espejo
Relés
R1	Calentador
R2	Intermitentes
R3	Alimentación
R4	Relé de apertura de circuito (C / OPN)

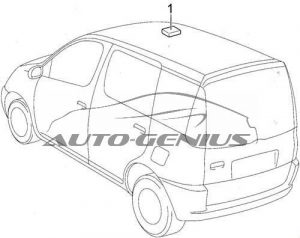

1. Relé y fusible del techo solar.

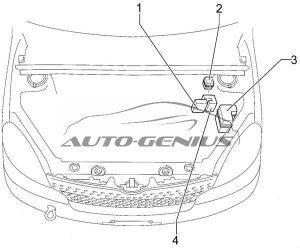

Compartimento del motor

1. Bloques de fusibles
2. Caja de fusibles adicional
3. Caja de fusibles
4. Activador ABS con ECU

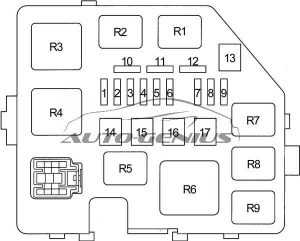

Caja de fusibles del compartimento del motor

Nº	Fusible	Amp [A]	Descripción
1	DOME	15	Reloj; Contador combinado; Doble bloqueo; Faro; Iluminación interior; Señal acústica de luz; Pantalla multifunción; Radio y reproductor; Control inalámbrico del cierre de puertas.
2	EFI	15	ECT; Control del motor; Sistema de inmovilización del motor.
3	HORN	15	Bocina
4	AM2	15	Carga; Contador combinado; ECT; Control del motor; Pantalla multifunción; SRS; Arranque y encendido.
5	ST	30	Arranque y encendido
6	–	–	–
7	H-LP LH	10	Faro izquierdo; Ajuste del nivel de los faros delanteros (con luz diurna).
	H-LP LO LH	10	Faro izquierdo; Ajuste del nivel de los faros delanteros (con luz diurna).
8	H-LP RH	10	Faro derecho; Ajuste del nivel de los faros delanteros (con luz diurna).
	H-LP LO RH	10	Faro derecho; Ajuste del nivel de los faros delanteros (con luz diurna).
9	P / POINT	15	Toma de corriente
10	–	–	Reserva
11	–	–	Reserva
12	–	–	Reserva

13	–	–	–
14	–	–	–
15	RDI	30	Ventilador del radiador y ventilador del condensador
16	HTR SUB1	50	Calentador PTC
17	–	–	–
Relés
R1	Ventilador de refrigeración eléctrico
R2	Ventilador de refrigeración eléctrico
R3	Motor de arranque
R4	–
R5	Toma de corriente
R6	Calentador PTC
R7	EFI
R8	Embrague magnético (A / C)
R9	Bocina

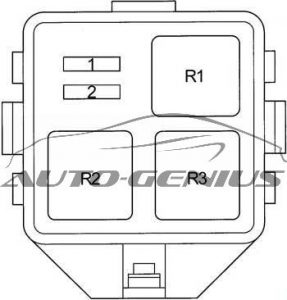

Caja de fusibles adicional

Nº	Fusible	Amp [A]	Descripción
1	H-LP HI RH	10	Faro (con luces diurnas)
2	H-LP HI LH	10	Instrumento de medición combinado; Faro (con luces diurnas).
Relés
R1	Faro
R2	Regulador de intensidad (DIM)
R3	–

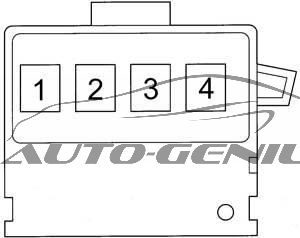

Bloques de fusibles

Nº	Fusible	Amp [A]	Descripción
1	PRINCIPAL	60	“EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H-LP LH”, “H-LP RH”, “H-LP LH (HI)”, “H-LP RH (HI)”, “ H-LP LH (LO)” y “H-LP RH (LO)”.
2	–	–	–
3	ALT	120	“ECU-B”, “TAIL”, “D / L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”.
4	ABS	60	Sistema de prevención de bloqueo de ruedas

Acerca del Toyota Yaris Verso (1999-2005)

El Toyota Yaris Verso, fabricado entre 1999 y 2005, es un vehículo compacto multiusos que se caracteriza por su interior espacioso y su practicidad. Este modelo es popular por su fiabilidad y su funcionamiento económico. El Yaris Verso ofrece varias opciones de motorización, incluyendo motores de gasolina de 1.3 y 1.5 litros, que proporcionan suficiente potencia tanto para la conducción urbana como para la autopista. Gracias a su flexibilidad y dimensiones compactas, es ideal para familias e individuos que buscan un vehículo con amplio espacio de almacenamiento y asientos cómodos.

Diagrama de la caja de fusibles del Toyota Yaris Verso

Esta página muestra el diagrama de la caja de fusibles del Toyota Yaris Verso, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En un modelo Yaris Verso típico, la caja de fusibles se encuentra en el compartimento del motor y dentro del habitáculo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, como las luces, el aire acondicionado y otros sistemas eléctricos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
