Toyota Celica (1993-2005) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Celica (1993–2005), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota Celica (1993-1999) – diagrama de la caja de fusibles
Año de fabricación: 1993, 1994, 1995, 1996, 1997, 1998, 1999.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Celica (1993-1999) es el fusible 1 y 25 en la caja de fusibles.
Compartimento del motor (izquierda) -USA
Compartimento del motor (delantero)
Panel de instrumentos
Panel lateral de protección del pasajero
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | AM2 | 30 | Sistema de arranque |
| 2 | HAZARD | 10 | Luces antiniebla |
| 3 | HORN | 7,5 | Bocina |
| 4 | Radio NO.1 | 20 | Sistema de audio del coche |
| 5 | ECU-B | 15 | Sistema antibloqueo;
Control de crucero. |
| 6 | DOME | 10 | Iluminación interior;
Iluminación de espacios personales; Iluminación del maletero; Iluminación adicional de puertas; Reloj. |
| 7 | HEAD (LH) | 15 | Faro izquierdo |
| 8 | HEAD (RH) | 15 | Faro derecho |
| 9 | SPARE | – | Fusible de repuesto |
| 10 | SPARE | – | Fusible de repuesto |
| 11 | SPARE | – | Fusible de repuesto |
| 12 | ALT-S | 7,5 | Sistema de carga |
| 13 | SRS WRN | 7,5 | Luz de advertencia del airbag SRS |
| 14 | EFI | 15 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 15 | HEAD (LH) LO | 15 | Faro izquierdo (luz de cruce) |
| 16 | HEAD (RH) LO | 15 | Faro derecho (luz de cruce) |
| 17 | HEAD-HI (RH) | 15 | Faro derecho (luz de carretera) |
| 18 | HEAD-HI (LH) | 15 | Faro izquierdo (luz de carretera) |
| 19 | DRL | 7,5 | Sistema de luces diurnas |
| 20 | ECU-IG | 15 | Transmisión automática controlada electrónicamente;
Sistema antibloqueo. |
| 21 | SEAT-HTR | 20 | Circuito ausente |
| 22 | PANEL | 7,5 | Iluminación del panel de instrumentos |
| 23 | STOP | 15 | Luces de freno;
Luz de freno alta; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Interruptor de control de crucero; Sistema de transmisión automática controlada; Sistema antibloqueo. |
| 24 | FOG | 20 | Luces antiniebla delanteras |
| 25 | CIG & RAD | 15 | Encendedor de cigarrillos;
Pantalla digital del reloj; Sistema de audio del coche. |
| 26 | IGN | 7,5 | Sistema de carga;
Luz de advertencia de descarga; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de airbag SRS. |
| 27 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 28 | MIR-HTR | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 29 | TURN | 10 | Intermitentes;
Luces de emergencia. |
| 30 | TAIL | 15 | Luces traseras;
Luces de estacionamiento; Luces de posición delanteras; Luces de posición traseras; Certificado de registro. |
| 31 | HTR | 10 | Aire acondicionado;
Desempañador de la luneta trasera. |
| 32 | GAUGE | 10 | Tacómetro e indicadores;
Sistema de cierre eléctrico. |
| 33 | ST | 7,5 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 34 | A / C | 10 | Sistema de aire acondicionado |
| 35 | OBD II | 7,5 | Sistema de diagnóstico a bordo |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 36 | RDI | 30 | Ventilador de refrigeración eléctrico |
| 37 | CDS | 30 | Ventilador de refrigeración eléctrico |
| 38 | AM1 | 40 | Sistema de encendido electrónico;
Distribuidor de encendido. |
| 39 | DOOR | 30 | Sistema de cierre centralizado eléctrico;
Sistema de control de techo de dirección variable |
| 40 | DEF | 30 | Desempañador de la luneta trasera |
| 41 | POWER | 30 | Elevalunas eléctricos;
Techo eléctrico. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 42 | HTR | 40 | Sistema de aire acondicionado |
| 43 | ALT | 100 | Fusibles “ALT-S”, “TAIL”,
“DOOR”, “DEF” y “POWER” |
| 44 | MAIN | 60 | Sistema de arranque;
Faros; Fusibles “AM2”, “HAZARD”, “HORN”, “DOME” y “RADIO” |
| 45 | ABS | 50 | Sistema de prevención de bloqueo de ruedas |
Toyota Celica (2000) – diagrama de la caja de fusibles
Año de fabricación: 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Celica (2000) es el fusible 23 y 43 en la caja de fusibles.
Compartimento del motor
Compartimento del motor

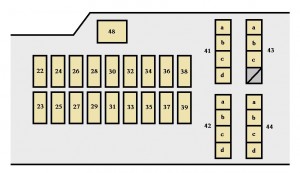

PANEL DE INSTRUMENTOS
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | HEAD LH LWR | 10 | Faro izquierdo (luz de cruce) |
| 2 | ABS NO.2 | 25 | Sistema antibloqueo |
| 3 | HEAD RH UPR | 20 | Faro derecho (luz de carretera) |
| 4 | DRL NO.3 | 7,5 | Sistema de luces diurnas |
| 5 | HEAD RH LWR | 10 | Faro derecho (luz de cruce) |
| 6 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 7 | IG2 | 15 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 8 | HAZ | 10 | Luces de emergencia;
Intermitentes; Sistema antirrobo. |
| 9 | ST | 7,5 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 10 | AM2 | 7,5 | Sistema de arranque |
| 11 | SPARE | 10 | Fusible de repuesto |
| 12 | EFI NO.2 | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de control de emisiones. |
| 13 | EFI | 15 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Fusibles «EFI n.º 1» y «EFI n.º 2». |
| 14 | SPARE | 15 | Fusible de repuesto |
| 15 | EFI NO.1 | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 16 | DCC | 25 | Fusibles «RADIO», «DOME», «MPX-B» y «ECU-B» |
| 17 | SPARE | 30 | Fusible de repuesto |
| 18 | HORN | 10 | Bocina |
| 19 | ALT − S | 7,5 | Sistema de carga |
| 20 | HEAD RH UPR | 10 | Faro derecho (luz de carretera);
Sistema de luces diurnas. |
| 21 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 22 | S/ROOF | 15 | Techo solar eléctrico |
| 23 | CIG | 15 | Encendedor de cigarrillos |
| 24 | FL P / W | 20 | Elevalunas eléctricos |
| 25 | AM1 | 25 | Sistema de arranque;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Fusibles “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” y “ECU-IG” |
| 26 | STOP | 10 | Luces de freno;
Sistema antibloqueo; Luz de freno alta; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Transmisión automática controlada electrónicamente; Control de crucero. |
| 27 | DOOR | 20 | Sistema de cierre centralizado eléctrico |
| 28 | SRS − IG | 7,5 | Sistema de airbag SRS |
| 29 | FR FOG | 15 | Luces antiniebla delanteras |
| 30 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 31 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 32 | RADIO | 15 | Sistema de audio del coche |
| 33 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 34 | TURN | 7,5 | Activa los intermitentes |
| 35 | MIR HTR | 10 | Circuito ausente |
| 36 | HTR | 10 | Sistema de aire acondicionado |
| 37 | RR WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 38 | TAIL | 10 | Luces traseras;
Iluminación del panel de instrumentos; Iluminación de la matrícula; Luces de posición delanteras. |
| 39 | FR P / W | 20 | Elevalunas eléctricos |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | a. MPX−B | 7,5 | Sistema de control remoto inalámbrico |
| b. RR FOG | 7,5 | Circuito ausente | |
| c. DOME | 7,5 | Reloj;
Iluminación interior. |
|
| d. ECU−B | 7,5 | Sistema de aire acondicionado;
Indicadores y medidores. |
|
| 42 | a. WARNING | 5 | Sistema de carga;
Indicadores y medidores. |
| b. ECU-IG | 5 | Sistema de control de crucero | |
| c. ABS−IG | 5 | Sistema antibloqueo | |
| d. FAN RLY | 5 | Ventiladores de refrigeración eléctricos | |
| 43 | a. PANEL1 | 7,5 | Indicadores y medidores;
Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de control de nivel de faros delanteros; Luces antiniebla delanteras; Luces de emergencia; Intermitentes. |
| b. PANEL2 | 7,5 | Sistema de audio del coche;
Encendedor de cigarrillos; Iluminación del compartimento de pasajeros. |
|
| c. ECU−ACC | 7,5 | Reloj;
Sistema de audio del coche; Control del espejo. |
|
| 44 | a. BK/UP LP | 5 | Luces de marcha atrás |
| b. DEF RLY | 5 | Elevalunas eléctricos;
Desempañador de la luneta trasera. |
|
| c. BODY ECU−IG | 5 | Sistema antirrobo | |
| d. TENS RDC | 5 | Transmisión automática controlada electrónicamente;
Sistema de control de bloqueo de la transmisión; Techo solar eléctrico. |
|
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 45 | ABS NO.1 | 50 | Sistema antibloqueo |
| 46 | PRINCIPAL | 40 | Sistema de arranque;
Sistema de luces diurnas |
| 47 | HTR | 50 | Sistema de aire acondicionado |
| 48 | DEF | 30 | Desempañador de la luneta trasera |
Fusibles (tipo D)
| Fusible | Amp [A] | Descripción | |
| 49 | ALT | 120 | Sistema de refrigeración;
Ventiladores de refrigeración eléctricos; Sistema de arranque; Desempañador de la luneta trasera; Luces traseras; “ABS n.º 1”, “ABS n.º 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” y “AM1”. |
Toyota Celica (2001) – esquema de fusibles
Año de fabricación: 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Celica (2000) es el fusible 23 y 43 en la caja de fusibles.
Compartimento del motor
Compartimento del motor
Panel de instrumentos
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | HEAD LH LWR | 10 | Faro izquierdo (luz de cruce) |
| 2 | ABS NO.2 | 25 | Sistema antibloqueo |
| 3 | HEAD RH UPR | 20 | Faro derecho (luz de carretera) |
| 4 | DRL NO.3 | 7,5 | Sistema de luces diurnas |
| 5 | HEAD RH LWR | 10 | Faro derecho (luz de cruce) |
| 6 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 7 | IG2 | 15 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 8 | HAZ | 10 | Luces de emergencia;
Intermitentes; Sistema antirrobo. |
| 9 | ST | 7,5 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 10 | AM2 | 7,5 | Sistema de arranque |
| 11 | SPARE | 10 | Fusible de repuesto |
| 12 | EFI NO.2 | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de control de emisiones. |
| 13 | EFI | 15 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Fusibles «EFI n.º 1» y «EFI n.º 2». |
| 14 | SPARE | 15 | Fusible de repuesto |
| 15 | EFI NO.1 | 7,5 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 16 | DCC | 25 | Fusibles «RADIO», «DOME», «MPX-B» y «ECU-B» |
| 17 | SPARE | 30 | Fusible de repuesto |
| 18 | HORN | 10 | Bocina |
| 19 | ALT − S | 7,5 | Sistema de carga |
| 20 | HEAD RH UPR | 10 | Faro derecho (luz de carretera);
Sistema de luces diurnas. |
| 21 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 22 | S/ROOF | 15 | Techo solar eléctrico |
| 23 | CIG | 15 | Encendedor de cigarrillos |
| 24 | FL P / W | 20 | Elevalunas eléctricos |
| 25 | AM1 | 25 | Sistema de arranque;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Fusibles “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” y “ECU-IG”. |
| 26 | STOP | 10 | Luces de freno;
Sistema antibloqueo; Luz de freno alta; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Transmisión automática electrónica; Control de crucero. |
| 27 | DOOR | 20 | Sistema de cierre centralizado eléctrico |
| 28 | SRS − IG | 7,5 | Sistema de airbag SRS |
| 29 | FR FOG | 15 | Luces antiniebla delanteras |
| 30 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 31 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 32 | RADIO | 15 | Sistema de audio del coche |
| 33 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 34 | TURN | 7,5 | Activa los intermitentes |
| 35 | MIR HTR | 10 | Circuito ausente |
| 36 | HTR | 10 | Sistema de aire acondicionado |
| 37 | RR WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 38 | TAIL | 10 | Luces traseras;
Luces del panel de instrumentos; Luces de la matrícula; Luces de posición delanteras. |
| 39 | FR P / W | 20 | Elevalunas eléctricos |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | a. MPX−B | 7,5 | Sistema de control remoto inalámbrico |
| b. RR FOG | 7,5 | Circuito ausente | |
| c. DOME | 7,5 | Reloj;
Iluminación interior. |
|
| d. ECU−B | 7,5 | Sistema de aire acondicionado;
Indicadores y medidores. |
|
| 42 | a. WARNING | 5 | Sistema de carga;
Indicadores y medidores |
| b. ECU-IG | 5 | Sistema de control de crucero | |
| c. ABS−IG | 5 | Sistema antibloqueo | |
| d. FAN RLY | 5 | Ventiladores de refrigeración eléctricos | |
| 43 | a. PANEL 1 | 7,5 | Indicadores y medidores;
Sistema de aire acondicionado; Transmisión automática electrónica; Sistema de control de nivel de faros delanteros; Luces antiniebla delanteras; Luces de emergencia; Intermitentes. |
| b. PANEL2 | 7,5 | Sistema de audio del coche;
Encendedor de cigarrillos; Iluminación del compartimento de la guantera. |
|
| c. ECU−ACC | 7,5 | Reloj;
Sistema de audio del coche; Control del espejo. |
|
| 44 | a. BK/UP LP | 5 | Luces de marcha atrás |
| b. DEF RLY | 5 | Elevalunas eléctricos;
Desempañador de la luneta trasera. |
|
| c. BODY ECU−IG | 5 | Sistema antirrobo | |
| d. TENS RDC | 5 | Transmisión automática electrónica;
Sistema de control de bloqueo de la transmisión; Techo solar eléctrico. |
|
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 45 | ABS NO.1 | 40 | Sistema antibloqueo |
| 46 | PRINCIPAL | 40 | Sistema de arranque;
Sistema de luces diurnas. |
| 47 | HTR | 50 | Sistema de aire acondicionado |
| 48 | DEF | 30 | Desempañador de la luneta trasera |
Fusibles (tipo D)
| Fusible | Amp [A] | Descripción | |
| 49 | ALT | 120 | Sistema de refrigeración;
Ventiladores de refrigeración eléctricos; Sistema de arranque; Desempañador de la luneta trasera; Luces traseras; “ABS n.º 1”, “ABS n.º 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” y “AM1” |
Toyota Celica (2002) – diagrama de la caja de fusibles
Año de fabricación: 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Celica (2002) es el fusible 23 y 43 en la caja de fusibles.
Compartimento del motor
Compartimento del motor
Panel de instrumentos
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | HEAD LH LWR | 10 | Faro izquierdo (luz de cruce) |
| 2 | ABS NO.2 | 25 | Sistema antibloqueo |
| 3 | HEAD RH UPR | 20 | Faro derecho (luz de carretera) |
| 4 | DRL NO.3 | 7,5 | Sistema de luces diurnas |
| 5 | HEAD RH LWR | 10 | Faro derecho (luz de cruce) |
| 6 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 7 | IG2 | 15 | Sistema de arranque, sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 8 | HAZ | 10 | Luces de emergencia;
Intermitentes; Sistema antirrobo. |
| 9 | ST | 7,5 | Sistema de arranque;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 10 | AM2 | 7,5 | Sistema de arranque |
| 11 | SPARE | 10 | Fusible de repuesto |
| 12 | EFI NO.2 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de control de emisiones. |
| 13 | EFI | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Fusibles «EFI n.º 1» y «EFI n.º 2». |
| 14 | SPARE | 15 | Fusible de repuesto |
| 15 | EFI NO.1 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 16 | DCC | 25 | Fusibles «RADIO», «DOME», «MPX-B» y «ECU-B» |
| 17 | SPARE | 30 | Fusible de repuesto |
| 18 | HORN | 10 | Bocina |
| 19 | ALT − S | 7,5 | Sistema de carga |
| 20 | HEAD RH UPR | 10 | Faro derecho (luz de carretera);
Sistema de luces diurnas. |
| 21 | HEAD LH UPR | 10 | Faro izquierdo (luz de carretera) |
| 22 | S/ROOF | 15 | Techo solar eléctrico |
| 23 | CIG | 15 | Encendedor de cigarrillos |
| 24 | FL P / W | 20 | Elevalunas eléctricos |
| 25 | AM1 | 25 | Sistema de arranque,
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”; Fusibles “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” y “ECU-IG”. |
| 26 | STOP | 10 | Luces de freno;
Sistema antibloqueo; Luz de freno alta; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Transmisión automática controlada electrónicamente; Control de crucero. |
| 27 | DOOR | 20 | Sistema de cierre centralizado eléctrico |
| 28 | SRS − IG | 7,5 | Sistema de airbags SRS |
| 29 | FR FOG | 15 | Luces antiniebla delanteras |
| 30 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 31 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 32 | RADIO | 15 | Sistema de audio del coche |
| 33 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 34 | TURN | 7,5 | Activa las luces de señalización |
| 35 | MIR HTR | 10 | Circuito ausente |
| 36 | HTR | 10 | Sistema de aire acondicionado |
| 37 | RR WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 38 | TAIL | 10 | Luces traseras;
Luces del panel de instrumentos; Luces de la matrícula; Luces de posición delanteras. |
| 39 | FR P / W | 20 | Elevalunas eléctricos |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 40 | SPARE | 7,5 | Fusible de repuesto |
| 41 | a. MPX−B | 7,5 | Sistema de control remoto inalámbrico |
| b. RR FOG | 7,5 | Circuito ausente | |
| c. DOME | 7,5 | Reloj;
Iluminación interior. |
|
| d. ECU−B | 7,5 | Sistema de aire acondicionado;
indicadores y medidores. |
|
| 42 | a. WARNING | 5 | Sistema de carga;
Indicadores y medidores |
| b. ECU-IG | 5 | Sistema de control de crucero | |
| c. ABS−IG | 5 | Sistema antibloqueo | |
| d. FAN RLY | 5 | Ventiladores de refrigeración eléctricos | |
| 43 | a. PANEL 1 | 7,5 | Indicadores y medidores;
Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de control de nivel de faros delanteros; Luces antiniebla delanteras; Luces de emergencia; Intermitentes. |
| b. PANEL2 | 7,5 | Sistema de audio del coche;
Encendedor de cigarrillos; Iluminación del compartimento de pasajeros. |
|
| c. ECU−ACC | 7,5 | Reloj;
Sistema de audio del coche; Control del espejo retrovisor. |
|
| 44 | a. BK/UP LP | 5 | Luces de marcha atrás |
| b. DEF RLY | 5 | Elevalunas eléctricos;
Calefactor de la luneta trasera. |
|
| c. BODY ECU−IG | 5 | Sistema antirrobo | |
| d. TENS RDC | 5 | Transmisión automática controlada electrónicamente;
Sistema de control de bloqueo de la transmisión; Techo solar eléctrico. |
|
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 45 | CDS | 50 | Ventilador de refrigeración eléctrico |
| 46 | PRINCIPAL | 40 | Sistema de arranque;
Sistema de luces diurnas. |
| 47 | ABS N.º 1 | 50 | Sistema antibloqueo |
| 48 | RDI | 30 | Ventilador de refrigeración eléctrico |
| 49 | HTR | 50 | Sistema de aire acondicionado |
| 50 | DEF | 30 | Calefactor de la luneta trasera |
Fusibles (tipo D)
| Fusible | Amp [A] | Descripción | |
| 51 | ALT | 120 | Sistema de refrigeración;
Ventiladores de refrigeración eléctricos; Sistema de arranque; Desempañador de la luneta trasera; Luces traseras; “ABS n.º 1”, “ABS n.º 2”, “HTR”, “FR P / W”, “FL P / W”, “PUERTA”, “OBD”, “STOP”, “S / TECHO”, “MIR HTR”, “FR NIEBLA” y “AM1” |
Toyota Celica (2004-2005) – diagrama de la caja de fusibles
Año de fabricación: 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota Celica (2004-2005) es el fusible 23 y 43 en la caja de fusibles.
Compartimento del motor
Compartimento del motor
Panel de instrumentos
Fusibles (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ANTENNA AUTO | 15 | Antena eléctrica |
| 2 | FARO IZQUIERDO SUPERIOR | 10 | Faro izquierdo (luz de carretera) |
| 3 | FARO DERECHO SUPERIOR | 20 | Faro derecho (luz de carretera) |
| 4 | FARO NIVEL DRL N.º 1 | 7,5 | Sistema de luces diurnas;
Sistema de control de nivel de faros delanteros. |
| 5 | FARO DERECHO INFERIOR | 15 | Faro derecho (luz de cruce) |
| 6 | FARO IZQUIERDO SUPERIOR | 15 | Faro izquierdo (luz de carretera) |
| 7 | ABS N.º 2 | 25 | Sistema antibloqueo |
| 8 | SPARE | 10 | Fusible de repuesto |
| 9 | BOCINA | 10 | Bocina |
| 10 | ALT − S | 7,5 | Sistema de carga |
| 11 | SPARE | 10 | Fusible de repuesto |
| 12 | EFI N.º 1 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial. |
| 13 | DCC | 25 | Fusibles “RADIO”, “DOME”, “MPX-B” y “ECU-B” |
| 14 | SPARE | 10 | Fusible de repuesto |
| 15 | EFI N.º 2 | 10 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Sistema de control de emisiones. |
| 16 | EFI | 20 | Sistema de inyección multipunto;
Sistema de inyección multipunto secuencial; Fusibles “EFI n.º 1” y “EFI n.º 2”. |
| 17 | ST | 7,5 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 18 | AM2 | 7,5 | Sistema de arranque |
| 19 | IG2 | 15 | Sistema de arranque;
Sistema de inyección multipunto; Sistema de inyección multipunto secuencial. |
| 20 | HAZ | 10 | Luces de emergencia |
| 21 | ETCS | 10 | Sistema de control electrónico del acelerador |
| 22 | FARO DERECHO SUPERIOR | 10 | Faro derecho (luz de carretera);
Sistema de luces diurnas. |
| 23 | FARO IZQUIERDO SUPERIOR | 10 | Faro izquierdo (luz de carretera) |
| 24 | S/ROOF | 15 | Techo solar eléctrico |
| 25 | FL P / W | 20 | Elevalunas eléctricos |
| 26 | STOP | 10 | Luces de freno;
Sistema antibloqueo; Luz de freno alta; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Transmisión automática controlada electrónicamente; Control de crucero. |
| 27 | SRS − IG | 7,5 | Sistema de airbags SRS |
| 28 | WASHER | 15 | Limpiaparabrisas y lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 29 | RADIO | 15 | Sistema de audio del coche |
| 30 | TURN | 7,5 | Activa las luces de señalización |
| 31 | HTR | 10 | Sistema de aire acondicionado |
| 32 | TAIL | 10 | Luces traseras;
Luces del panel de instrumentos; Luces de la matrícula; Luces de posición delanteras. |
| 33 | CIG | 15 | Encendedor de cigarrillos |
| 34 | AM1 | 25 | Sistema de arranque;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Fusibles “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” y “ECU-IG”. |
| 35 | DOOR | 20 | Sistema de cierre centralizado eléctrico |
| 36 | FR FOG | 15 | Luces antiniebla delanteras |
| 37 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 38 | WIPER | 25 | Limpiaparabrisas |
| 39 | MIR HTR | 10 | Circuito ausente |
| 40 | RR WIPER | 15 | Limpiaparabrisas trasero |
| 41 | FR P / W | 20 | Elevalunas eléctricos |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 42 | SPARE | 7,5 | Fusible de repuesto |
| 43 | a. MPX−B | 7,5 | Sistema de control remoto inalámbrico |
| b. RR FOG | 7,5 | Circuito ausente | |
| c. DOME | 7,5 | Reloj;
Iluminación interior. |
|
| d. ECU−B | 7,5 | Sistema de aire acondicionado;
Indicadores y medidores. |
|
| 44 | a. WARNING | 5 | Sistema de carga;
Indicadores y medidores. |
| b. ECU-IG | 5 | Sistema de control de crucero | |
| c. ABS−IG | 5 | Sistema antibloqueo | |
| d. FAN RLY | 5 | Ventiladores de refrigeración eléctricos | |
| 45 | a. PANEL1 | 7,5 | Indicadores y medidores;
Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de control de nivel de faros delanteros; Luces antiniebla delanteras; Luces de emergencia; Intermitentes. |
| b. PANEL2 | 7,5 | Sistema de audio del coche;
Encendedor de cigarrillos; Iluminación del compartimento de pasajeros. |
|
| c. ECU−ACC | 7,5 | Reloj;
Sistema de audio del coche; Control del espejo. |
|
| 46 | a. BK/UP LP | 5 | Luces de marcha atrás |
| b. DEF RLY | 5 | Elevalunas eléctricos;
Desempañador de la luneta trasera. |
|
| c. BODY ECU−IG | 5 | Sistema antirrobo | |
| d. TENS RDC | 5 | Transmisión automática controlada electrónicamente;
Sistema de control de bloqueo de la transmisión; Techo solar eléctrico. |
|
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 47 | HTR | 50 | Sistema de aire acondicionado |
| 48 | RDI | 30 | Ventilador de refrigeración eléctrico |
| 49 | ABS NO.1 | 50 | Sistema antibloqueo |
| 50 | CDS | 30 | Ventilador de refrigeración eléctrico |
| 51 | MAIN | 40 | Sistema de arranque;
Sistema de luces diurnas; Fusible “ST”. |
| 52 | DEF | 30 | Desempañador de la luneta trasera |
Fusibles (tipo D)
| Fusible | Amp [A] | Descripción | |
| 43 | ALT | 120 | Sistema de refrigeración;
Ventiladores de refrigeración eléctricos; Sistema de arranque; Desempañador de la luneta trasera; Luces traseras; “ABS n.º 1”, “ABS n.º 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG”, “AM1”. |
Acerca del Toyota Celica (1993-2005)
El Toyota Celica, fabricado entre 1993 y 2005, es un coupé deportivo que ganó popularidad gracias a su diseño dinámico y fiabilidad. Este modelo estuvo disponible en varias generaciones, cada una de las cuales aportó mejoras en rendimiento y tecnología. El Celica ofrecía diversas opciones de motor, incluyendo motores de cuatro cilindros con cilindradas de 1.8 a 2.2 litros, que proporcionaban suficiente potencia para una conducción deportiva. Gracias a su bajo centro de gravedad y dirección precisa, fue popular entre los entusiastas de los coches deportivos. El interior del vehículo fue diseñado con énfasis en la comodidad y elementos modernos, lo que lo convirtió en una opción atractiva para los conductores que buscaban una combinación de estilo y rendimiento.
Diagrama de la caja de fusibles del Toyota Celica
Esta página muestra el diagrama de la caja de fusibles del modelo Toyota Celica, que es crucial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En el Toyota Celica, la caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es esencial para un mantenimiento adecuado. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento crítico para la seguridad y funcionalidad del vehículo, por lo que es importante disponer de información precisa y actualizada sobre su configuración.
