Toyota Picnic (2001-2009) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota Picnic (2001–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Diagrama de fusibles y relés – Toyota Picnic

Aplica a vehículos nuevos en los años:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Cabina

Volante a la izquierda

Volante a la derecha

1. Caja de fusibles
2. ECU de la carrocería
3. Relé de punto de alimentación
4. Relé de intermitentes
5. Relé de apertura de circuito (bomba de combustible)
6. LHD: ECU TVSS
7. Radio y reproductor con pantalla
8. Ordenador con llave transpondedora
9. Relé del calentador trasero (HI)
10. Relé del calentador trasero
11. LHD: Amplificador de aire acondicionado (aire acondicionado manual)
12. ECU de la cámara (con sistema de navegación)
13. Bloque de conexión
14. Relé de las luces antiniebla delanteras
15. Motor y ECU ECT (A/T)
    ECU del motor (M/T)
16. LHD: Relé del ventilador (M2)
17. LHD: Relé del ventilador (M1)
18. Unidad de control del aire acondicionado (aire acondicionado automático)
19. Amplificador de antena
    o
    RHD (hasta 10.2003): Relé del ventilador (M2) / Relé del ventilador (M1) / Relé del ventilador (HI)
20. Unidad del sensor de airbag
21. Amplificador de llave transpondedora
22. LHD: Amplificador del calentador PTC (1AZ-FE)
23. LHD: Relé del ventilador (HI)
24. RHD: Relé de la luz de marcha atrás
25. RHD: ECU antirrobo
26. RHD: ECU de doble cierre de puertas

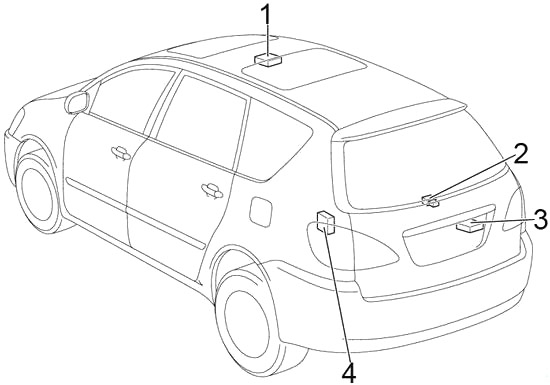

1. Relé de control del techo solar
2. Relé del enfriador trasero
3. Relé del limpiaparabrisas trasero (hasta 10.2003)
4. Receptor de control inalámbrico de cierre de puertas



Diagrama de la caja de fusibles en la cabina

Número	Amperaje [A]	Descripción
1	10	Sistema de airbag SRS, intermitentes y medidores, sistema de arranque, sistema de inyección de combustible multipunto/secuencial, ventilador eléctrico, sistema de aire acondicionado, ABS, VSC, relé “FUEL HTR”, relé “IG2”
2	25	Avensis Verso, Picnic: Sistema de cierre centralizado eléctrico
	30	Ipsum: Asientos eléctricos
3	10	Calefacción trasera
4	15	Luz antiniebla delantera
5	25	Sistema de arranque
6	7,5	Iluminación del salpicadero, iluminación de instrumentos, transmisión automática controlada electrónicamente, sistema de audio, limpiador de faros, luz antiniebla delantera, asistencia de estacionamiento TOYOTA , reloj, sistema de aire acondicionado, recordatorio de llave y recordatorio de luces
7	10	Sistema de airbag SRS
8	10	Avensis Verso, Picnic: Calefacción de asientos
	10	Ipsum: Suspensión modulada electrónicamente TOYOTA
9	15	Encendedor
10	10	Sistema de aire acondicionado, sistema de carga, sistema de inyección de combustible multipunto/secuencial, ABS, VSC, recordatorio de llave y recordatorio de luces, aviso de cinturones, asistencia de estacionamiento TOYOTA , salpicadero, desempañador de la ventana trasera
11	10	Calentadores de espejos exteriores
12	7,5	Sistema de cierre de puertas, ventiladores de refrigeración eléctricos, elevalunas eléctricos, sistema de audio, luz antiniebla, iluminación interior, luces traseras, luces de estacionamiento, faros

13	30	Control de ventanas, sistema de techo corredizo
14	10	Luces traseras, luces de estacionamiento, iluminación de matrícula, luz del maletero, luz antiniebla delantera, luz antiniebla trasera, salpicadero;
15	15	Alimentación de fundición precisa
16	30	Control de ventanas, sistema de techo corredizo
17	25	Sistema de cierre de puertas alimentado
18	25	Limpiaparabrisas y rociador delantero, limpiaparabrisas y rociador trasero, limpiador de faros
19	7,5	Ventiladores de refrigeración eléctricos, sistema de inyección de combustible multipunto/secuencial, ABS, VSC, sistema de audio, suspensión modulada electrónicamente TOYOTA , espejos retrovisores eléctricos, sistema de control automático de iluminación
20	20	Calefacción de la ventana trasera
21	7,5	Sistema de carga, salpicadero, luz de marcha atrás, intermitentes y luz de advertencia, sistema de inyección de combustible multipunto/secuencial, ABS, sistema de cierre de puertas, control de ventanas, recordatorio de llave y recordatorio de luces, aviso de cinturones, sistema de techo corredizo, sistema de audio, reloj, faros, sistema de control automático de iluminación, luz antiniebla, luces traseras, luces de estacionamiento, iluminación interior, asistencia de estacionamiento TOYOTA, sistema de aire acondicionado, calefacción de la ventana trasera
22	15	Luz de freno, sistema de control de bloqueo de la transmisión, ABS, luz de freno alta, sistema de inyección de combustible multipunto/secuencial, suspensión modulada electrónicamente TOYOTA
Relés
R1	Punto corto (desde 10.2003: Avensis Verso, Picnic)
R2	Calefacción (HTR)
R3	Calefacción de la ventana trasera (RR DEF)
R4	Encendido (IG1)
R5	Luz trasera (OGON)

Compartimento del motor

1. Caja de fusibles
2. Relé de control de limpieza de faros
3. Unidad de control de deslizamiento con actuador
4. Caja de fusibles del relé ABS
5. 1CD-FTV: Relé de bujías incandescentes
6. Caja de fusibles del relé

Diagrama de la caja de fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
1	30	Fusibles “ECU-B”, “DOME”, “RAD №1”
2	15	Gasolina: ventiladores de refrigeración eléctricos, sistema de inyección de combustible multipunto/secuencial, sistema de aire acondicionado
	30	Diésel: calentador de combustible
3	10	Bocina
4	10	Intermitentes y luz de control
5	15	Sistema de inyección de combustible multipunto/secuencial, sistema de aire acondicionado, ventiladores de refrigeración eléctricos
6	10	Avensis Verso, Picnic (hasta 10.2003): Sistema de control electrónico del acelerador
		Ipsum (desde 10.2003): Sistema de control electrónico del acelerador
	15	Avensis Verso, Picnic (desde 10.2003): Sensor de relación aire/combustible
7	7,5	Sistema de diagnóstico a bordo
8	7,5	Avensis Verso, Picnic: Sistema de carga
	15	Ipsum (desde 10.2003): Desempañador del limpiaparabrisas delantero
9	50	Relé “HEAD” (fusibles “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR”)
10	30	Encendido
11	30	Sistema de aire acondicionado trasero
12	30	Avensis Verso, Picnic: Limpiador de faros
	15	Ipsum: Moldeado de alimentación
13	7,5	Luz antiniebla trasera
14	40	Avensis Verso, Picnic:
		excepto VSC (hasta 10.2003): ABS
		desde 10.2003: ABS, VSC
		Ipsum: ABS, VSC
	50	Avensis Verso, Picnic:
		VSC (hasta 10.2003): ABS, VSC
15	30	Avensis Verso, Picnic (hasta 10.2003): ABS, VSC
		Ipsum:
		excepto VSC (desde 10.2003): ABS

40	Avensis Verso, Picnic (desde 10.2003): ABS, VSC
	Ipsum:
	hasta 10.2003: ABS
	o
	VSC: ABS, VSC
16	30	Gasolina: Ventiladores de refrigeración eléctricos
	40	Diésel: ventiladores de refrigeración eléctricos
17	30	Gasolina: Ventiladores de refrigeración eléctricos
	40	Diésel: ventiladores de refrigeración eléctricos
18	50	Sistema de aire acondicionado/calefacción
19	140	Relé “RR DEF” (fusibles “RR DEF”, “MIR HTR”) relé “TAIL” (fusibles “TAIL”, “PANEL”), relé “IG1” (“ECU-IG”, “GAUGE”, “HTR” , ” SEAT HTR”, “SRS-IG”, “WIPER” fusibles), “PWR”, “RR HTR”, “DOOR”, “DOOR NR2”, “FR FOG”, “PWR OUTLET”, “STOP” , fusibles “AM1”
20	15	Faro derecho (luces de cruce), salpicadero
21	15	Faro izquierdo (luz de cruce)
22	15	Faro izquierdo (luz de carretera), ajuste de altura de los faros delanteros
23	15	Faro derecho (luz de carretera)
24	15	Sistema de audio
25	7,5	Sistema de carga, sistema de inyección de combustible multipunto/secuencial, ABS, suspensión controlada electrónicamente TOYOTA, sistema de cierre centralizado eléctrico, elevalunas eléctricos, recordatorio de llave y recordatorio de luces, aviso de cinturones, sistema de audio, reloj, salpicadero, faros, sistema de control automático de iluminación, luces antiniebla, luces traseras, luces de estacionamiento, iluminación interior, asistencia de estacionamiento TOYOTA, sistema de aire acondicionado, calefacción de la ventana trasera
26	10	Iluminación interior, iluminación personal, iluminación de pies, iluminación de puertas, iluminación del maletero, iluminación vacía
Relés
R1	Faro (HEAD)
R2	Avensis Verso, Picnic: (DIMMER)
	Ipsum (desde 10.2003): FR DEF
R3	Gasolina: Encendido (IG2)
	Diésel: Calefacción de combustible (FUEL HTR)
R4	Bocina
R5	Ventilador de refrigeración eléctrico (FAN №2)
R6	Ventilador de refrigeración eléctrico (FAN №1)
R7	Ventilador de refrigeración eléctrico (FAN №3)
R8	Unidad de control del motor (EFI)

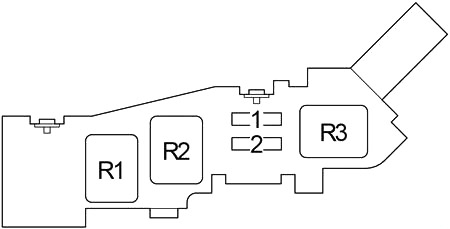

Número	Amperaje [A]	Descripción
1	7,5	Sistema de arranque, sistema de inyección de combustible multipunto/secuencial;
2	–	–
Relés
R1	Arranque (ST)
R2	1CD-FTV: Unidad de control del motor (EDU)
	1AZ-FE (desde 10.2003): Sensor de relación aire/combustible (A/F)
R3	Embrague del compresor del aire acondicionado (MG/C)

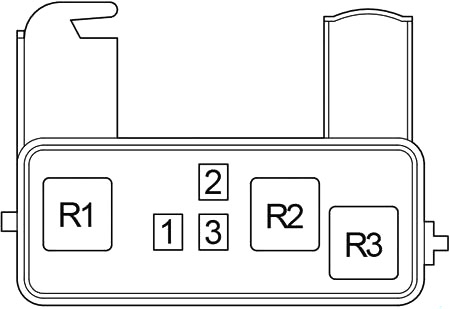

Caja de fusibles del relé

Número	Fusible	Amperaje [A]	Descripción
1	HTR SUB 3	50	Calentador eléctrico
2	HTR SUB 1	50	Calentador eléctrico
3	HTR SUB 2	50	Calentador eléctrico
Relés
R1	Calentador eléctrico (HTR SUB 1)
R2	Calentador eléctrico (HTR SUB 2)
R3	Calentador eléctrico (HTR SUB 3)

Caja de fusibles del relé ABS

Número	Fusible	Amperaje [A]	Descripción
1	–	–	–
Relés
R1	–
R2	DESCONEXIÓN ABS
R3	ABS MTR
