JCB 4CX – Caja de fusibles
JCB 4CX – esquema de la caja de fusibles
Año de fabricación:
El fusible del encendedor de cigarrillos (toma de corriente) en el JCB 4CX es el fusible 4 en la caja de fusibles en la consola lateral debajo de la cubierta (columna B).

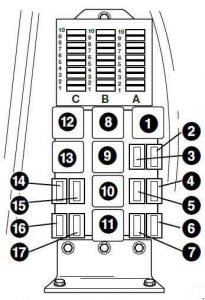

Caja de fusibles
Los relés y fusibles se encuentran en la consola lateral debajo de la cubierta.
| N.º |
Amperios [A] |
Descripción |
| Columna «A» | ||
| 1 | 10 | Sistema hidráulico auxiliar |
| 2 | 5 | Válvula solenoide de la bomba de combustible (parada del motor) |
| 3 | 7.5 | Intermitentes |
| 4 | 7.5 | Interruptor de proximidad del modo de conducción |
| 5 | 10 | Control de la transmisión, transmisión |
| 6 | 3 | Selección de marchas – adelante y atrás
(vehículos a partir del número de serie 933757) |
| 7 | 5 | Luces de freno
(vehículos hasta el número de serie 933756) |
| 7 | 10 | Transmisión
(vehículos a partir del número de serie 933757) |
| 8 | 3 | Tracción 4WD (frenos automáticos)
(vehículos hasta el número de serie 933756) |
| 8 | 7.5 | Luces de freno
(vehículos a partir del número de serie 933757) |
| 9 | 5 | Luces de posición izquierdas |
| 10 | 5 | Luces de posición derechas |
| Columna «B» | ||
| 1 | 5 | Instrumentos, pitido |
| 2 | 15 | Bocina delantera;
Limpiaparabrisas; Limpiaparabrisas delantero. |
| 3 | 7.5 | Bocina trasera |
| 4 | 15 | Asiento calefactable;
Encendedor de cigarrillos; Ventilador facial |
| 5 | 10 | Limpiaparabrisas trasero;
Limpiaparabrisas. |
| 6 | 10 | Interruptor de freno |
| 7 | 5 | Retorno a la activación de la excavación |
| 8 | 25 | Luces de trabajo traseras |
| 9 | 20 | Faros |
| 10 | 25 | Luces de trabajo delanteras |
| Columna «C» | ||
| 1 | 7.5 | Luces |
| 2 | 15 | Luz de advertencia |
| 3 | 10 | Lámpara de advertencia;
Iluminación interior. |
| 4 | 5 | Radio |
| 5 | 20 | Termostato |
| 6 | 30 | Calefacción |
| 7 | 3 | Bobinas del interruptor de encendido |
| 8 | 15 | Haz principal |
| 9 | 3 | Luces antiniebla |
| 10 | 15 | Faro |
| Relés | ||
| 1 | Encendido 1 | |
| 2 | Martillo | |
| 3 | Auxiliar (cesta con frenos) | |
| 4 | Luces principales | |
| 5 | Motor en marcha | |
| 6 | Ajuste de velocidad hidráulica (HSC) | |
| 7 | Pitido | |
| 8 | Pitido | |
| 9 | Encendido 2 | |
| 10 | Luces de trabajo delanteras | |
| 11 | Luces de trabajo traseras | |
| 12 | Intermitentes | |
| 13 | Arranque en ralentí | |
| 14 | Bocina trasera | |
| 15 | Luz de advertencia del freno de estacionamiento | |
| 16 | Compresor de aire acondicionado | |
| 17 | Freno de estacionamiento | |

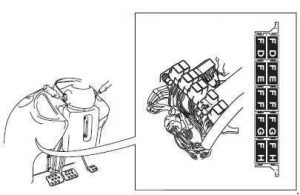

| N.º |
Relé |
| FD1 | Adelante HI / LO |
| FD2 | Adelante |
| FE1 | Reversa HI / LO |
| FE2 | Reversa |
| FF1 | Entrelazado |
| FF2 | Tracción |
| FG1 | Vacío |
| FG2 | Drenaje de la transmisión |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| N.º | Relé |
| FG1 | Alarma de marcha atrás |
| FG2 | Drenaje de la transmisión |
| FH1 | 2WB |
| FH2 | Luces de freno |

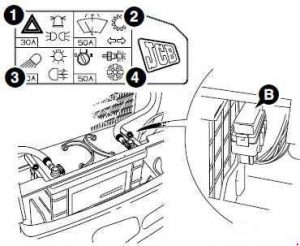

| N.º | Amperios [A] | Descripción |
| 1 | 30 | Lámparas de advertencia;
Lámparas de advertencia; Lámparas. |
| 2 | 50 | Iluminación;
Limpiaparabrisas. |
| 3 | 50 | Lámparas de trabajo;
Luces antiniebla; Luces de freno. |
| 4 | 50 | Arranque;
Calefactor; Termostato. |
