JCB 2CX – Caja de fusibles
JCB 2CX – esquema de la caja de fusibles
Año de fabricación:
El fusible del encendedor de cigarrillos (toma de corriente) en el JCB 2CX es un fusible – en la caja de fusibles
Esquema de la caja de fusibles
| Nº | Amperaje [A] | Descripción |
| A1 | 10 | Esquema de conexión;
Equipos hidráulicos. |
| A2 | 5 | Sistema de apagado del motor |
| A3 | 7,5 | Intermitentes |
| A4 | 10 | Transmisión de velocidad de deslizamiento |
| A5 | 10 | Transmisión manual |
| A6 | 5 | Airmaster (si está instalado) |
| A7 | 5 | Restauración de la pala, sistema de conducción suave |
| A8 | 5 | Luces de freno (secundarias) |
| A9 | 3 | Luces de posición derechas |
| A10 | 3 | Luces de posición izquierdas |
| B1 | 5 | Tacómetro, indicadores |
| B2 | 15 | Bocina delantera;
Limpiaparabrisas; Limpiaparabrisas delantero. |
| B3 | 7,5 | Bocina trasera |
| B4 | 20 | Toma de corriente adicional |
| B5 | 15 | Limpiaparabrisas y limpiaparabrisas trasero |
| B6 | 10 | Luces de freno (principales) |
| B7 | 25 | Luces de trabajo traseras |
| B8 | 20 | Iluminación, faros |
| B9 | 25 | Luces de trabajo delanteras |
| B10 | 10 | Faro |
| C1 | 3 | Luz antiniebla trasera |
| C2 | 15 | Luces de carretera |
| C3 | 7,5 | Luces de posición |
| C4 | 15 | Luces de emergencia |
| C5 | 10 | Limpiaparabrisas;
Ventilador a nivel de la cara; Iluminación interior. |
| C6 | 1 | Radio;
Contador de horas. |
| C7 | 20 | Termostato |
| C8 | 30 | Calefactor;
Aire acondicionado. |
| C9 | 3 | Relé del motor de arranque |
| C10 | 15 | Luces de carretera |
| Relés | ||
| R1 | Intermitentes | |
| R2 | Luces de trabajo delanteras | |
| R3 | Luces de trabajo traseras | |
| R4 | Motor de arranque 1 | |
| R5 | Motor de arranque 2 | |
| R6 | Pitido | |
| R7 | Arranque en ralentí | |
| R8 | – | |
| R9 | Bloqueo del compresor (solo Airmaster) | |
| R10 | Desactivación del compresor (solo Airmaster) | |
| R11 | Activación del compresor (solo Airmaster) | |
| R12 | Freno de estacionamiento | |
| R13 | Drenaje de la transmisión | |
| R14 | Marcha atrás | |
| R15 | Transmisión hacia adelante | |
| R16 | Bocina trasera | |
| R17 | Luces | |
| R18 | Luces de freno | |
| R19 | – | |
| R20 | – | |
| R21 | – | |
Fusibles de la caja de distribución

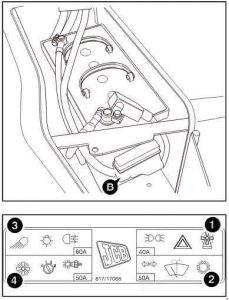

Para proteger aún más el cableado del vehículo y los circuitos eléctricos, se conecta una caja de fusibles a la batería, como se muestra en B.
| Nº | Amperaje [A] | Descripción |
| 1 | 40 | Luces de advertencia;
Luces de posición; Ventilador a nivel de la cara. |
| 2 | 50 | Limpiaparabrisas;
Lavalunetas; Accesorios; Indicadores, |
| 3 | 60 | Luces de trabajo;
Luces antiniebla; Luces de carretera. |
| 4 | 50 | Arranque;
Calefactor; Termostato. |
Acerca del JCB 2CX
El JCB 2CX es una retroexcavadora compacta, conocida por su versatilidad y eficiencia en las obras de construcción. Este modelo es ideal para trabajar en espacios reducidos, donde se requiere una combinación de excavadora y cargadora. El JCB 2CX está equipado con un potente motor que proporciona suficiente potencia para diversas tareas. Gracias a su robusta construcción y avanzados sistemas hidráulicos, este modelo es capaz de manejar incluso las condiciones de trabajo más exigentes. Sus dimensiones compactas y su fácil manejo lo hacen popular entre los operadores que necesitan una máquina fiable y eficiente.
Esquema de la caja de fusibles del JCB 2CX
Esta página muestra el esquema de la caja de fusibles del JCB 2CX, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico. La caja de fusibles suele estar ubicada en la cabina o en el compartimento del motor, lo que permite un fácil acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es importante para identificar y reemplazar los fusibles. Utilice siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad de su JCB 2CX, por lo que es importante conocer su configuración.
