Toyota GT86 (2012-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota GT86 (2012–2017), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Toyota GT86 (2012-2017) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota GT86 (2012-2017) es el fusible 2 y 22 en la caja de fusibles del salpicadero.

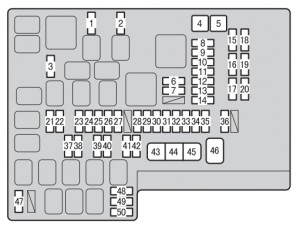

Caja de fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción | |
| 1 | MIR HTR | 7,5 | Desempañador del espejo retrovisor exterior |
| 2 | RDI | 25 | Ventilador de refrigeración eléctrico |
| 3 | (PUSH-AT) | 7,5 | Unidad de control del motor |
| 4 | ABS NO. 1 | 40 | ABS |
| 5 | HEATER | 50 | Sistema de aire acondicionado |
| 6 | WASHER | 10 | Boquilla pulverizadora del parabrisas |
| 7 | WIPER | 30 | Limpiaparabrisas |
| 8 | RR DEF | 30 | Desempañador de la ventana trasera |
| 9 | (RR FOG) | 10 | Luz antiniebla trasera |
| 10 | D FR DOOR | 25 | Ventana eléctrica (lado del conductor) |
| 11 | (CDS) | 25 | Ventilador de refrigeración eléctrico |
| 12 | D-OP | 25 | – |
| 13 | ABS NO. 2 | 25 | ABS |
| 14 | D FL DOOR | 25 | Ventana eléctrica (lado del pasajero) |
| 15 | SPARE | Vedi nota. | Fusible de repuesto |
| 16 | SPARE | Vedi nota. | Fusible de repuesto |
| 17 | SPARE | Vedi nota. | Fusible de repuesto |
| 18 | SPARE | Vedi nota. | Fusible de repuesto |
| 19 | SPARE | Vedi nota. | Fusible de repuesto |
| 20 | SPARE | Vedi nota. | Fusible de repuesto |
| 21 | ST | 7,5 | Sistema de arranque |
| 22 | ALT-S | 7,5 | Sistema de carga |
| 23 | (STR LOCK) | 7,5 | Sistema de bloqueo de la dirección |
| 24 | D / L | 20 | Cierre centralizado eléctrico |
| 25 | ETCS | 15 | Unidad de control del motor |
| 26 | (AT + B) | 7,5 | Transmisión |
| 27 | (AM2 NO. 2) | 7,5 | Sistema de acceso y arranque inteligente |
| 28 | EFI (CTRL) | 15 | Unidad de control del motor |
| 29 | EFI (HTR) | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 30 | EFI (IGN) | 15 | Sistema de arranque |
| 31 | EFI (+ B) | 7,5 | Unidad de control del motor |
| 32 | HAZ | 15 | Intermitentes;
Luces de emergencia. |
| 33 | MPX-B | 7,5 | Aire acondicionado automático;
Odómetro e indicadores, |
| 34 | F / PMP | 20 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 35 | IG2 MAIN | 30 | Sistema de airbag SRS;
Controlador del motor. |
| 36 | DCC | 30 | Iluminación interior;
Mando a distancia inalámbrico; Unidad principal ECU. |
| 37 | HORN NO. 2 | 7,5 | Bocina |
| 38 | HORN NO. 1 | 7,5 | Bocina |
| 39 | H-LP LH LO | 15 | Faro izquierdo (luz de carretera) |
| 40 | H-LP RH LO | 15 | Faro derecho (luz de carretera) |
| 41 | H-LP LH HI | 10 | Faro izquierdo (luz de cruce) |
| 42 | H-LP RH HI | 10 | Faro derecho (luz de cruce) |
| 43 | INJ | 30 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible secuencial multipunto. |
| 44 | H-LP WASHER | 30 | Limpiador de faros |
| 45 | AM2 NO. 1 | 40 | Sistema de arranque;
Unidad de control del motor. |
| 46 | EPS | 80 | Dirección asistida eléctrica |
| 47 | A / B MAIN | 15 | Sistema de airbag SRS |
| 48 | ECU-B | 7,5 | Mando a distancia inalámbrico;
Unidad principal ECU. |
| 49 | DOME | 20 | Luz interior |
| 50 | IG2 | 7,5 | Unidad de control del motor |
Nota:
Se proporciona uno de los siguientes fusibles de repuesto: 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

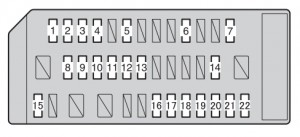

Caja de fusibles en el salpicadero
| Número | Amp [A] | Descripción | |
| 1 | ECU ACC | 10 | ECU de la unidad principal;
Espejos retrovisores exteriores. |
| 2 | P/POINT nº2 | 15 | Toma de corriente |
| 3 | PANEL | 10 | Iluminación |
| 4 | TAIL | 10 | Luces traseras |
| 5 | DRL | 10 | Sistema de luces diurnas |
| 6 | STOP | 7,5 | Luces de freno |
| 7 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 8 | HEATER-S | 7,5 | Sistema de aire acondicionado |
| 9 | HEATER | 10 | Sistema de aire acondicionado |
| 10 | FR FOG LH | 10 | Luz antiniebla izquierda |
| 11 | FR FOG RH | 10 | Faro de luz baja derecho |
| 12 | BK / UP LP | 7,5 | Luces de marcha atrás |
| 13 | ECU IG1 | 10 | ABS;
Dirección asistida eléctrica. |
| 14 | AM1 | 7,5 | Sistema de arranque |
| 15 | AMP | 15 | Sistema de audio |
| 16 | AT UNIT | 15 | Transmisión |
| 17 | GAUGE | 7,5 | Odómetro e indicadores;
Sistema de acceso y arranque inteligente |
| 18 | ECU IG2 | 10 | Unidad de control del motor |
| 19 | SEAT HTR LH | 10 | Calefacción del asiento izquierdo |
| 20 | SEAT HTR RH | 10 | Calefacción del asiento derecho |
| 21 | RADIO | 7,5 | Sistema de audio |
| 22 | P/POINT No.1 | 15 | Toma de corriente |
Acerca del Toyota GT86 (2012-2017)
El Toyota GT86, fabricado entre 2012 y 2017, es un coupé deportivo que surgió de la colaboración con el fabricante de automóviles Subaru. Este modelo es conocido por su bajo centro de gravedad y su excelente manejo, lo que lo convierte en una opción ideal para los entusiastas de la conducción deportiva. Bajo el capó se encuentra un motor bóxer de cuatro cilindros y 2.0 litros, que ofrece una potencia de aproximadamente 200 caballos. El GT86 está disponible con transmisión manual o automática, y ambas versiones ofrecen una experiencia de conducción dinámica. El interior está diseñado pensando en el conductor, con asientos cómodos y una disposición intuitiva de los controles.
Diagrama de la caja de fusibles del Toyota GT86
Esta página muestra el diagrama de la caja de fusibles para el modelo Toyota GT86, que es esencial para la identificación y el reemplazo de fusibles. En el Toyota GT86, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su disposición y contenido.
