Toyota RAV4 XA20 y CA20 (2001-2005) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota RAV4 XA20 y CA20 (2001–2005), información sobre la ubicación de los paneles de fusibles dentro del coche y la asignación de cada fusible (distribución de fusibles).

Toyota RAV4 XA20 y CA20 – esquema de la caja de fusibles

Año de fabricación: 2001, 2002, 2003, 2004, 2005.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Toyota RAV4 son el fusible n.º 2 “CIG” (encendedor de cigarrillos) y el n.º 3 “POWER OUTLET” (tomas de corriente) en la caja de fusibles del salpicadero.

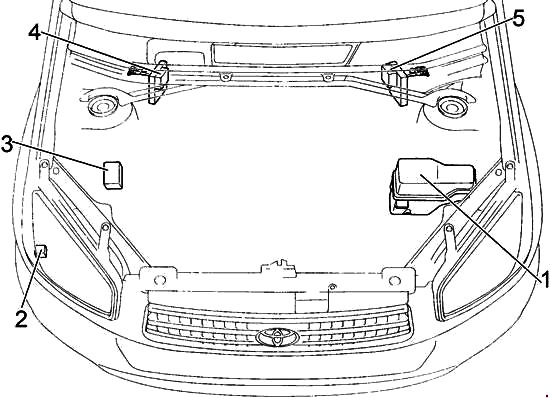

Compartimento del motor

Ubicación

Descripción

1. Caja de fusibles y relés
2. Relé del limpiaparabrisas de los faros
3. Unidad de control del ABS
4. LHD: caja de fusibles de alimentación
5. RHD: caja de fusibles de alimentación

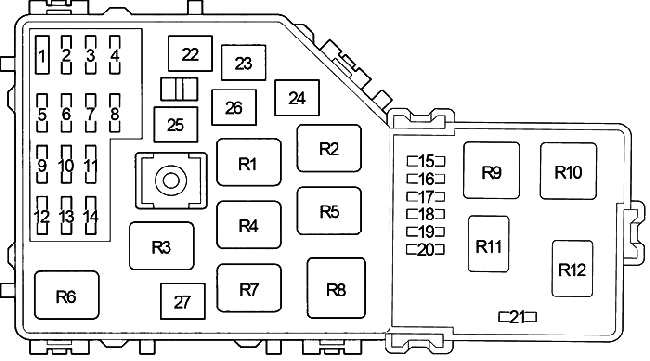

Caja de fusibles y relés

Bajo el capó, la caja principal de fusibles y relés se encuentra en el lado izquierdo.

Descripción

1	Arranque
2	5A – Sistema de carga
3	20A – Sensor de relación aire-combustible
	30A – Sistema de audio
4	20A – Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sensor de temperatura del aceite de la transmisión automática; Fusibles: “EFI2”, “EFI3”.
5	30A – Fusibles: “RADIO”, “DOME”
6	10A – Alarma
7	5A – Sistema de inyección multipunto; Sistema de inyección multipunto secuencial.
8	30A – ABS; VSC; TRC; Asistencia de frenado.
9	10A – Iluminación personal; Reloj; Iluminación interior; Aire acondicionado; Sistema de control remoto inalámbrico; Indicador de luces altas; Panel de instrumentos.
10	30A – Fusibles: 18 y 19
11	10A – Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de control de emisiones.
12	15A – Sistema de audio
13	5A – Aire acondicionado
14	15A – Sistema de arranque; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial.
15	–
16	–
17	10A – Sistema de control electrónico de la mariposa
18	10A – Faro derecho
19	10A – Faro izquierdo
20	Sistema de inyección multipunto; Sistema de inyección multipunto secuencial.

21	Sistema de arranque
22	30A – Indicador de descarga de batería; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de arranque; Airbag; Fusible: “IG2”.
23	40A – Aire acondicionado y calefacción
24	30A – Limpiaparabrisas de los faros
	30A – Calefacción de combustible
25	30A – Ventilador de refrigeración
26	40A – ABS
	50A – ABS
27	30A – Ventilador de refrigeración
R1	Unidad de control del motor
R2	Ventilador de refrigeración
R3	Encendido
R4	Ventilador de refrigeración
R5	Sensor de relación combustible-aire
R6	Ventilador de refrigeración
R7	Bomba de combustible
R8	Calefactor
R9	Motor de arranque
R10	Luces diurnas
R11	Unidad de control del motor
R12	–

Compartimento de pasajeros

Ubicación

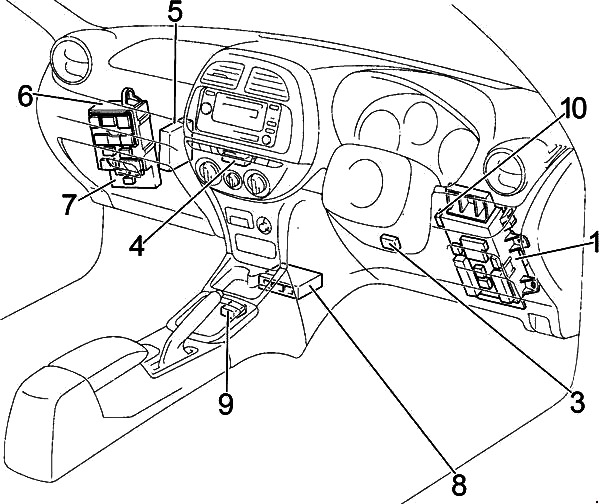

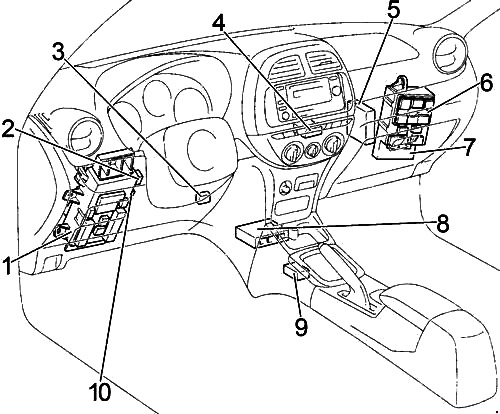

Esquema

LHD

RHD

Función

1. Caja de fusibles
2. LHD: Relé de luz lateral
3. Amplificador de llave transpondedora
4. Amplificador de aire acondicionado
5. Unidad de control del motor y la transmisión (A / T)
   Unidad de control del motor (M / T)
6. Bloqueo de distribución
7. Bloqueo de distribución
8. Airbag central
9. Unidad de control de bloqueo de la palanca de cambios
10. Relé de intermitentes (alarma)

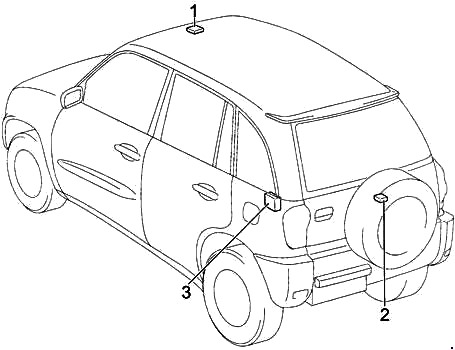

Esquema de elementos adicionales

Descripción

1. Relé y unidad de control del techo corredizo
2. Relé del limpiaparabrisas trasero
3. Receptor de cierre centralizado

Caja de fusibles

Se encuentra debajo del salpicadero en el lado izquierdo.

Descripción

1	10A – Luces de freno; Luz de freno adicional; ABS; Bloqueo de la palanca de cambios; Control de crucero; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial.
2	15A – Encendedor de cigarrillos
3	15A – Toma de corriente
4	10A – Asientos calefactables
5	7,5A – Iluminación del salpicadero; Panel de instrumentos; Luz antiniebla delantera; Espejos calefactables; Aire acondicionado.
6	15A – Luz antiniebla delantera
7	10A – Bocina
8	7,5A – Luz lateral; Iluminación de la matrícula; Iluminación del salpicadero.
9	15A – Fusibles 8
10	7,5A – Sistema de audio, bloqueo de la palanca de cambios; Reloj; Espejos eléctricos.

11	20A – Calefacción de la luneta trasera
12	Luces traseras; Ventilador de refrigeración; Aire acondicionado; Indicadores de la transmisión automática; Sistema de carga.
13	7,5A – Puerto de diagnóstico
14	10A – Indicador de descarga de batería; Sistema de inyección multipunto; Sistema de inyección multipunto secuencial; Sistema de arranque; Airbag; Panel de instrumentos.
15	20A – Cierre centralizado
16	10A – Espejos calefactables
17	15A – Limpiaparabrisas y lavaparabrisas trasero
18	25A – Limpiaparabrisas y lavaparabrisas delantero
19	10A – Alarma; Panel de instrumentos; ABS; Airbag; Bloqueo del selector de marchas; Control de crucero; VSC; TRC.
20	30A – Techo corredizo; Control de ventanas.
21	40A AM1 – Tomas de calefacción de la luneta trasera; Fusibles: 10, 2, 19, 17, 18.

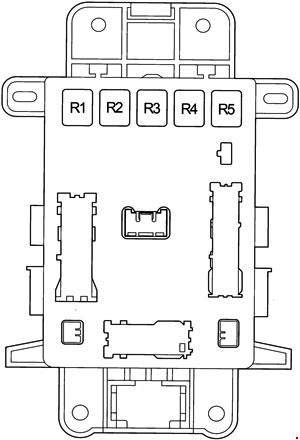

Relés

Descripción

R1	Bocina
R2	Luz antiniebla trasera
R3	Luneta trasera calefactable
R4	Tomas de corriente
R5	Elevalunas eléctricos; Techo corredizo.

Acerca del Toyota RAV4 XA20 y CA20 (2001-2005)

Los Toyota RAV4 XA20 y CA20, fabricados entre 2001 y 2005, son SUV compactos populares que ofrecen fiabilidad y versatilidad. Estos modelos son conocidos por su diseño robusto y su interior cómodo, que proporciona suficiente espacio tanto para los pasajeros como para el equipaje. Los RAV4 XA20 y CA20 estaban disponibles con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permite a los conductores elegir la variante que mejor se adapte a sus necesidades. Estos vehículos están equipados con tracción a las cuatro ruedas, lo que los convierte en una opción ideal para conducir en diferentes terrenos y condiciones climáticas.

Esquema de la caja de fusibles del Toyota RAV4 XA20 y CA20

Esta página muestra el esquema de la caja de fusibles para los modelos Toyota RAV4 XA20 y CA20, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La ubicación típica de la caja de fusibles en estos modelos es debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo.
