Fiat Bravo (2007-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Bravo (2007-2014), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat Bravo (2007-2014) – esquema de fusibles
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Bravo (2008-2014) es el fusible F44 en el panel de fusibles del salpicadero.

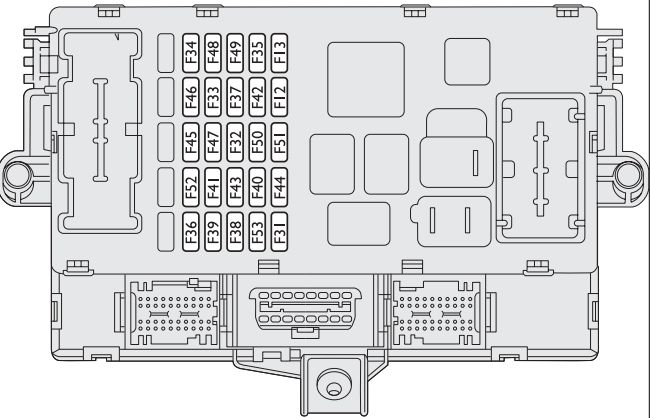

Panel de fusibles en el salpicadero
| Descripción | Número | Amperaje [A] |
| Sistema de corrección de la orientación de los faros (versiones con faros de gas) | F13 | 15 |
| Sistema de corrección de la orientación de los faros (versiones con faros halógenos) | F13 | 7,5 |
| Bobinas del interruptor remoto en los fusibles
en el compartimento del motor (CVM), unidad de control del ordenador de a bordo (NBC). |
F31 | 5 |
| Subwoofer del sistema de audio Hi-Fi | F32 | 15 |
| Elevalunas eléctrico trasero izquierdo | F33 | 20 |
| Elevalunas trasero derecho | F34 | 20 |
| Control del pedal de freno (contacto normalmente abierto NC); Sensor de presencia de agua en el diésel;
Amperímetro. |
F35 | 5 |
| Unidad de control del sistema de apertura de puertas (CGP)
(apertura, cierre de puertas, cierre de seguridad, apertura del portón trasero). |
F36 | 20 |
| Control del pedal de freno (contacto normalmente cerrado NA);
salpicadero (NQS); Controladores de faros de descarga en los faros delanteros. |
F37 | 7,5 |
| Sistema de audio; Ajustes iniciales del sistema de audio;
Connect Nav +; Sistema Blu & Me; Sirena de alarma (CSA); Sistema de aviso de luz de techo; Sistema de refrigeración interior; Unidad de control de monitorización de presión de neumáticos (CPP); Conector de diagnóstico; Iluminación de la parte trasera del techo. |
F39 | 10 |
| Luneta trasera térmica | F40 | 30 |
| Desempañadores eléctricos de los espejos laterales; Desempañadores de los inyectores delanteros. | F41 | 7,5 |
| Unidad de control del sistema de frenos (NFR); Sensor de inclinación (YRS). | F42 | 5 |
| Limpiaparabrisas delantero; Boquilla pulverizadora del limpiaparabrisas delantero;
Bomba de motor bidireccional trasera en la palanca de la columna de dirección. |
F43 | 30 |
| Toma de corriente; Encendedor de cigarrillos. | F44 | 15 |
| Motor eléctrico del techo solar | F46 | 20 |
| Elevalunas delantero (lado izquierdo) | F47 | 20 |
| Elevalunas delantero (lado derecho) | F48 | 20 |
| Panel de control de emergencia (iluminación); Panel de control del brazo central derecho y
izquierdo (iluminación, interruptor ASR); Controles del volante (iluminación); Panel de control de la iluminación del techo delantero (iluminación); Unidad de control del sistema de alarma de protección de volumen (desactivación); Alimentación del techo solar (unidad de control, control de iluminación); Sensor de lluvia; Sensor de luz diurna en el espejo; Controles para la activación de la calefacción de los asientos delanteros. |
F49 | 5 |
| Unidad de control del airbag (NAB) | F50 | 7,5 |
| Sistema de refrigeración interior; Ajustes iniciales del sistema de audio;
Connect Nav +; Controlador del sistema Blu & Me; Controlador del sensor de aparcamiento (NSP); Sensor de calidad del aire (AQS); Climatizador automático; Espejos laterales eléctricos (movimiento, plegado); Unidad de control de monitorización de presión de neumáticos (CPP). |
F51 | 5 |
| Limpiaparabrisas trasero | F52 | 15 |
| Salpicadero (NQS) | F53 | 7,5 |
| Libre | F38 | – |
| Libre | F45 | – |

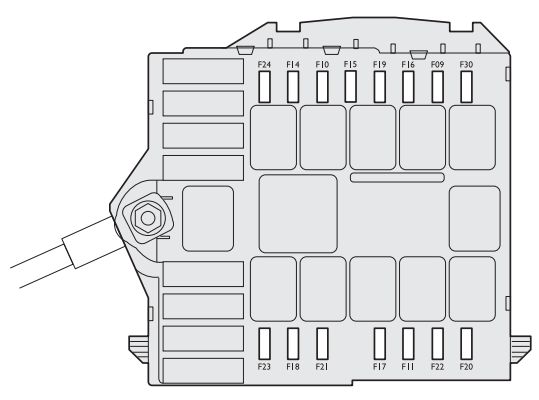

Cuadro de fusibles en el compartimento del motor (junto a la batería)
| Descripción | Número | Amperaje [A] |
| Faro antiniebla delantero; Faro de giro – derecho. | F09 | 7,5 |
| Faro delantero de carretera derecho | F14 | 7,5 |
| Faro delantero de carretera izquierdo | F15 | 7,5 |
| Faro antiniebla delantero; Faro de giro – izquierdo. | F30 | 7,5 |
| Claxon monotono | F10 | 10 |
| Cargas del sistema secundario de diagnóstico del motor (sensor lambda, electroválvula del depósito,
electroválvula del sistema PDA, electroválvula EGR, electroválvula de la mariposa, electroválvula VGT, regulador de calentamiento de las bujías de incandescencia). |
F11 | 15 |
| Unidad de control del motor (NCM) | F 16 | 7,5 |
| Unidad de control del motor (NCM) | F17 | 10 |
| Unidad de control del motor (NCM) | F18 | 10 |
| Compresor del aire acondicionado | F19 | 7,5 |
| Bomba del lavaparabrisas de los faros | F20 | 20 |
| Cargas principales del sistema de diagnóstico del motor (inyectores, bobinas de encendido) | F22 | 15 |
| Cargas principales del sistema de diagnóstico del motor (inyectores, bobinas de encendido,
regulador del motor para versiones con motor diésel) |
F22 | 20 |
| Unidad de control del sistema de frenos (NFR) (unidad de control electrónica,
válvulas electromagnéticas) |
F23 | 30 |
| Unidad de control eléctrica del sistema de dirección (NGE). | F24 | 7,5 |

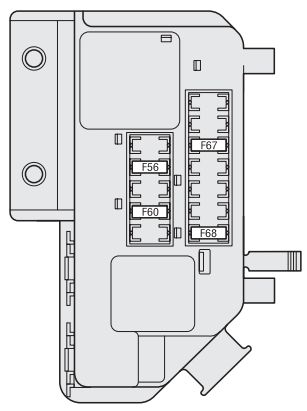

Esquema de fusibles en el maletero (opcional)
| Descripción | Número | Amperaje [A] |
| Calefacción/movimiento del asiento delantero izquierdo | F56 | 30 |
| Calefacción/movimiento del asiento delantero derecho | F60 | 30 |
| Calefacción/movimiento del asiento delantero izquierdo | F67 | 10 |
| Calefacción/movimiento del asiento delantero derecho | F68 | 10 |
Fusible para las luces de posición
| Luces | Número | Amperaje [A] | Caja de fusibles |
| Luces de cruce derechas (faros de yodo-cuarzo) | F12 | 7,5 | Salpicadero |
| Luces de cruce derechas (faros bi-xenón) | F12 | 15 | Salpicadero |
| Luces de cruce izquierdas (faros de yodo-cuarzo) | F13 | 7,5 | Salpicadero |
| Luces de cruce izquierdas (faros bi-xenón) | F13 | 15 | Salpicadero |
| Luz de marcha atrás | F35 | 5 | Salpicadero |
| Tercera luz de freno | F37 | 7,5 | Salpicadero |
| Luz antiniebla trasera (lado del conductor) | F53 | 7,5 | Salpicadero |
| Faro antiniebla delantero; Faro de giro – derecho. | F09 | 7,5 | Compartimento del motor |
| Faro delantero de carretera derecho | F14 | 7,5 | Compartimento del motor |
| Faro delantero de carretera izquierdo | F15 | 7,5 | Compartimento del motor |
| Faro antiniebla delantero; Faro de giro – izquierdo | F30 | 7,5 | Compartimento del motor |
Sobre el Fiat Bravo (2007-2014)
El Fiat Bravo, fabricado entre 2007 y 2014, es un automóvil compacto que se caracteriza por su diseño moderno y practicidad. Este modelo fue popular por su fiabilidad y funcionamiento económico. El Fiat Bravo ofrecía diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban diferentes potencias y consumos de combustible. Entre los motores más comunes se encontraban el 1.4 T-Jet y el 1.6 Multijet, que combinaban rendimiento con eficiencia. El vehículo fue diseñado para ofrecer una conducción cómoda y suficiente espacio tanto para los ocupantes como para el equipaje.
Esquema de la caja de fusibles del Fiat Bravo
Esta página muestra el esquema de la caja de fusibles del Fiat Bravo, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente bajo el capó y en el interior del vehículo, generalmente cerca del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El esquema de la caja de fusibles es una herramienta útil para cualquier propietario que desee mantener su vehículo en perfecto estado.
