En este artículo encontrarás diagramas de la caja de fusibles del Ferrari F430 (2004–2009), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

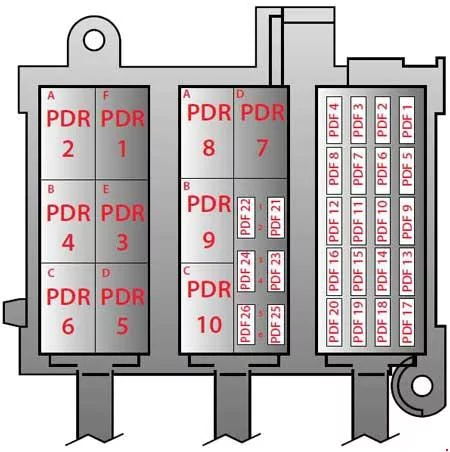

+15 Radio, interruptor de espejo retrovisor, tapa del depósito de combustible, interruptor de intermitentes, encendedor de cigarrillos, sensores de estacionamiento
PDF10
30
+30 Radio, amplificador de radio, sensores de estacionamiento
PDF11
—
Posición disponible
PDF12
15
Amperímetro, válvula de derivación de escape, bomba de diagnóstico para prevención de evaporación, válvula antievaporación, relé inmovilizador, válvula de colector de admisión, relé de AC
PDF13
5
+15 Sistema de alarma, inmovilizador
PDF14
5
+30 Sistema de alarma, inmovilizador
PDF15
—
Posición disponible
PDF16
15
Bobinas de encendido derechas, inyectores derechos
PDF17
15
Lavaluneta/limpiaparabrisas delantero
PDF18
15
+30 llave
PDF19
—
Posición disponible
PDF20
10
Variadores de distribución derechos
PDF21
7,5
+30 Motronic RH
PDF22
—
Posición disponible
PDF23
30
Motronic RH (principal)
PDF24
10
+15 ABS – ASR – ESP
PDF25
15
+30 Relé de bomba de combustible 1 (PDR8) y relé de bomba de combustible 2 (PDR9)
PDF26
10
+87 Sistema de monitoreo de presión de neumáticos (TPMS)

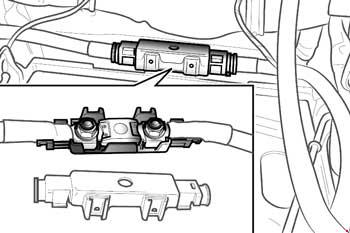

Ferrari F430 – diagrama de fusibles – megafusibleFerrari F430 – diagrama de fusibles – megafusible
Sobre el Ferrari F430 (2004-2009)
El Ferrari F430, producido entre 2004 y 2009, es un icónico vehículo deportivo que encarna la combinación de rendimiento y elegancia. Este modelo está equipado con un motor V8 de 4.3 litros que entrega 490 caballos de fuerza, lo que le permite acelerar de 0 a 100 km/h en aproximadamente 4 segundos. El F430 es conocido por su manejo preciso, asegurado por un avanzado sistema de suspensión y un diseño aerodinámico. El interior del vehículo está lujosamente equipado, ofreciendo el confort y la tecnología típicos de la marca Ferrari. Este modelo se ha convertido en uno de los favoritos entre los entusiastas del automóvil por su inconfundible sonido de motor y su excepcional experiencia de conducción.
Diagrama de la caja de fusibles del Ferrari F430

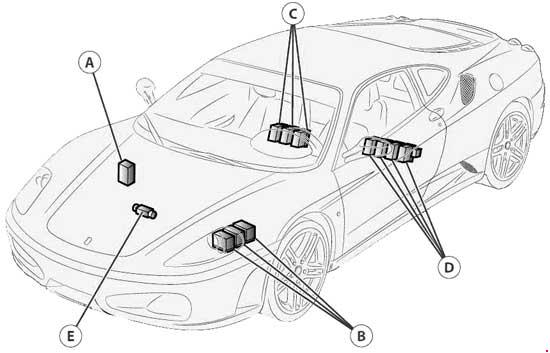

Esta página muestra el diagrama de la caja de fusibles para el Ferrari F430, que es esencial para el correcto mantenimiento y reparaciones del vehículo. En este modelo, las cajas de fusibles están ubicadas en la parte delantera del vehículo y en el interior, específicamente debajo del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante revisar regularmente su estado y reemplazar los fusibles dañados si es necesario.
