En este artículo encontrarás diagramas de la caja de fusibles del Ferrari FF (2011–2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Fusibles y relés en el compartimento de la batería
b
Fusibles y relés del ordenador de a bordo
C

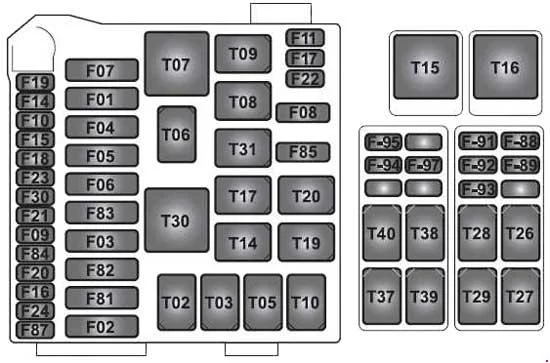

Fusibles y relés en el compartimento de pasajeros del lado del pasajero
D

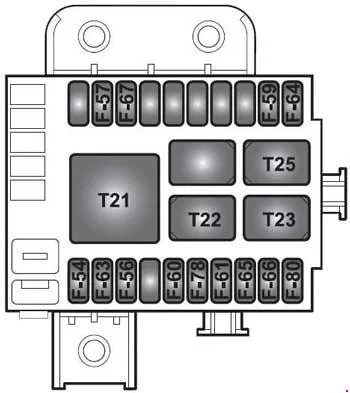

Fusibles y relés en la consola central
mi
Fusibles y relés en el maletero
Fusibles y relés de la unidad de control
b
Número
Amperaje [A]
Descripción
F12
15
Faro con luces de cruce derecho
F13
15
Faro con luces de cruce izquierdo
F31
7,5
INT/A para ECU del salpicadero, nodo del ordenador de a bordo y relé de aire acondicionado y calefacción
F32
10
Iluminación de bienvenida, iluminación del espacio para los pies y del escalón, bobina del relé de la señal lateral y botón del compartimento de pasajeros
F33
30
Unidad de control electrónico del nodo de la transmisión
F35
7,5
Bobinas de relé de faros con luces de cruce, pulverizador de faros, retroiluminación de botones, ECU adaptativa de faros, faros, dirección asistida, sistema de entretenimiento
F36
10
Sensores de aparcamiento, bobina del relé de la tapa del depósito de combustible
F37
10
Nodo del panel de instrumentos
F38
15
Actuador de la cerradura del maletero, controlador del limpiaparabrisas
F39
15
En el conector EOBD, sirena antirrobo. Nodo de aire acondicionado
F40
30
Luneta trasera térmica
F41
15
Boquilla del pulverizador del parabrisas que evapora la alimentación
F42
7,5
Alternador
F43
30
T28. Alimentación de los relés T29, T26, T27
F44
20
Calefacción del asiento del pasajero, encendedor de cigarrillos
F47
30
Puerta delantera del conductor, elevalunas eléctrico del lado del conductor
F48
30
Puerta delantera del pasajero, elevalunas eléctrico del lado del pasajero
F49
7,5
Sensor de lluvia, sensores de aparcamiento, asientos, elevación del chasis, sistema de navegación japonés, espejo electrocromático
F50
7,5
Nodo del airbag
F51
7,5
Nodo de la transmisión controlada electrónicamente, interruptor de arranque
F52
15
En el conector de alimentación, calefacción del asiento del conductor, relé de la ECU para el control de los limpiaparabrisas
Relés
T01
20
Relé de los faros delanteros
T11
30
Relé de la luneta trasera térmica
T12
30
Relé de servicio 1 (dependiente del encendido INT/A)
Fusibles y relés en el compartimento de la batería
A
Ferrari FF – diagrama de fusibles – compartimento de la batería – caja de fusibles A
Número
Amperaje [A]
Descripción
CAL5
CAL5
Alimentación (motor de arranque y alternador)
F70
150
Relé del motor y fusible de alimentación de la ECU (SCM)
F71
40
Bomba de elevación delantera
F72
40
Potencia del freno de estacionamiento
F73
70
Potencia de la ECU del salpicadero
Sobre el Ferrari FF (2011-2016)
El Ferrari FF, presentado en 2011, es un vehículo deportivo de lujo que combina alto rendimiento con practicidad. Este modelo es conocido por su diseño único, que incluye una configuración de cuatro asientos y tracción a las cuatro ruedas. Bajo el capó se esconde un potente motor V12 de 6.3 litros que entrega hasta 651 caballos de fuerza, lo que permite al vehículo alcanzar una velocidad máxima de alrededor de 335 km/h. El Ferrari FF también está equipado con tecnologías avanzadas y un interior lujoso que ofrece confort y elegancia al más alto nivel.
Diagrama de la caja de fusibles del Ferrari FF
Esta página muestra el diagrama de la caja de fusibles para el Ferrari FF, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior del vehículo, específicamente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los componentes electrónicos del vehículo.
