Volvo V90 (2017-2022) – caja de fusibles
Volvo V90 – diagrama de la caja de fusibles
Año de fabricación: 2017, 2018, 2019, 2020.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo V90 son los fusibles 24 (delantero), 25 (trasero), 26 (maletero) en la caja de fusibles del compartimento del motor.
2017
Fusibles debajo de la guantera
Distribución de fusibles
- Los fusibles 1, 3-21, 23-36, 39-53 y 55-59 son de tipo «Micro».
- Los fusibles 2, 22, 37-38 y 54 son de tipo «MCase» y deben ser reemplazados en un taller.
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| 1 | – | – |
| 2 | Toma de corriente de 230 V en la consola entre los asientos, junto al espacio para los pies de los pasajeros traseros | 30 |
| 3 | – | – |
| 4 | Detector de movimiento | 5 |
| 5 | Reproductor multimedia | 5 |
| 6 | Pantalla del conductor | 5 |
| 7 | Teclado en la consola central | 5 |
| 8 | Detector de luminosidad | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Módulo electrónico del volante | 5 |
| 12 | Módulo del interruptor de arranque y del interruptor del freno de estacionamiento | 5 |
| 13 | Módulo electrónico del volante calefactado | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de control del sistema de climatización | 10 |
| 19 | Bloqueo del volante | 7,5 |
| 20 | Toma de diagnóstico OBDII | 10 |
| 21 | Pantalla central | 5 |
| 22 | Módulo del ventilador del sistema de climatización, delantero | 40 |
| 23 | – | – |
| 24 | Iluminación de los controles; Iluminación del habitáculo; Ajuste del espejo retrovisor interior; Detector de lluvia y luz; Teclado en la consola entre los asientos junto al espacio para los pies de los pasajeros traseros; Asientos delanteros con ajuste eléctrico; Paneles de control en las puertas traseras. | 7,5 |
| 25 | Módulo de control de la función de asistencia al conductor | 5 |
| 26 | Techo panorámico con persiana | 20 |
| 27 | Head-up display en el parabrisas | 5 |
| 28 | Interruptor de la iluminación del habitáculo | 5 |
| 29 | – | – |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 30 | Pantalla en la consola del techo (señalización de cinturón de seguridad desabrochado/indicador de airbag de pasajero delantero) | 5 |
| 31 | – | – |
| 32 | Detector de humedad | 5 |
| 33 | Módulo de puerta en la puerta trasera derecha | 20 |
| 34 | Fusibles en el maletero | 10 |
| 35 | Módulo de control de la función de conexión a Internet del coche; Módulo de control del sistema telemático. | 5 |
| 36 | Módulo de puerta en la puerta trasera izquierda | 20 |
| 37 | Módulo de control del sistema de audio (amplificador) (algunas versiones) | 40 |
| 38 | – | – |
| 39 | Módulo de antena multibanda | 5 |
| 40 | Módulos de funciones de confort (masaje) de los asientos delanteros | 5 |
| 41 | – | – |
| 42 | Limpiaparabrisas trasero | 15 |
| 43 | Módulo de control de la bomba de combustible | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Calefacción del asiento del conductor | 15 |
| 47 | Calefacción del asiento del pasajero delantero | 15 |
| 48 | Bomba de refrigerante | 10 |
| 49 | – | – |
| 50 | Módulo de puerta en la puerta delantera izquierda | 20 |
| 51 | Módulo de control de la suspensión (activa) | 20 |
| 52 | – | – |
| 53 | Módulo de control del sistema Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Módulo de puerta en la puerta delantera derecha | 20 |
| 57 | – | – |
| 58 | TV (algunos mercados) | 5 |
| 59 | Fusible principal para los fusibles 53 y 58 | 15 |
Fusibles en el maletero
Distribución de fusibles
- Los fusibles 13-17 y 21-36 son de tipo «Micro».
- Los fusibles 1-12, 18-20 y 37 son de tipo «MCase» y deben ser reemplazados en un taller.
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| 1 | Calefacción de la luneta trasera | 30 |
| 2 | – | – |
| 3 | Compresor de suspensión neumática | 40 |
| 4 | Bloqueo del motor del respaldo del asiento trasero derecho | 15 |
| 5 | – | – |
| 6 | Bloqueo del motor del respaldo del asiento trasero izquierdo | 15 |
| 7 | – | – |
| 8 | Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel | 30 |
| 9 | Puerta eléctrica | 25 |
| 10 | Asiento del pasajero delantero con ajuste eléctrico | 20 |
| 11 | Módulo de control del dispositivo de remolque | 40 |
| 12 | Módulo del pretensor del cinturón de seguridad, lado derecho | 40 |
| 13 | Bobinas internas del relé | 5 |
| 14 | Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel | 15 |
| 15 | Módulo de la función de detección de movimiento del pie (para abrir la puerta eléctrica) | 5 |
| 16 | Bloqueo de alcohol; Concentrador USB/toma de accesorios. | 5 |
| 17 | – | – |
| 18 | Módulo de control del dispositivo de remolque | 25 |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 19 | Asiento del conductor ajustable eléctricamente | 20 |
| 20 | Módulo del pretensor del cinturón de seguridad, lado izquierdo | 40 |
| 21 | Cámara de estacionamiento | 5 |
| 22 | Fusible de repuesto para la iluminación trasera | 10 |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Módulo de control de airbags y pretensores de cinturones de seguridad | 5 |
| 27 | – | – |
| 28 | Calefacción del asiento, trasero izquierdo | 15 |
| 29 | – | – |
| 30 | Información de punto ciego (BLIS): Módulo de control, señal de marcha atrás externa | 5 |
| 31 | – | – |
| 32 | Módulos de pretensores de cinturones de seguridad | 5 |
| 33 | Actuador de recirculación de gases de escape (gasolina, algunas versiones de motor) | 5 |
| 34 | – | – |
| 35 | Módulo de control de tracción total (AWD) | 15 |
| 36 | Calefacción del asiento, trasero derecho | 15 |
| 37 | – | – |

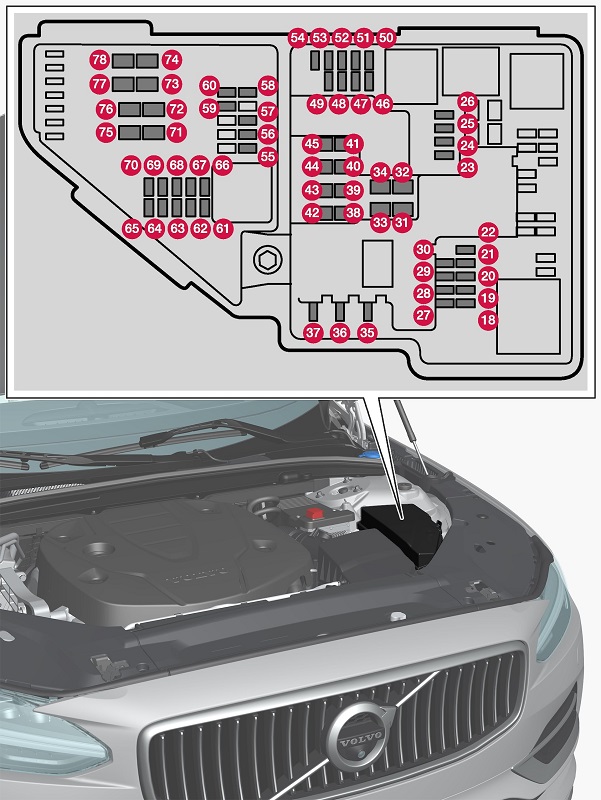

Fusibles en el compartimento del motor
Distribución de fusibles
En el interior de la tapa hay una etiqueta que muestra la distribución de los fusibles.
- Los fusibles 18-30, 35-37, 46-54 y 55-70 son de tipo «Micro».
- Los fusibles 31-34, 38-45 y 71-78 son de tipo «MCase» y deben ser reemplazados en un taller.
| Número | Descripción | Amperios [A] |
|---|---|---|
| 24 | Alimentación de 12 V en la consola entre los asientos, delantera | 15 |
| 25 | Alimentación de 12 V en la consola entre los asientos, junto al espacio para los pies de los pasajeros de la segunda fila de asientos | 15 |
| 26 | Alimentación de 12 V en el maletero | 15 |
Nota importante:
El documento original estaba incompleto. La información proporcionada anteriormente representa las secciones básicas para identificar los fusibles de las tomas de corriente (encendedor de cigarrillos). Para obtener información completa sobre todos los fusibles, consulte el manual oficial del vehículo.
Acerca del Volvo V90 (2017-2022)
El Volvo V90, fabricado entre 2017 y 2022, es un familiar de lujo que combina un diseño elegante con tecnologías avanzadas y características de seguridad. Este modelo es conocido por su amplitud y confort, lo que lo hace ideal tanto para viajes familiares como para trayectos largos. El Volvo V90 ofrece diversas opciones de motorización, incluyendo variantes de gasolina y diésel, así como versiones híbridas, que proporcionan un equilibrio óptimo entre rendimiento y eficiencia. Gracias a sus sofisticados sistemas de asistencia al conductor y a los materiales premium de su interior, el Volvo V90 representa la cúspide de la ingeniería automotriz escandinava.

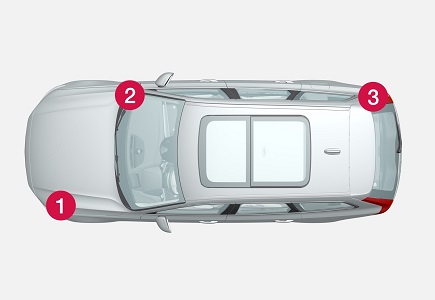

Diagrama de la caja de fusibles del Volvo V90
