Volvo 960 (1993-1997) – caja de fusibles

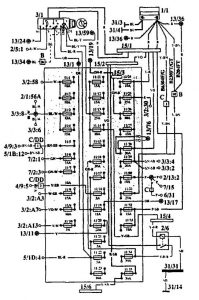

Volvo 960 (1993-1994) – diagrama de la caja de fusibles

Año de fabricación: 1993, 1994.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo 960 (1993-1994) es el fusible 19 en la caja de fusibles del compartimento del motor.

Caja de fusibles

Nº	Descripción
1/1	Batería
2/1	Relé de faros
2/5	Relé – advertencia de cinturón de seguridad abrochado.
2/6	Relé de derivación 151
2/13	Relé del motor; LH-jetronic.
3/1	Bloqueo de encendido
3/2	Interruptor de luces
3/3	Interruptor de luces bajas y altas
4/9	Sensor de colisión SRS
5 /1D	Conector de 4 polos en el dispositivo combinado.
5 /1B	Conector de 12 polos en el dispositivo combinado.
6/31	Bomba de combustible
7/2	Monitor de fallo de bombilla delantera
11 /1-35	Fusibles
13/1	Punto de distribución de alimentación X en el cableado del salpicadero.
13/11	Punto de distribución de alimentación X en el cableado del salpicadero.
13/17	Punto de distribución de alimentación X en el cableado del salpicadero.

13/19	Punto de distribución en el suministro de 30 unidades en el cableado del conjunto de indicadores.
13/24	Punto de distribución en el suministro de 50 unidades en el cableado del conjunto de indicadores.
13/34	Punto de distribución de alimentación X en el cableado del paso de rueda (B240FT, B230FT/GT).
13/36	Punto de distribución de alimentación X en 30 cableados en el paso de rueda.
13/59	Punto de distribución 151 en el cableado del salpicadero.
13/76	Punto de distribución de alimentación 30 en el cableado del conjunto de indicadores.
15/1	Terminal positivo
15/2	Fusible 30 en el relé
15/3	Fusible 30 en la caja de fusibles
15/4	Fusible 151 en el módulo de relés
15/6	Fusible 30 en el módulo de relés.
31/3	Punto de tierra – salpicadero
31/4	Punto de tierra – motor
31/14	Punto de tierra en el módulo de relés.
31/31	Barra de tierra en el módulo de relés.
B	Conexión, pilar A izquierdo.
C	Conector, pilar A derecho.
D	Conector en el relé

Nº	Descripción
1	Luz de posición izquierda
2	Iluminación de la matrícula
3	Luz de posición derecha
4	Faros con luces bajas – izquierda
5	Faros con luces bajas – derecha
6	Prueba SRS, luz baja – izquierda, longitud del cableado, control – izquierda
7	luz baja izquierda; Control de longitud derecha
8	Luz antiniebla delantera
9	Luz antiniebla trasera
10	Iluminación de intermitentes y controles
11	Iluminación de la luz de marcha atrás; Intermitentes; Control de crucero.
12	DIMM-DIP; Bloqueo de la transmisión (transmisión automática).
13	Cristal trasero calefactado; Espejos retrovisores calefactados.
14	Fusible 15 en el relé; Monitor de fallo de bombillas, trasero; Sensor de temperatura de los gases de escape; Sobrecarga; Elevalunas eléctricos; Techo solar eléctrico; Recordatorio de cinturón de seguridad abrochado; Relé de derivación 151.
15	Reserva
16	Asientos calefactados
17	Reserva (accesorios)

18	Radio
19	Unidad de aire acondicionado ECC; Espejos eléctricos; Limpiaparabrisas/lavaparabrisas trasero; Asientos eléctricos; Encendedor de cigarrillos.
20	Bocina; Limpiaparabrisas/lavaparabrisas delantero; Limpiaparabrisas/lavaparabrisas de faros.
21	Bujía de encendido, diésel; Selección de programas (AW30-43); Conector de diagnóstico; Ventilador de refrigeración eléctrico; Válvula EGR.
22	ABS (protección transparente contra sobretensiones).
23	Alimentación para la unidad de control: transmisión automática AW30-43; Motor, relé de bobina de encendido.
24	Unidad de control Motronic, Unidad de control Aw30-43.
25	Luces de emergencia; Cierre centralizado.
26	Fusible 30 en la caja de fusibles; Reloj; Iluminación interior; Iluminación de luces de advertencia de puertas abiertas; Iluminación de espejos de cortesía; Iluminación del maletero; Luces de lectura.
27	Luces de freno; Bloqueo de la transmisión (transmisión automática).
28	Ventilador de calefacción ECC; Unidad climática ECC.
29	Serie de potencia, remolque
30	Bomba de combustible; Sensor de oxígeno (lambda).
31	Inyección de combustible; Bomba de combustible; Sistema de encendido.
32	Amplificador de radio
33	Radio
34	Elevalunas eléctricos; Techo solar eléctrico.
35	Asientos eléctricos

Volvo 960 (1995-1997) – diagrama de la caja de fusibles

Año de fabricación: 1995, 1996, 1997

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo 960 (1995-1997) es el fusible 10 en la caja de fusibles del habitáculo.

Caja de fusibles

Los fusibles se encuentran en tres ubicaciones diferentes en el coche:

Los fusibles en la caja de fusibles principal (11A) protegen todo el sistema eléctrico.

Los fusibles en la caja de relés / fusibles (11B) protegen las funciones y componentes eléctricos en el compartimento del motor.

La caja de fusibles en el habitáculo (11C) contiene fusibles que protegen diversas funciones dentro del coche.

Caja de fusibles principal (caja 11A), cerca de la batería

Posición	Descripción	Amperaje [A]
1	Fusibles 11 C / 1-1 1 C / 4, relé de sobrecarga X +	50
2	Fusibles 11C / 13-11C / 18, fusible automático, 11 CICB 1, Relé de faros antiniebla delanteros	50
3	Relé de sobrecarga 151+	50
4	Fusible 11811, fusibles 11812-11817 (a través del sistema de inyección de combustible del relé principal)	50
5	Modulador ABS	50
6	Fusibles 118116-118118, relé de arranque, relé de bomba de aire	50
7	Relé del ventilador del radiador (FC)	50
8	Relé de luces de posición, luces de estacionamiento, Relé principal con sensor de advertencia de fallo de bombilla	50

Caja de fusibles / relés (caja B)

Posición	Descripción	Amperaje [A]
1	Módulo de control del motor (ECM), interruptor de arranque, módulo de control AW30-40 / 43	5
2	Relé A/C	5
3	Sondas lambda calefactadas (H02S), relé de la bomba del sistema de inyección de aire secundario por impulsos (PAIR), válvula solenoide del sistema de inyección de aire secundario, válvula EVAP, válvula de cierre del absorbedor EVAP	15
4	Relé de la bomba de combustible	15
5	Inyectores, sensor de masa de aire (MAF), válvula de control de aire de ralentí (lAC), módulo de control del motor (ECM)	15
6	Módulo de control AW30-40 / 43	15
7	Bobinas de encendido	25
8	Faros antiniebla delanteros	25
9	Reserva	–
10	Luces de estacionamiento, iluminación de la matrícula, gancho de remolque, relé de faros antiniebla delanteros	15
11	Luces de estacionamiento, gancho de remolque	15
12	Faro izquierdo de luz baja, relé de faros antiniebla delanteros (Japón)	15
13	Faro derecho de luz baja, luz de advertencia de carretera, accesorios	15
14	Luces bajas izquierdas	15
15	Luces bajas derechas	15
16	Interruptor electromagnético del aire acondicionado (A/C)	15
17	Bocina	15
18	Accesorios	–

Relé	Descripción
A	Bomba de inyección de aire secundario por impulsos (PAIR) (2/53)
B	Reserva
C	Relé principal del sistema de inyección de combustible (2132)
D	Reserva
E	Reserva
F	NC (2/22)
G	Faros antiniebla delanteros (212)
H	Reserva
J	Bobinas de encendido (2/46)
K	Motor de arranque (2/35)
L	Relé de atenuación / inmersión (213)
M	Luces de estacionamiento (2/61)
N	Bocina (2/17)
2/1	Relé de faros
2/11	Relé del ventilador del radiador (FC)
2/16	Relé intermitente del limpiaparabrisas trasero
2/20	Ventana eléctrica con relé de apagado automático

Caja de fusibles del habitáculo (caja de fusibles 11C)

Posición	Descripción		[A]
1	Espejos retrovisores exteriores	30+	25 (30)
2	Alarma antirrobo, cierre centralizado	30+	20
3	Luces de freno (frenado), interruptor de luces	30+	15
4	Interruptor de encendido, inhibición electrónica de arranque (inmovilizador)	30+	10
5	Reserva	X +	–
6	Limpiaparabrisas delantero, limpiaparabrisas de faros, relé Hom	X +	25
7	Unidad de aire acondicionado	X +	20
8	Asiento del pasajero con control eléctrico, espejos eléctricos, pulverizador / limpiaparabrisas trasero, iluminación de instrumentos y panel de control, sensor exterior tel11l, sensor de temperatura	X +	15
9	Radio	X +	15
10	Ajuste del ángulo de los faros, encendedor de cigarrillos, accesorios	X +	15
11	Relé de cierre centralizado, iluminación interior retardada (40), selector de modo de conducción AWJ0.40/43, freno de arranque electrónico (inmovilizador), indicador de posición de la palanca de cambios (S90N90), sirena de alarma	15A +	5

12	ABS	15A +	5
13	Reloj, Iluminación adicional, Guantera, luces de advertencia de puertas abiertas, iluminación del compartimento del motor, iluminación del espejo de cortesía, sensor de rotura de cristales	30+	10
14	Alarma antirrobo Cierre centralizado con mando a distancia, conector de interfaz de datos (DLC), sirena de alarma	30+	10
15	Antena de alimentación, faros, luz intermitente de carretera, enganche de remolque	30+	20
16	Accesorios		20
17	Intermitentes, luces de emergencia, coche antirrobo, cierre centralizado con mando a distancia	30+	20
18	Radio, cambiadores de CD	30+	15
19	Bombilla de luz de marcha atrás (marcha atrás), intermitente, control de crucero, relé para luces bajas (DIM · DIP)	15l +	15
20	Interruptor de luz	15l +	15
21	Recordatorio de cinturón de seguridad abrochado, bloqueo de la transmisión, sensor de advertencia de fallo de bombilla trasera, enganche de remolque, sensor de temperatura de los gases de escape	15l +	5
22	Asiento calefactado del lado izquierdo	15l +	15
23	Asiento calefactado del lado derecho	15l +	15
24	Luz trasera	15l +	5

Fusibles automáticos 11C

Posición	Descripción		[A]
CB1	Asientos eléctricos	30+	30
CB2	Elevalunas eléctricos, parasol	15l +	30

Acerca del Volvo 960 (1993-1997)

El Volvo 960, fabricado entre 1993 y 1997, es conocido por su fiabilidad y confort. Este modelo pertenece a la clase media-alta y ofrece un interior espacioso con materiales de calidad. El Volvo 960 estaba equipado con motores de seis cilindros en línea que proporcionaban una potencia suave y una buena dinámica de conducción. Entre las motorizaciones más comunes se encontraban los motores de gasolina de 2.5 y 3.0 litros. Además, el modelo 960 también era conocido por sus características de seguridad, que en ese momento eran superiores a la media, como el sistema ABS y los airbags para el conductor y el pasajero.

Diagrama de la caja de fusibles del Volvo 960

Esta página muestra el diagrama de la caja de fusibles del Volvo 960, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles de este modelo suele estar ubicada en el habitáculo, concretamente debajo del salpicadero en el lado del conductor, y otra puede estar situada en el compartimento del motor. Los diagramas muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles ayuda a identificar los fusibles correctos y garantiza que todos los componentes eléctricos funcionen de forma fiable.
