Volvo C40 Recharge (2022) – caja de fusibles
Diagrama de fusibles y relés – Volvo C40 Recharge
Aplica a vehículos fabricados en los años:
2022.
Ubicación de las unidades de control
| 1 | Bajo el capó |
| 2 | Debajo de la guantera |
Fusibles debajo del habitáculo
La unidad de control se encuentra detrás de la alfombrilla/panel del suelo.
En la caja de fusibles debajo del capó también hay espacio para fusibles de repuesto.
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Equipo de sonido (amplificador) | 40 | MCase (con ranuras) |
| 2 | Módulo eléctrico A | 40 | MCase (con ranuras) |
| 3 | Módulo eléctrico B | 40 | MCase (con ranuras) |
| 4 | Ventilador, aire acondicionado, delantero | 40 | MCase (con ranuras) |
| 5 | Puerta eléctrica | 25 | MCase |
| 6 | Asiento ajustable eléctricamente, izquierdo | 20 | MCase |
| 7 | Asiento ajustable eléctricamente, derecho | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Módulo de puerta, trasero derecho | 20 | Micro |
| 10 | Módulo de puerta, trasero izquierdo | 20 | Micro |
| 11 | Módulo de puerta, delantero izquierdo | 20 | Micro |
| 12 | Iluminación trasera | 15 | Micro |
| 13 | Módulo de puerta, delantero derecho | 20 | Micro |
| 14 | Calefacción de asientos, trasera | 15 | Micro |
| 15 | Módulo de seguridad (ASDM)
Inversor, motores eléctricos traseros |
5 | Micro |
| 16 | Módulo de cálculo | 5 | Micro |
| 17 | Sensor de radiación | 5 | Micro |
| 18 | Bloqueo de dirección | 7,5 | Micro |
| 19 | Módulo de control, aire acondicionado | 7,5 | Micro |
| 20 | Sensores de movimiento en el vehículo | 5 | Micro |
| 21 | Pantalla del conductor | 5 | Micro |
| 22 | Botón, consola central | 5 | Micro |
| 23 | Módulo de control electrónico | 5 | Micro |
| 24 | Módulo de control electrónico de la transmisión
Freno de estacionamiento |
5 | Micro |
| 25 | Pantalla central | 5 | Micro |
| 26 | Módulo de control de conectividad a Internet del vehículo
Módulo de control del sistema Connect |
5 | Micro |
| 27 | Módulo de antena (TCAM) | 5 | Micro |
| 28 | Bobinas de relé | 5 | Micro |
| 29 | Apertura de la tapa del maletero/puerta con movimiento del pie | 5 | Micro |
| 30 | Módulo de control, sistema de infoentretenimiento | 15 | Micro |
| 31 | Puerto de diagnóstico | 10 | Micro |
| 32 | Bloqueo de alcohol | 5 | Micro |
| 33 | Liberación del reposacabezas, lado trasero izquierdo | 15 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 34 | Liberación del reposacabezas, lado trasero derecho | 15 | Micro |
| 40 | Calefacción de la luneta trasera | 30 | MCase |
| 41 | Pretensor del cinturón de seguridad, lado izquierdo | 40 | MCase (con ranuras) |
| 42 | Pretensor del cinturón de seguridad, lado derecho | 40 | MCase (con ranuras) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Bomba de refrigerante | 7,5 | Micro |
| 53 | Módulo de control electrónico, volante calefactado | 15 | Micro |
| 54 | – | – | Micro |
| 55 | Lavafaros | 25 | MCase |
| 56 | Lavaparabrisas delantero y trasero | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Pretensores de cinturones de seguridad | 5 | Micro |
| 64 | Información de punto ciego (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Módulo de control de radar, delantero | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Preparación para fusible, suspensión especial | 5 | Micro |
| 71 | Módulo de colisión (SRS) | 5 | Micro |
| 80 | Limpiaparabrisas trasero | 15 | Micro |
| 81 | Intermitente en la consola del techo (SRS)
Activación del módulo de transmisión electrónica Cámara de estacionamiento 360° |
5 | Micro |
| 82 | Consola del techo, techo panorámico | 20 | Micro |
| 83 | Interruptor de iluminación interior
Atenuación, espejo interior Sensores de lluvia y luz Paneles de control, puertas traseras y maletero Transpondedor de peaje |
7,5 | Micro |
| 84 | Placa de carga inalámbrica | 5 | Micro |
| 85 | Cámara delantera | 5 | Micro |
| 86 | Bloqueador de alcohol | 5 | Micro |
| 87 | Puerto USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

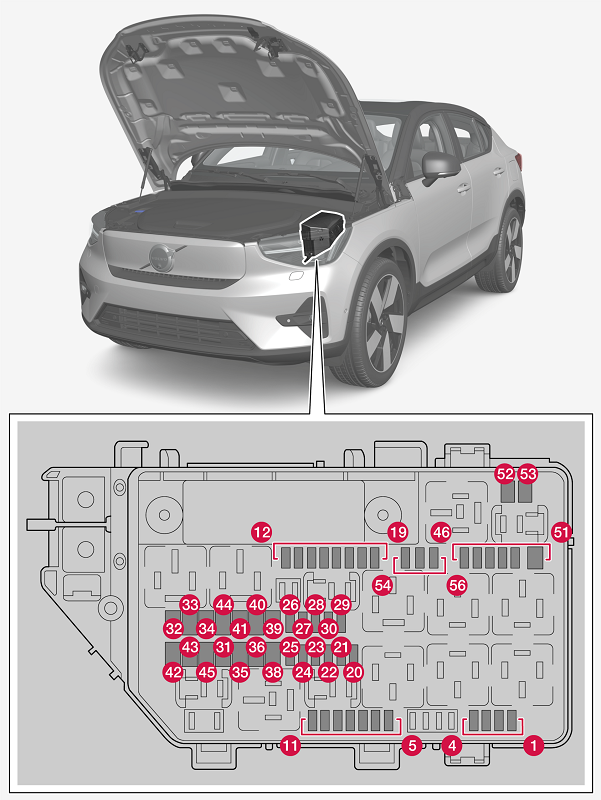

Fusibles bajo el capó
Para acceder a los fusibles ubicados debajo del capó delantero, es necesario soltar varios paneles alrededor del habitáculo.
Dentro de la cubierta hay unas pinzas especiales que facilitan el cambio de los fusibles quemados.
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Dos puertos USB, consola entre asientos, trasera | 7,5 | Micro |
| 2 | Toma de corriente de 12 V, delantera | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Toma de corriente eléctrica de 12 V en el maletero | 15 | Micro |
| 5 | Módulo de control del motor (ECM) | 10 | Micro |
| 6 | Grupo de válvulas de refrigeración del motor | 15 | Micro |
| 7 | Válvula de refrigeración de la batería | 5 | Micro |
| 8 | Módulo de control, persiana del alerón
Módulo de control, persiana del radiador |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Faro, derecho | 20 | Micro |
| 13 | Faro, izquierdo | 20 | Micro |
| 14 | Módulo de colisión (SRS) | 5 | Micro |
| 15 | Sensor del pedal del acelerador | 5 | Micro |
| 16 | Funciones alimentadas cuando el sistema eléctrico del coche está encendido: Módulo de control del motor, componentes de la transmisión, dirección asistida eléctrica, módulo electrónico central, módulo de control del sistema de frenos | 5 | Micro |
| 17 | Módulo de sonido externo | 5 | Micro |
| 18 | Bloqueo de alcohol | 5 | Micro |
| 19 | Iluminación trasera | 10 | Micro |
| 20 | Bobinas de relé internas | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Sensor del pedal del freno | 5 | Micro |
| 23 | Módulo de cálculo | 5 | Micro |
| 24 | Módulo de control, batería de alto voltaje | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Módulo de control del motor (ECM) | 5 | Micro |
| 27 | Módulo de carga | 15 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 29 | Inversor del motor eléctrico delantero | 5 | Micro |
| 29 | Señal acústica (bocina) | 20 | Micro |
| 30 | Sirena de advertencia | 5 | Micro |
| 31 | Limpiaparabrisas delantero | 30 | MCase |
| 32 | – | – | MCase (con ranuras) |
| 33 | – | – | MCase (con ranuras) |
| 34 | – | – | MCase (con ranuras) |
| 35 | Módulo de control del sistema de frenos | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Faros | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Módulo de control del enganche de remolque | 25 | MCase |
| 42 | Módulo de control del enganche de remolque | 40 | MCase (con ranuras) |
| 43 | – | – | MCase (con ranuras) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (con ranuras) |
| 46 | Intercambiador de calor externo | 5 | Micro |
| 47 | Módulo de control, compresor del sistema de aire acondicionado
Módulo de control, calentador de alto voltaje Módulo de control, válvula de expansión eléctrica Módulo de control de monitoreo |
5 | Micro |
| 48 | Módulo de control, batería de alto voltaje
Inversor, motor eléctrico delantero y trasero |
15 | Micro |
| 49 | Bomba de refrigerante, batería de alto voltaje | 20 | Micro |
| 50 | Bomba de refrigerante, sistema de propulsión eléctrica | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Calefacción del parabrisas, lado derecho | 40 | MCase (con ranuras) |
| 53 | Calefacción del parabrisas, lado izquierdo | 40 | MCase (con ranuras) |
| 54 | – | – | Micro |
| 55 | Faro, izquierdo | 20 | Micro |
| 56 | Faro, derecho | 20 | Micro |
Acerca del Volvo C40 Recharge (2022)
El Volvo C40 Recharge (2022) es un crossover eléctrico moderno que combina un diseño elegante con tecnologías avanzadas. Este modelo está equipado con un potente motor eléctrico que proporciona una conducción suave y silenciosa con cero emisiones. El C40 Recharge ofrece una autonomía ideal tanto para trayectos urbanos como para viajes más largos, y admite carga rápida, lo que garantiza la máxima flexibilidad. El interior del vehículo está diseñado con énfasis en el confort y la sostenibilidad, utilizando materiales ecológicos y las últimas tecnologías de infoentretenimiento. Las características de seguridad, que son características de la marca Volvo, son, por supuesto, parte de este modelo, asegurando la protección tanto del conductor como de los pasajeros.
Diagrama de la caja de fusibles del Volvo C40 Recharge
Esta página muestra el diagrama de la caja de fusibles del Volvo C40 Recharge, que es clave para comprender el sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero. Los diagramas proporcionan una vista detallada de los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es esencial para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
